二、示波管电路 通常的情况下，被观察的波形信号加在Y偏转板，时间扫描信号 加在X偏转板，为了控制荧光屏上显示图象的亮度和聚焦，在示波 管的栅极和各阳极加上不同的直流电压，如下图所示。 后加速阳极电压2k R 1.11kV。 120 旋转图相 屏蔽极电 +120V 11 返回本童首页

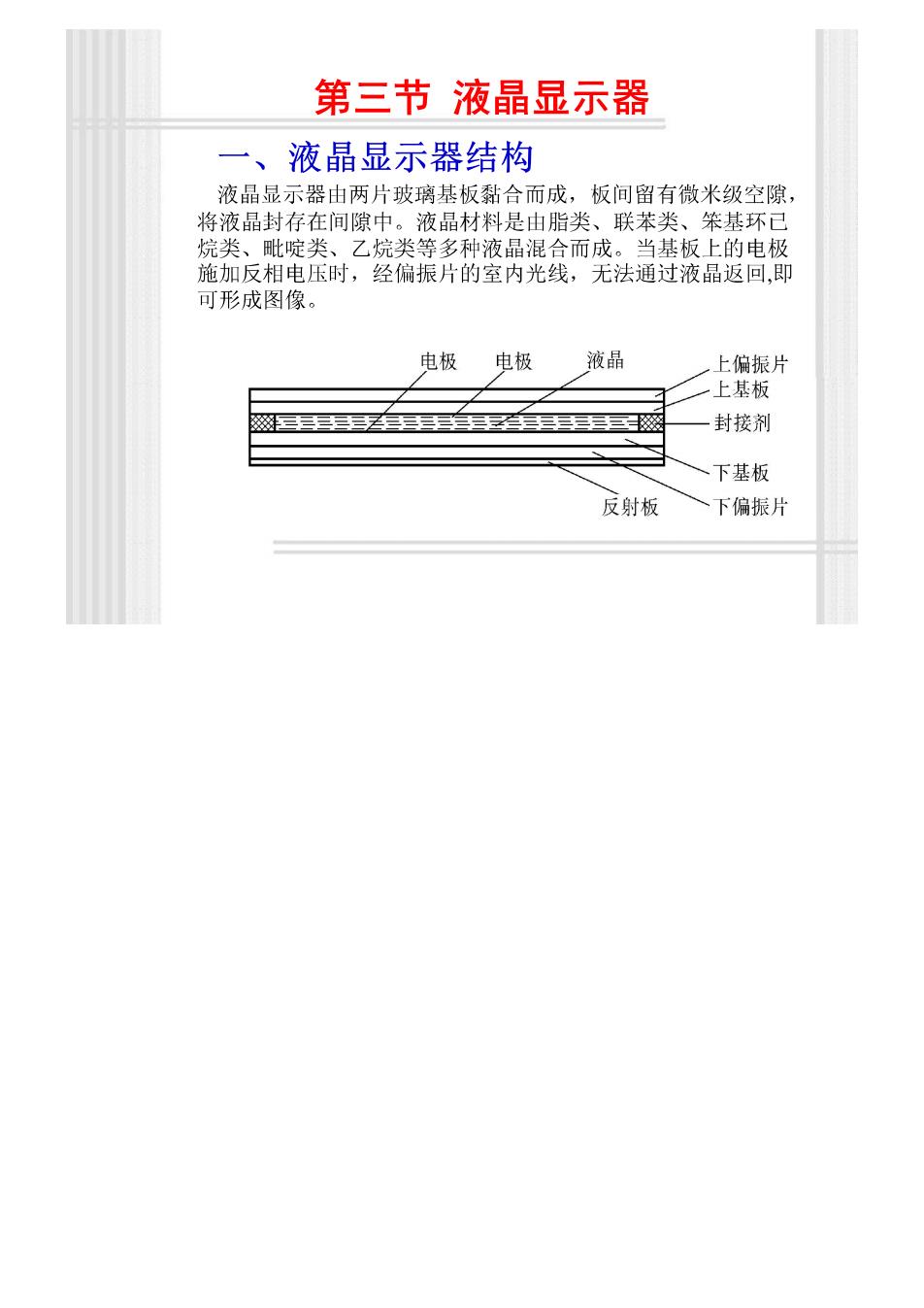

第三节液晶显示器 一、 液晶显示器结构 液晶显示器由两片玻璃基板黏合而成，板间留有微米级空隙 将液晶封存在间隙中。液晶材料是由脂类、联苯类、笨基环已 烷类、毗啶类、乙烷类等多种液晶混合而成。当基板上的电极 施加反相电压时，经偏振片的室内光线，无法通过液晶返回，即 可形成图像。 电极 电极 液晶 上偏振片 一上基板 封接剂 下基板 反射板 下偏振片
二、液晶显示器的电极 是恋香得的电受有西种结最式的种 分段式结构中的上基板 电极分七段可组成09十 个数码，下基板电极各段 连接在一起，作为公共电 极。这种结构多用于仪表 的数字显示。 行电极 下基板为公共电极 矩阵式结构中的上基板 作为行电极，下基板作为 列电极，行列交叉组成的 点阵，可用于显示图像或 列电极 文字
三、液晶显示器驱动方式 1.分段式的驱动方式 分段式液晶显示器要显示图像时，可向液晶显示器的两电极分 别施加幅度相等相位相反的方波电压（不能加直流电压），使得 液晶显示器的基板显出相应的数码图像。如果两电极加上同相电 压，液晶显示器则呈熄灭状态。 液晶 4B C 或加 000 控电压 nihhn 段电极0 异或门真值表 and"inn
2.矩阵式驱动方式 矩阵式液晶显示器的两基板电极分别为行、列电极。行列交点 形成像素。如要某像素发亮，行列电极间须加选择点波形的电压， 如要某像素呈暗态，电极间须加非选择点波形的电压，如果一个电 极为选择点，另一电极为非选择点，该像素为半选择点仍保持暗态 加于行电极 加于列电极 行列电极间 返回本章首页 2)半选择点 ③)半选样点 《4)非选择点
