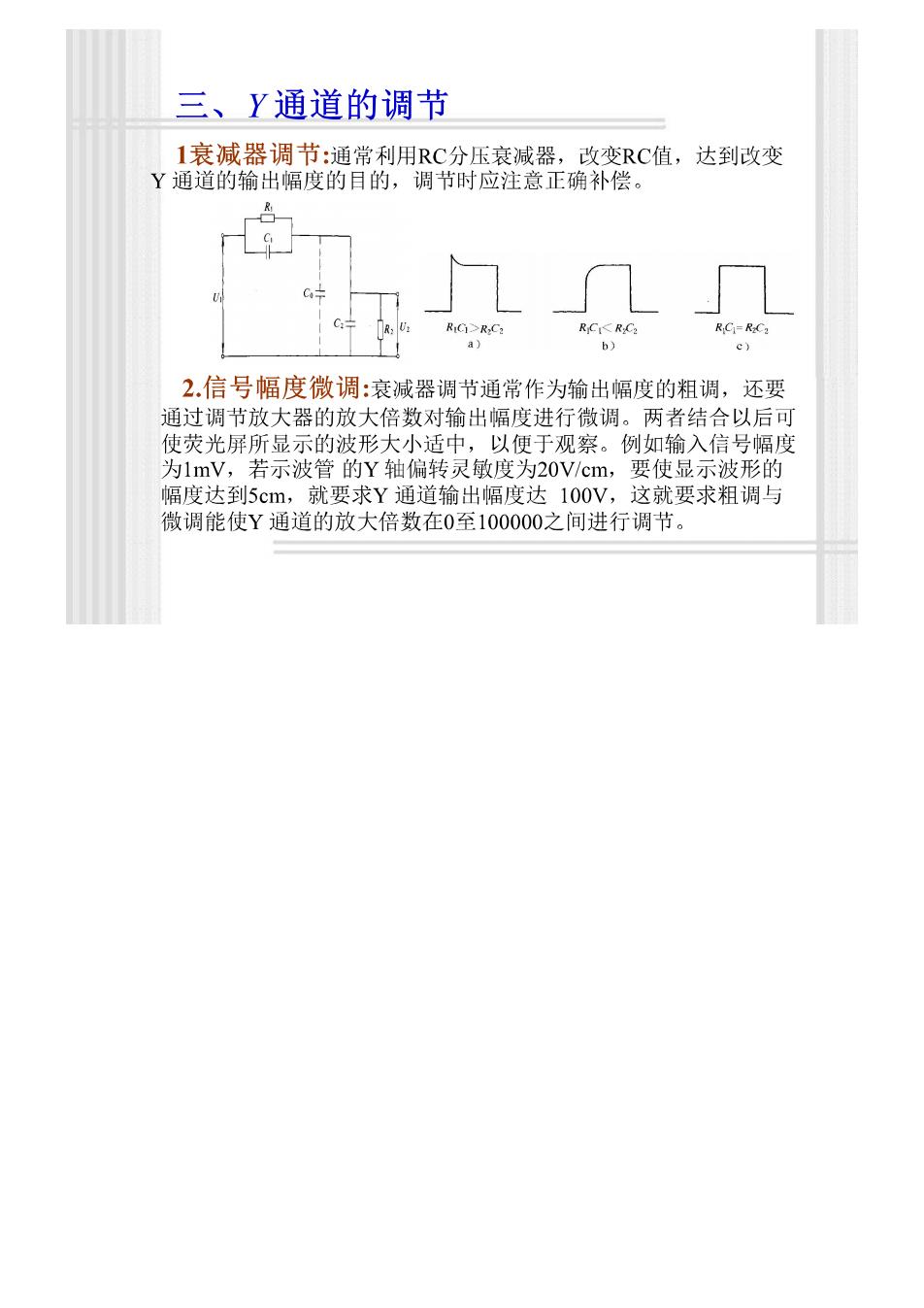

三、Y通道的调节 1衰减器调节：通常利用RC分压衰减器，改变RC值，达到改变 Y通道的输出幅度的日的，调节时应注意正确补偿。 2.信号幅度微调：衰减器调节通常作为输出幅度的粗调，还要 通过调节放大器的放大倍数对输出幅度进行微调。两者结合以后可 使荧光屏所显示的波形大小适中，以便于观察。例如输入信号幅度 为1mV,若示波管的Y轴偏转灵敏度为20Vcm,要使显示波形的 幅度达到5cm,就要求Y通道输出幅度达10OV, 这就要求粗调与 微调能使Y通道的放大倍数在0至100000之间进行调节

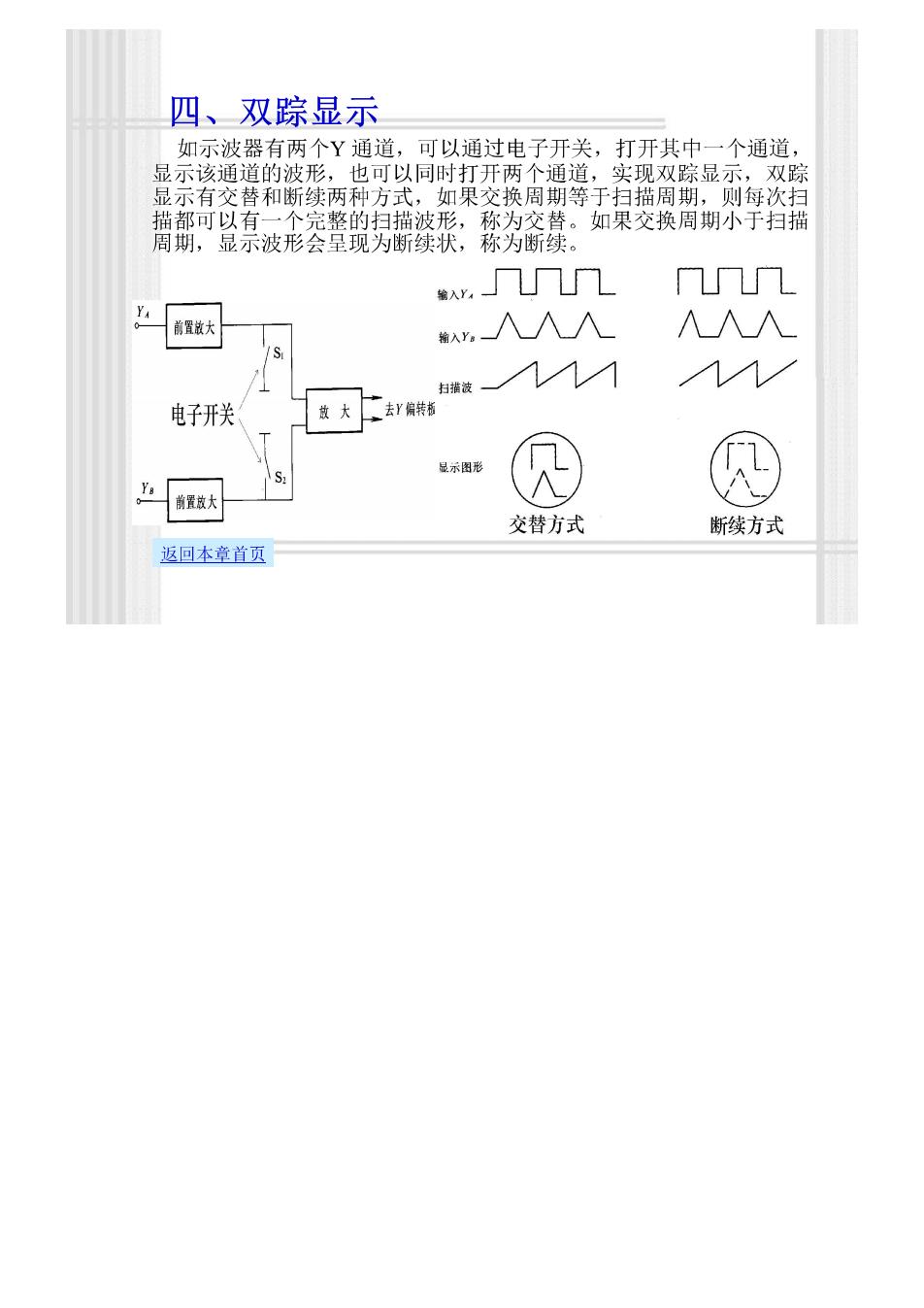

四、双踪显示 如示波器有两个Y通道，可以通过电子开关，打开其中一个通道， 显示该通道的 也可以同时打开两 实现双踪显示 显示有交替和断续两种方式，如果交换周期等于扫描周期，则每 扫 背票波形姿置貌婆聚：森刻深续：如果交换筒期小于扫 描都可以有一 ,几 门TM A人入入 ΛΛΛ 电子开关 放大一去转能 显示出形 大 @ 交替方式 断续方式 返回本章首页

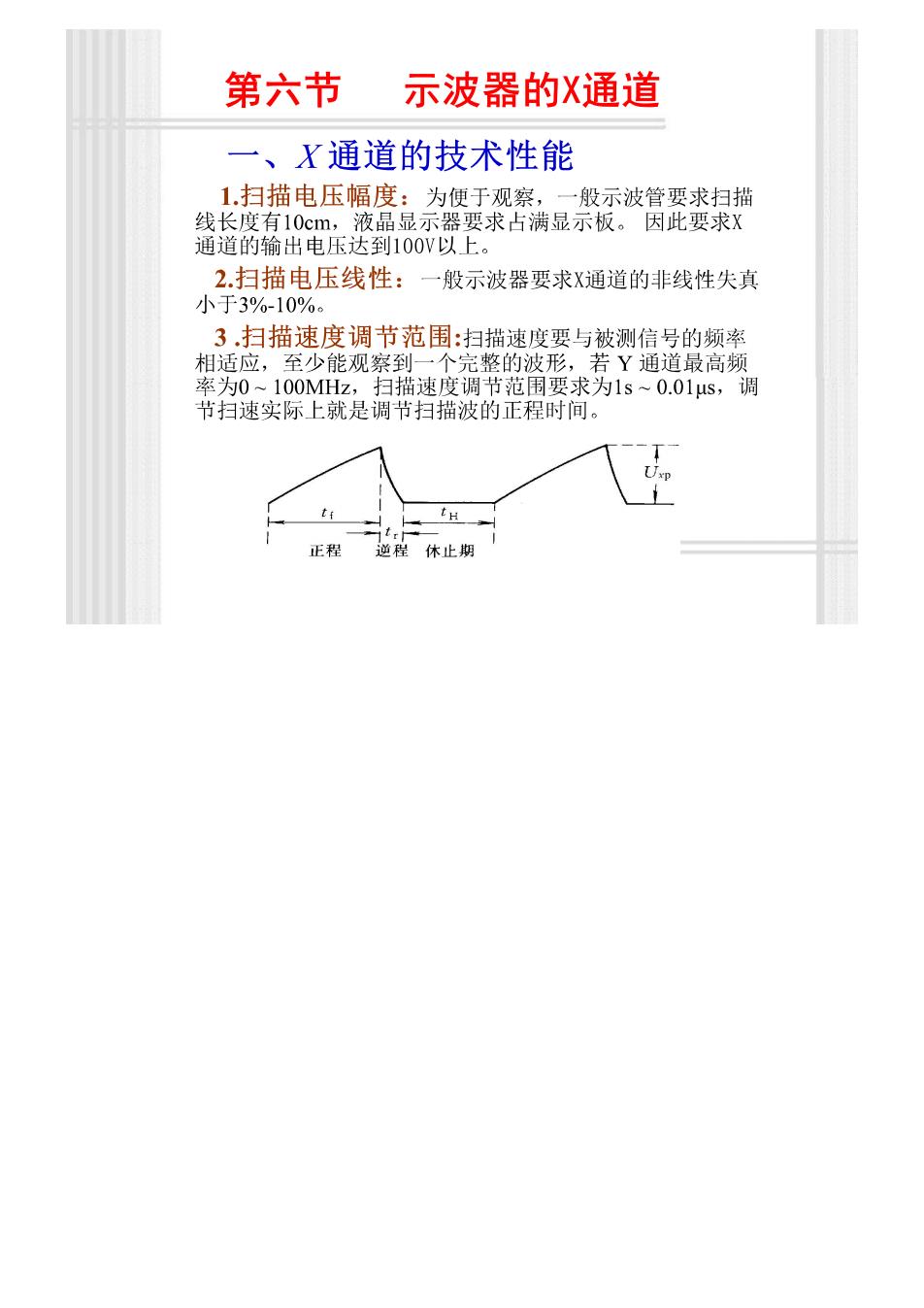

第六节 示波器的X通道 一、X通道的技术性能 1扫描电压幅度：为便于观察，一般示波管要求扫描 线长度有1Ocm,液晶显示器要求占满显示板。因此要求X 通道的输出电压达到100V以上。 2.扫描电压线性：一般示波器要求X通道的非线性失真 小于3%-10%。 3,扫描速度调节范围：扫描速度要与被测信号的频率 相适应，至少能观察到 完整的波形 若Y通道最高频 率为0~100MHz,扫描速度调节范围要求为1s~0.01us,调 节扫速实际上就是调节扫描波的正程时间。 正程 木止期
二、X通道的结构 X通道结构有连续和触发两种方式，现在示波器都采 用由密勒电路组成的触发扫描结构，这种结构由触发放 大与整形、闸门与密勒积分、释抑电路以及X放大等几 部分组成。其中X放大与一般放大器没有什么区别，频 宽约为Y通道频宽的十分之一，其输出要保证扫描线的 宽度占满全屏。 增样信号 内触发（来自Y 外触安 越幻特板 图 锯齿发生器

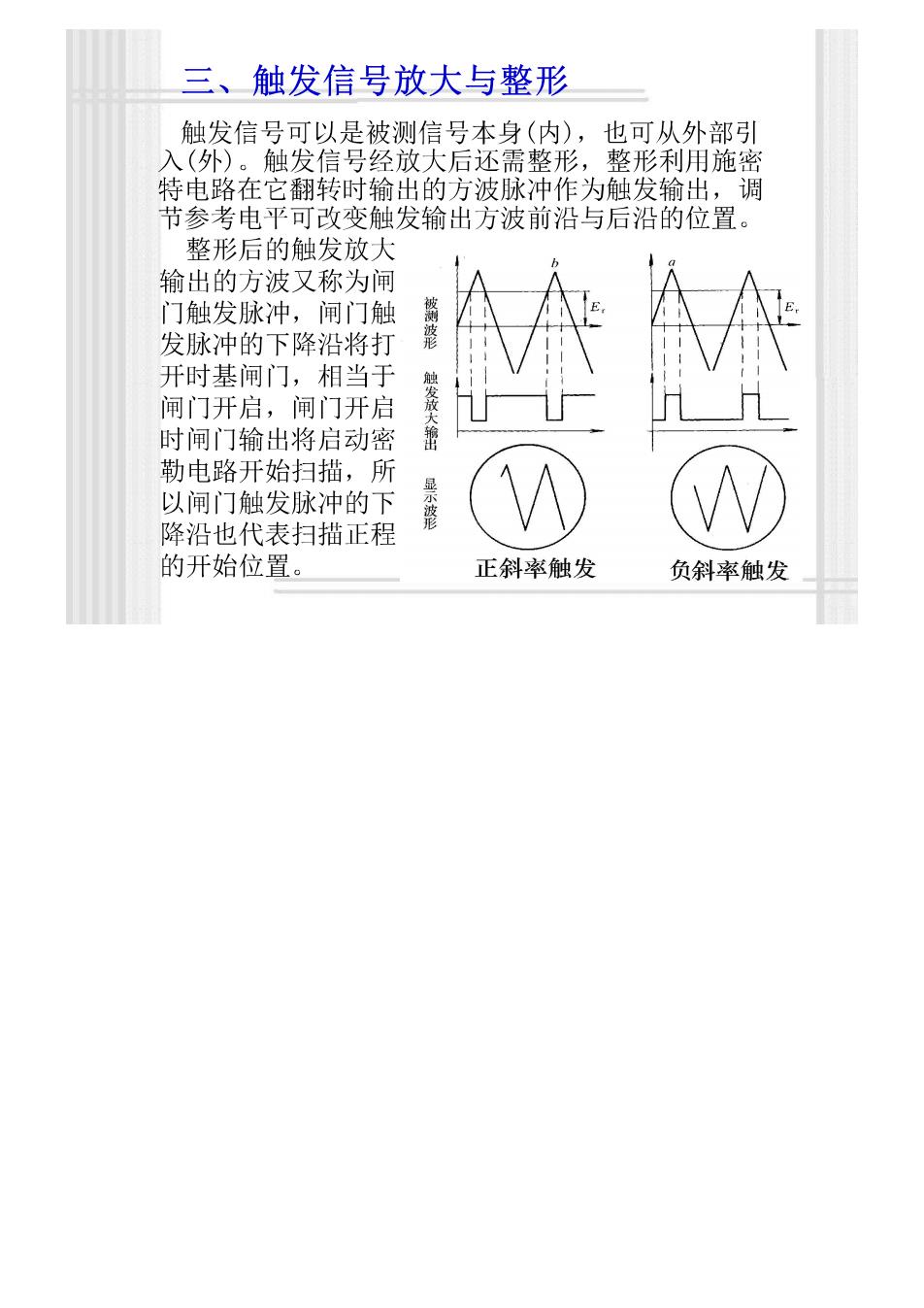

三、触发信号放大与整形 触发信号可以是被测信号本身（内），也可从外部引 入（外）。触发信号经放大后还需整形，整形利用施密 特电路在它翻转时输出的方波脉冲作为触发输出，调 节参考电平可改变触发输出方波前沿与后沿的位置。 整形后的触发放大 输出的方波又称为闸 门触发脉冲，闸门触 发脉冲的下降沿将打 开时基闸门，相当于 闸门开启，闻闸门开启 时闸门输出将启动密 勒电路开始扫描，所 以闸门触发脉冲的下 降沿也代表扫描正程 的开始位置 正斜率触发 负斜率触发
