返回 R 如果u下降，4也会下降。当4u下降到Vm时， 电路又会产生以下的正反馈过程： 41↓→uo1↑→o 电路会迅速转换为G,输出VomG2输出为VOL的 第一稳态。此时的4，值称为施密特触发器的下限触 发转换电平Vr-。4再下降，电路将保持状态不变 2006年 新疆大学信息科学与工程学院 《数字电路》课题组

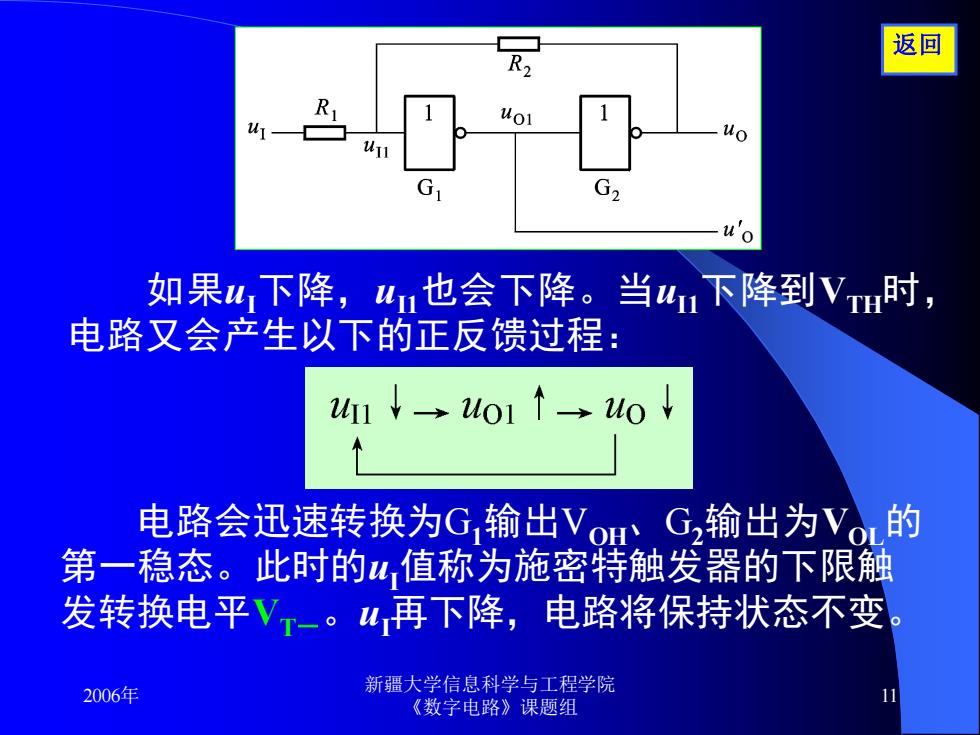

2006年 新疆大学信息科学与工程学院 《数字电路》课题组 11 如果uI下降，uI1也会下降。当uI1下降到VTH时， 电路又会产生以下的正反馈过程： 电路会迅速转换为G1输出VOH、G2输出为VOL的 第一稳态。此时的uI值称为施密特触发器的下限触 发转换电平VT－。uI再下降，电路将保持状态不变。 返回
(2)工作波形与电压传输特性 返回 施密特触发器将三角波y变换成矩形波vo· 414 上限触发转 下限触发转 换电平Vr+ 换电平Vr- UOH uo UOH UoL 0o 0 UT_ UT+ (a) (b) 凤6))饰娃触发若哭的由压住命娃性 回差AVT=V+-V-(通常Vr+>Vr-) 改变R和R的大小可以改变回差AVT 2006年 新疆大学信息科学与工程学院 《数字电路》课题组 2

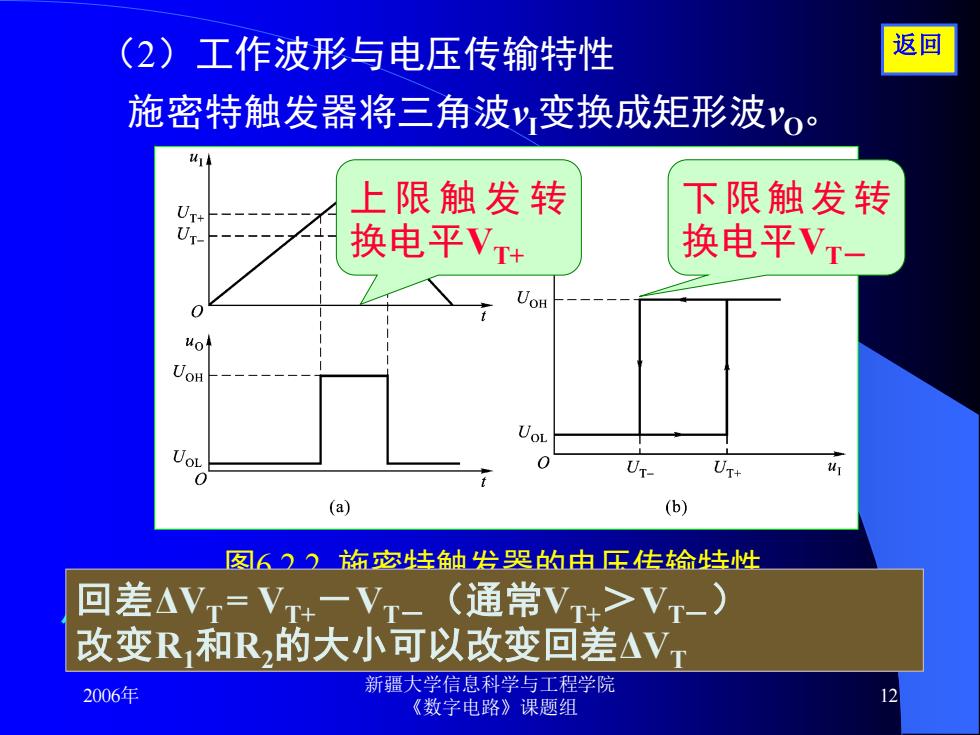

2006年 新疆大学信息科学与工程学院 《数字电路》课题组 12 （2）工作波形与电压传输特性 施密特触发器将三角波vI变换成矩形波vO。 图6.2.2 施密特触发器的电压传输特性 例6.2.1 已知ΔVT、 VT+和VT－,求R1,R2和VDD的值。 上 限 触 发 转 换电平VT+ 下限触发转 换电平VT－ 回差ΔVT = VT+－VT－（通常VT+＞VT－） 改变R1和R2的大小可以改变回差ΔVT 返回
6.2.2集成施密特触发器 返回 集成施密特触发器的VT和VT-的具体数值可从 集成电路手册中查到。对于每个具体的器件而言是 固定的，不可调节。 如CT74132的Vr+=1.7v、VT-=0.9v,所以， △Vm=V+-Vr-=1.7v-0.9v=0.8v。 2006年 新疆大学信息科学与工程学院 13 《数字电路》课题组

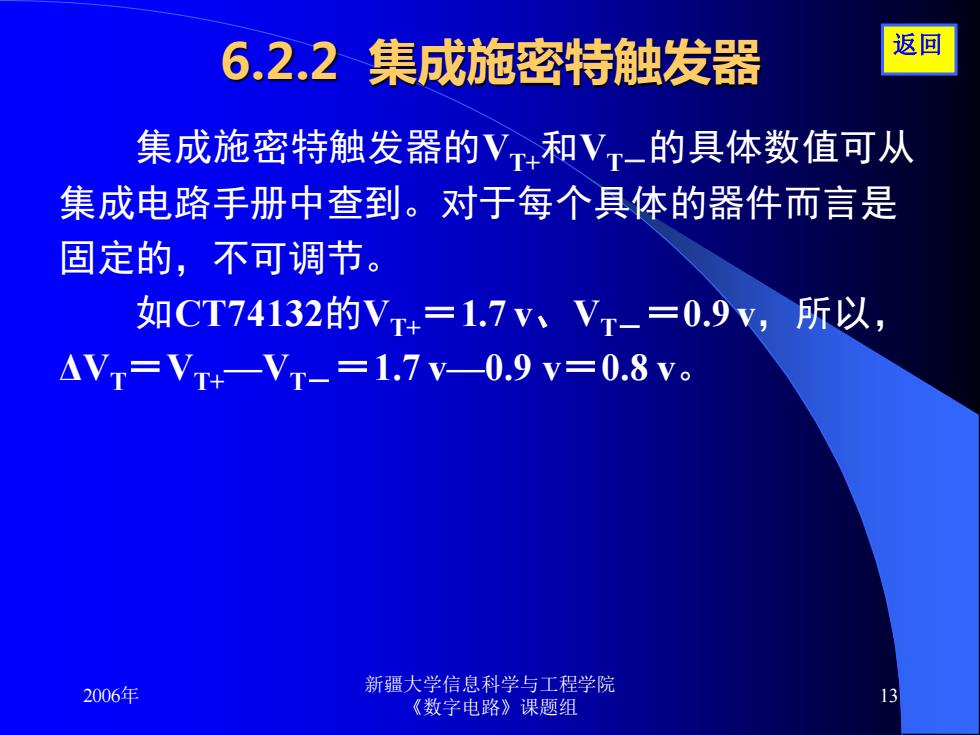

2006年 新疆大学信息科学与工程学院 《数字电路》课题组 13 集成施密特触发器的VT+和VT－的具体数值可从 集成电路手册中查到。对于每个具体的器件而言是 固定的，不可调节。 如CT74132的VT+ ＝1.7 v、VT－＝0.9 v，所以， ΔVT ＝VT+—VT－＝1.7 v—0.9 v＝0.8 v。 返回 6.2.2 集成施密特触发器

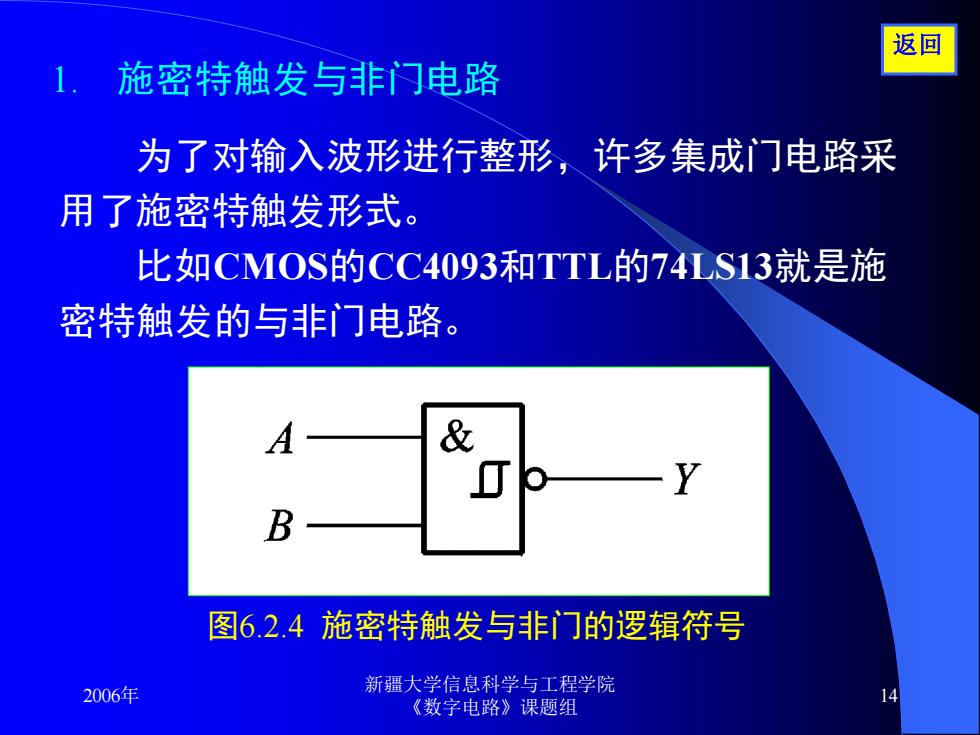

返回 1.施密特触发与非门电路 为了对输入波形进行整形，许多集成门电路采 用了施密特触发形式。 比如CMOS的CC4093和TTL的74LS13就是施 密特触发的与非门电路。 A & 图6.2.4施密特触发与非门的逻辑符号 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 14 1. 施密特触发与非门电路 为了对输入波形进行整形，许多集成门电路采 用了施密特触发形式。 比如CMOS的CC4093和TTL的74LS13就是施 密特触发的与非门电路。 图6.2.4 施密特触发与非门的逻辑符号 返回

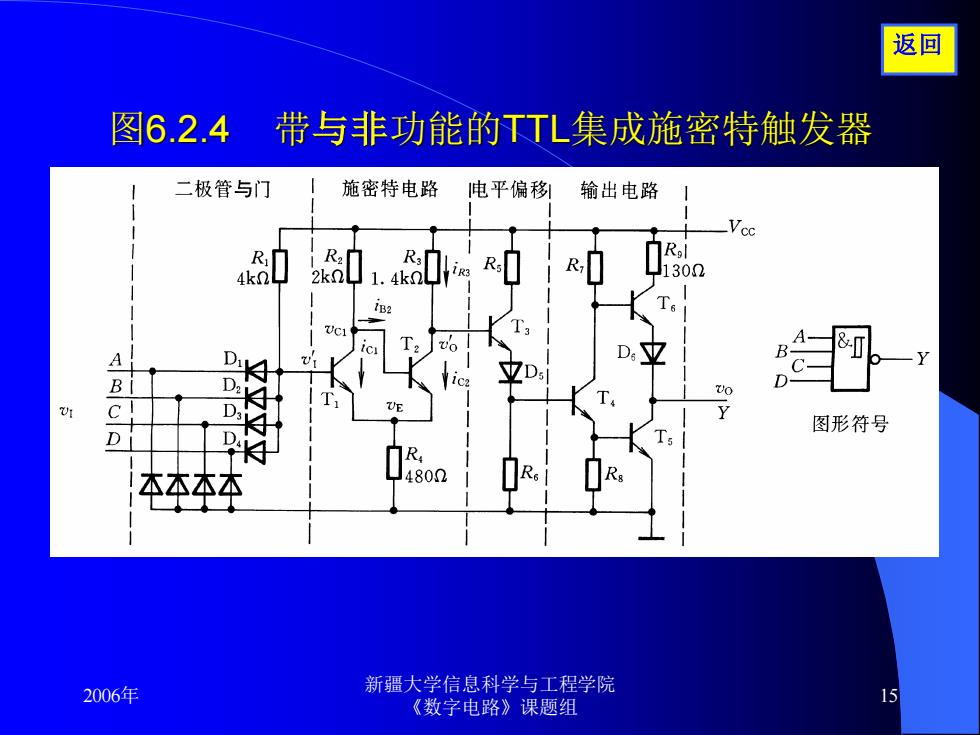

返回 图6.2.4 带与非功能的TTL集成施密特触发器 二极管与门 施密特电路 电平偏移 输出电路 Vcc 2D1.4d R 130 B A D D & DC- 图形符号 D D 不不不不 802 2006年 新疆大学信息科学与工程学院 15 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 15 图6.2.4 带与非功能的TTL集成施密特触发器 返回
