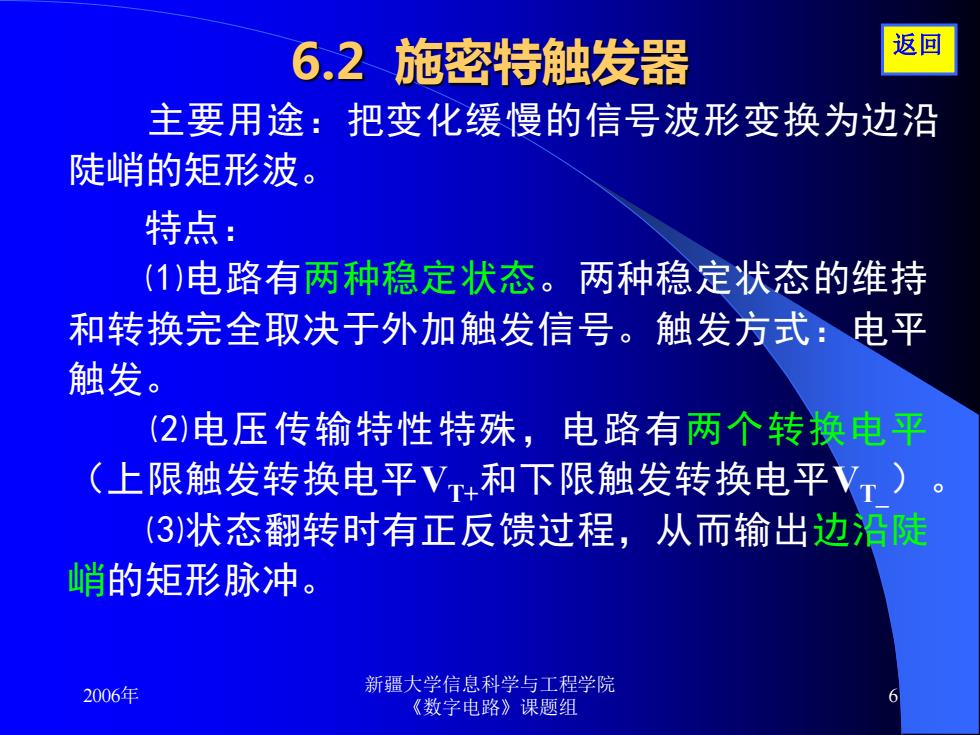

6.2施密特触发器 返回 主要用途：把变化缓慢的信号波形变换为边沿 陡峭的矩形波。 特点： (1)电路有两种稳定状态。两种稳定状态的维持 和转换完全取决于外加触发信号。触发方式：电平 触发。 (2)电压传输特性特殊，电路有两个转换电平 (上限触发转换电平V和下限触发转换电平V,) (3)状态翻转时有正反馈过程，从而输出边沿陡 峭的矩形脉冲。 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 6 主要用途：把变化缓慢的信号波形变换为边沿 陡峭的矩形波。 特点： ⑴电路有两种稳定状态。两种稳定状态的维持 和转换完全取决于外加触发信号。触发方式：电平 触发。 ⑵电压传输特性特殊，电路有两个转换电平 （上限触发转换电平VT+和下限触发转换电平VT_）。 ⑶状态翻转时有正反馈过程，从而输出边沿陡 峭的矩形脉冲。 返回 6.2 施密特触发器

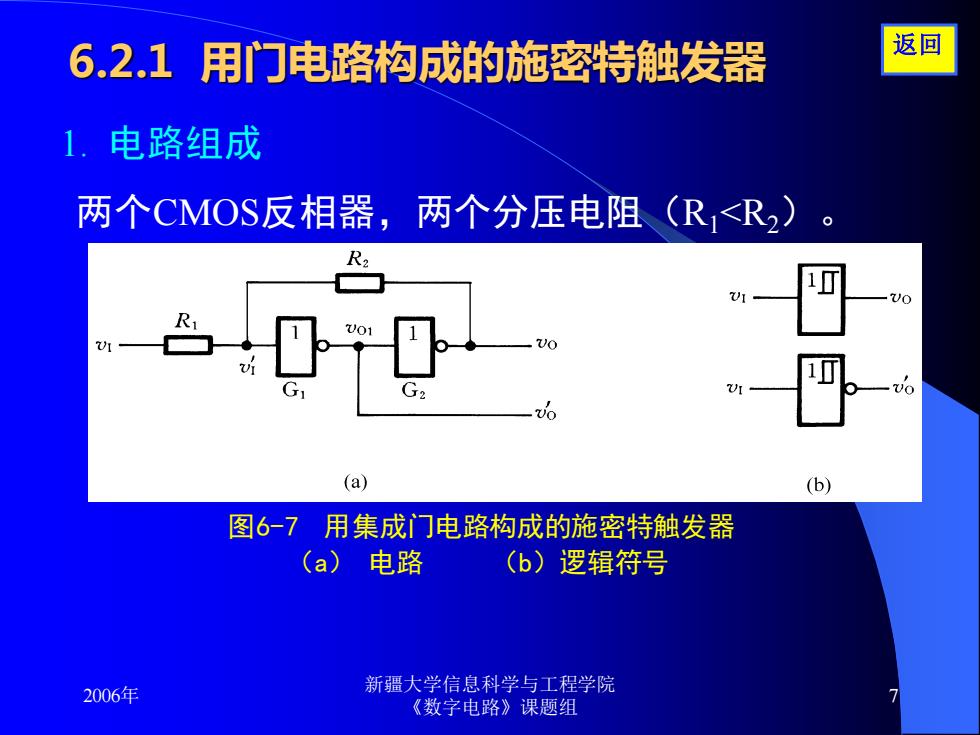

6.2.1用门电路构成的施密特触发器 返回 1. 电路组成 两个CMOS反相器，两个分压电阻(R<R2)。 R 0 vo (a) (b) 图6-7用集成门电路构成的施密特触发器 (a)电路 (b)逻辑符号 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 7 1. 电路组成 两个CMOS反相器，两个分压电阻（R1<R2）。 图6-7 用集成门电路构成的施密特触发器 （a） 电路 （b）逻辑符号 返回 6.2.1 用门电路构成的施密特触发器
2.工作原理 返回 (1)工作过程 设CMOS反相器的阈值电压VTH-VDD/2,输入 信号u为三角波。 R2 R 1+R2 I+R+R2 uo uo W1 G, 0 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 8 2. 工作原理 （1）工作过程 设CMOS反相器的阈值电压VTH=VDD/2，输入 信号uI为三角波。 返回
返回 R G G 当u=0V时，G输出VomG2输出Vo 即 4o=OV。只要满足41<Vm,电路就会处于这种状 态（第一稳态) 。 当u上升，使得41=V时，电路会产生如下正 反馈过程： 1↑→uo1↓→uo 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 9 当uI=0V时， G1输出VOH、G2输出VOL，即 uO=0V。只要满足uI1＜VTH，电路就会处于这种状 态（第一稳态）。 当uI上升，使得uI1 =VTH时，电路会产生如下正 反馈过程： 返回

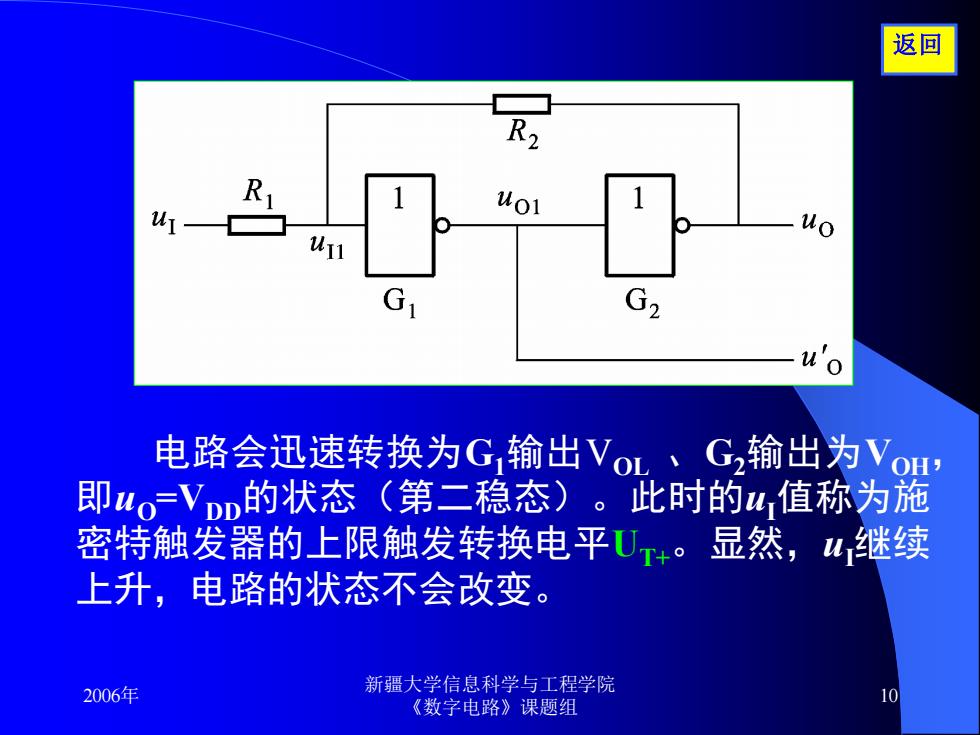

返回 电路会迅速转换为G,输出VoL、G2输出为Vou 即uo=VpD的状态（第二稳态)。此时的u,值称为施 密特触发器的上限触发转换电平U4。显然，u继续 上升，电路的状态不会改变。 2006年 新疆大学信息科学与工程学院 10 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 10 电路会迅速转换为G1输出VOL 、G2输出为VOH， 即uO=VDD的状态（第二稳态）。此时的uI值称为施 密特触发器的上限触发转换电平UT+。显然，uI继续 上升，电路的状态不会改变。 返回
