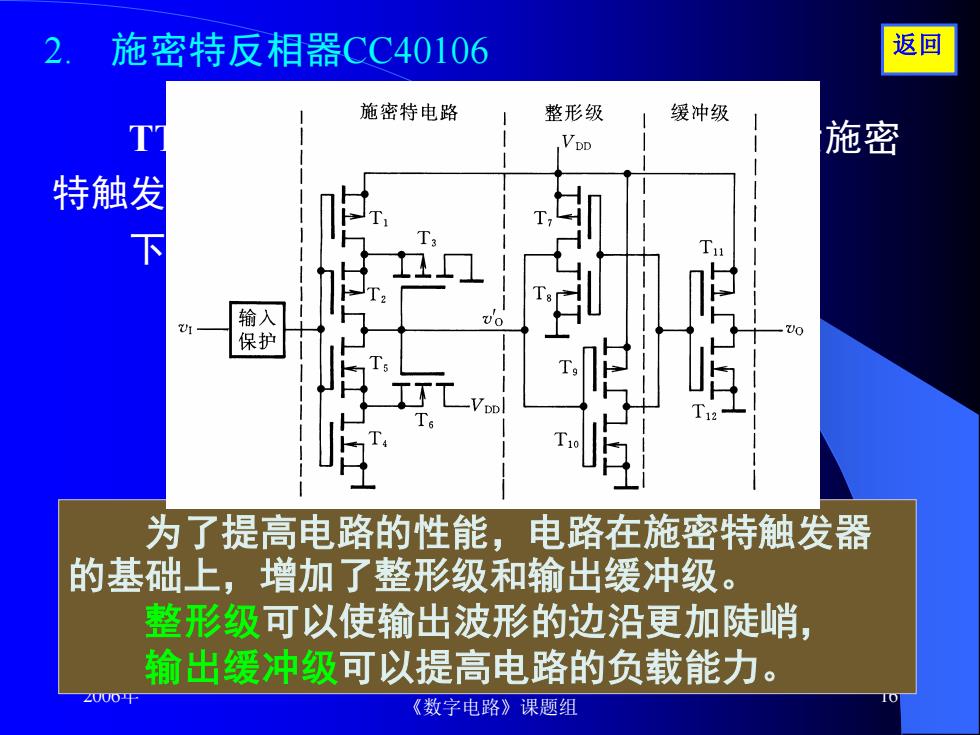

2.施密特反相器CC40106 返回 施密特电路 整形级 缓冲级 T .VpD 施密 特触发 111 输入 保护 为了提高电路的性能，电路在施密特触发器 的基础上，增加了整形级和输出缓冲级。 整形级可以使输出波形的边沿更加陡峭， 输出缓冲级可以提高电路的负载能力。 000牛F 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 16 为了提高电路的性能，电路在施密特触发器 图6.2.6 CMOS集成施密特触发器CC40106 的基础上，增加了整形级和输出缓冲级。 整形级可以使输出波形的边沿更加陡峭， 输出缓冲级可以提高电路的负载能力。 2. 施密特反相器CC40106 TTL的74LS14和CMOS的CC40106均为六施密 特触发的反相器。 下面以CC40106为例说明其功能。 返回

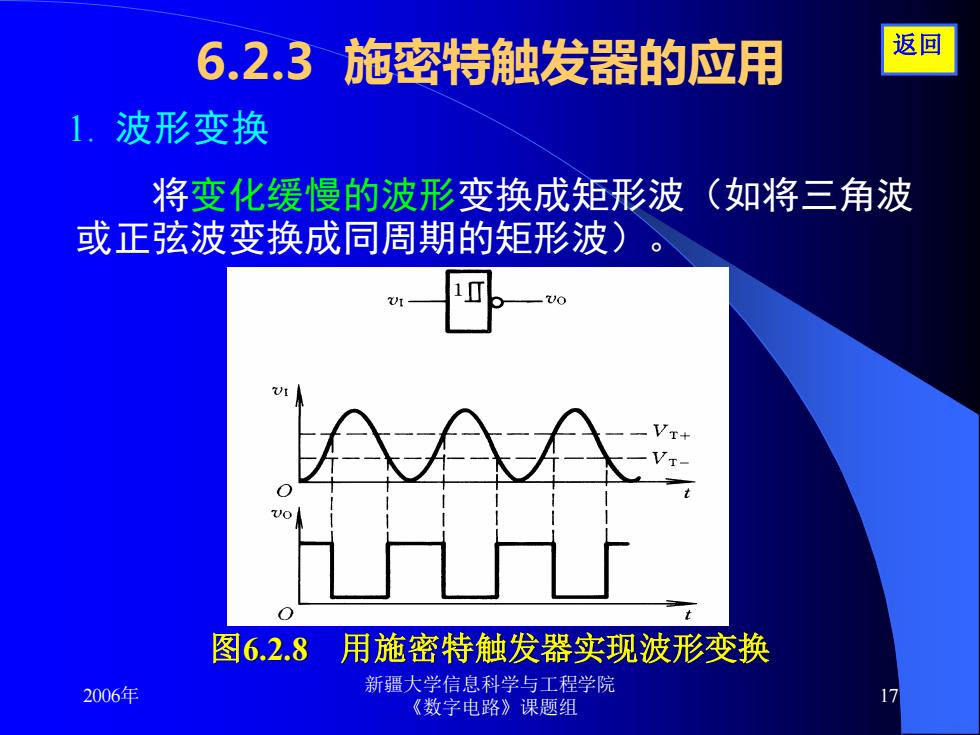

6.2.3 施密特触发器的应用 返回 1,波形变换 将变化缓慢的波形变换成矩形波（如将三角波 或正弦波变换成同周期的矩形波) 图62.8用施密特触发器实现波形变换 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 17 1. 波形变换 将变化缓慢的波形变换成矩形波（如将三角波 或正弦波变换成同周期的矩形波）。 图6.2.8 用施密特触发器实现波形变换 6.2.3 施密特触发器的应用 返回

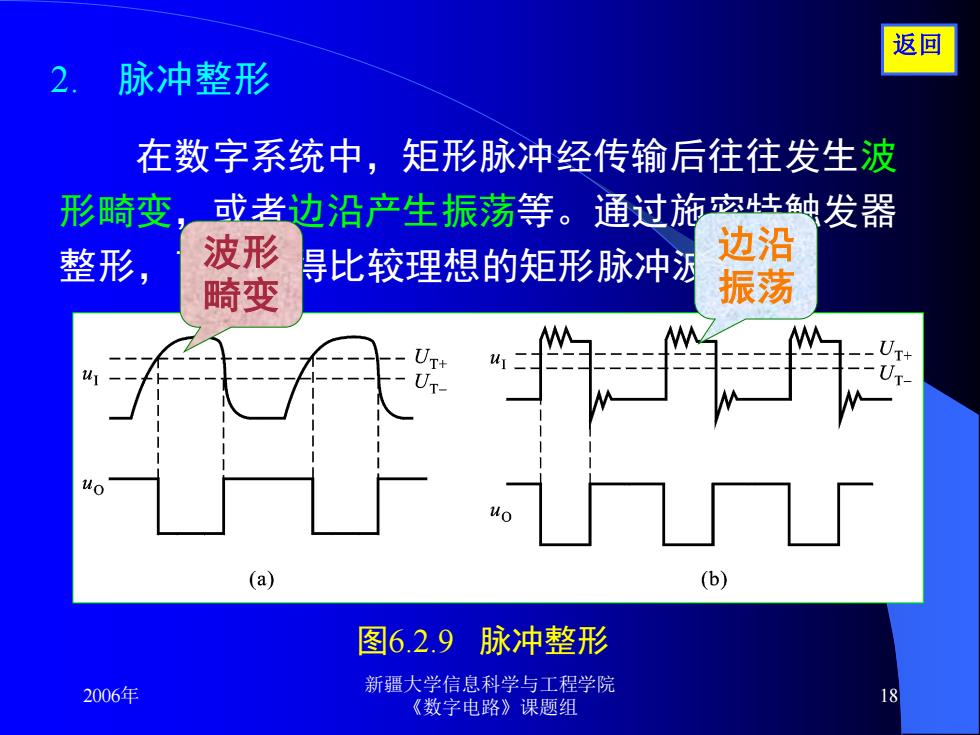

返回 2.脉冲整形 在数字系统中，矩形脉冲经传输后往往发生波 形畸变，或者边沿产生振荡等。通过施应性触发器 整形， 波形 得比较理想的矩形脉冲汲 边沿 畸变 振荡 0* 一U- (b) 图62.9脉冲整形 2006年 新疆大学信息科学与工程学院 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 18 2. 脉冲整形 在数字系统中，矩形脉冲经传输后往往发生波 形畸变，或者边沿产生振荡等。通过施密特触发器 整形，可以获得比较理想的矩形脉冲波形。 图6.2.9 脉冲整形 波形 畸变 边沿 振荡 返回

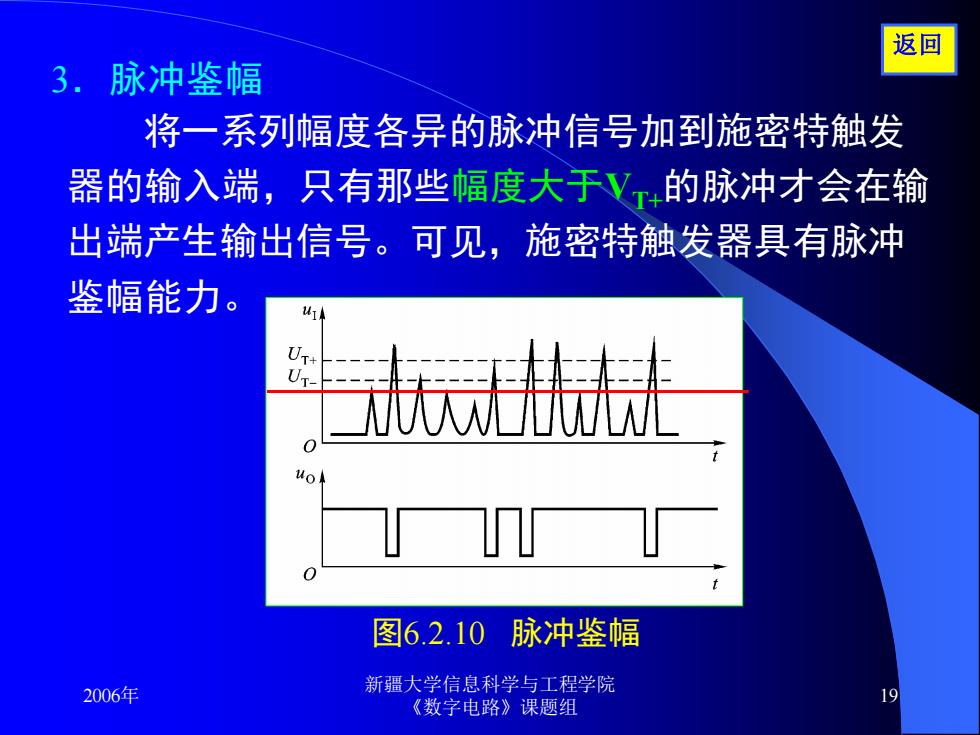

返回 3.脉冲鉴幅 将一系列幅度各异的脉冲信号加到施密特触发 器的输入端，只有那些幅度大于V,的脉冲才会在输 出端产生输出信号。可见，施密特触发器具有脉冲 鉴幅能力。 图6.2.10脉冲鉴幅 2006年 新疆大学信息科学与工程学院 19 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 19 3．脉冲鉴幅 将一系列幅度各异的脉冲信号加到施密特触发 器的输入端，只有那些幅度大于VT+的脉冲才会在输 出端产生输出信号。可见，施密特触发器具有脉冲 鉴幅能力。 图6.2.10 脉冲鉴幅 返回

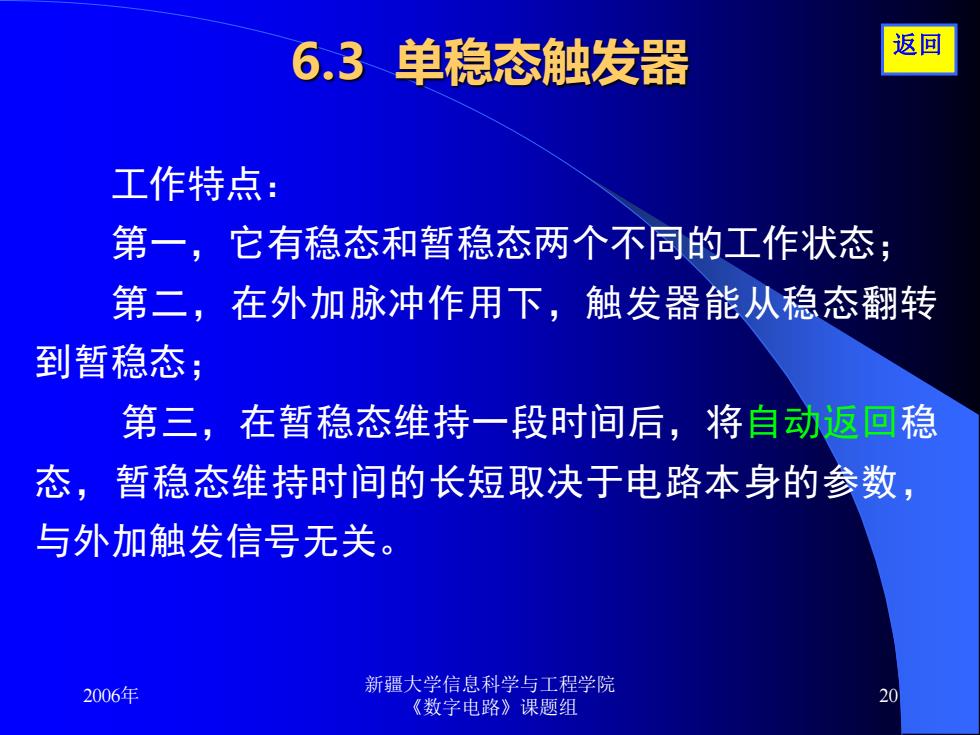

6.3单稳态触发器 返回 工作特点： 第一，它有稳态和暂稳态两个不同的工作状态； 第二，在外加脉冲作用下，触发器能从稳态翻转 到暂稳态； 第三，在暂稳态维持一段时间后，将自动返回稳 态，暂稳态维持时间的长短取决于电路本身的参数， 与外加触发信号无关。 2006年 新疆大学信息科学与工程学院 20 《数字电路》课题组
2006年 新疆大学信息科学与工程学院 《数字电路》课题组 20 6.3 单稳态触发器 工作特点： 第一，它有稳态和暂稳态两个不同的工作状态； 第二，在外加脉冲作用下，触发器能从稳态翻转 到暂稳态； 第三，在暂稳态维持一段时间后，将自动返回稳 态，暂稳态维持时间的长短取决于电路本身的参数， 与外加触发信号无关。 返回
