当压榨室充满物料并从A口向气室充气时，气室容 积逐渐增大，压榨室容积逐渐减少，物料被压榨。 汁从筛孔中挤出流入下部集汁槽内。压榨结束后， 皮渣可由人孔中排出。 进料 11 12 10 9 8 7 b c 1 2 压榨室 气室 3 6 B c 4 A 5 二、工作原理
当压榨室充满物料并从A口向气室充气时，气室容 积逐渐增大，压榨室容积逐渐减少，物料被压榨。 汁从筛孔中挤出流入下部集汁槽内。压榨结束后， 皮渣可由人孔中排出。 进料 11 12 10 9 8 7 b c 1 2 压榨室 气室 3 6 B c 4 A 5 二、工作原理

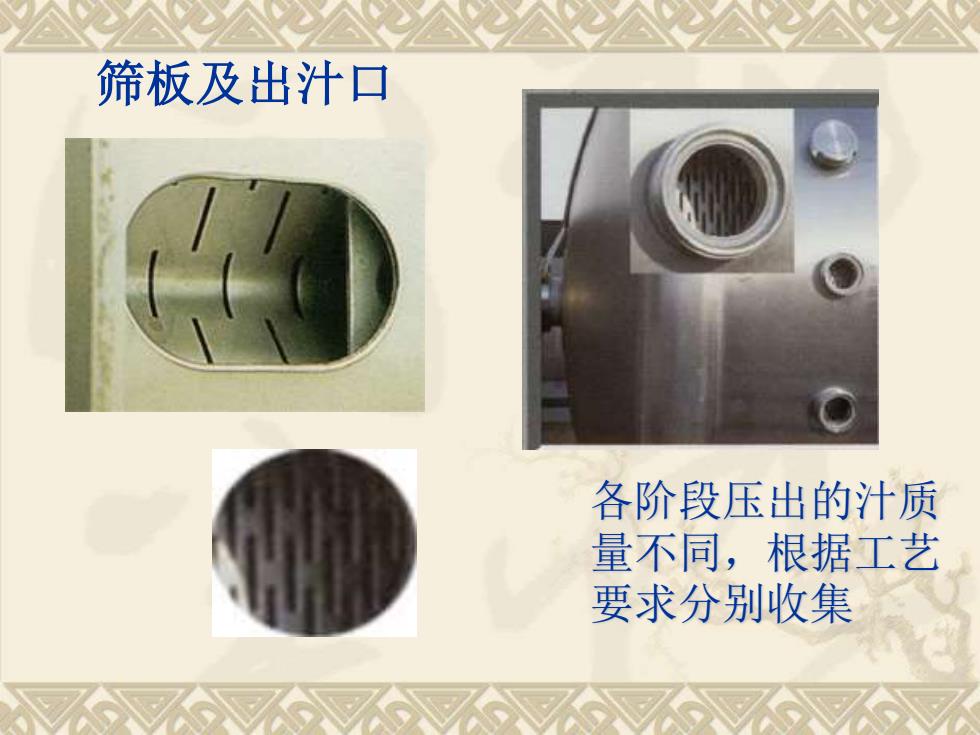

筛板及出汁口 各阶段压出的汁质 量不同，根据工艺 要求分别收集
筛板及出汁口 各阶段压出的汁质 量不同，根据工艺 要求分别收集

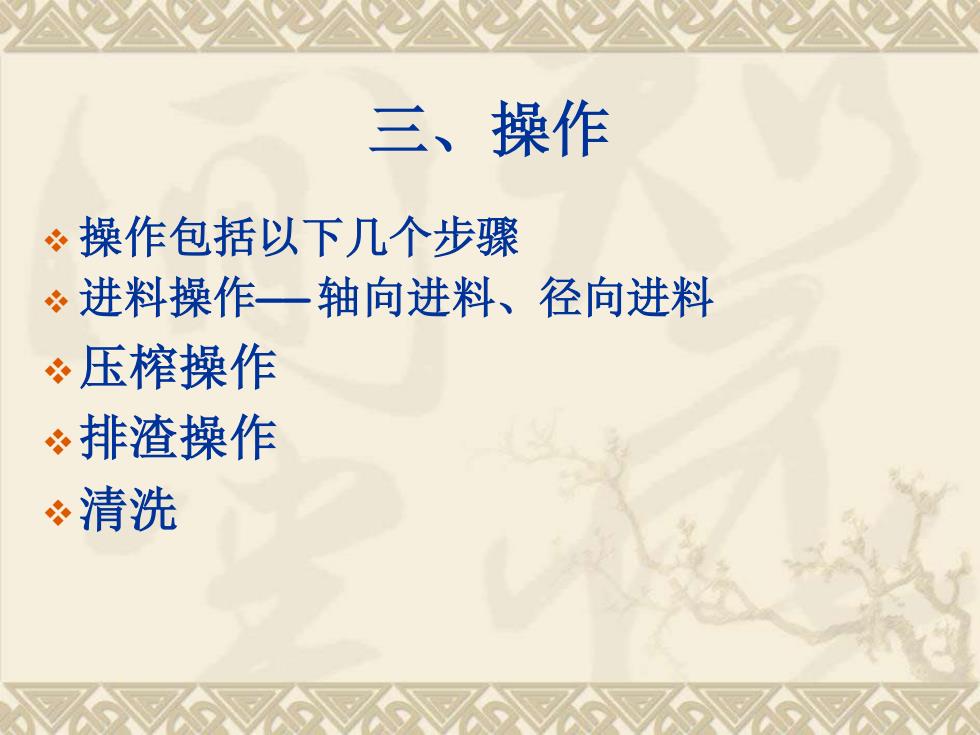

三、操作 ❖ 操作包括以下几个步骤 ❖ 进料操作—— 轴向进料、径向进料 ❖压榨操作 ❖排渣操作 ❖清洗
三、操作 ❖ 操作包括以下几个步骤 ❖ 进料操作—— 轴向进料、径向进料 ❖压榨操作 ❖排渣操作 ❖清洗

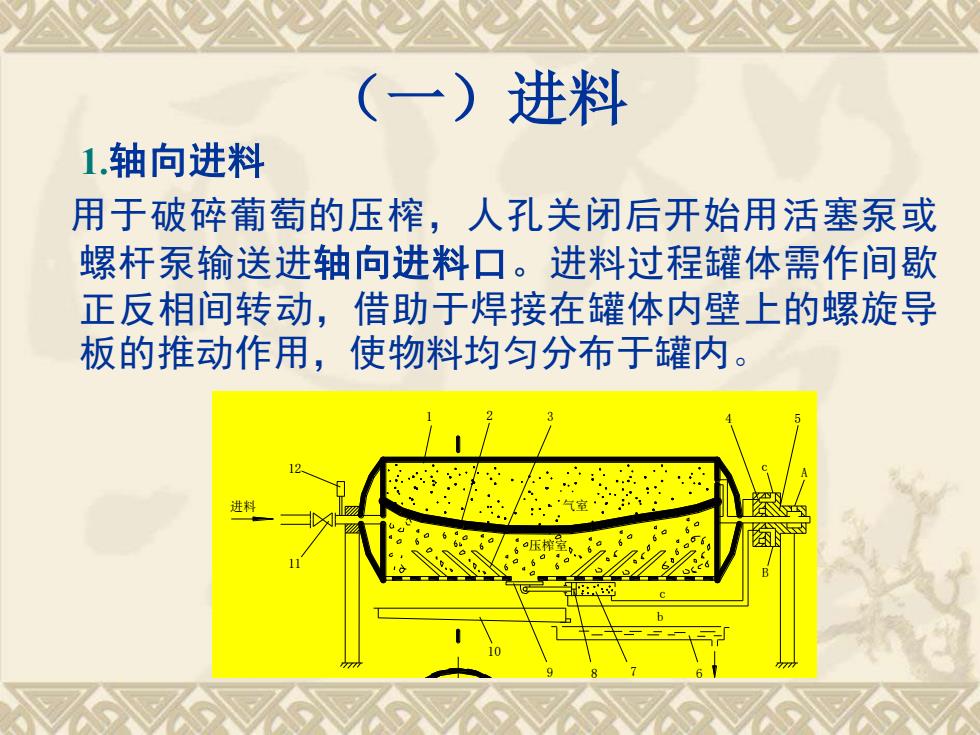

（一）进料 1.轴向进料 用于破碎葡萄的压榨，人孔关闭后开始用活塞泵或 螺杆泵输送进轴向进料口。进料过程罐体需作间歇 正反相间转动，借助于焊接在罐体内壁上的螺旋导 板的推动作用，使物料均匀分布于罐内。 进料 11 12 10 9 8 7 b c 1 2 压榨室 气室 3 6 B c 4 A 5
（一）进料 1.轴向进料 用于破碎葡萄的压榨，人孔关闭后开始用活塞泵或 螺杆泵输送进轴向进料口。进料过程罐体需作间歇 正反相间转动，借助于焊接在罐体内壁上的螺旋导 板的推动作用，使物料均匀分布于罐内。 进料 11 12 10 9 8 7 b c 1 2 压榨室 气室 3 6 B c 4 A 5
❖ 当进料压力达到一 定值时，压力继电 器报警器电路接通， 发出声音，提示应 停止进料。 ❖ 可自动或手动控制 轴向送料
❖ 当进料压力达到一 定值时，压力继电 器报警器电路接通， 发出声音，提示应 停止进料。 ❖ 可自动或手动控制 轴向送料
