1驱动装置 2机壳 3螺旋 4尼龙垫板 5端部盖板 一、结构 螺旋输送机由驱动装置、电机及减速器等组成，驱动装 置与螺旋轴为带传动或直联。驱动装置可置于输送机的 进料端(推力螺旋)，也可置于排料端(拉力螺旋)。 4 D 排 料 进 料 P 2 1 3 5 第7章 输送设备 §1 螺旋输送机
1驱动装置 2机壳 3螺旋 4尼龙垫板 5端部盖板 一、结构 螺旋输送机由驱动装置、电机及减速器等组成，驱动装 置与螺旋轴为带传动或直联。驱动装置可置于输送机的 进料端(推力螺旋)，也可置于排料端(拉力螺旋)。 4 D 排 料 进 料 P 2 1 3 5 第7章 输送设备 §1 螺旋输送机

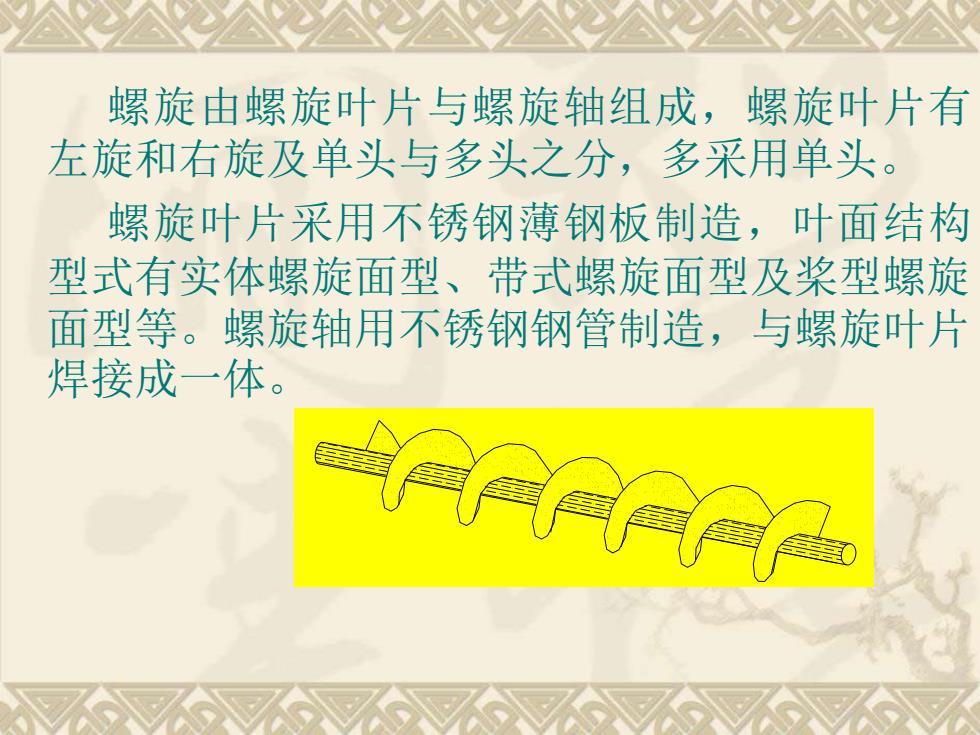

螺旋由螺旋叶片与螺旋轴组成，螺旋叶片有 左旋和右旋及单头与多头之分，多采用单头。 螺旋叶片采用不锈钢薄钢板制造，叶面结构 型式有实体螺旋面型、带式螺旋面型及桨型螺旋 面型等。螺旋轴用不锈钢钢管制造，与螺旋叶片 焊接成一体
螺旋由螺旋叶片与螺旋轴组成，螺旋叶片有 左旋和右旋及单头与多头之分，多采用单头。 螺旋叶片采用不锈钢薄钢板制造，叶面结构 型式有实体螺旋面型、带式螺旋面型及桨型螺旋 面型等。螺旋轴用不锈钢钢管制造，与螺旋叶片 焊接成一体

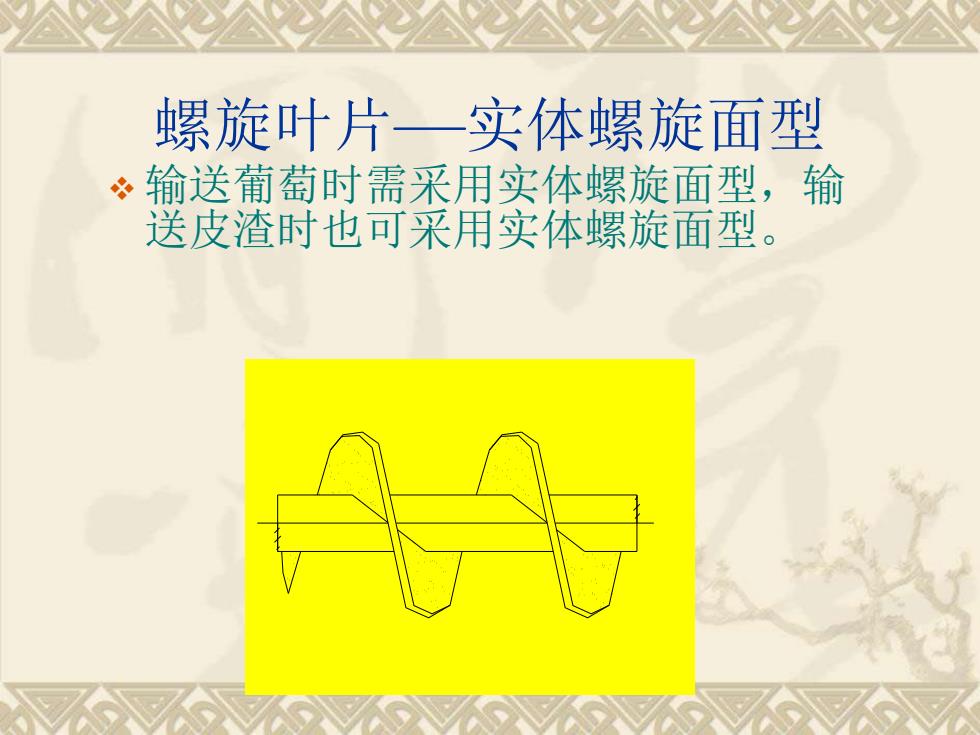

螺旋叶片——实体螺旋面型 ❖ 输送葡萄时需采用实体螺旋面型，输 送皮渣时也可采用实体螺旋面型
螺旋叶片——实体螺旋面型 ❖ 输送葡萄时需采用实体螺旋面型，输 送皮渣时也可采用实体螺旋面型

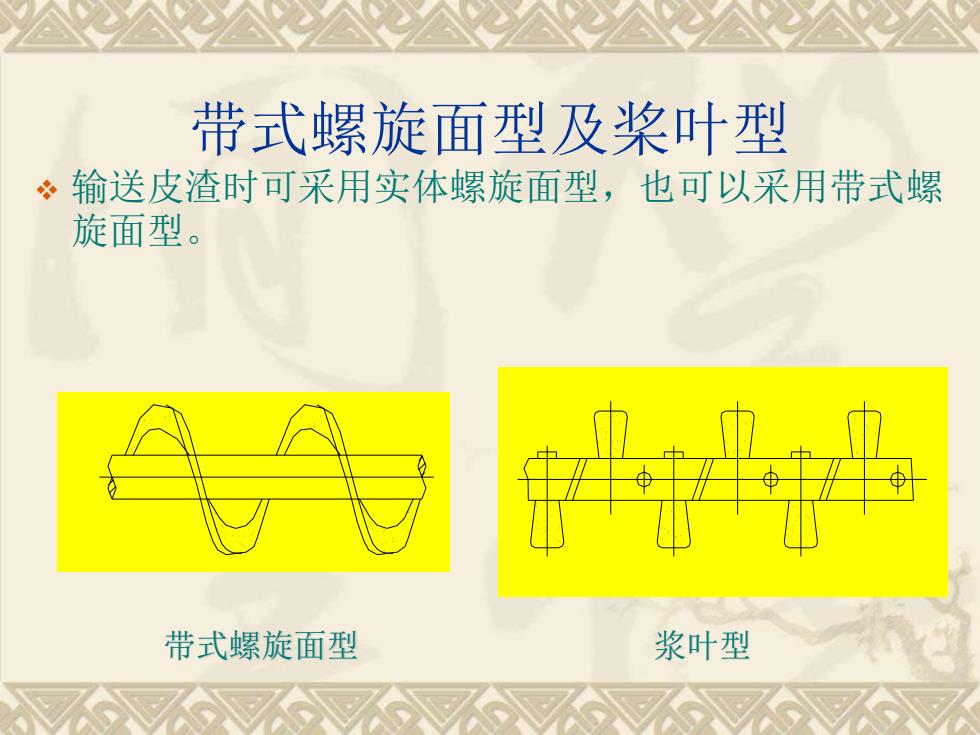

带式螺旋面型及桨叶型 ❖ 输送皮渣时可采用实体螺旋面型，也可以采用带式螺 旋面型。 带式螺旋面型 浆叶型
带式螺旋面型及桨叶型 ❖ 输送皮渣时可采用实体螺旋面型，也可以采用带式螺 旋面型。 带式螺旋面型 浆叶型
螺旋输送机结构 ❖ 螺旋输送机的机壳用不锈钢 薄钢板制造，与螺旋叶片间 应保留5—10mm的径向间隙， 以防工作过程中将机壳磨坏。 沿纵向每间格3m左右敷设尼 龙垫板，将螺旋抬起，或间 隔一定距离设置一中间轴承。 工作时物料可沿机壳上部任 意位置投入，在螺旋叶片的 推动下从下部出口排出。 D
螺旋输送机结构 ❖ 螺旋输送机的机壳用不锈钢 薄钢板制造，与螺旋叶片间 应保留5—10mm的径向间隙， 以防工作过程中将机壳磨坏。 沿纵向每间格3m左右敷设尼 龙垫板，将螺旋抬起，或间 隔一定距离设置一中间轴承。 工作时物料可沿机壳上部任 意位置投入，在螺旋叶片的 推动下从下部出口排出。 D
