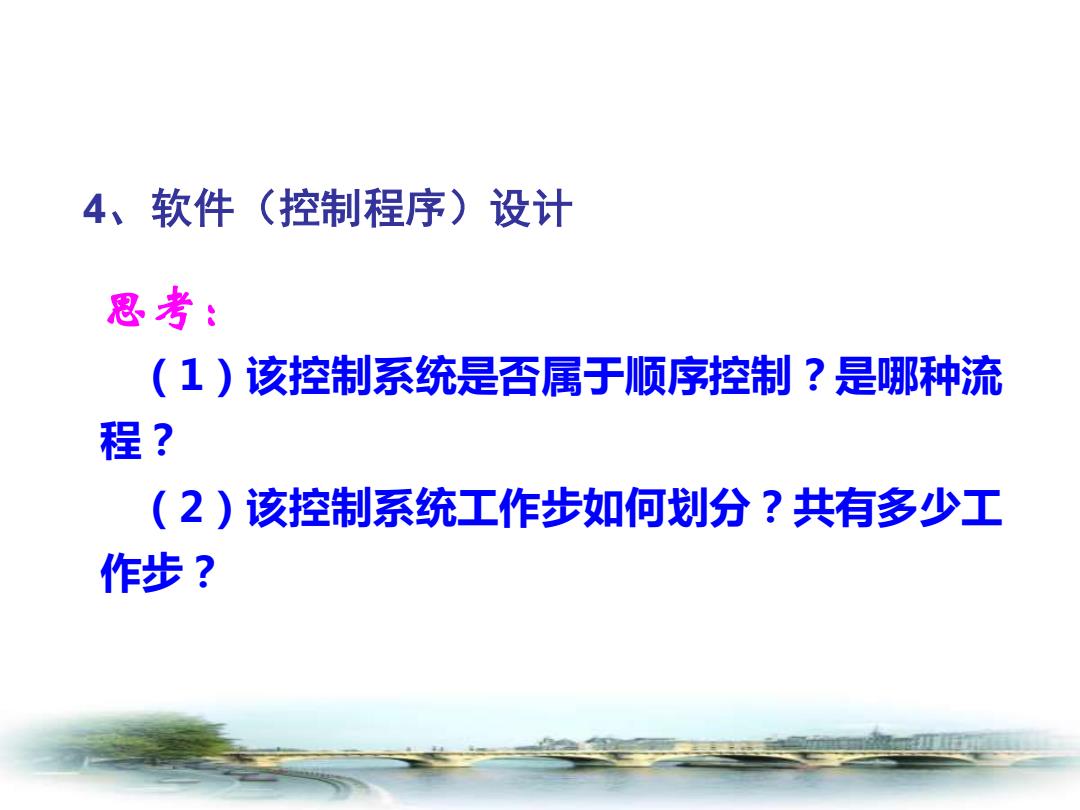

4、软件（控制程序)设计 恩考： (1)该控制系统是否属于顺序控制？是哪种流 程？ (2)该控制系统工作步如何划分？共有多少工 作步？
思考： （1）该控制系统是否属于顺序控制？是哪种流 程？ （2）该控制系统工作步如何划分？共有多少工 作步？ 4、软件（控制程序）设计
4、软件（控制程序)设计 工步： 初始 南北红灯亮 南北红灯亮 南北红灯亮 状态 东西绿灯亮 东西绿灯闪亮 东西黄灯亮 东西红灯亮 东西红灯亮 东西红灯亮 南北绿灯亮 南北绿灯闪亮 南北黄灯亮
南北红灯亮 东西绿灯亮 4、软件（控制程序）设计 工步： 初始 状态 南北红灯亮 东西绿灯闪亮 南北红灯亮 东西黄灯亮 东西红灯亮 南北绿灯亮 东西红灯亮 南北绿灯闪亮 东西红灯亮 南北黄灯亮

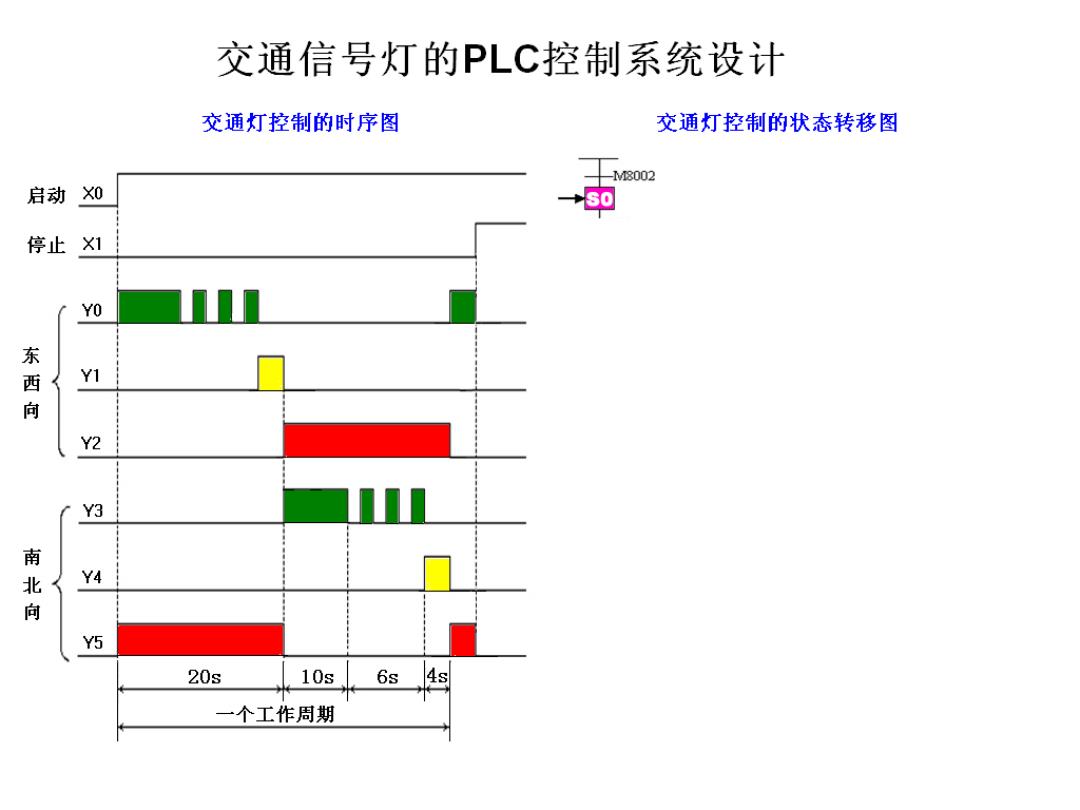

交通信号灯的PLC控制系统设计 交通灯控制的时序图 交通灯控制的状态转移图 1M8002 启动 X0 停止 ×1 YO 东西向 Y1 Y2 Y3 南北向 Y4 Y5 20s 10s 6s 4s 一个工作周期
交通信号灯的PLC控制系统设计 交通灯控制的时序图 交通灯控制的状态转移图 -/M8002 启动 X0 停止 ×1 S21 Y0东西向绿灯 s31 Y5南北向红灯 T0)K100 T9K200 YO 东西向 Y1 Y2 Y3 南北向 Y4 Y5 20s 10s 6s 4s ·个工作周期
