第三课题编程器的使用 (第三课题，第四课题任选一)
第三课题 编程器的使用 （第三课题，第四课题任选一）
◆FX-20P-E编程器的使用方法讲 FX-20P-E手持式编程器可以用于FX系列的FX2、FX0、FX1N、FX2N等机型。 MELSEC FX-20P 连援插件 尔南接位置 MITSUBISHI 1000 LD M100 1001 ORI X020 液品显示屏 1002 OUT Y37 (16字符+4行) 1003 NOP 其他键 功能键 RD/ MNT WR DEL TEST CLEAR 清除键 AND OR FNC KH 精助链 LDI ORI SP 空格键 指令键 OUT ANB ORB END STEP 步序键 D 数字腿 元件符号键 SET 光标键 PLF MCR RET NOP MPS MRD MPP 0 GO 执行键 图3-1
FX-20P-E手持式编程器可以用于FX系列的FX2、FX0、FX1N、FX2N等机型。 ◆FX-20P-E编程器的使用方法讲 图3-1

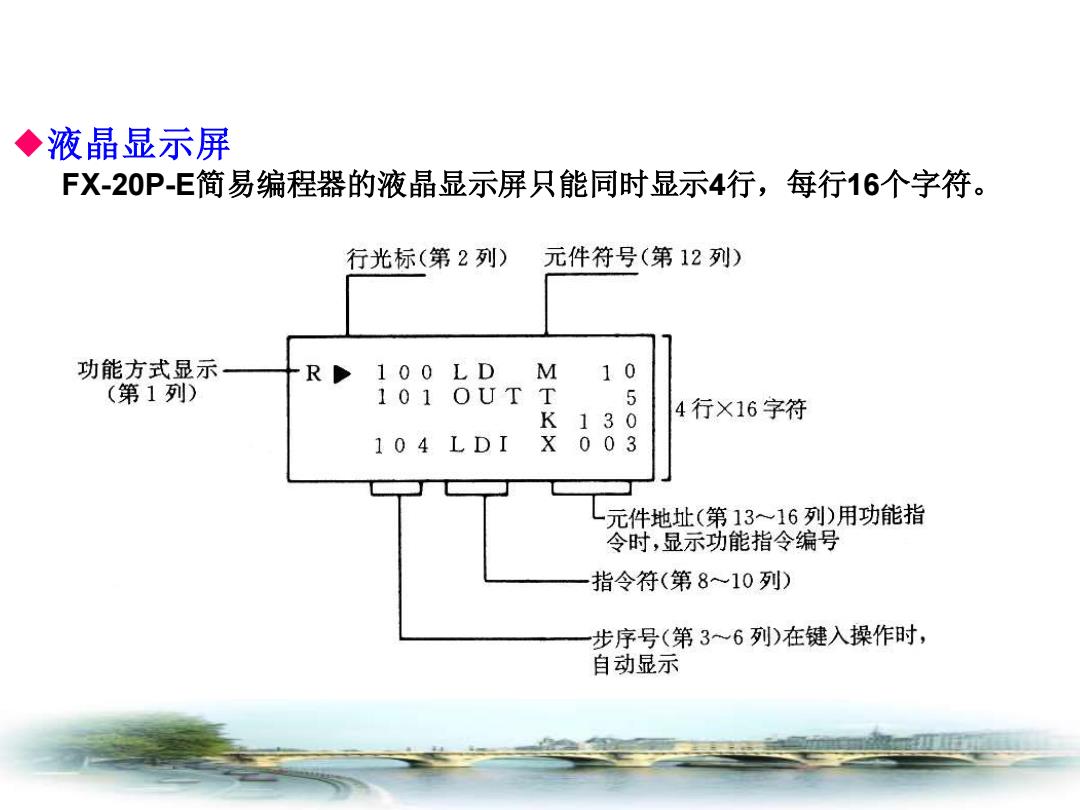

◆液晶显示屏 FX-20P-E简易编程器的液晶显示屏只能同时显示4行，每行16个字符。 行光标（第2列） 元件符号（第12列） 功能方式显示 RD 100LD M 10 (第1列) 101OUTT 5 K 130 4行×16字符 104 LDI X003 -元件地址（第13~16列）用功能指 令时，显示功能指令编号 指令符（第8~10列） 步序号（第3~6列）在键入操作时， 自动显示
◆液晶显示屏 FX-20P-E简易编程器的液晶显示屏只能同时显示4行，每行16个字符

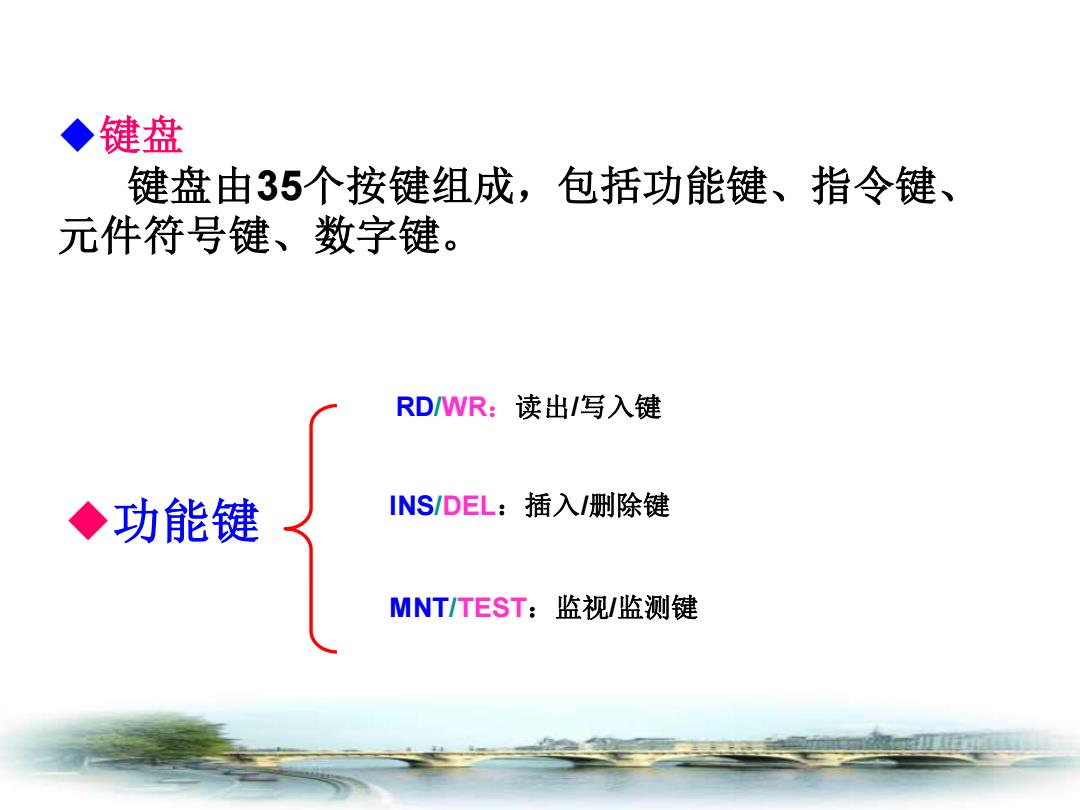

◆键盘 键盘由35个按键组成，包括功能键、指令键、 元件符号键、数字键。 RDWR:读出I写入键 ◆功能键 INS/DEL:插入/删除键 MNT/TEST:监视/监测键
◆键盘 键盘由35个按键组成，包括功能键、指令键、 元件符号键、数字键。 ◆功能键 RD/WR：读出/写入键 INS/DEL：插入/删除键 MNT/TEST：监视/监测键
◆执行键：G0 >用于各种操作结束后的确认 ◆其它键：OTHER◆ 在任何状态下按此键，将显示PLC的操作菜单 ◆清除键：CLEAR→ 用于清除显示屏上出现的提示信息 或撤消没有按执行键的指令 ◆帮助键： HELP 显示功能指令一览表 ◆空格键： SP 输入指令时，用此键指定元件号和常数 ◆步序键： STEP 设定步序号 ◆光标键：【 移动光标和提示符，做行滚动 ◆指令键、元件符号键和数字键：→这些键都是复用键
◆执行键: ◆其它键: ◆清除键: ◆帮助键: ◆空格键: ◆步序键: ◆光标键: ◆指令键、元件符号键和数字键: GO 用于各种操作结束后的确认 OTHER 在任何状态下按此键，将显示PLC的操作菜单 CLEAR 用于清除显示屏上出现的提示信息 或撤消没有按执行键的指令 HELP 显示功能指令一览表 SP 输入指令时，用此键指定元件号和常数 STEP 设定步序号 移动光标和提示符，做行滚动 这些键都是复用键
