第七章可编程接口芯片 可编程接口概术 ■可编程并行输入/输出接口芯片8255A 可编程定时/计数器接口芯片8253
第七章 可编程接口芯片 可编程接口概术 可编程并行输入／输出接口芯片8255A 可编程定时／计数器接口芯片8253

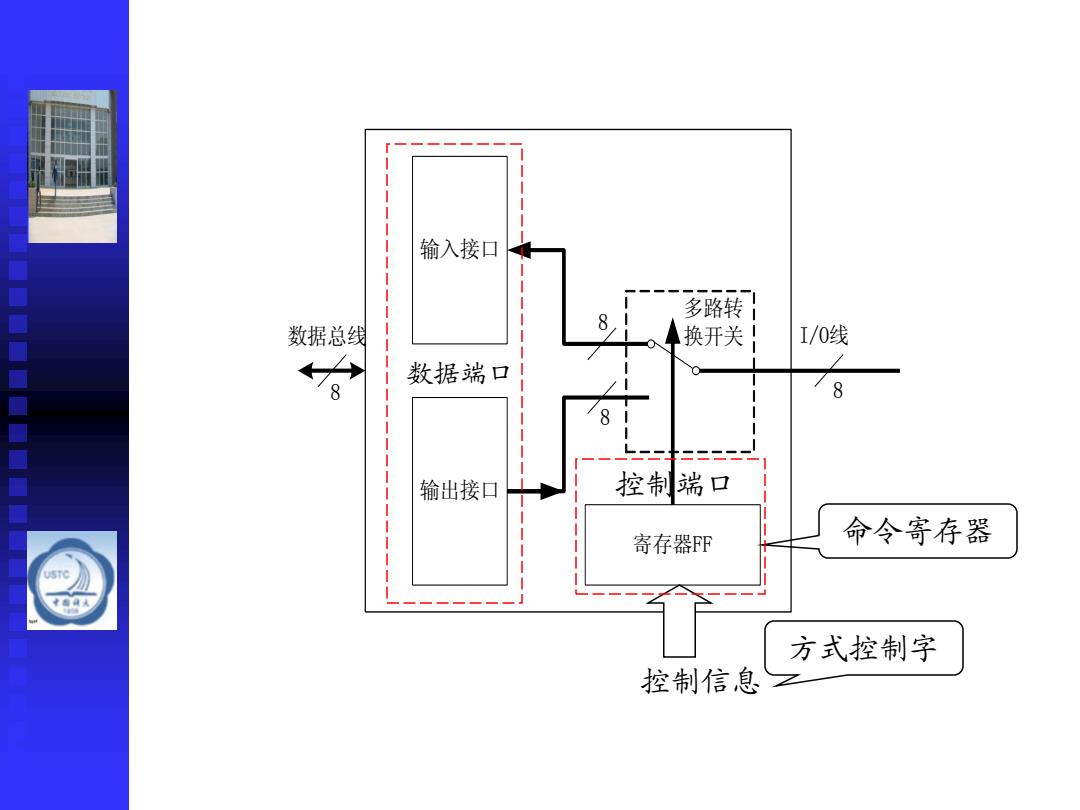

可编程接口概术 个简单的具有输入功能和输出功能的 可编程接口电路如下图，它包括一个输入接口， 其组成主要是八位的三态门；一个输出接口， 其组成主要是八位的锁存器；另外还有八位的 多路转换开关及控制这个开关的寄存器FF
可编程接口概术 一个简单的具有输入功能和输出功能的 可编程接口电路如下图，它包括一个输入接口， 其组成主要是八位的三态门；一个输出接口， 其组成主要是八位的锁存器；另外还有八位的 多路转换开关及控制这个开关的寄存器FF
输入接口 8 多路转引 数据总线 换开关！ I/0线 数据端口 8 78 81 输出接口 控制端口 寄存器FF 命令寄存器 》 方式控制字 控制信息
输入接口 输出接口 寄存器FF 多路转 数据总线 换开关 I/O线 8 8 8 8 控制信息 方式控制字 命令寄存器 数据端口 控制端口
用户对寄存器FF写入的内容称为命令 字或方式控制字，而寄存器FF称为命令 寄存器，相应的端口称为命令端口或控 制端口，对可编程芯片初始化过程实际 上就是对芯片的控制端口写入各种命令 字的操作过程
用户对寄存器FF写入的内容称为命令 字或方式控制字，而寄存器FF称为命令 寄存器，相应的端口称为命令端口或控 制端口，对可编程芯片初始化过程实际 上就是对芯片的控制端口写入各种命令 字的操作过程
目前常用的可编程芯片有如下几种： ■8255A 并行I/O接口 8253 计数器/定时器 ■8251 串行I/O ■8259A 中断控制器
目前常用的可编程芯片有如下几种： 8255A 并行I/O接口 8253 计数器/定时器 8251 串行I/O 8259A 中断控制器
