第六课题 机床电路的控制设计及实现
第六课题 机床电路的控制设计及实现
◆实训设计题：机床电路的控制 ◆要求学生按下面要求完成实训设计题： ●某机床电路有主轴电动机，进给电动机两台 ●进给电动机只有在主轴电动机启动运行后才能启动运行： ● 主轴电动机能实现点动和长动； ● 进给电动机启动后，先正转5S,停2S,然后反转5S,停2S。 如此不断循环； 停止时，只有在进给电动机后，主轴电动机才能停止； ●程序和电路要能实现短路、过载、失压、欠压保护
◆要求学生按下面要求完成实训设计题： ⚫ 某机床电路有主轴电动机，进给电动机两台 ●进给电动机只有在主轴电动机启动运行后才能启动运行； ●主轴电动机能实现点动和长动； ●进给电动机启动后，先正转5S，停2S，然后反转5S，停2S。 如此不断循环； ●停止时，只有在进给电动机后，主轴电动机才能停止； ●程序和电路要能实现短路、过载、失压、欠压保护。 ◆实训设计题：机床电路的控制
◆实训目的 ●掌握定时器的使用方法； ●掌握计数器的使用方法： ●学会用PLC的扫描周期分析梯形图； ●能将编程注意事项用于程序的设计之中
◆实训目的 ⚫掌握定时器的使用方法； ⚫掌握计数器的使用方法； ⚫学会用PLC的扫描周期分析梯形图； ⚫能将编程注意事项用于程序的设计之中
◆讲授内容的相关知识点 ●定时器(T)(字、bit) 可编程控制器中的定时器相当于继电器系统中的时间 继电器。它有一个设定值寄存器（一个字长）、一个当前 值寄存器（一个字长）和一个用来储存其输出触点状态的 映像寄存器（占二进制的一位）。 常数K、H可以作为定时器的设定值，也可以用数据 寄存器(D)的内容来设定。 FX系列可编程控制器的定时器分为通用定时器和积 算定时器

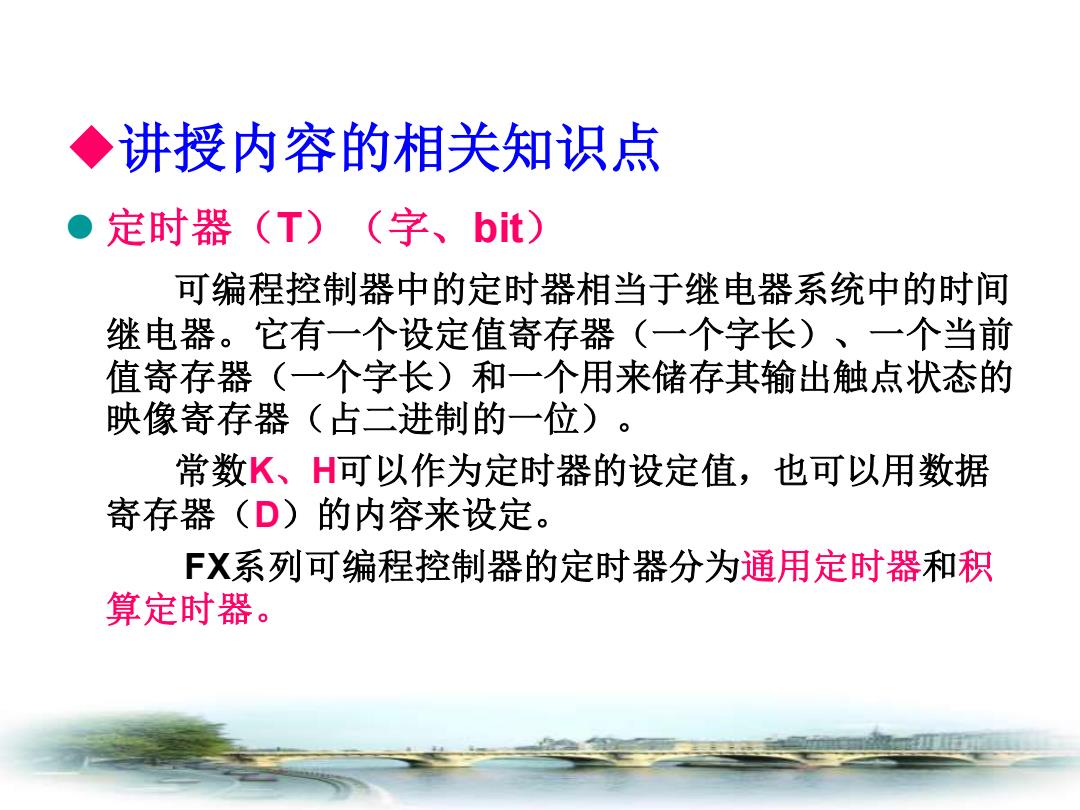

◆讲授内容的相关知识点 ⚫ 定时器（T）（字、bit） 可编程控制器中的定时器相当于继电器系统中的时间 继电器。它有一个设定值寄存器（一个字长）、一个当前 值寄存器（一个字长）和一个用来储存其输出触点状态的 映像寄存器（占二进制的一位）。 常数K、H可以作为定时器的设定值，也可以用数据 寄存器（D）的内容来设定。 FX系列可编程控制器的定时器分为通用定时器和积 算定时器
定时器的作用： 在程序中起延时作用 定时器的结构： 线圈：T0 常开触点：一一 常闭触点： 米 K50 K:表示十进制数 50:表示PLC内部时钟脉冲的扫描次数 PLC内部有三种时钟脉冲，分别是100MS、10MS、1MS 延时时间等于对应的时钟脉冲乘以扫描次数
定时器的作用： 定时器的结构： 线圈： T0 K50 常开触点： 常闭触点： K：表示十进制数 50：表示PLC内部时钟脉冲的扫描次数 PLC内部有三种时钟脉冲，分别是100MS、10MS、1MS 延时时间等于对应的时钟脉冲乘以扫描次数 在程序中起延时作用
