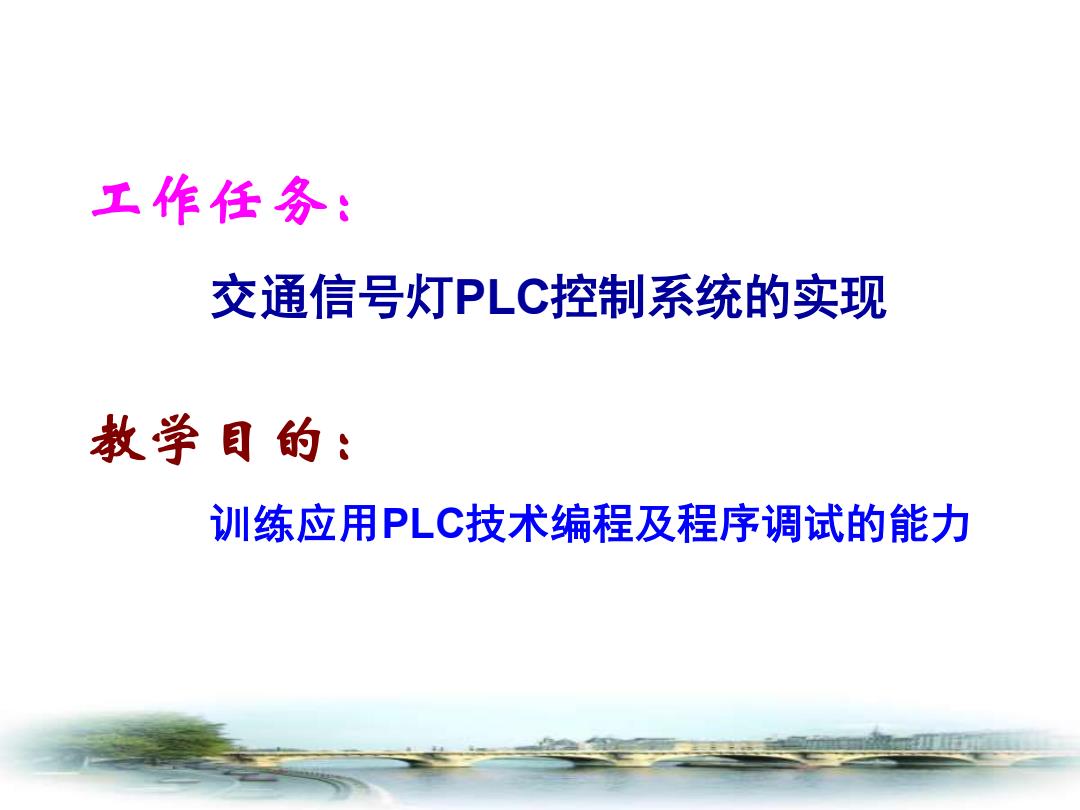

工作任务： 交通信号灯PLC控制系统的实现 教学目的： 川练应用PLC技术编程及程序调试的能力
工作任务： 交通信号灯PLC控制系统的实现 教学目的： 训练应用PLC技术编程及程序调试的能力
控制要求： ◆采用PLC控制 PLC选型及VO地址分配 设计PLC外部电路 根据动作时序图设计用户软件 进行系统调试
控制要求： ◆ 采用PLC控制 ◆ PLC选型及I/O地址分配 ◆ 设计PLC外部电路 ◆ 根据动作时序图设计用户软件 ◆ 进行系统调试
①明确控制要求 基于工作过程的工作任务分解 ②PLC选型及/O信号分配 ③/O硬件接线 ④软件（控制程序)设计 ⑤系统调试
基于工作过程的工作任务分解 ①明确控制要求 ②PLC选型及I/O信号分配 ③I/O硬件接线 ④软件（控制程序）设计 ⑤系统调试
1、控制要求 启动0 停止 X1 交通灯演示图 XO 南北 YO 东西向 Y1 0●● Y2 东 西 Y3 南北向 Y4 Y5 20s 10s 6s 4s 一个工作周期
1、控制要求
2、PLC选型及的VO分配（选FX2N-32MR) 输入 输出 器件 地址 功能说明 器件 地址 功能说明 SBO XO 启动按钮 G1 YO 东西向绿灯 SB1 X1 停止按钮 Y1 Y1 东西向黄灯 R1 Y2 东西向红灯 G2 Y3 南北向绿灯 Y2 Y4 南北向黄灯 R2 Y5 南北向红灯 接线图
输 入 输 出 器件 地址 功能说明 器件 地址 功能说明 SB0 X0 启动按钮 G1 Y0 东西向绿灯 SB1 X1 停止按钮 Y1 Y1 东西向黄灯 R1 Y2 东西向红灯 G2 Y3 南北向绿灯 Y2 Y4 南北向黄灯 R2 Y5 南北向红灯 2、PLC选型及的I/O分配（选FX2N-32MR） 接线图
