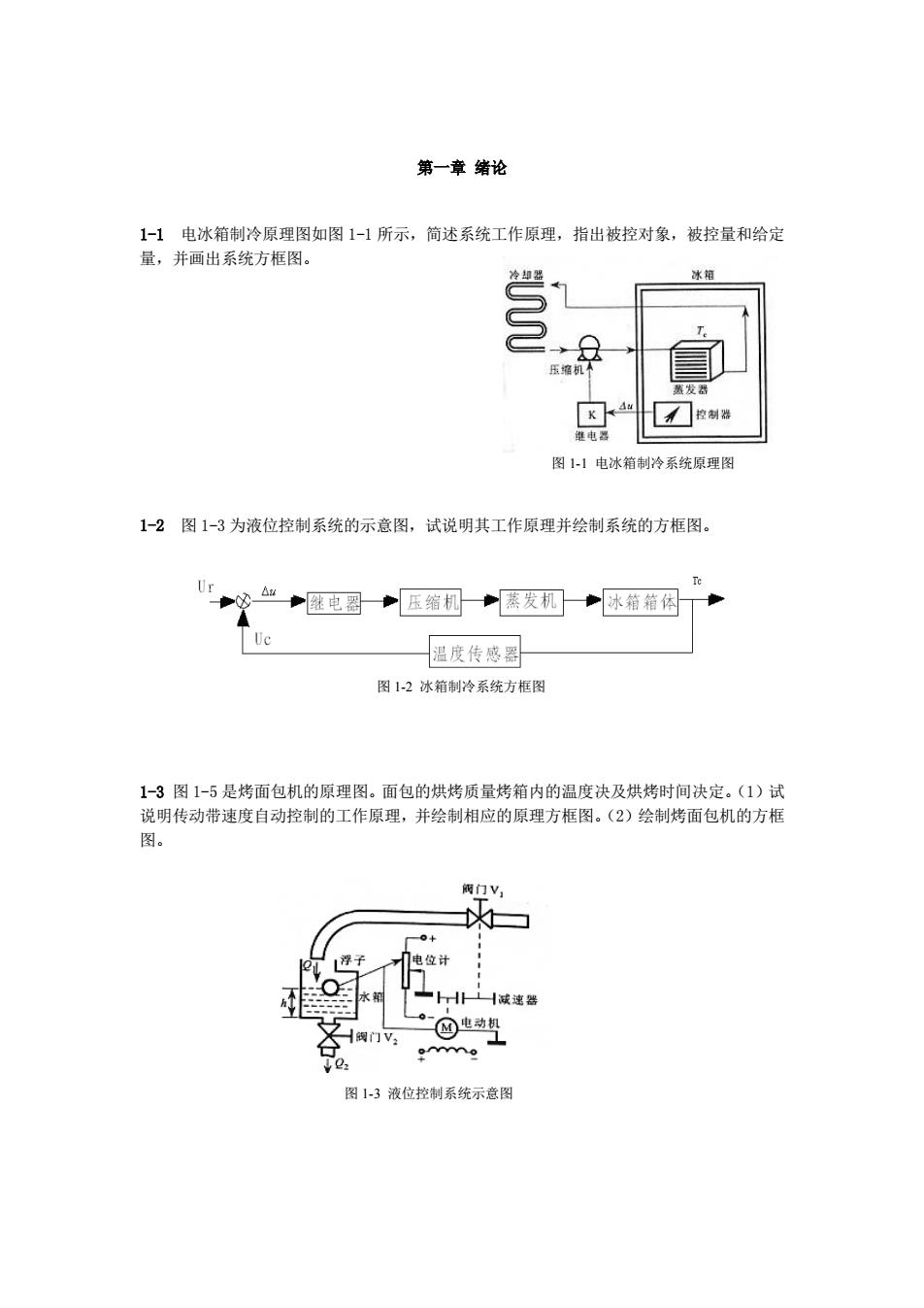

第一章绪论 1-1电冰箱制冷原理图如图1-1所示，简述系统工作原理，指出被控对象，被控量和给定 量，并画出系统方框图。 K4 ☑控制器 单由器 图11电冰箱制冷系统原理图 1-2图1-3为液位控制系统的示意图，试说明其工作原理并绘制系统的方框图。 ◆继电圈◆压缩机蒸发机◆冰箱箱保口 温度传感器 图1-2冰箱制冷系统方框图 1-3图1-5是烤面包机的原理图。面包的烘烤质量烤箱内的温度决及烘烤时间决定。(1)试 说明传动带速度自动控制的工作原理，并绘制相应的原理方框图。(2)绘制烤面包机的方柜 ⑨电动 图13液位控制系统示意图
第一章 绪论 1-1 电冰箱制冷原理图如图 1-1 所示，简述系统工作原理，指出被控对象，被控量和给定 量，并画出系统方框图。 1-2 图 1-3 为液位控制系统的示意图，试说明其工作原理并绘制系统的方框图。 1-3 图 1-5 是烤面包机的原理图。面包的烘烤质量烤箱内的温度决及烘烤时间决定。（1）试 说明传动带速度自动控制的工作原理，并绘制相应的原理方框图。（2）绘制烤面包机的方框 图。 图 1-1 电冰箱制冷系统原理图 图 1-2 冰箱制冷系统方框图 图 1-3 液位控制系统示意图

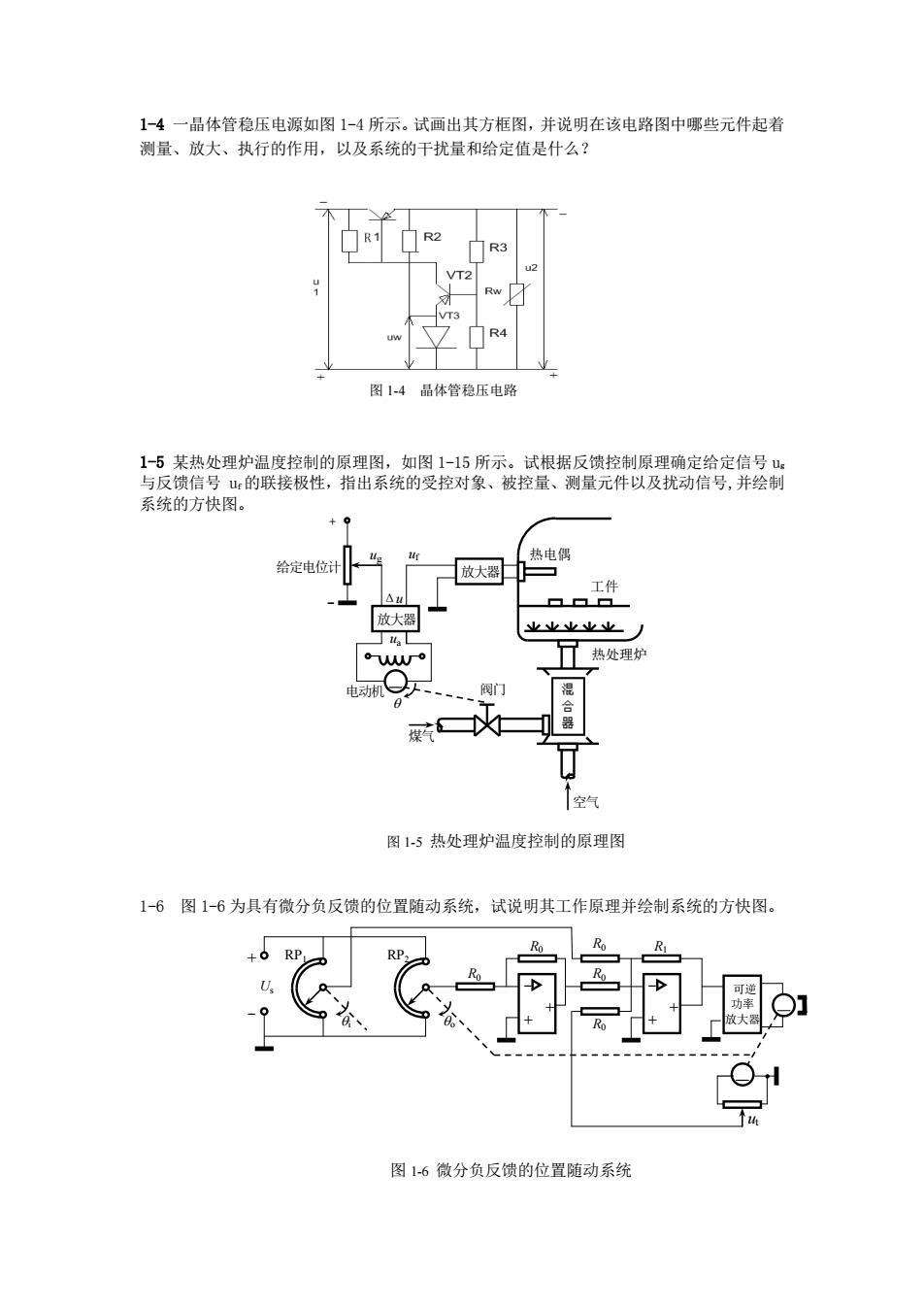

1-4一品体管稳压电源如图1-4所示。试画出其方框图，并说明在该电路图中哪些元件起着 测量、放大、执行的作用，以及系统的干扰量和给定值是什么？ R☑ 图14品体管稳压电路 系统的方快图。 +9 给定电位计 放大器 热电 放大器 厅热处理好 空气 图15热处理炉温度控制的原理图 1-6 图1-6为具有微分负反馈的位置随动系统，试说明其工作原理并绘制系统的方快图 立画 图16微分负反馈的位置随动系统
1-4 一晶体管稳压电源如图 1-4 所示。试画出其方框图，并说明在该电路图中哪些元件起着 测量、放大、执行的作用，以及系统的干扰量和给定值是什么？ 1-5 某热处理炉温度控制的原理图，如图 1-15 所示。试根据反馈控制原理确定给定信号 ug 与反馈信号 uf的联接极性，指出系统的受控对象、被控量、测量元件以及扰动信号,并绘制 系统的方快图。 1-6 图 1-6 为具有微分负反馈的位置随动系统，试说明其工作原理并绘制系统的方快图。 图 1-5 热处理炉温度控制的原理图 图 1-6 微分负反馈的位置随动系统 2A SM - + + - + + + - Us RP1 RP2 R0 R0 R0 R0 R1 1A ut R0 TG i o 可逆 功率 放大器 + M Δu ug uf 给定电位计 - 电动机 煤气 空气 阀门 热处理炉 工件 热电偶 放大器 放大器 ua 图 1-4 晶体管稳压电路

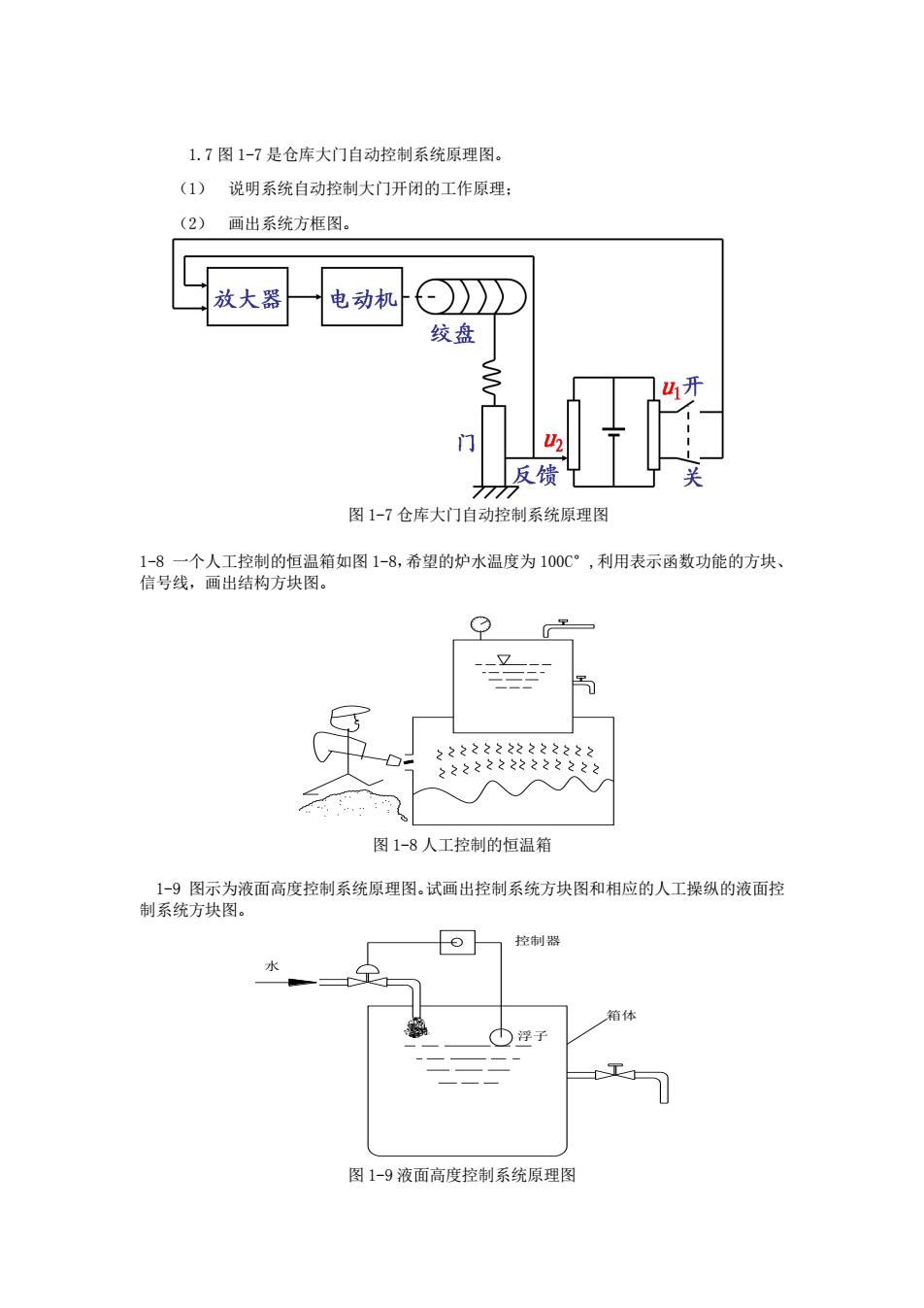

1.7图1-7是仓库大门自动控制系统原理图。 (1)说明系统自动控制大门开闭的工作原理： (2)画出系统方框图。 放大器 电动机 绞盘 门 反馈已 7 图1-7仓库大门自动控制系统原理图 线个个拉刺的温箱如图1-8希塑的炉水温度为10C 利用表示函数功能的方块 信号线， 画出结构 图1-8人工控制的恒温箱 1-9图示为液面高度控制系统原理图。试画出控制系统方块图和相应的人工操纵的液面控 制系统方块图。 O控制器 箱休 图1-9液面高度控制系统原理图
1.7 图 1-7 是仓库大门自动控制系统原理图。 （1） 说明系统自动控制大门开闭的工作原理； （2） 画出系统方框图。 图 1-7 仓库大门自动控制系统原理图 1-8 一个人工控制的恒温箱如图 1-8，希望的炉水温度为 100C°,利用表示函数功能的方块、 信号线，画出结构方块图。 图 1-8 人工控制的恒温箱 1-9 图示为液面高度控制系统原理图。试画出控制系统方块图和相应的人工操纵的液面控 制系统方块图。 浮子 箱体 控制器 水 图 1-9 液面高度控制系统原理图
