5.2数控机床的主运动 (2)通过皮带传动的主传动 优点：结构简单， 安装调试 方便，传动平稳，在一定条 件下能满足转速与转矩的输 出要求。 缺点：调速范围比（恒功率 主轴电机 调速范围与恒扭矩调速范围 之比)受电机调速范围比的 约束。 应用：低扭矩输出要求的小 型数控机床主轴上
6 （2）通过皮带传动的主传动 优点：结构简单，安装调试 方便，传动平稳，在一定条 件下能满足转速与转矩的输 出要求。 缺点：调速范围比（恒功率 调速范围与恒扭矩调速范围 之比）受电机调速范围比的 约束。 应用：低扭矩输出要求的小 型数控机床主轴上。 5.2 数控机床的主运动
5.2数控机床的主运动 (3)电机直接驱动的主轴结构（两种类型） 电机通过精密联轴器与主轴联接。 主轴机 特点：结构紧凑、传动效率高，主轴 的特性与电机输出特性完全一致，因 而在使用上受到一定限制。 主轴与电机转子为一体，称电主轴。 特点：结构紧凑，惯量小，响应快。制 主轴电 造和控制要求高。如主轴的散热、动平 衡、支承、润滑及控制等。造价高。 应用：多用于高速加工。 7
7 （3）电机直接驱动的主轴结构（两种类型） 电机通过精密联轴器与主轴联接。 特点：结构紧凑、传动效率高，主轴 的特性与电机输出特性完全一致，因 而在使用上受到一定限制。 主轴与电机转子为一体，称电主轴。 特点：结构紧凑，惯量小，响应快。制 造和控制要求高。如主轴的散热、动平 衡、支承、润滑及控制等。造价高。 应用：多用于高速加工。 5.2 数控机床的主运动
5.2数控机床的主运动 5.2.3主轴典型控制功能 1.主轴准停装置 功能：当特殊加工或自动换刀，主轴在圆周方向 上能准确的停在一个固定角度上。 机械式准停装置： LS2 LS 机械准停装置比较准确可 靠，但结构较复杂。 1-无触点开关2-感应块3-凸轮定位盘 区o 4-定位液压缸5-定向滚轮6-定位活塞
8 5.2.3 主轴典型控制功能 1. 主轴准停装置 机械式准停装置： 功能：当特殊加工或自动换刀，主轴在圆周方向 上能准确的停在一个固定角度上。 1-无触点开关 2-感应块 3-凸轮定位盘 4-定位液压缸 5-定向滚轮 6-定位活塞 机械准停装置比较准确可 靠，但结构较复杂。 5.2 数控机床的主运动

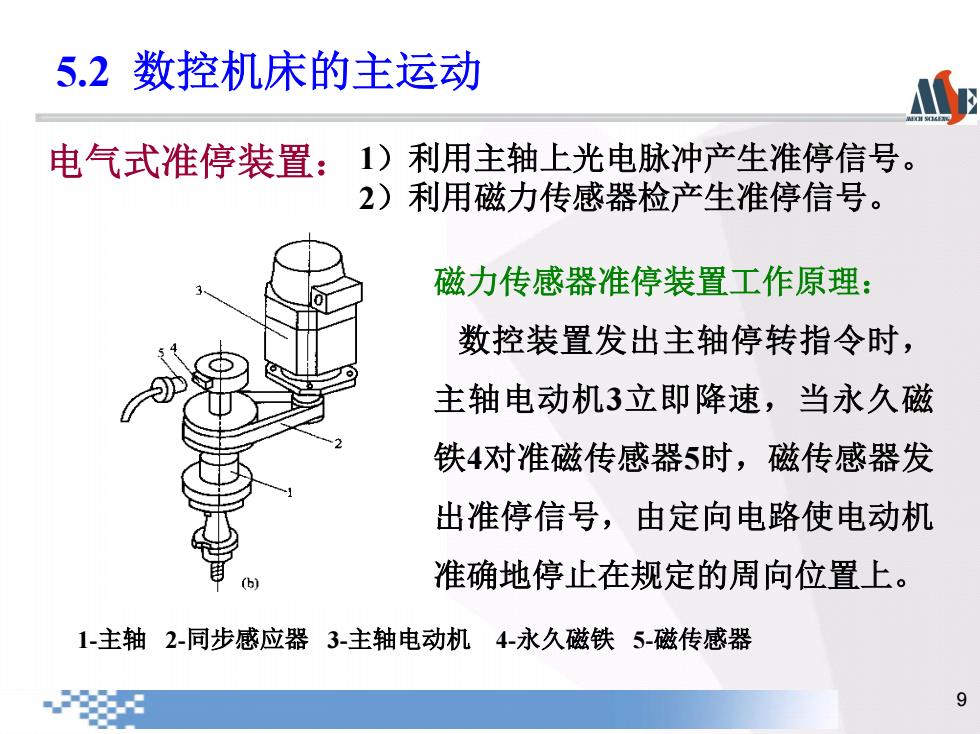

5.2数控机床的主运动 电气式准停装置： 1)利用主轴上光电脉冲产生准停信号。 2)利用磁力传感器检产生准停信号。 磁力传感器准停装置工作原理： 数控装置发出主轴停转指令时， 主轴电动机3立即降速，当永久磁 铁4对准磁传感器5时，磁传感器发 出准停信号，由定向电路使电动机 (b) 准确地停止在规定的周向位置上。 1-主轴2-同步感应器3-主轴电动机4-永久磁铁5-磁传感器 9
9 电气式准停装置： 1-主轴 2-同步感应器 3-主轴电动机 4-永久磁铁 5-磁传感器 磁力传感器准停装置工作原理： 数控装置发出主轴停转指令时， 主轴电动机3立即降速，当永久磁 铁4对准磁传感器5时，磁传感器发 出准停信号，由定向电路使电动机 准确地停止在规定的周向位置上。 1）利用主轴上光电脉冲产生准停信号。 2）利用磁力传感器检产生准停信号。 5.2 数控机床的主运动
