第五章含有运算放大器的电阻电路 一、重点和难点 1.重点 (1)运算放大器的电路模型和外部特性 运算放大器简称运放，学习时对其外特性要有足够的认识，并以运放外特性的线性部分 为依据建立其电路模型。分析含有运放的电路时，必须熟悉地运用运放的电路模型来分析。 (2)含有理想运算放大器的电路的分析 在实际分析电路时，为了简化分析，一般假设运放是在理想化的条件下工作的，这样做 在许多场合下不会造成很大误差。因此，分析和求解含有理想运放的电路是本章的重点内容。 (3)熟悉一些含有运算放大器的典型电路 运放可以完成比例、加减、积分与微分以及乘除等运算，是电路中一个重要的多端器件， 它的应用十分广泛，因此熟悉一些含有运放的典型电路也是本章的重点内容。 2.难点 (1)运算放大器的电路模型： (2)理想运算放大器两个规则的应用： (3)典型电路分析。 二、学习方法指导 1.学习要点 (1)运算放大器的电路模型： (2)运算放大器在理想化条件下的外部特性： (3)含理想运放的电阻电路的分析： (4)几个典型电路。 2.内容概述 (1)运算放大器的电路模型 运放是一种集成电路。一般放大器作用是把输入电压放大一定倍数后再输送出去，其输 出电压与输入电压的比值称为电压放大倍数或电压增益。运放是一种高增益、高输入电阻、 低输出电阻的放大器。 分析含有运放的电路时，要注意运放的倒向输入端（反相输入），非倒向输入端（同相 输入)输出端对地的电压分别用、叶、40表示。 如果在运放的输入端同时加输入电压-、+则， o=A (+-=A ud 其中，A为运放的电压放大倍数，d称为差分输入电压。 在求解具有运放的电路是，可先画出运放的电路模型，然后按类似于求解受控源电路的 方法来分析电路。 (2)含理想运算放大器电阻电路的分析方法 1)理想运算放大器 在理想化情况下， A→o,o为有限值，则d-0,即叶=，两个输入端之间相当于短路（虚短路） →0，i+=0,i-0。即从输入端看进去，元件相当于开路（虚断路）

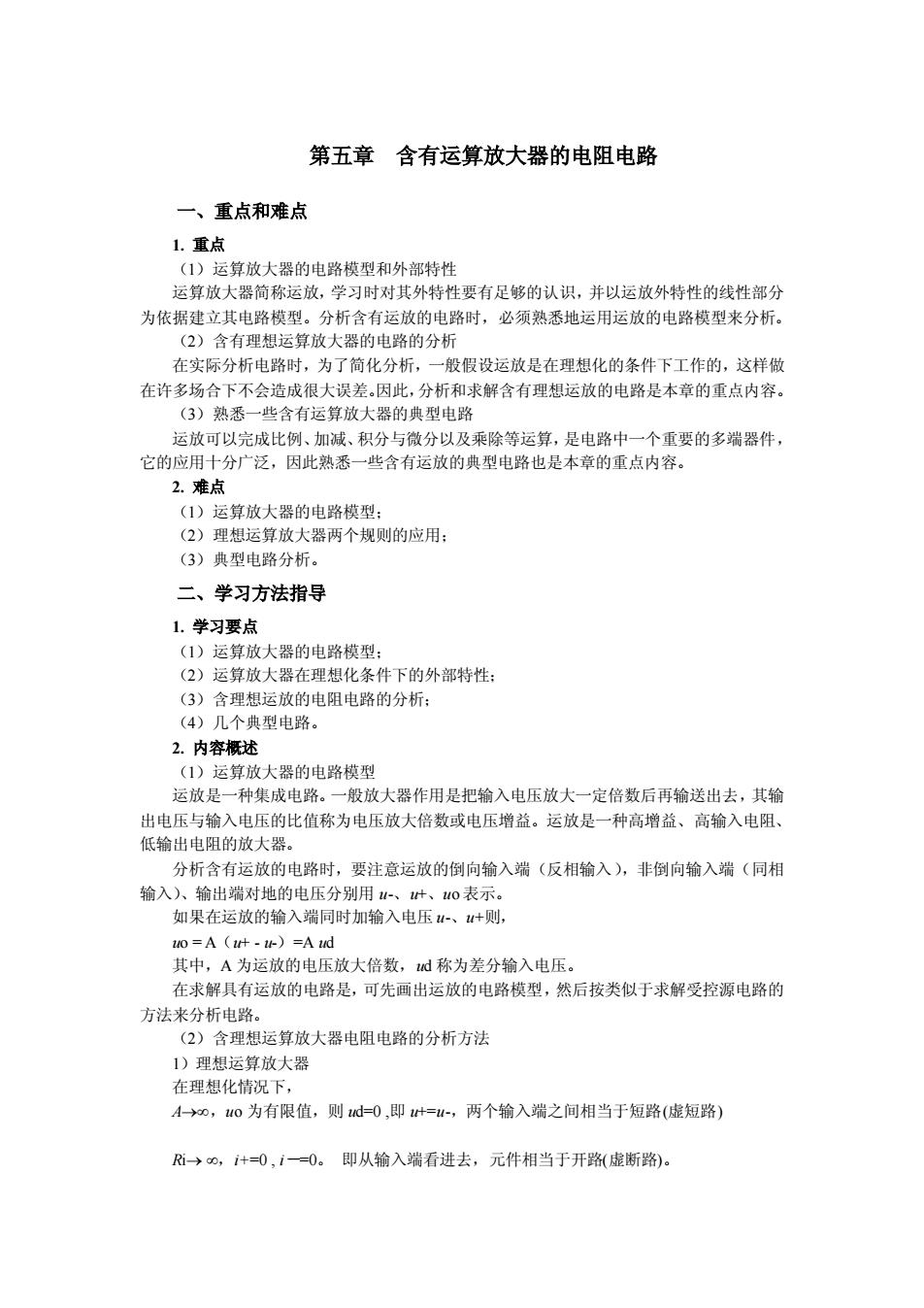

第五章 含有运算放大器的电阻电路 一、重点和难点 1. 重点 （1）运算放大器的电路模型和外部特性 运算放大器简称运放，学习时对其外特性要有足够的认识，并以运放外特性的线性部分 为依据建立其电路模型。分析含有运放的电路时，必须熟悉地运用运放的电路模型来分析。 （2）含有理想运算放大器的电路的分析 在实际分析电路时，为了简化分析，一般假设运放是在理想化的条件下工作的，这样做 在许多场合下不会造成很大误差。因此，分析和求解含有理想运放的电路是本章的重点内容。 （3）熟悉一些含有运算放大器的典型电路 运放可以完成比例、加减、积分与微分以及乘除等运算，是电路中一个重要的多端器件， 它的应用十分广泛，因此熟悉一些含有运放的典型电路也是本章的重点内容。 2. 难点 （1）运算放大器的电路模型； （2）理想运算放大器两个规则的应用； （3）典型电路分析。 二、学习方法指导 1. 学习要点 （1）运算放大器的电路模型； （2）运算放大器在理想化条件下的外部特性； （3）含理想运放的电阻电路的分析； （4）几个典型电路。 2. 内容概述 （1）运算放大器的电路模型 运放是一种集成电路。一般放大器作用是把输入电压放大一定倍数后再输送出去，其输 出电压与输入电压的比值称为电压放大倍数或电压增益。运放是一种高增益、高输入电阻、 低输出电阻的放大器。 分析含有运放的电路时，要注意运放的倒向输入端（反相输入），非倒向输入端（同相 输入）、输出端对地的电压分别用 u-、u+、uo表示。 如果在运放的输入端同时加输入电压 u-、u+则， uo = A（u+ - u-）=A ud 其中，A 为运放的电压放大倍数，ud 称为差分输入电压。 在求解具有运放的电路是，可先画出运放的电路模型，然后按类似于求解受控源电路的 方法来分析电路。 （2）含理想运算放大器电阻电路的分析方法 1）理想运算放大器 在理想化情况下， A，uo 为有限值，则 ud=0 ,即 u+=u-，两个输入端之间相当于短路(虚短路) Ri ，i+=0 , i－=0。 即从输入端看进去，元件相当于开路(虚断路)
2)含有理想运算放大器的电路的分析 对含有理想运放的电路，应合理运用理想运放虚断和虚断两条原则，并结合结点电压法 进行求解。需注意：在对理想运放输入端列写KCL方程时，由于理想运放输入电流为零， 故可视为开路，由于运放输出端的电流事先无法确定，故不宜对该结点列写KCL方程

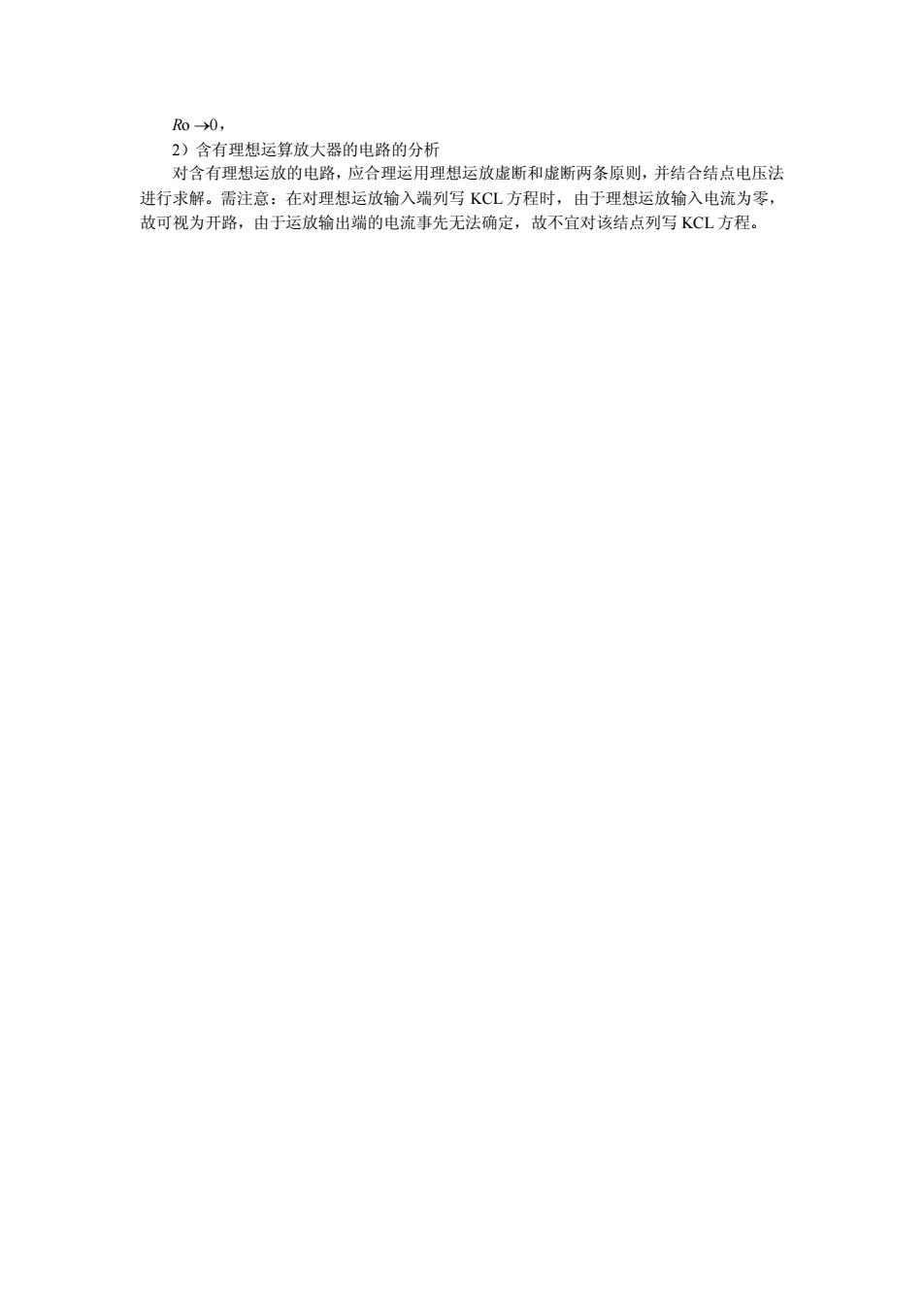

Ro 0， 2）含有理想运算放大器的电路的分析 对含有理想运放的电路，应合理运用理想运放虚断和虚断两条原则，并结合结点电压法 进行求解。需注意：在对理想运放输入端列写 KCL 方程时，由于理想运放输入电流为零， 故可视为开路，由于运放输出端的电流事先无法确定，故不宜对该结点列写 KCL 方程
