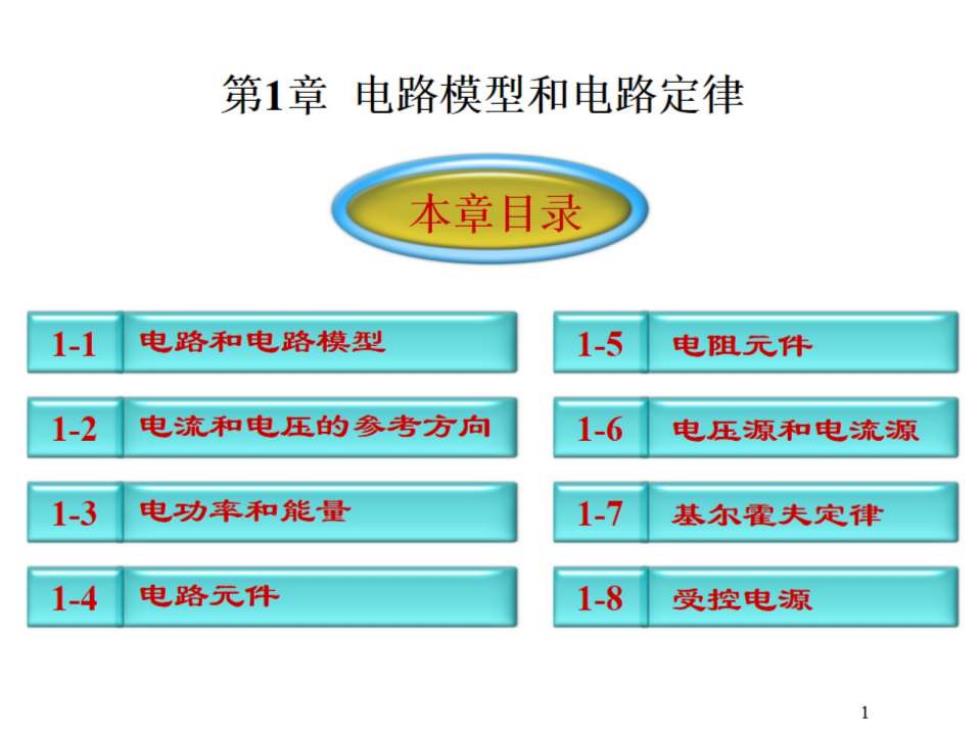

第1章电路模型和电路定律 本章目录 1-1 电路和电路模型 1-5 电阻元件 1-2 电流和电压的参考方向 1-6 电压源和电流源 1-3 电功率和能量 1-7 基尔霍夫定律 1-4 电路元件 1-8 受控电源 1

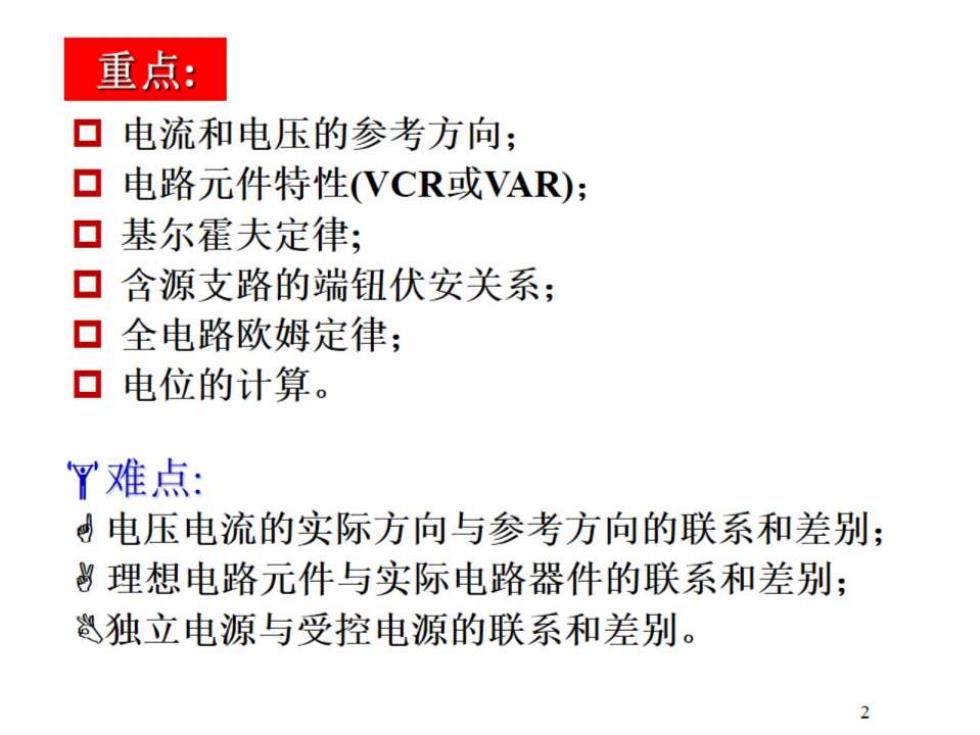

重点： ▣电流和电压的参考方向： ▣ 电路元件特性(VCR或VAR); 口基尔霍夫定律； ▣含源支路的端钮伏安关系； ▣全电路欧姆定律； 口电位的计算。 T难点： 电压电流的实际方向与参考方向的联系和差别 理想电路元件与实际电路器件的联系和差别； 邕独立电源与受控电源的联系和差别。 2

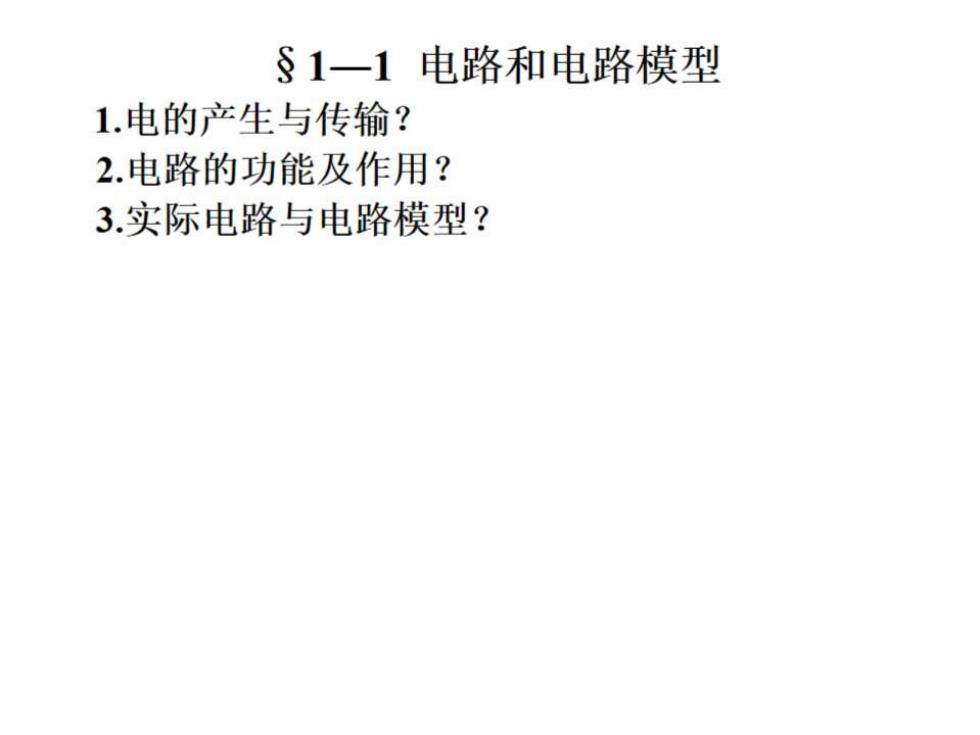

§1一1电路和电路模型 1.电的产生与传输？ 2.电路的功能及作用？ 3.实际电路与电路模型？

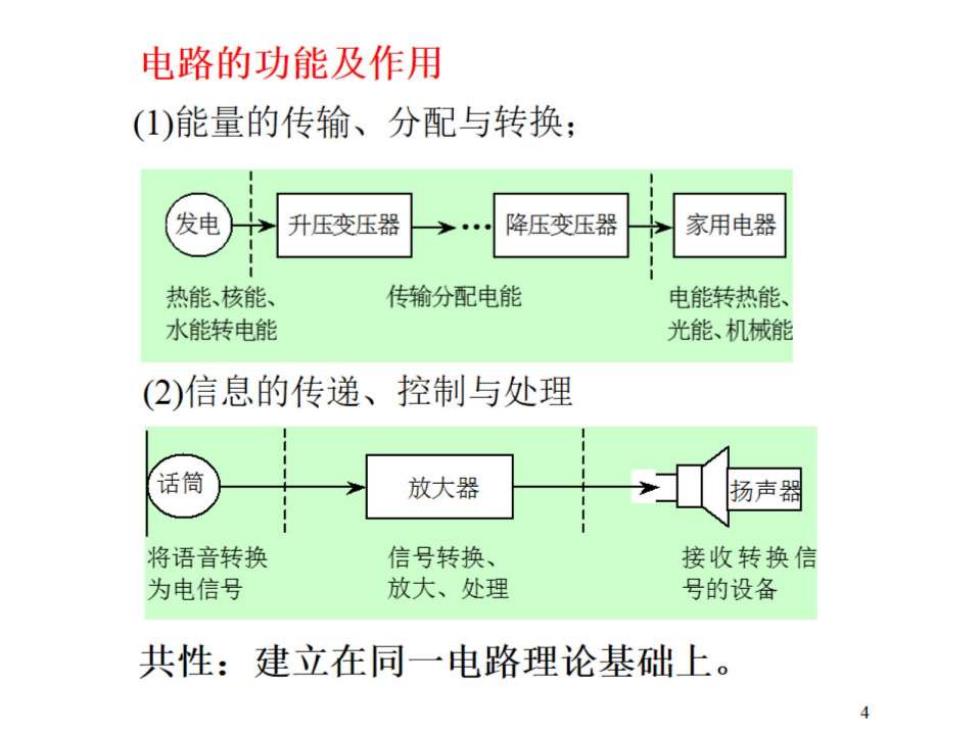

电路的功能及作用 (1)能量的传输、分配与转换； 发电 升压变压器 降压变压器 家用电器 热能、核能、 传输分配电能 电能转热能、 水能转电能 光能、机械能 (2)信息的传递、控制与处理 话筒 放大器 扬声器 将语音转换 信号转换、 接收转换信 为电信号 放大、处理 号的设备 共性：建立在同一电路理论基础上

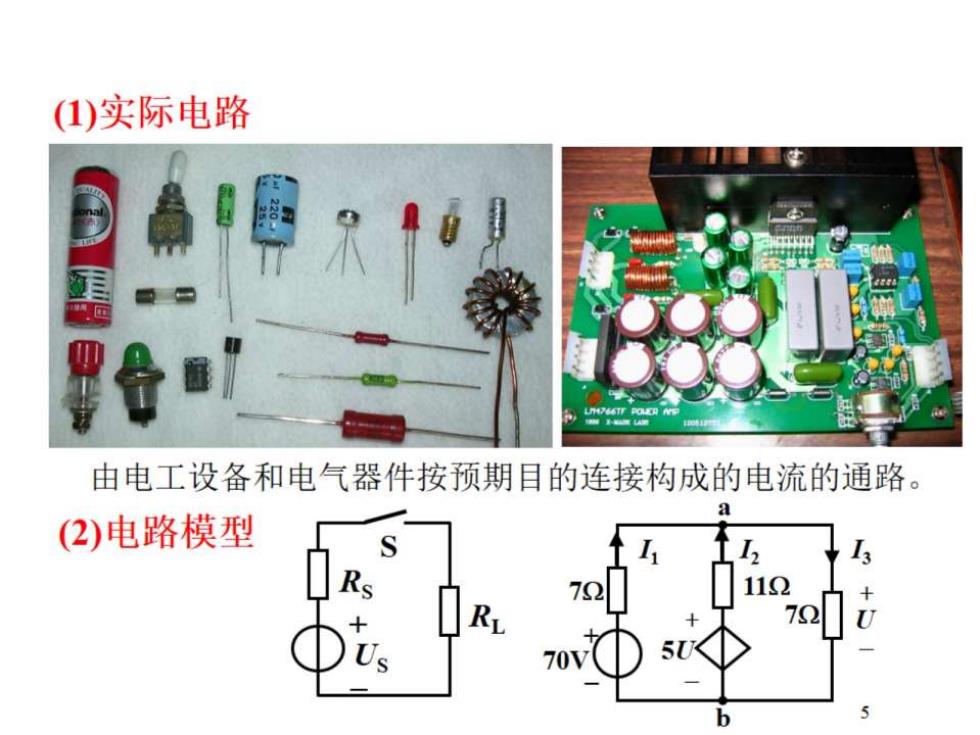

(1)实际电路 由电工设备和电气器件按预期目的连接构成的电流的通路。 (2)电路模型 Rs 2 R Us
