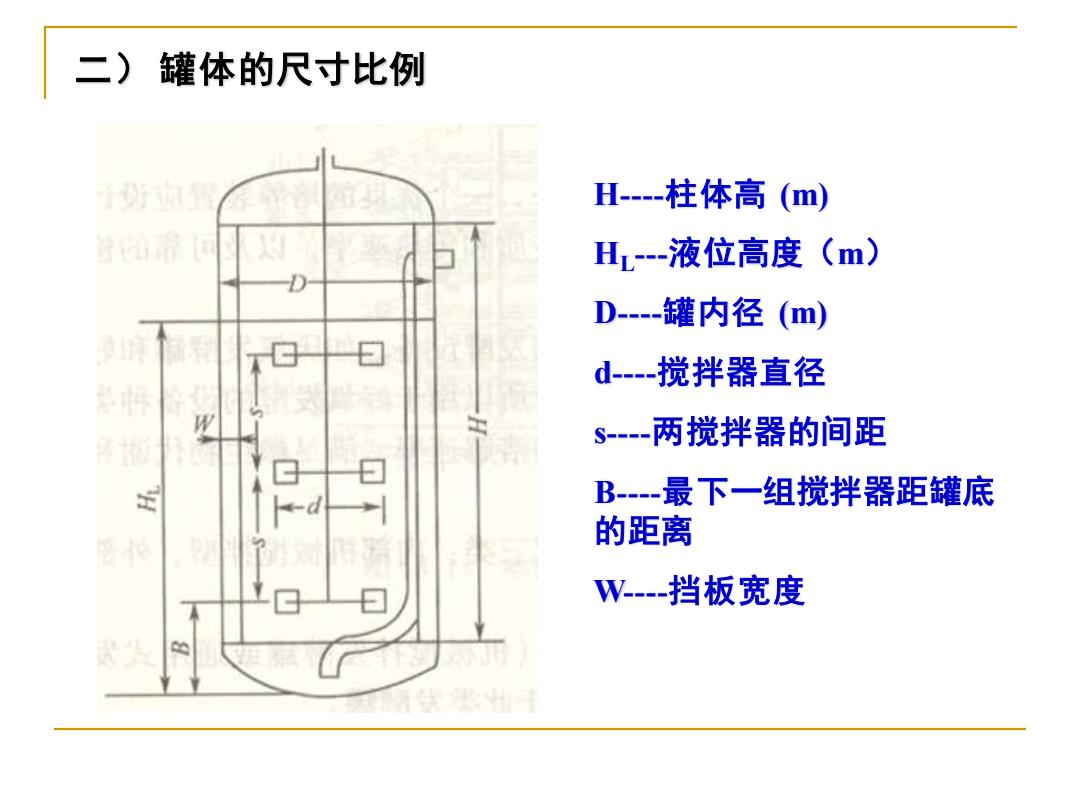

二)罐体的尺寸比例 好 H--柱体高(m) 雅正 H-液位高度（m) D-罐内径(m) E d-搅拌器直径 s--两搅拌器的间距 B--最下一组搅拌器距罐底 的距离 W-挡板宽度 州
二） 罐体的尺寸比例 H----柱体高 (m) HL---液位高度（m） D----罐内径 (m) d----搅拌器直径 s----两搅拌器的间距 B----最下一组搅拌器距罐底 的距离 W----挡板宽度

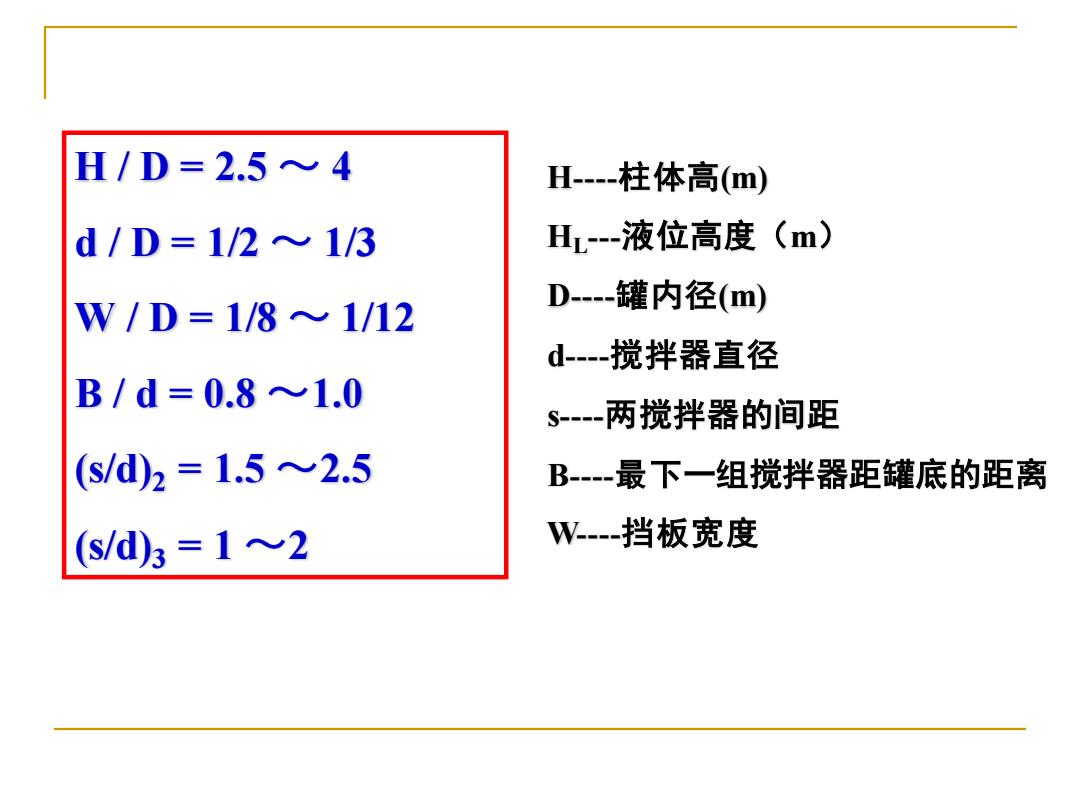

H/D=2.5≈4 H-柱体高(m) d/D=1/2≈1/3 H-液位高度（m) D--罐内径(m) W/D=1/8~≈1/12 d--搅拌器直径 B/d=0.81.0 S-两搅拌器的间距 (/d)2=1.52.5 B--最下一组搅拌器距罐底的距离 (S/d)3=1≈2 W-挡板宽度
H / D = 2.5 ～ 4 d / D = 1/2 ～ 1/3 W / D = 1/8 ～ 1/12 B / d = 0.8 ～1.0 (s/d)2 = 1.5 ～2.5 (s/d)3 = 1 ～2 H----柱体高(m) HL---液位高度（m） D----罐内径(m) d----搅拌器直径 s----两搅拌器的间距 B----最下一组搅拌器距罐底的距离 W----挡板宽度

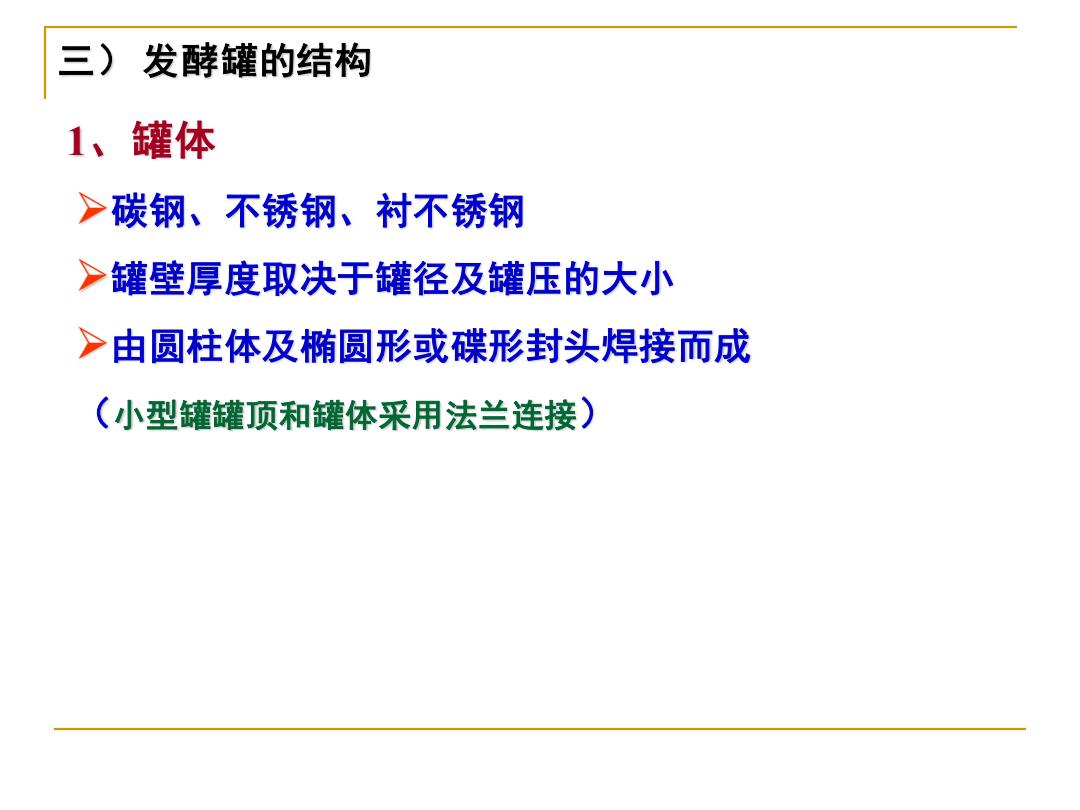

三)发酵罐的结构 1、罐体 >碳钢、不锈钢、衬不锈钢 >罐壁厚度取决于罐径及罐压的大小 >由圆柱体及椭圆形或碟形封头焊接而成 (小型罐罐顶和罐体采用法兰连接)
三） 发酵罐的结构 1、罐体 ➢碳钢、不锈钢、衬不锈钢 ➢罐壁厚度取决于罐径及罐压的大小 ➢由圆柱体及椭圆形或碟形封头焊接而成 （小型罐罐顶和罐体采用法兰连接）

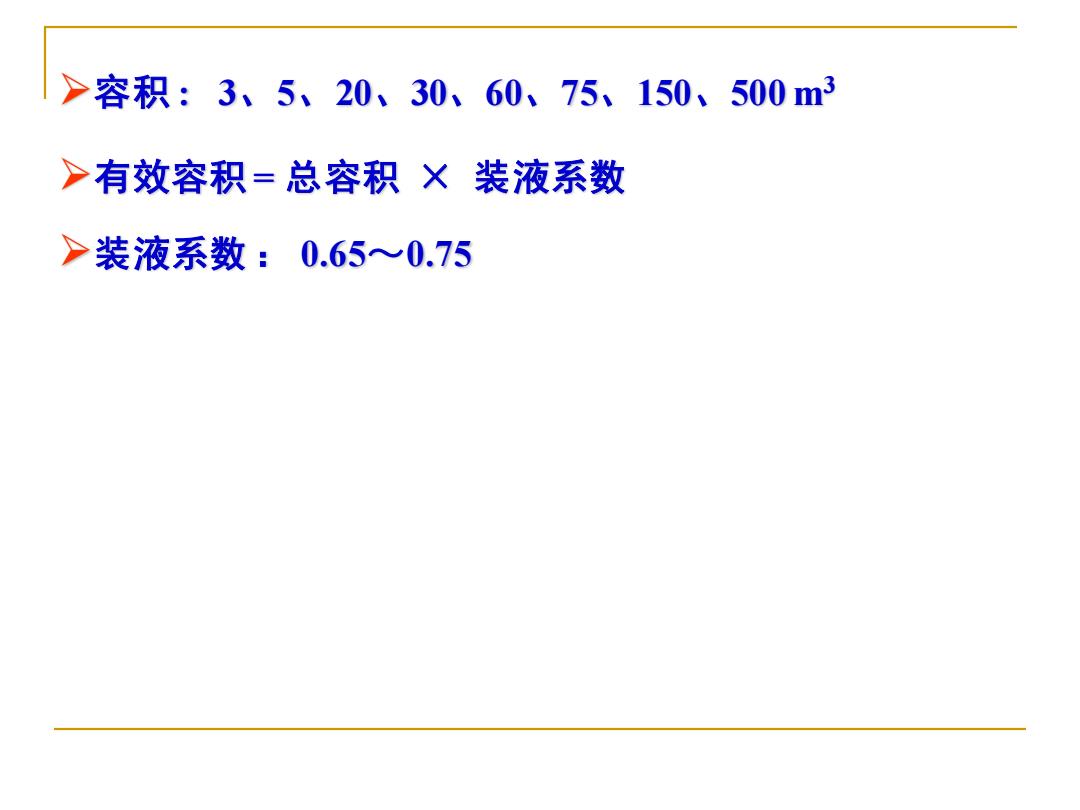

>容积：3、5、20、30、60、75、150、500m3 >有效容积=总容积×装液系数 >装液系数：0.650.75
➢容积 : 3、5、20、30、60、75、150、500 m3 ➢有效容积 = 总容积 × 装液系数 ➢装液系数 ： 0.65～0.75

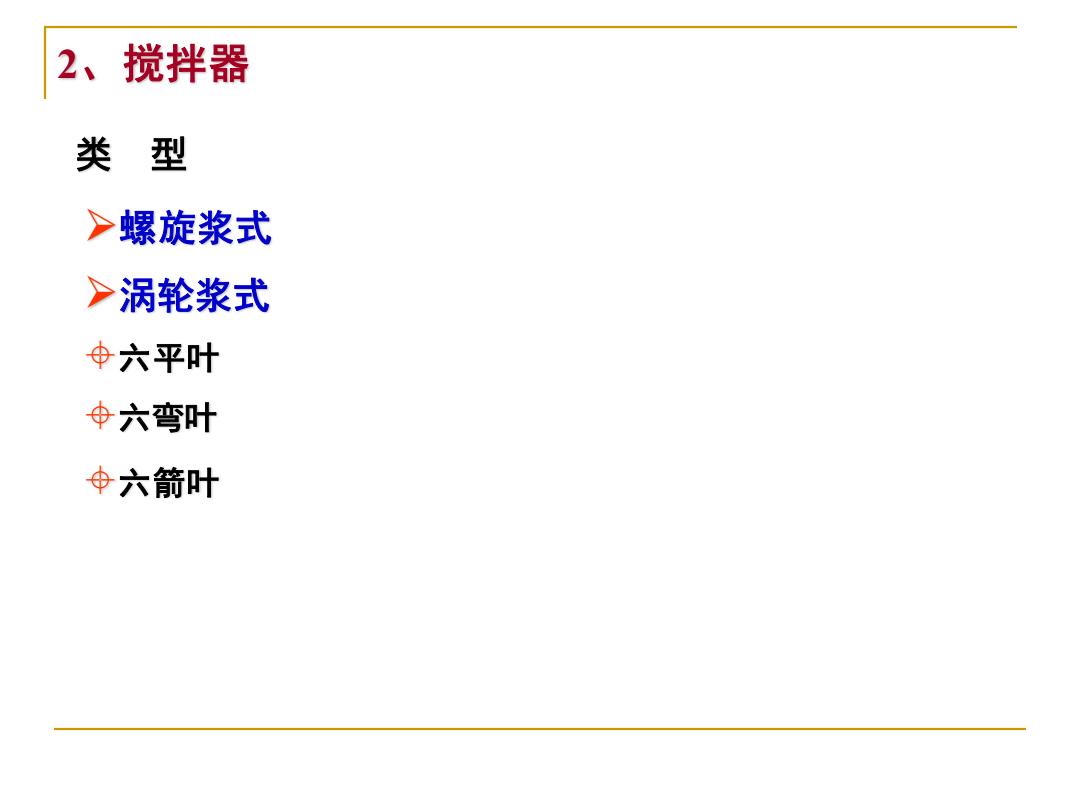

2、搅拌器 类型 >螺旋浆式 >涡轮浆式 ⊕六平叶 Φ六弯叶 Φ六箭叶
2、搅拌器 类 型 ➢螺旋浆式 ➢涡轮浆式 六平叶 六弯叶 六箭叶
