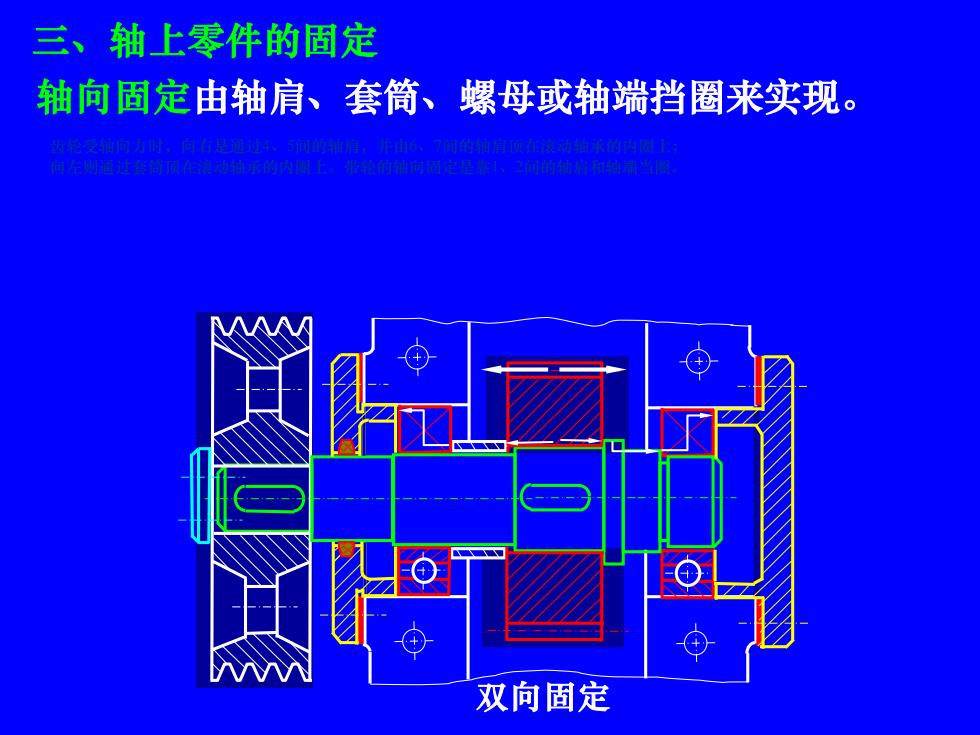

三、轴上零件的固定 轴向固定由轴肩、套简、螺母或轴端挡圈来实现。 西受问力时。向是到4、5可的山年，由、阿的通润在对福的内 闻图过著司厦动箱求阴内上串轮的轴词调定是家1、间的辑到高当 双向固定
轴向固定由轴肩、套筒、螺母或轴端挡圈来实现。 三、轴上零件的固定 齿轮受轴向力时，向右是通过4、5间的轴肩，并由6、7间的轴肩顶在滚动轴承的内圈上； 向左则通过套筒顶在滚动轴承的内圈上。带轮的轴向固定是靠1、2间的轴肩和轴端当圈。 双向固定

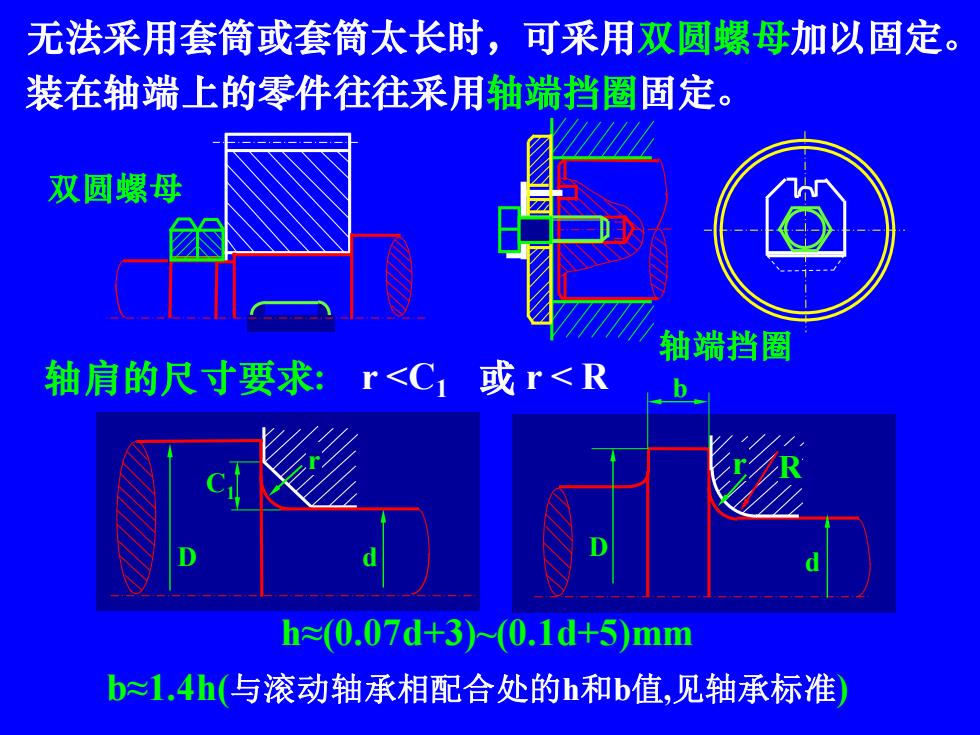

无法采用套简或套简太长时，可采用双圆螺母加以固定。 装在轴端上的零件往往采用轴端挡圈固定。 双圆螺母 轴端挡圈 轴肩的尺寸要求：r<C,或r<R b d h≈(0.07d+3)(0.1d+5)mm b≈1.4h(与滚动轴承相配合处的h和b值，见轴承标准
无法采用套筒或套筒太长时，可采用双圆螺母加以固定。 轴肩的尺寸要求: r <C1 或 r < R b≈1.4h(与滚动轴承相配合处的h和b值,见轴承标准) D d r R 轴端挡圈 双圆螺母 D d C1 r h≈(0.07d+3)~(0.1d+5)mm 装在轴端上的零件往往采用轴端挡圈固定。 h C1 h D d r D d r R b
