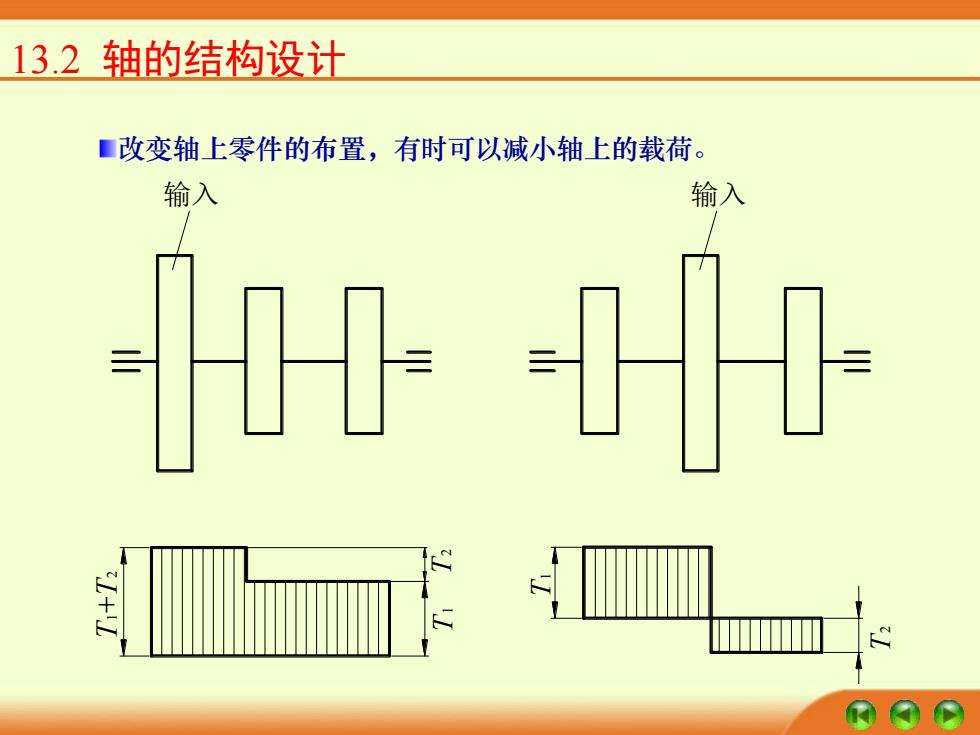

13.2轴的结构设计 ■改变轴上零件的布置，有时可以减小轴上的载荷。 输入 输入 [0
13.2 轴的结构设计 改变轴上零件的布置，有时可以减小轴上的载荷。 输入 T1+T2 T1 T2 T1 T2 输入
13.2轴的结构设计 ■改进轴上零件的结构也可以减小轴上的载荷。 图13.12卷筒的轮毂结构
改进轴上零件的结构也可以减小轴上的载荷。 13.2 轴的结构设计 图13.12 卷筒的轮毂结构 Mmax Mmax

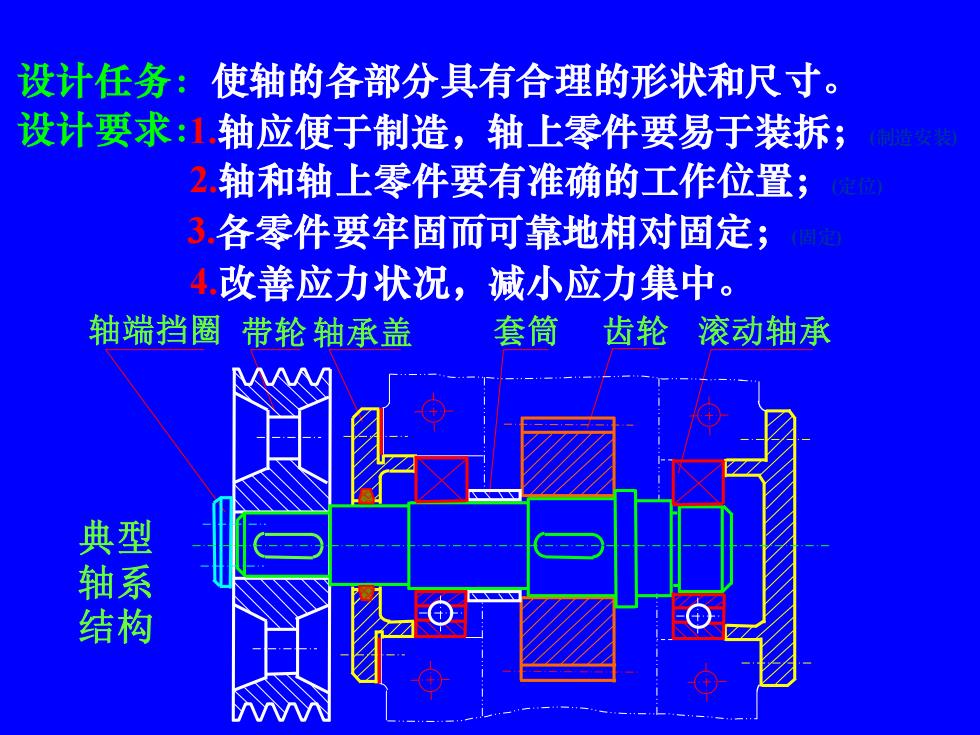

设计任务：使轴的各部分具有合理的形状和尺寸。 设计要求：1，轴应便于制造，轴上零件要易于装拆； 制进安装 2,轴和轴上零件要有准确的工作位置； 3各零件要牢固而可靠地相对固定； 因 4改善应力状况，减小应力集中。 轴端挡圈带轮轴承盖 套筒齿轮 滚动轴承 霸
设计任务：使轴的各部分具有合理的形状和尺寸。 设计要求：1.轴应便于制造，轴上零件要易于装拆；(制造安装) 2.轴和轴上零件要有准确的工作位置；(定位) 3.各零件要牢固而可靠地相对固定；(固定) 4.改善应力状况，减小应力集中。 轴端挡圈 带轮 轴承盖 套筒 齿轮 滚动轴承 典型 轴系 结构
一、制造安装要求 为便于轴上零件的装拆，一般轴都做成从轴端逐渐向 中间增大的阶梯状。零件前安劳 装零件的轴端应有倒角，需要磨削的轴端有砂轮越程槽， 车螺纹的轴端应有退刀槽。 倒角 ② ③ ④ ⑤⑥⑦
④ 为便于轴上零件的装拆，一般轴都做成从轴端逐渐向 中间增大的阶梯状。零件的安装次序 一、制造安装要求 装零件的轴端应有倒角，需要磨削的轴端有砂轮越程槽， 车螺纹的轴端应有退刀槽。 ② ③ ⑥ ⑦ ① ⑤ 倒角

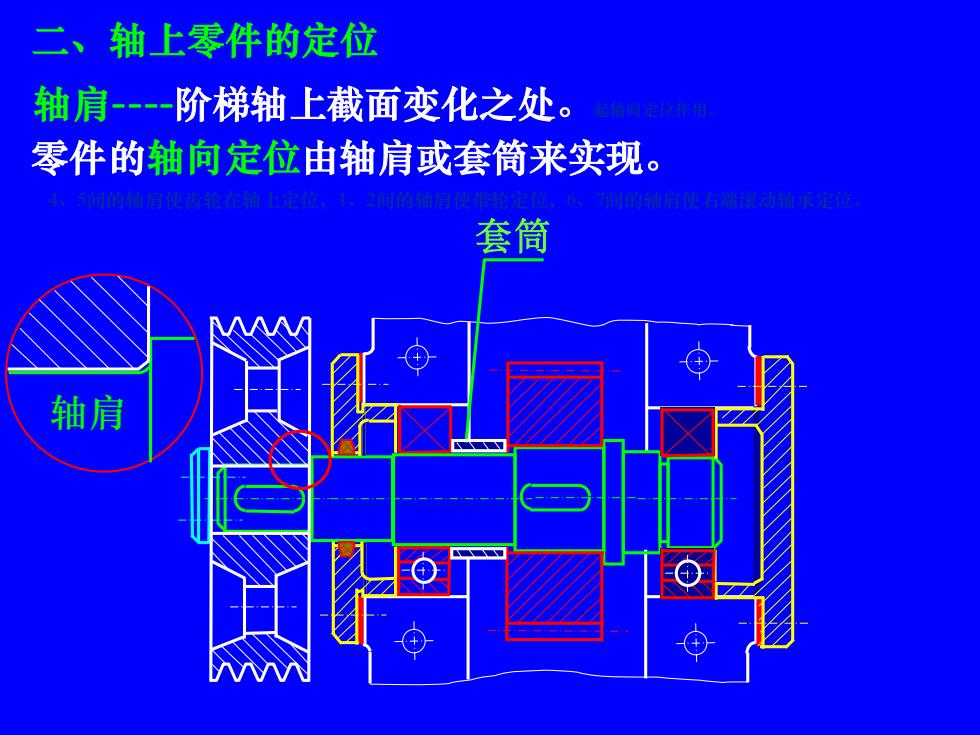

二、轴上零件的定位 轴肩-阶梯轴上截面变化之处。 零件的轴向定位由轴肩或套筒来实现。 5的4有4、13的 间利轴图唐石端被动制定 套筒 轴肩
零件的轴向定位由轴肩或套筒来实现。 二、轴上零件的定位 4、5间的轴肩使齿轮在轴上定位，1、2间的轴肩使带轮定位，6、7间的轴肩使右端滚动轴承定位。 轴肩-阶梯轴上截面变化之处。起轴向定位作用。 轴肩 套筒
