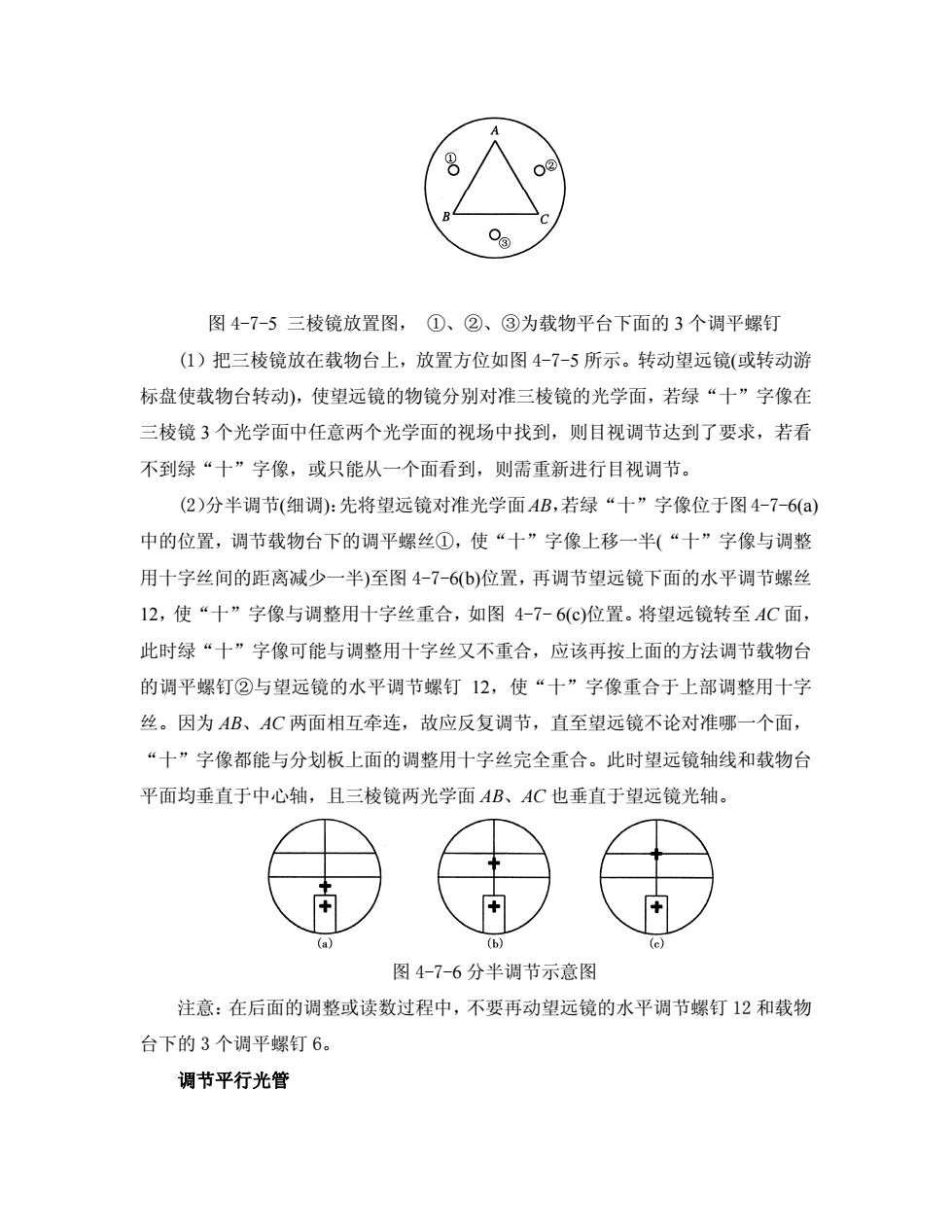

O?图4-7-5三棱镜放置图，①、②、③为载物平台下面的3个调平螺钉（1）把三棱镜放在载物台上，放置方位如图4-7-5所示。转动望远镜（或转动游标盘使载物台转动)，使望远镜的物镜分别对准三棱镜的光学面，若绿“十”字像在三棱镜3个光学面中任意两个光学面的视场中找到，则目视调节达到了要求，若看不到绿“十”字像，或只能从一个面看到，则需重新进行目视调节。(2)分半调节(细调)：先将望远镜对准光学面AB，若绿“十”字像位于图4-7-6(a)中的位置，调节载物台下的调平螺丝①，使“十”字像上移一半（“十”字像与调整用十字丝间的距离减少一半）至图4-7-6（b）位置，再调节望远镜下面的水平调节螺丝12，使“十”字像与调整用十字丝重合，如图4-7-6(c)位置。将望远镜转至AC面，此时绿“十”字像可能与调整用十字丝又不重合，应该再按上面的方法调节载物台的调平螺钉②与望远镜的水平调节螺钉12，使“十”字像重合于上部调整用十字丝。因为AB、AC两面相互牵连，故应反复调节，直至望远镜不论对准哪一个面，“十”字像都能与分划板上面的调整用十字丝完全重合。此时望远镜轴线和载物台平面均垂直于中心轴，且三棱镜两光学面AB、AC也垂直于望远镜光轴。+(a)(b)(c)图4-7-6分半调节示意图注意：在后面的调整或读数过程中，不要再动望远镜的水平调节螺钉12和载物台下的3个调平螺钉6。调节平行光管
图 4-7-5 三棱镜放置图， ①、②、③为载物平台下面的 3 个调平螺钉 (1）把三棱镜放在载物台上，放置方位如图 4-7-5 所示。转动望远镜(或转动游 标盘使载物台转动)，使望远镜的物镜分别对准三棱镜的光学面，若绿“十”字像在 三棱镜 3 个光学面中任意两个光学面的视场中找到，则目视调节达到了要求，若看 不到绿“十”字像，或只能从一个面看到，则需重新进行目视调节。 (2）分半调节(细调)：先将望远镜对准光学面 AB，若绿“十”字像位于图 4-7-6(a) 中的位置，调节载物台下的调平螺丝①，使“十”字像上移一半(“十”字像与调整 用十字丝间的距离减少一半)至图 4-7-6(b)位置，再调节望远镜下面的水平调节螺丝 12，使“十”字像与调整用十字丝重合，如图 4-7- 6(c)位置。将望远镜转至 AC 面， 此时绿“十”字像可能与调整用十字丝又不重合，应该再按上面的方法调节载物台 的调平螺钉②与望远镜的水平调节螺钉 12，使“十”字像重合于上部调整用十字 丝。因为 AB、AC 两面相互牵连，故应反复调节，直至望远镜不论对准哪一个面， “十”字像都能与分划板上面的调整用十字丝完全重合。此时望远镜轴线和载物台 平面均垂直于中心轴，且三棱镜两光学面 AB、AC 也垂直于望远镜光轴。 图 4-7-6 分半调节示意图 注意：在后面的调整或读数过程中，不要再动望远镜的水平调节螺钉 12 和载物 台下的 3 个调平螺钉 6。 调节平行光管

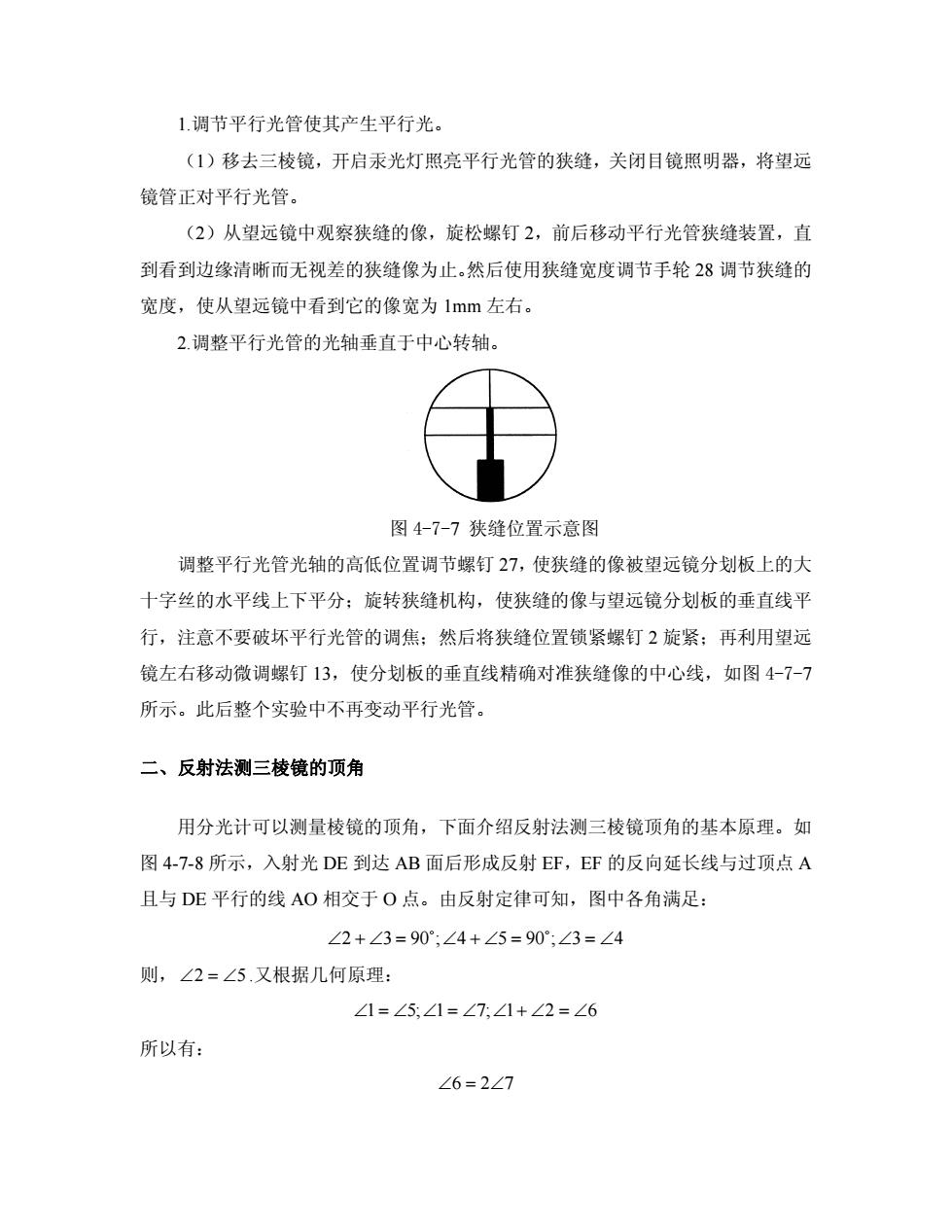

1.调节平行光管使其产生平行光。（1）移去三棱镜，开启汞光灯照亮平行光管的狭缝，关闭目镜照明器，将望远镜管正对平行光管。（2）从望远镜中观察狭缝的像，旋松螺钉2，前后移动平行光管狭缝装置，直到看到边缘清晰而无视差的狭缝像为止。然后使用狭缝宽度调节手轮28调节狭缝的宽度，使从望远镜中看到它的像宽为1mm左右。2.调整平行光管的光轴垂直于中心转轴图4-7-7狭缝位置示意图调整平行光管光轴的高低位置调节螺钉27，使狭缝的像被望远镜分划板上的大十字丝的水平线上下平分；旋转狭缝机构，使狭缝的像与望远镜分划板的垂直线平行，注意不要破坏平行光管的调焦：然后将狭缝位置锁紧螺钉2旋紧：再利用望远镜左右移动微调螺钉13，使分划板的垂直线精确对准狭缝像的中心线，如图4-7-7所示。此后整个实验中不再变动平行光管。二、反射法测三棱镜的顶角用分光计可以测量棱镜的顶角，下面介绍反射法测三棱镜顶角的基本原理。如图4-7-8所示，入射光DE到达AB面后形成反射EF，EF的反向延长线与过顶点A且与DE平行的线AO相交于O点。由反射定律可知，图中各角满足：/2+/3=90/4+/5=90%/3=/4则，22=5.又根据几何原理：21=25,Z1=Z7;Z21+22=26所以有：26=2Z7
1.调节平行光管使其产生平行光。 （1）移去三棱镜，开启汞光灯照亮平行光管的狭缝，关闭目镜照明器，将望远 镜管正对平行光管。 （2）从望远镜中观察狭缝的像，旋松螺钉 2，前后移动平行光管狭缝装置，直 到看到边缘清晰而无视差的狭缝像为止。然后使用狭缝宽度调节手轮 28 调节狭缝的 宽度，使从望远镜中看到它的像宽为 1mm 左右。 2.调整平行光管的光轴垂直于中心转轴。 图 4-7-7 狭缝位置示意图 调整平行光管光轴的高低位置调节螺钉 27，使狭缝的像被望远镜分划板上的大 十字丝的水平线上下平分；旋转狭缝机构，使狭缝的像与望远镜分划板的垂直线平 行，注意不要破坏平行光管的调焦；然后将狭缝位置锁紧螺钉 2 旋紧；再利用望远 镜左右移动微调螺钉 13，使分划板的垂直线精确对准狭缝像的中心线，如图 4-7-7 所示。此后整个实验中不再变动平行光管。 二、反射法测三棱镜的顶角 用分光计可以测量棱镜的顶角，下面介绍反射法测三棱镜顶角的基本原理。如 图 4-7-8 所示，入射光 DE 到达 AB 面后形成反射 EF，EF 的反向延长线与过顶点 A 且与 DE 平行的线 AO 相交于 O 点。由反射定律可知，图中各角满足： ∠=∠=∠+∠=∠+∠ 43;9054;9032 o o 则， ∠=∠ 52 .又根据几何原理： =∠ ∠ ∠ = ∠ ∠ + ∠ = ∠621;71;51 所以有： ∠ = ∠726

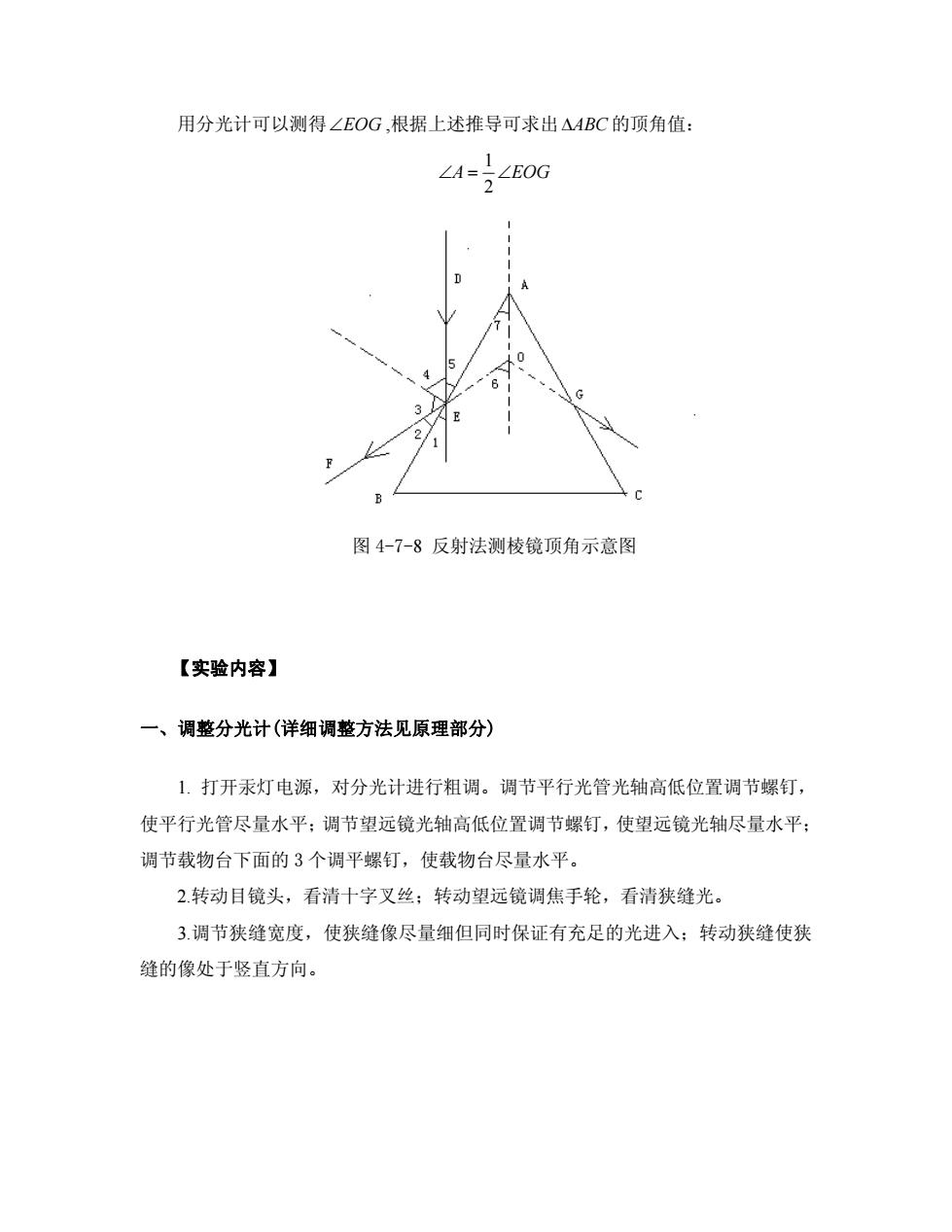

用分光计可以测得ZEOG根据上述推导可求出△ABC的顶角值：1ZEOGZA=2118图4-7-8反射法测棱镜顶角示意图【实验内容】一、调整分光计（详细调整方法见原理部分）1.打开汞灯电源，对分光计进行粗调。调节平行光管光轴高低位置调节螺钉，使平行光管尽量水平：调节望远镜光轴高低位置调节螺钉，使望远镜光轴尽量水平；调节载物台下面的3个调平螺钉，使载物台尽量水平。2.转动目镜头，看清十字叉丝；转动望远镜调焦手轮，看清狭缝光。3.调节狭缝宽度，使狭缝像尽量细但同时保证有充足的光进入：转动狭缝使狭缝的像处于竖直方向
用分光计可以测得∠EOG ,根据上述推导可求出ΔABC 的顶角值： A ∠=∠ EOG 2 1 图 4-7-8 反射法测棱镜顶角示意图 【实验内容】 一、调整分光计(详细调整方法见原理部分) 1. 打开汞灯电源，对分光计进行粗调。调节平行光管光轴高低位置调节螺钉， 使平行光管尽量水平；调节望远镜光轴高低位置调节螺钉，使望远镜光轴尽量水平； 调节载物台下面的 3 个调平螺钉，使载物台尽量水平。 2.转动目镜头，看清十字叉丝；转动望远镜调焦手轮，看清狭缝光。 3.调节狭缝宽度，使狭缝像尽量细但同时保证有充足的光进入；转动狭缝使狭 缝的像处于竖直方向

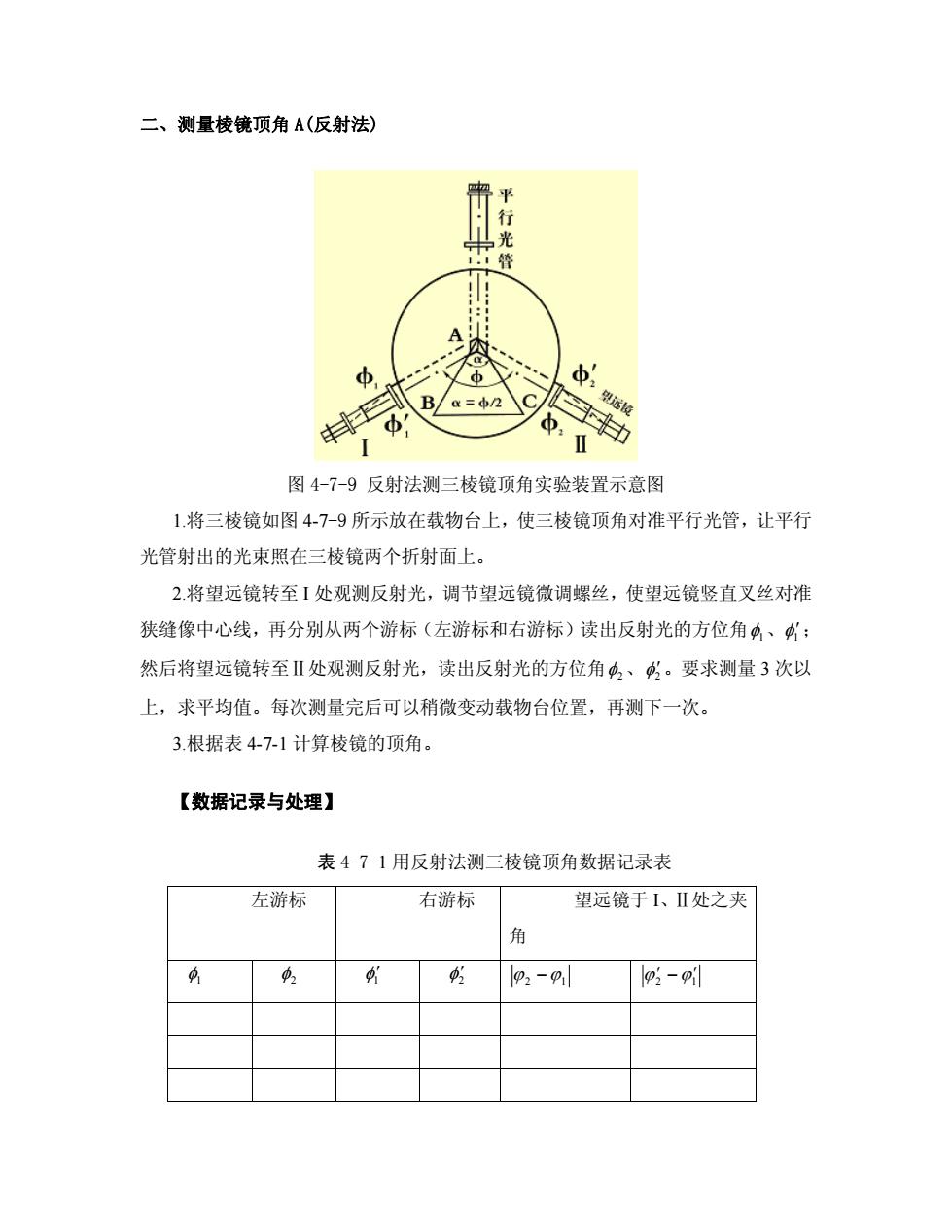

二、测量棱镜顶角A（反射法）中行光管d'b=bpdIⅡI图4-7-9反射法测三棱镜顶角实验装置示意图1.将三棱镜如图4-7-9所示放在载物台上，使三棱镜顶角对准平行光管，让平行光管射出的光束照在三棱镜两个折射面上。2.将望远镜转至I处观测反射光，调节望远镜微调螺丝，使望远镜竖直叉丝对准狭缝像中心线，再分别从两个游标（左游标和右游标）读出反射光的方位角、；然后将望远镜转至Ⅱ处观测反射光，读出反射光的方位角Φ、Φ。要求测量3次以上，求平均值。每次测量完后可以稍微变动载物台位置，再测下一次。3.根据表4-7-1计算棱镜的顶角。【数据记录与处理】表4-7-1用反射法测三棱镜顶角数据记录表左游标右游标望远镜于I、II处之夹角dd2d.02[P2 -01p2 - 0]
二、测量棱镜顶角 A(反射法) 图 4-7-9 反射法测三棱镜顶角实验装置示意图 1.将三棱镜如图 4-7-9 所示放在载物台上，使三棱镜顶角对准平行光管，让平行 光管射出的光束照在三棱镜两个折射面上。 2.将望远镜转至 I 处观测反射光，调节望远镜微调螺丝，使望远镜竖直叉丝对准 狭缝像中心线，再分别从两个游标（左游标和右游标）读出反射光的方位角φ1、φ1 ′； 然后将望远镜转至Ⅱ处观测反射光，读出反射光的方位角φ2、φ2 ′。要求测量 3 次以 上，求平均值。每次测量完后可以稍微变动载物台位置，再测下一次。 3.根据表 4-7-1 计算棱镜的顶角。 【数据记录与处理】 表 4-7-1 用反射法测三棱镜顶角数据记录表 左游标 右游标 望远镜于 I、Ⅱ处之夹 角 φ1 φ2 φ1 ′ φ2 ′ −ϕϕ 12 ϕϕ 12′ − ′

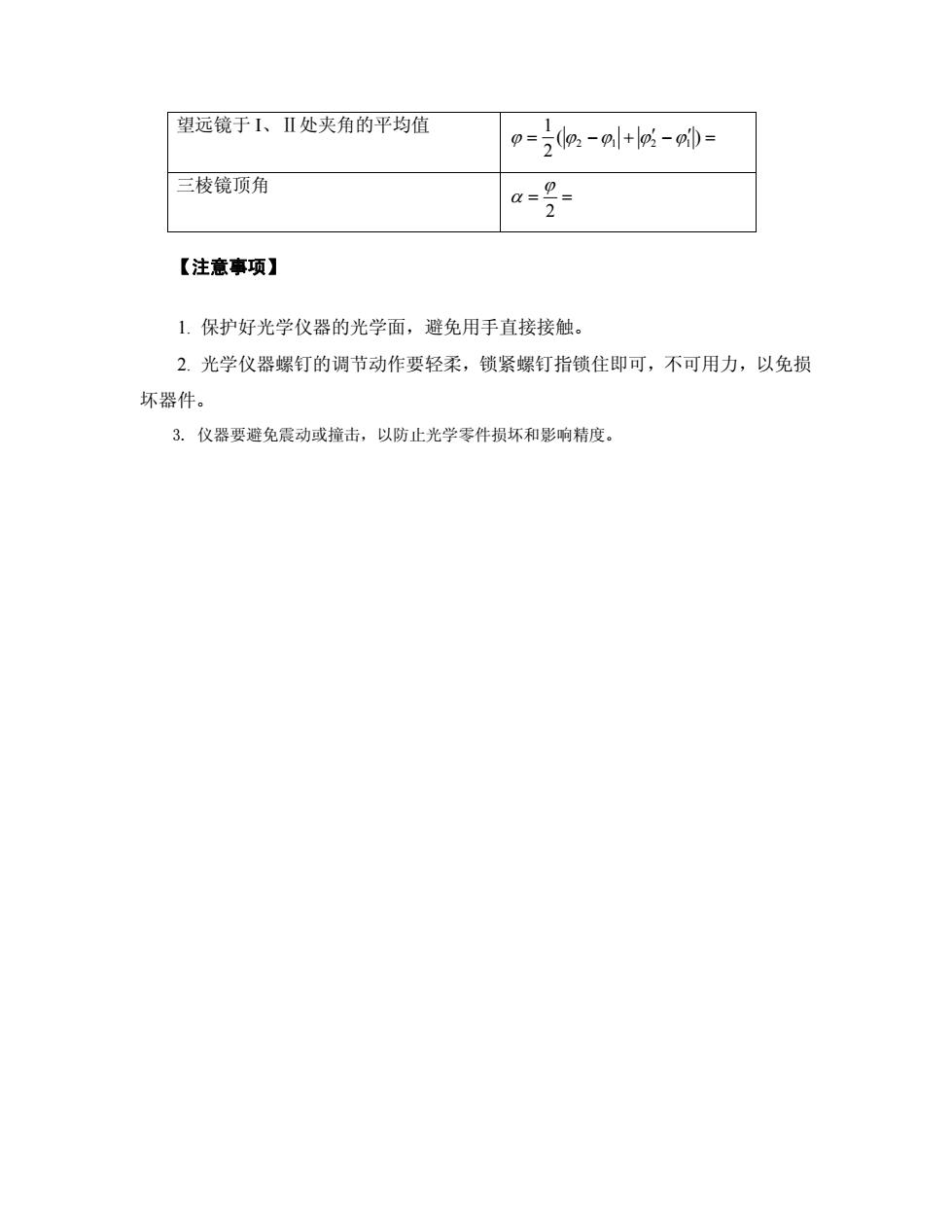

望远镜于I、ⅡI处夹角的平均值(02-+o2-i) =β=三棱镜顶角a=2=2【注意事项】1.保护好光学仪器的光学面，避免用手直接接触。2.光学仪器螺钉的调节动作要轻柔，锁紧螺钉指锁住即可，不可用力，以免损坏器件。3.仪器要避免震动或撞击，以防止光学零件损坏和影响精度
望远镜于 I、Ⅱ处夹角的平均值 ( +−= ′ − ′) = 2 1 ϕϕϕϕϕ 1212 三棱镜顶角 == 2 ϕ α 【注意事项】 1. 保护好光学仪器的光学面，避免用手直接接触。 2. 光学仪器螺钉的调节动作要轻柔，锁紧螺钉指锁住即可，不可用力，以免损 坏器件。 3. 仪器要避免震动或撞击，以防止光学零件损坏和影响精度
