Jnner Mangolia Vniersity o Science and Sechnology价的的相对光摄
Inner Mongolia University of Science and Technology

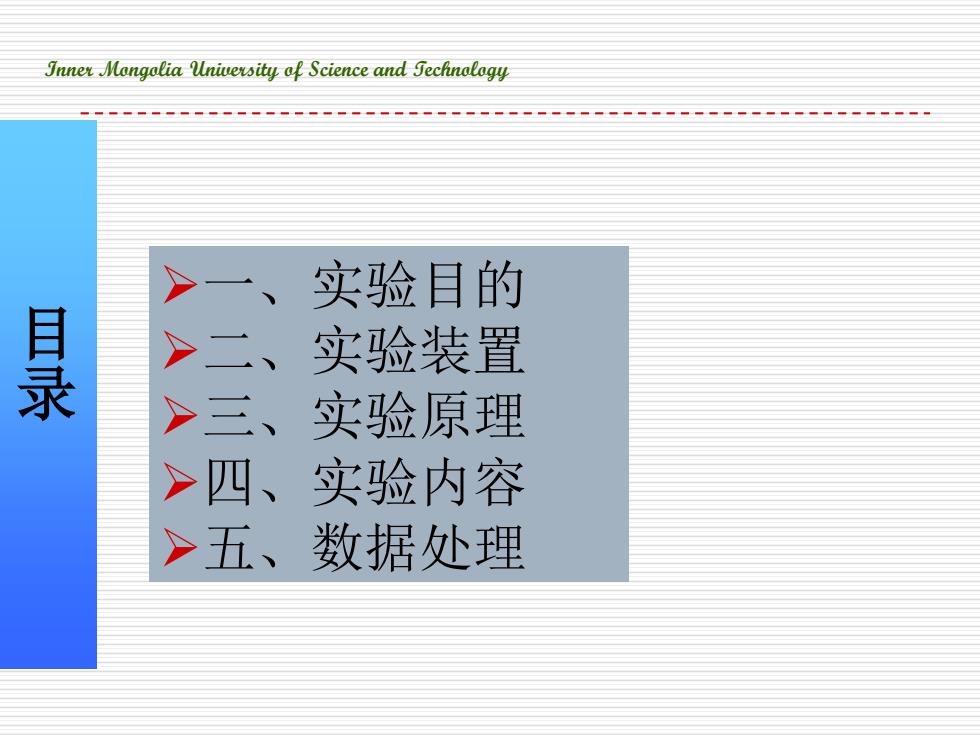

Jnner Mangolia Vniversity o Science and Jechnology>一、实验目的目录二、实验装置三、实验原理四、实验内容>五、数据处理
Inner Mongolia University of Science and Technology ➢一、实验目的 ➢二、实验装置 ➢三、实验原理 ➢四、实验内容 ➢五、数据处理 目 录

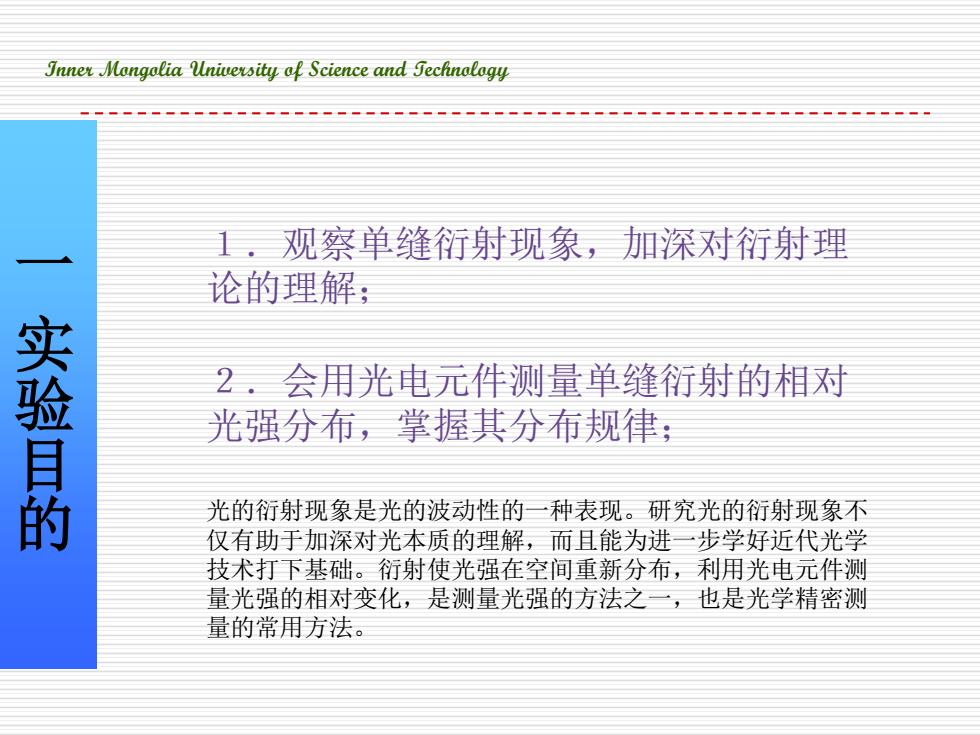

Jnner Mangolia Vniersity o Science and Sechnology1：观察单缝衍射现象，加深对衍射理一实验目的论的理解：2.会用光电元件测量单缝衍射的相对光强分布，掌握其分布规律光的衍射现象是光的波动性的一种表现。研究光的衍射现象不仅有助于加深对光本质的理解，而且能为进一步学好近代光学技术打下基础。衍射使光强在空间重新分布，利用光电元件测量光强的相对变化，是测量光强的方法之一，也是光学精密测量的常用方法
Inner Mongolia University of Science and Technology 一 实 验 目 的 １．观察单缝衍射现象，加深对衍射理 论的理解； ２．会用光电元件测量单缝衍射的相对 光强分布，掌握其分布规律； 光的衍射现象是光的波动性的一种表现。研究光的衍射现象不 仅有助于加深对光本质的理解，而且能为进一步学好近代光学 技术打下基础。衍射使光强在空间重新分布，利用光电元件测 量光强的相对变化，是测量光强的方法之一，也是光学精密测 量的常用方法

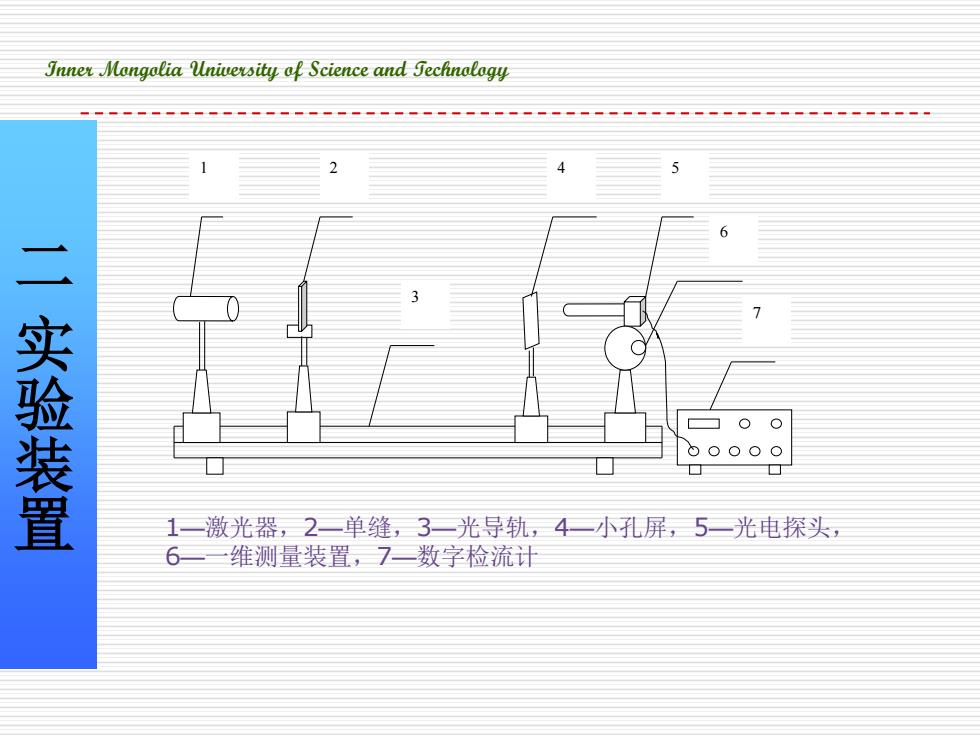

Jnner Mangalia niversity of Science and Sechnology二一实验装置1一激光器，2单缝，3光导轨，4一小孔屏，5光电探头6一维测量装置，7数字检流计
Inner Mongolia University of Science and Technology 二 实 验 装 置 1 2 3 4 5 6 7 1—激光器，2—单缝，3—光导轨，4—小孔屏，5—光电探头， 6—一维测量装置，7—数字检流计

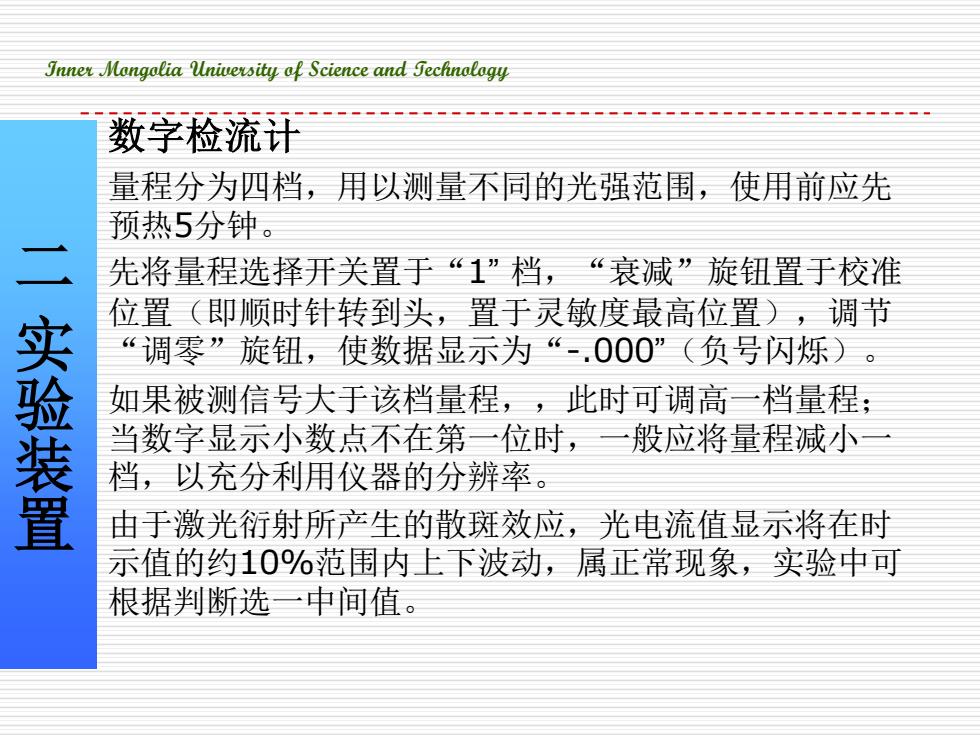

Jnner Mangolia University of Science and Sechnology数字检流计量程分为四档，用以测量不同的光强范围，使用前应先预热5分钟。一实验装置先将量程选择开关置于“1”档，“衰减”旋钮置于校准位置（即顺时针转到头，置于灵敏度最高位置），调节“调零”旋钮，使数据显示为“-.000”（负号闪烁）。如果被测信号大于该档量程，，此时可调高一档量程：当数字显示小数点不在第一位时，一般应将量程减小一档，以充分利用仪器的分辨率。由手激光衍射所产生的散斑效应，光电流值显示将在时示值的约10%范围内上下波动，属正常现象，实验中可根据判断选一中间值
Inner Mongolia University of Science and Technology 二 实 验 装 置 数字检流计 量程分为四档，用以测量不同的光强范围，使用前应先 预热5分钟。 先将量程选择开关置于“1” 档，“衰减”旋钮置于校准 位置（即顺时针转到头，置于灵敏度最高位置），调节 “调零”旋钮，使数据显示为“-.000”（负号闪烁）。 如果被测信号大于该档量程，此时可调高一档量程； 当数字显示小数点不在第一位时，一般应将量程减小一 档，以充分利用仪器的分辨率。 由于激光衍射所产生的散斑效应，光电流值显示将在时 示值的约10%范围内上下波动，属正常现象，实验中可 根据判断选一中间值
