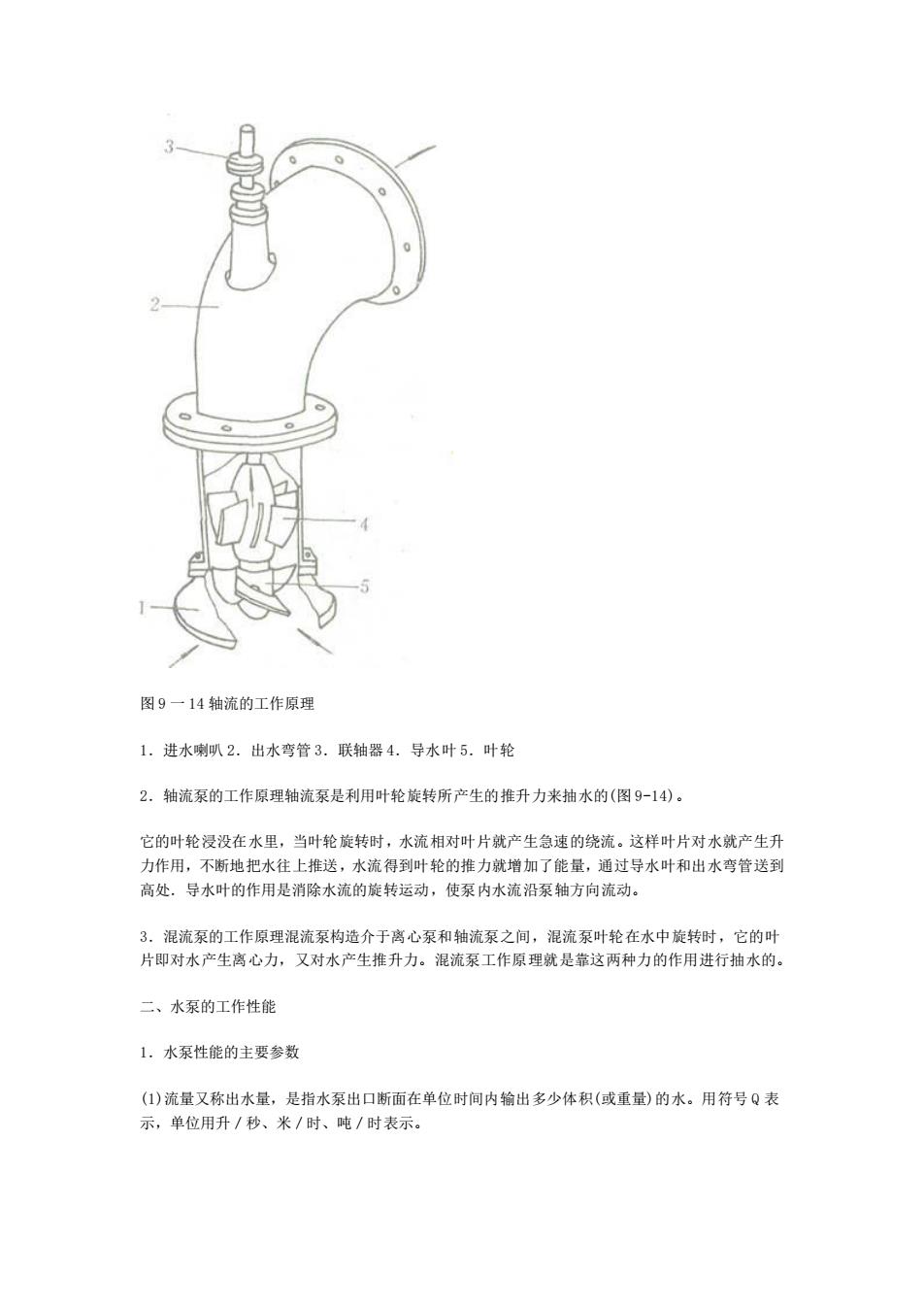

图 9 一 14 轴流的工作原理 1．进水喇叭 2．出水弯管 3．联轴器 4．导水叶 5．叶轮 2．轴流泵的工作原理轴流泵是利用叶轮旋转所产生的推升力来抽水的(图 9-14)。 它的叶轮浸没在水里，当叶轮旋转时，水流相对叶片就产生急速的绕流。这样叶片对水就产生升 力作用，不断地把水往上推送，水流得到叶轮的推力就增加了能量，通过导水叶和出水弯管送到 高处．导水叶的作用是消除水流的旋转运动，使泵内水流沿泵轴方向流动。 3．混流泵的工作原理混流泵构造介于离心泵和轴流泵之间，混流泵叶轮在水中旋转时，它的叶 片即对水产生离心力，又对水产生推升力。混流泵工作原理就是靠这两种力的作用进行抽水的。 二、水泵的工作性能 1．水泵性能的主要参数 (1)流量又称出水量，是指水泵出口断面在单位时间内输出多少体积(或重量)的水。用符号 Q 表 示，单位用升／秒、米／时、吨／时表示
图 9 一 14 轴流的工作原理 1．进水喇叭 2．出水弯管 3．联轴器 4．导水叶 5．叶轮 2．轴流泵的工作原理轴流泵是利用叶轮旋转所产生的推升力来抽水的(图 9-14)。 它的叶轮浸没在水里，当叶轮旋转时，水流相对叶片就产生急速的绕流。这样叶片对水就产生升 力作用，不断地把水往上推送，水流得到叶轮的推力就增加了能量，通过导水叶和出水弯管送到 高处．导水叶的作用是消除水流的旋转运动，使泵内水流沿泵轴方向流动。 3．混流泵的工作原理混流泵构造介于离心泵和轴流泵之间，混流泵叶轮在水中旋转时，它的叶 片即对水产生离心力，又对水产生推升力。混流泵工作原理就是靠这两种力的作用进行抽水的。 二、水泵的工作性能 1．水泵性能的主要参数 (1)流量又称出水量，是指水泵出口断面在单位时间内输出多少体积(或重量)的水。用符号 Q 表 示，单位用升／秒、米／时、吨／时表示

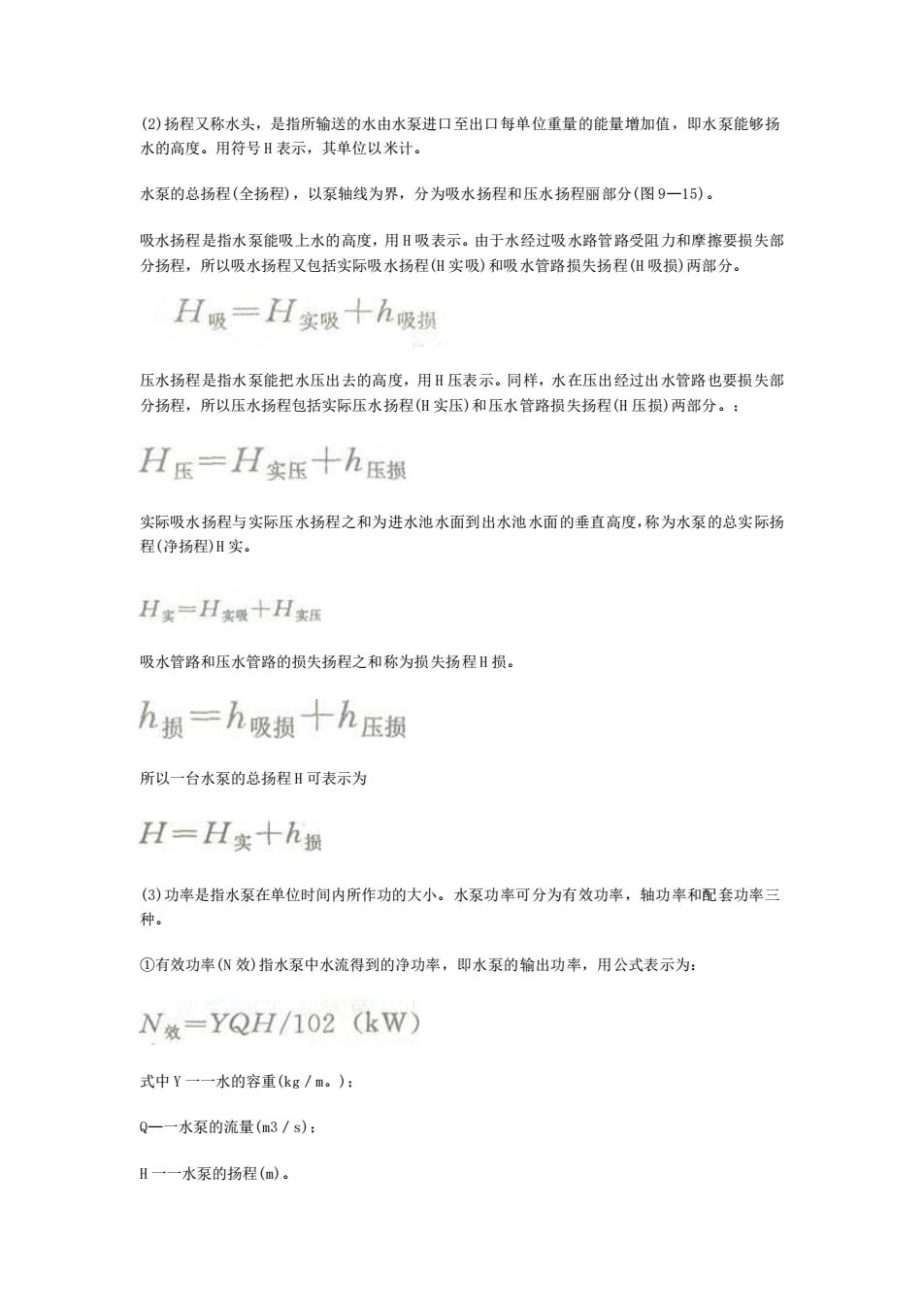

(2)扬程又称水头，是指所输送的水由水泵进口至出口每单位重量的能量增加值，即水泵能够扬 水的高度。用符号 H 表示，其单位以米计。 水泵的总扬程(全扬程)，以泵轴线为界，分为吸水扬程和压水扬程丽部分(图 9—15)。 吸水扬程是指水泵能吸上水的高度，用 H 吸表示。由于水经过吸水路管路受阻力和摩擦要损失部 分扬程，所以吸水扬程又包括实际吸水扬程(H 实吸)和吸水管路损失扬程(H 吸损)两部分。 压水扬程是指水泵能把水压出去的高度，用 H 压表示。同样，水在压出经过出水管路也要损失部 分扬程，所以压水扬程包括实际压水扬程(H 实压)和压水管路损失扬程(H 压损)两部分。； 实际吸水扬程与实际压水扬程之和为进水池水面到出水池水面的垂直高度，称为水泵的总实际扬 程(净扬程)H 实。 吸水管路和压水管路的损失扬程之和称为损失扬程 H 损。 所以一台水泵的总扬程 H 可表示为 (3)功率是指水泵在单位时间内所作功的大小。水泵功率可分为有效功率，轴功率和配套功率三 种。 ①有效功率(N 效)指水泵中水流得到的净功率，即水泵的输出功率，用公式表示为： 式中 Y 一一水的容重(kg／m。)； Q—一水泵的流量(m3／s)； H 一一水泵的扬程(m)
(2)扬程又称水头，是指所输送的水由水泵进口至出口每单位重量的能量增加值，即水泵能够扬 水的高度。用符号 H 表示，其单位以米计。 水泵的总扬程(全扬程)，以泵轴线为界，分为吸水扬程和压水扬程丽部分(图 9—15)。 吸水扬程是指水泵能吸上水的高度，用 H 吸表示。由于水经过吸水路管路受阻力和摩擦要损失部 分扬程，所以吸水扬程又包括实际吸水扬程(H 实吸)和吸水管路损失扬程(H 吸损)两部分。 压水扬程是指水泵能把水压出去的高度，用 H 压表示。同样，水在压出经过出水管路也要损失部 分扬程，所以压水扬程包括实际压水扬程(H 实压)和压水管路损失扬程(H 压损)两部分。； 实际吸水扬程与实际压水扬程之和为进水池水面到出水池水面的垂直高度，称为水泵的总实际扬 程(净扬程)H 实。 吸水管路和压水管路的损失扬程之和称为损失扬程 H 损。 所以一台水泵的总扬程 H 可表示为 (3)功率是指水泵在单位时间内所作功的大小。水泵功率可分为有效功率，轴功率和配套功率三 种。 ①有效功率(N 效)指水泵中水流得到的净功率，即水泵的输出功率，用公式表示为： 式中 Y 一一水的容重(kg／m。)； Q—一水泵的流量(m3／s)； H 一一水泵的扬程(m)

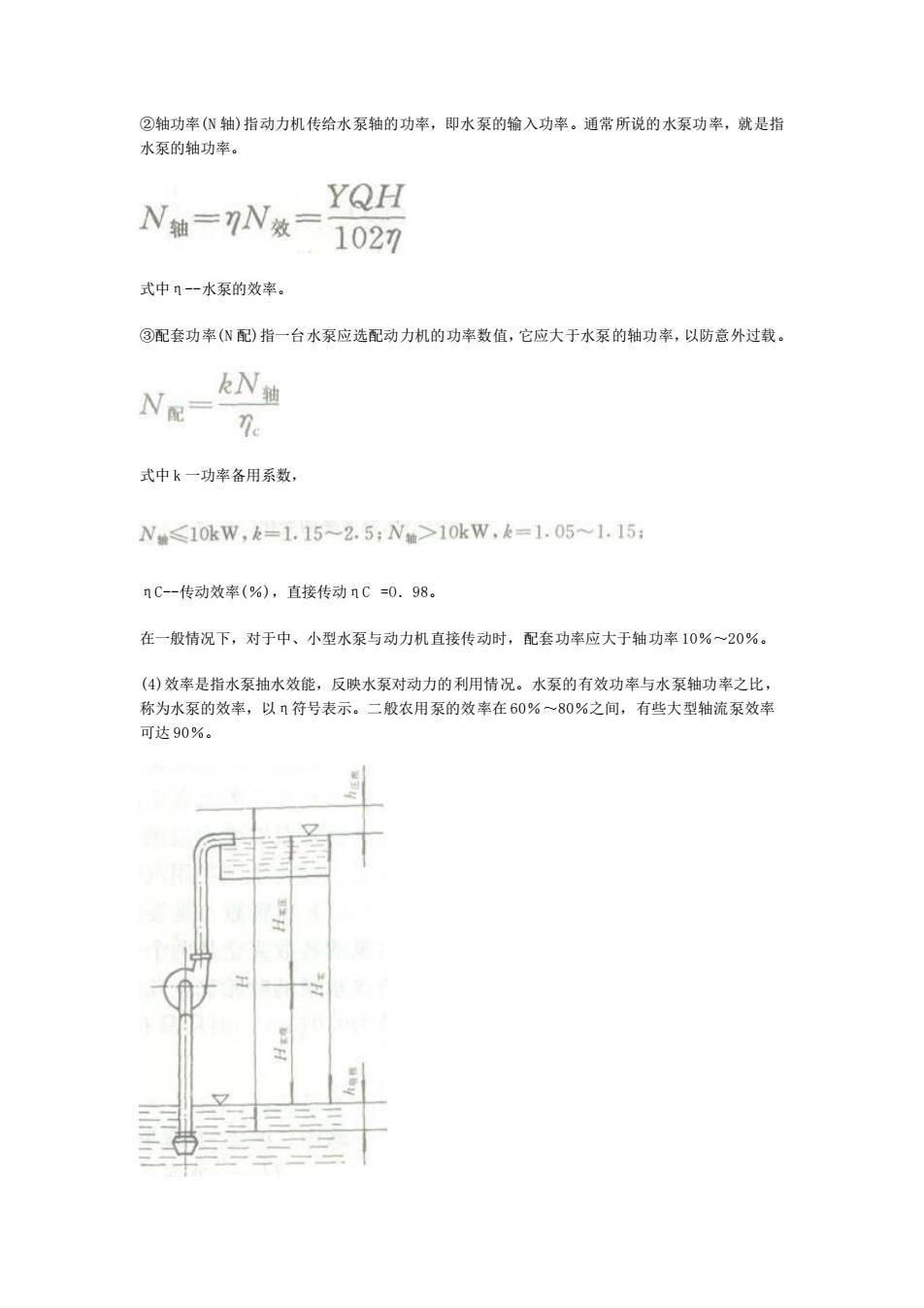

②轴功率(N 轴)指动力机传给水泵轴的功率，即水泵的输入功率。通常所说的水泵功率，就是指 水泵的轴功率。 式中η-水泵的效率。 ③配套功率(N 配)指一台水泵应选配动力机的功率数值，它应大于水泵的轴功率，以防意外过载。 式中 k 一功率备用系数， ηC-传动效率(％)，直接传动ηC =O．98。 在一般情况下，对于中、小型水泵与动力机直接传动时，配套功率应大于轴功率 10％～20％。 (4)效率是指水泵抽水效能，反映水泵对动力的利用情况。水泵的有效功率与水泵轴功率之比， 称为水泵的效率，以η符号表示。二般农用泵的效率在 60％～80％之间，有些大型轴流泵效率 可达 90％
②轴功率(N 轴)指动力机传给水泵轴的功率，即水泵的输入功率。通常所说的水泵功率，就是指 水泵的轴功率。 式中η-水泵的效率。 ③配套功率(N 配)指一台水泵应选配动力机的功率数值，它应大于水泵的轴功率，以防意外过载。 式中 k 一功率备用系数， ηC-传动效率(％)，直接传动ηC =O．98。 在一般情况下，对于中、小型水泵与动力机直接传动时，配套功率应大于轴功率 10％～20％。 (4)效率是指水泵抽水效能，反映水泵对动力的利用情况。水泵的有效功率与水泵轴功率之比， 称为水泵的效率，以η符号表示。二般农用泵的效率在 60％～80％之间，有些大型轴流泵效率 可达 90％
