二、轴流泵 轴流泵的结构由进水喇叭管、叶轮、导水体、出水弯管、泵轴、橡胶轴承、出水弯管、填料函等 组成(图 9-7)。 泵壳、导水叶和下轴承座铸为一体。叶轮正装在导水叶的下方，在水面以下运转。泵轴在上下两 个用水润滑的橡胶轴承内旋转。 轴流泵叶轮由 2～6 片扭曲型叶片、轮毂、导水锥等组成(图 9—8)。轴流泵的叶轮有固定叶片的 叶轮(叶片与轮铸成一体)、半调节叶片的叶轮和全调节叶片的叶轮三种。大型泵叶轮的叶片安装 角可以调整，从而可以改变水泵的工作性能。 轴流泵的导水叶有 6～8 片，它造成流线形弯曲面，其作用是消除离开叶轮后水流的旋转运动， 把动能转换成部分压能，并引导水流流向出水弯管。 轴流泵的壳体呈圆形，上部为弯的水泵管，叶轮进口前设置吸入喇叭管。轴流泵是一种低扬程， 大流量的水泵。适用于平原河网地区的大面积农田灌溉和排涝。 三、混流泵 混流泵是介于离心泵和轴流泵之间的一种泵型。其外观构造很像 B 型离心泵，叶轮形状粗短，叶 槽比较宽阔，叶片扭曲，且多为螺旋形(图 9—9)。 混流泵特点是扬程适中，流量较大，高效范围较宽，适合于平原河网地区和丘陵地区使用。 图 9-8 轴流泵叶轮 四、水轮泵 水轮泵的动力是利用水流能量来进行抽水的机械。由作为动力用的水轮机和离心泵所组成(图 9 一 l0)。水轮机转轮与泵叶轮同装在一根轴上，当具有一定水头的水向下流动时，冲击水轮机的 转轮，从而带动水泵叶轮旋转。水轮机的转轮为四叶片螺旋桨式，叶片与轮毂铸在一起，水轮机 进水口处装有导流轮，导流轮上固定着 12～18 片流线型导叶，用来使水流均匀平顺地进入转轮。 在转轮下部有用混凝土浇筑的吸出管
二、轴流泵 轴流泵的结构由进水喇叭管、叶轮、导水体、出水弯管、泵轴、橡胶轴承、出水弯管、填料函等 组成(图 9-7)。 泵壳、导水叶和下轴承座铸为一体。叶轮正装在导水叶的下方，在水面以下运转。泵轴在上下两 个用水润滑的橡胶轴承内旋转。 轴流泵叶轮由 2～6 片扭曲型叶片、轮毂、导水锥等组成(图 9—8)。轴流泵的叶轮有固定叶片的 叶轮(叶片与轮铸成一体)、半调节叶片的叶轮和全调节叶片的叶轮三种。大型泵叶轮的叶片安装 角可以调整，从而可以改变水泵的工作性能。 轴流泵的导水叶有 6～8 片，它造成流线形弯曲面，其作用是消除离开叶轮后水流的旋转运动， 把动能转换成部分压能，并引导水流流向出水弯管。 轴流泵的壳体呈圆形，上部为弯的水泵管，叶轮进口前设置吸入喇叭管。轴流泵是一种低扬程， 大流量的水泵。适用于平原河网地区的大面积农田灌溉和排涝。 三、混流泵 混流泵是介于离心泵和轴流泵之间的一种泵型。其外观构造很像 B 型离心泵，叶轮形状粗短，叶 槽比较宽阔，叶片扭曲，且多为螺旋形(图 9—9)。 混流泵特点是扬程适中，流量较大，高效范围较宽，适合于平原河网地区和丘陵地区使用。 图 9-8 轴流泵叶轮 四、水轮泵 水轮泵的动力是利用水流能量来进行抽水的机械。由作为动力用的水轮机和离心泵所组成(图 9 一 l0)。水轮机转轮与泵叶轮同装在一根轴上，当具有一定水头的水向下流动时，冲击水轮机的 转轮，从而带动水泵叶轮旋转。水轮机的转轮为四叶片螺旋桨式，叶片与轮毂铸在一起，水轮机 进水口处装有导流轮，导流轮上固定着 12～18 片流线型导叶，用来使水流均匀平顺地进入转轮。 在转轮下部有用混凝土浇筑的吸出管
水轮泵的特点是结构简单紧凑，因靠水力作用运转，无需用油耗电。只要有 1 米以上的水头，流 量一定的溪流跌水的地方都可以安装建设水轮泵站，适用于山区的抽水和农田排灌。经改装后还 可用作加工机械的动力机。 图 9-9 混流泵叶轮 图 9—10 水轮泵 1．转轮 2．导流轮毂 3．泵壳 4．泵盖 5．滤网 6．叶轮 7．出水管 8．主轴 9．导流轮 10．轮毂 1 1．吸出管 五、井用泵 井泵是专门用于抽提井水的水泵。根据井水面的深浅和扬程的高低分成深井泵和浅井泵两种。井 泵机组由带有滤水器的泵体部分、输水管和传动轴部分以及泵座和电动机部分组成。 深井泵是一种立式、多级(叶轮一般 2～20 个左右)的离心泵，泵体部分浸没在井水内，动力机安 装在井上，中间用泵轴相连(图 9—11)
水轮泵的特点是结构简单紧凑，因靠水力作用运转，无需用油耗电。只要有 1 米以上的水头，流 量一定的溪流跌水的地方都可以安装建设水轮泵站，适用于山区的抽水和农田排灌。经改装后还 可用作加工机械的动力机。 图 9-9 混流泵叶轮 图 9—10 水轮泵 1．转轮 2．导流轮毂 3．泵壳 4．泵盖 5．滤网 6．叶轮 7．出水管 8．主轴 9．导流轮 10．轮毂 1 1．吸出管 五、井用泵 井泵是专门用于抽提井水的水泵。根据井水面的深浅和扬程的高低分成深井泵和浅井泵两种。井 泵机组由带有滤水器的泵体部分、输水管和传动轴部分以及泵座和电动机部分组成。 深井泵是一种立式、多级(叶轮一般 2～20 个左右)的离心泵，泵体部分浸没在井水内，动力机安 装在井上，中间用泵轴相连(图 9—11)

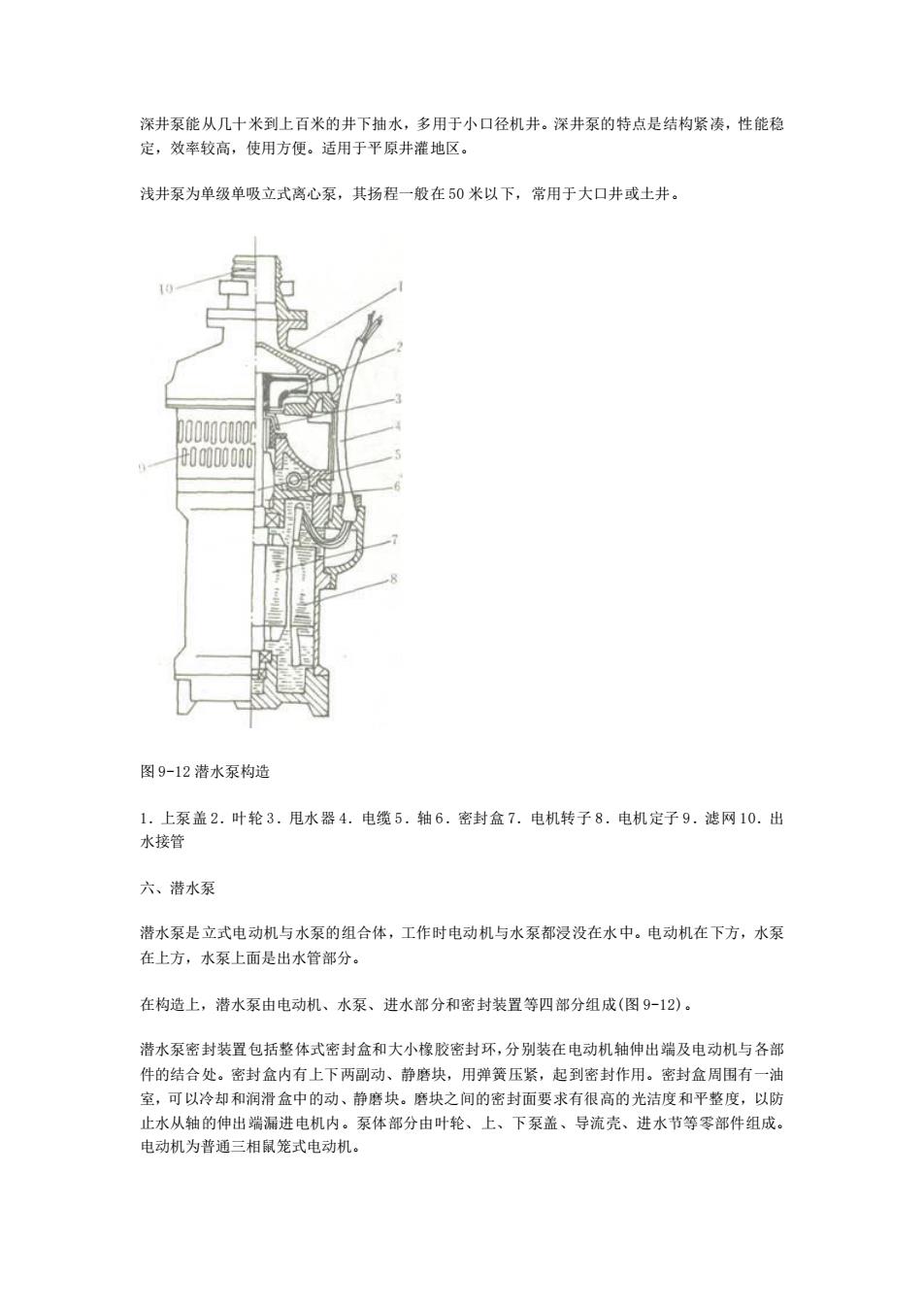

深井泵能从几十米到上百米的井下抽水，多用于小口径机井。深井泵的特点是结构紧凑，性能稳 定，效率较高，使用方便。适用于平原井灌地区。 浅井泵为单级单吸立式离心泵，其扬程一般在 50 米以下，常用于大口井或土井。 图 9-12 潜水泵构造 1．上泵盖 2．叶轮 3．甩水器 4．电缆 5．轴 6．密封盒 7．电机转子 8．电机定子 9．滤网 10．出 水接管 六、潜水泵 潜水泵是立式电动机与水泵的组合体，工作时电动机与水泵都浸没在水中。电动机在下方，水泵 在上方，水泵上面是出水管部分。 在构造上，潜水泵由电动机、水泵、进水部分和密封装置等四部分组成(图 9-12)。 潜水泵密封装置包括整体式密封盒和大小橡胶密封环，分别装在电动机轴伸出端及电动机与各部 件的结合处。密封盒内有上下两副动、静磨块，用弹簧压紧，起到密封作用。密封盒周围有一油 室，可以冷却和润滑盒中的动、静磨块。磨块之间的密封面要求有很高的光洁度和平整度，以防 止水从轴的伸出端漏进电机内。泵体部分由叶轮、上、下泵盖、导流壳、进水节等零部件组成。 电动机为普通三相鼠笼式电动机
深井泵能从几十米到上百米的井下抽水，多用于小口径机井。深井泵的特点是结构紧凑，性能稳 定，效率较高，使用方便。适用于平原井灌地区。 浅井泵为单级单吸立式离心泵，其扬程一般在 50 米以下，常用于大口井或土井。 图 9-12 潜水泵构造 1．上泵盖 2．叶轮 3．甩水器 4．电缆 5．轴 6．密封盒 7．电机转子 8．电机定子 9．滤网 10．出 水接管 六、潜水泵 潜水泵是立式电动机与水泵的组合体，工作时电动机与水泵都浸没在水中。电动机在下方，水泵 在上方，水泵上面是出水管部分。 在构造上，潜水泵由电动机、水泵、进水部分和密封装置等四部分组成(图 9-12)。 潜水泵密封装置包括整体式密封盒和大小橡胶密封环，分别装在电动机轴伸出端及电动机与各部 件的结合处。密封盒内有上下两副动、静磨块，用弹簧压紧，起到密封作用。密封盒周围有一油 室，可以冷却和润滑盒中的动、静磨块。磨块之间的密封面要求有很高的光洁度和平整度，以防 止水从轴的伸出端漏进电机内。泵体部分由叶轮、上、下泵盖、导流壳、进水节等零部件组成。 电动机为普通三相鼠笼式电动机

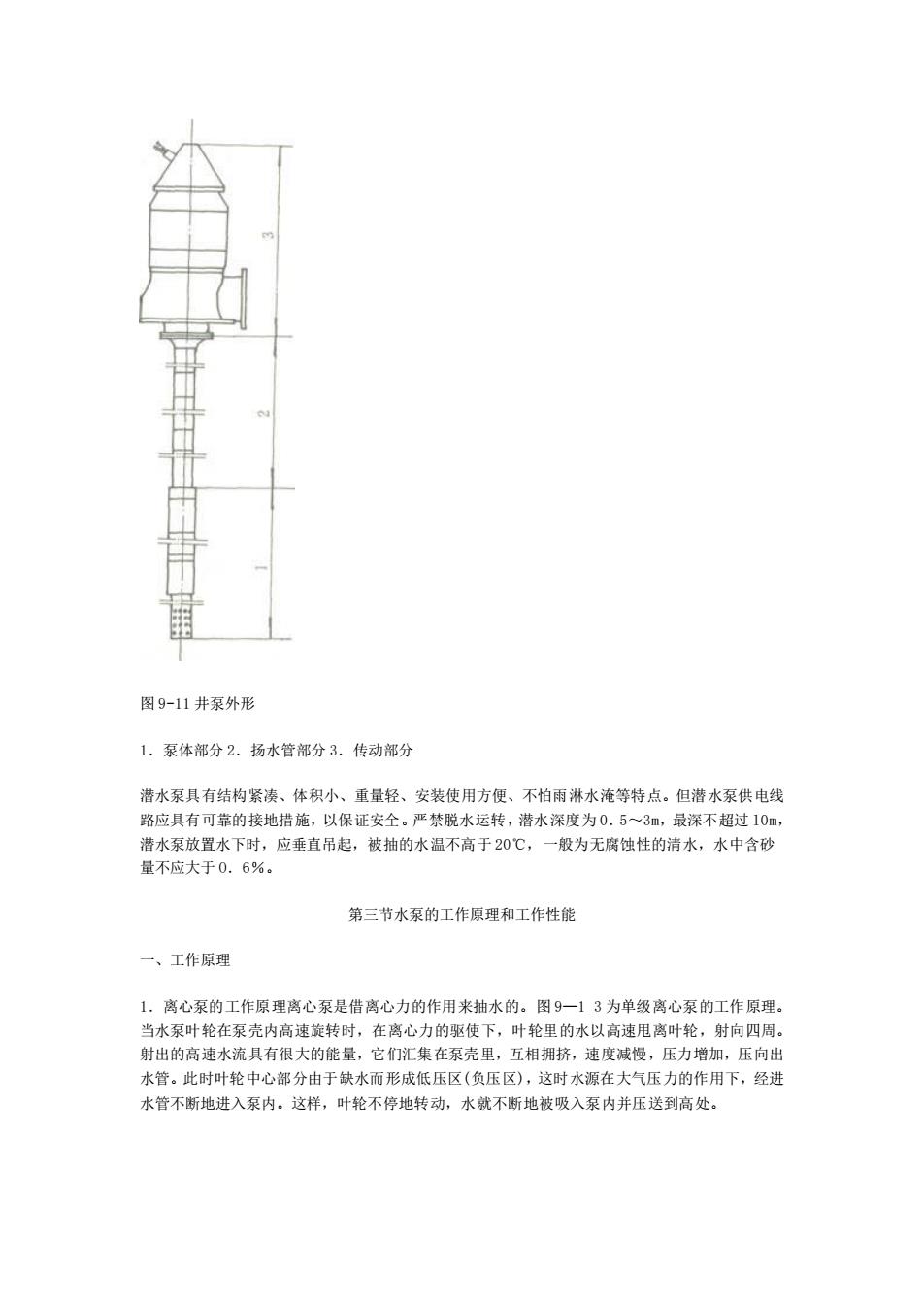

图 9-11 井泵外形 1．泵体部分 2．扬水管部分 3．传动部分 潜水泵具有结构紧凑、体积小、重量轻、安装使用方便、不怕雨淋水淹等特点。但潜水泵供电线 路应具有可靠的接地措施，以保证安全。严禁脱水运转，潜水深度为 0．5～3m，最深不超过 l0m， 潜水泵放置水下时，应垂直吊起，被抽的水温不高于 20℃，一般为无腐蚀性的清水，水中含砂 量不应大于 O．6％。 第三节水泵的工作原理和工作性能 一、工作原理 1．离心泵的工作原理离心泵是借离心力的作用来抽水的。图 9—1 3 为单级离心泵的工作原理。 当水泵叶轮在泵壳内高速旋转时，在离心力的驱使下，叶轮里的水以高速甩离叶轮，射向四周。 射出的高速水流具有很大的能量，它们汇集在泵壳里，互相拥挤，速度减慢，压力增加，压向出 水管。此时叶轮中心部分由于缺水而形成低压区(负压区)，这时水源在大气压力的作用下，经进 水管不断地进入泵内。这样，叶轮不停地转动，水就不断地被吸入泵内并压送到高处
图 9-11 井泵外形 1．泵体部分 2．扬水管部分 3．传动部分 潜水泵具有结构紧凑、体积小、重量轻、安装使用方便、不怕雨淋水淹等特点。但潜水泵供电线 路应具有可靠的接地措施，以保证安全。严禁脱水运转，潜水深度为 0．5～3m，最深不超过 l0m， 潜水泵放置水下时，应垂直吊起，被抽的水温不高于 20℃，一般为无腐蚀性的清水，水中含砂 量不应大于 O．6％。 第三节水泵的工作原理和工作性能 一、工作原理 1．离心泵的工作原理离心泵是借离心力的作用来抽水的。图 9—1 3 为单级离心泵的工作原理。 当水泵叶轮在泵壳内高速旋转时，在离心力的驱使下，叶轮里的水以高速甩离叶轮，射向四周。 射出的高速水流具有很大的能量，它们汇集在泵壳里，互相拥挤，速度减慢，压力增加，压向出 水管。此时叶轮中心部分由于缺水而形成低压区(负压区)，这时水源在大气压力的作用下，经进 水管不断地进入泵内。这样，叶轮不停地转动，水就不断地被吸入泵内并压送到高处
图 9—13 离心泵工作原理 1．出水管 2．泵体 3．叶轮 4．进水管
图 9—13 离心泵工作原理 1．出水管 2．泵体 3．叶轮 4．进水管
