Process Charrising ComputerCELL2Fomnutertion:XYZ.secBrowseMILLEFDuration:RemRORET?AddelCOK图11Process Characteristics对话框使用View/Schedule菜单返回图10的左侧图状态。调度器会提问你对这个工件做的改变是否对所有相同的工件也进行，根据需要回答Yes或No对一次加工四个不同类型零件的加工时间，进行优化，使生产时间最短。将最后优化最佳的加工调度保存下来，文件后缀为*。shd（名称按组名，单个零件时，如part1；四个零件时，如group1)。以便实际加工时使用。5。运行 Dispatcher 发布运行用File/Open装载“part?.shd或group?.shd”加工计划。检查无误后，把HOST系统和CELL系统（两台装有应用程序PC机）中对整个系统初始化的模块打开，依次启动RESET功能，并根据实际需要设定初始化参数：在立体仓库中放入毛坏；待各单元进入正常工作状态后即可执行发布命令。SrsadesD图12Dispatcher窗口备注：本组加工零件单调成功后，需记录下各工序所走的实际时间，以便优化参考对于不同的小组，需交流零件各工序所走的实际时间，以便设计同时加工不同的零件时，进行优化。（五）实验结果要求1．指令发布后，能够完整的执行整个加工过程；2．路线行走准确、完整；3.各单元控制合理，单元间衔接流畅10 --

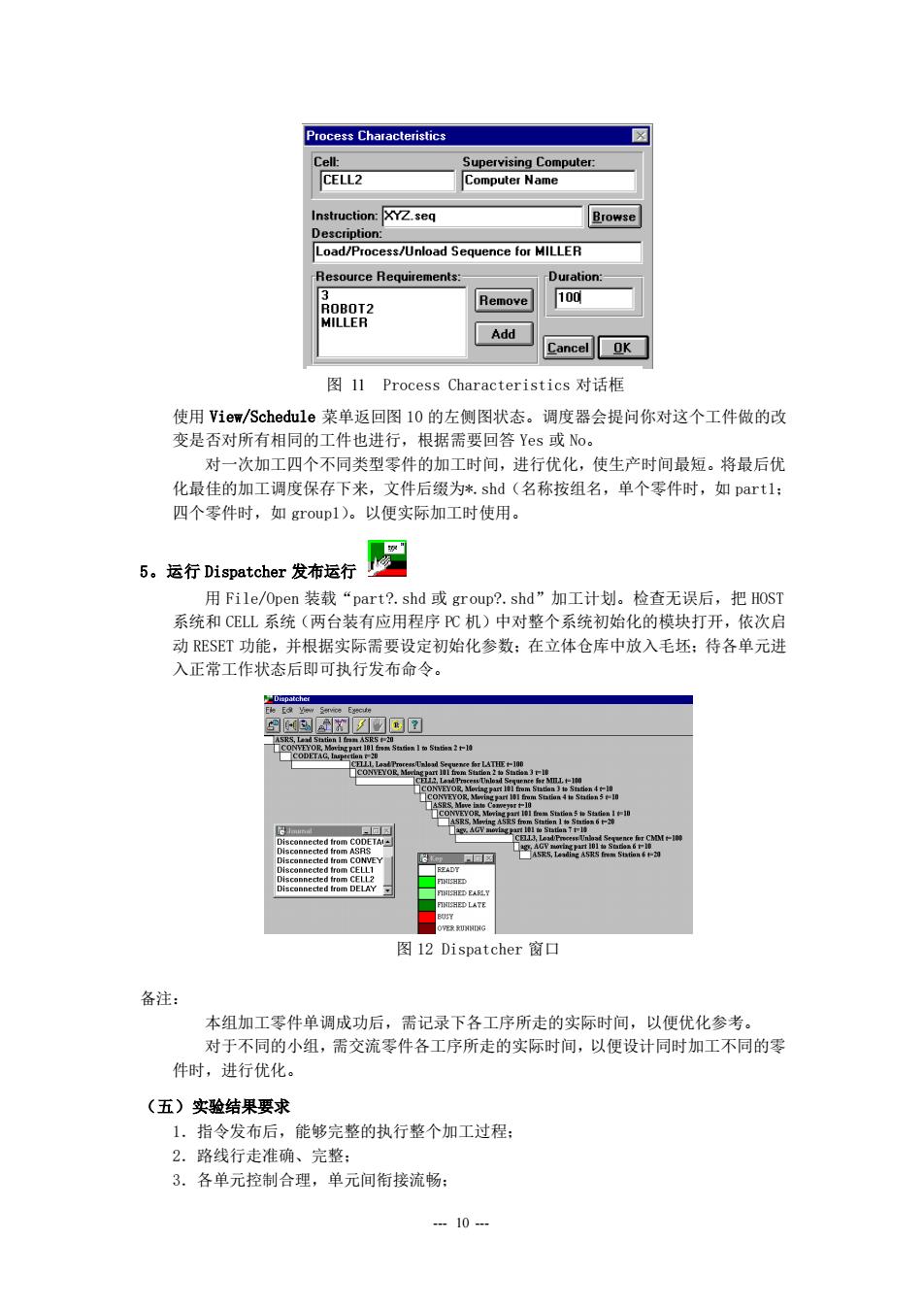

- 10 - 使用 View/Schedule 菜单返回图 10 的左侧图状态。调度器会提问你对这个工件做的改 变是否对所有相同的工件也进行，根据需要回答 Yes 或 No。 对一次加工四个不同类型零件的加工时间，进行优化，使生产时间最短。将最后优 化最佳的加工调度保存下来，文件后缀为*.shd（名称按组名，单个零件时，如 part1； 四个零件时，如 group1）。以便实际加工时使用。 5。运行 Dispatcher 发布运行 用 File/Open 装载“part?.shd 或 group?.shd”加工计划。检查无误后，把 HOST 系统和 CELL 系统（两台装有应用程序 PC 机）中对整个系统初始化的模块打开，依次启 动 RESET 功能，并根据实际需要设定初始化参数；在立体仓库中放入毛坯；待各单元进 入正常工作状态后即可执行发布命令。 图 12 Dispatcher 窗口 备注： 本组加工零件单调成功后，需记录下各工序所走的实际时间，以便优化参考。 对于不同的小组，需交流零件各工序所走的实际时间，以便设计同时加工不同的零 件时，进行优化。 （五）实验结果要求 1．指令发布后，能够完整的执行整个加工过程； 2．路线行走准确、完整； 3．各单元控制合理，单元间衔接流畅； 图 11 Process Characteristics 对话框

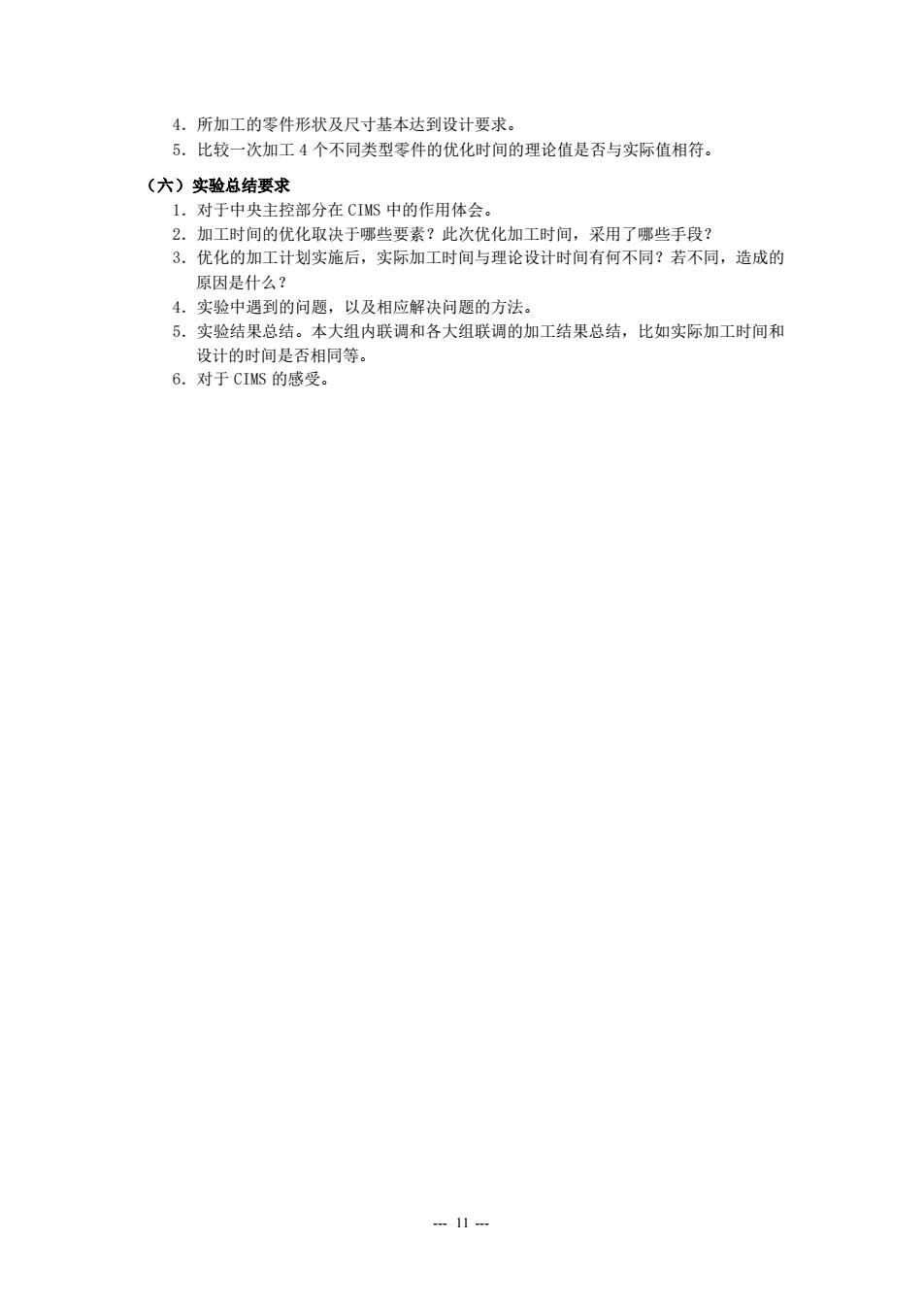

4．所加工的零件形状及尺寸基本达到设计要求。5．比较一次加工4个不同类型零件的优化时间的理论值是否与实际值相符。（六）实验总结要求1．对于中央主控部分在CIMS中的作用体会。2．加工时间的优化取决于哪些要素？此次优化加工时间，采用了哪些手段？3．优化的加工计划实施后，实际加工时间与理论设计时间有何不同？若不同，造成的原因是什么？4，实验中遇到的问题，以及相应解决问题的方法。5.实验结果总结。本大组内联调和各大组联调的加工结果总结，比如实际加工时间和设计的时间是否相同等6.对于CIMS的感受。 11 -
- 11 - 4．所加工的零件形状及尺寸基本达到设计要求。 5．比较一次加工 4 个不同类型零件的优化时间的理论值是否与实际值相符。 （六）实验总结要求 1．对于中央主控部分在 CIMS 中的作用体会。 2．加工时间的优化取决于哪些要素？此次优化加工时间，采用了哪些手段？ 3．优化的加工计划实施后，实际加工时间与理论设计时间有何不同？若不同，造成的 原因是什么？ 4．实验中遇到的问题，以及相应解决问题的方法。 5．实验结果总结。本大组内联调和各大组联调的加工结果总结，比如实际加工时间和 设计的时间是否相同等。 6．对于 CIMS 的感受
