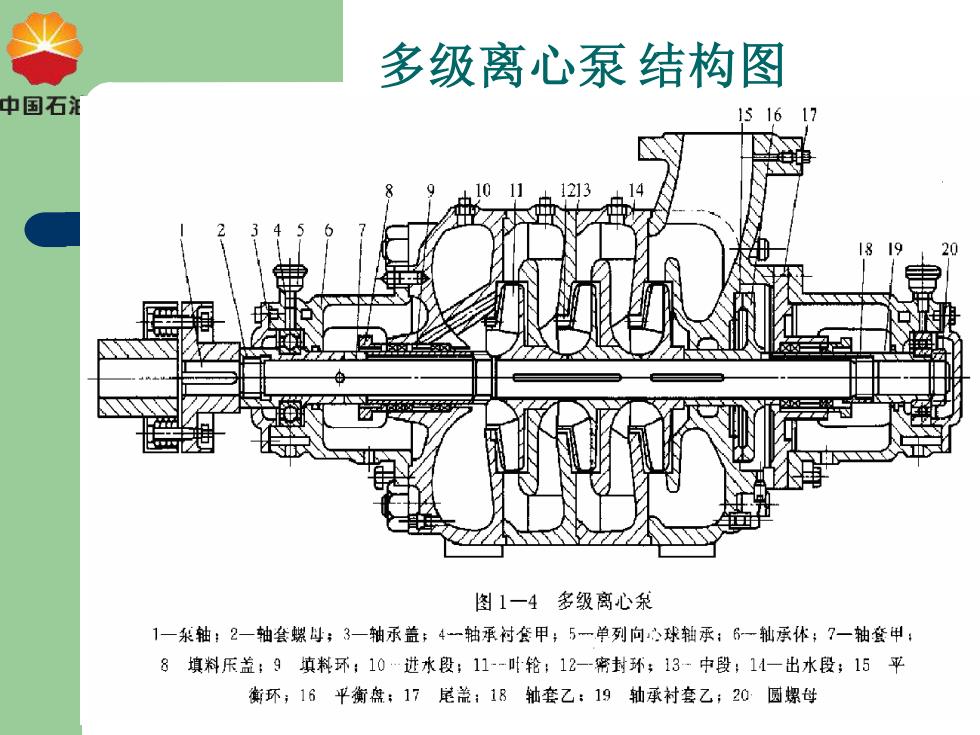

多级离心泵结构图 中国石注 1516 18 19 20 图1一4多级离心泉 1一轴：2一轴套螺母；3一轴承盖：4一轴承村套甲；5一单列向心球轴承：6一轴承休；7一轴套甲： 8填料乐盖；9填料环：10进水段；11-叶轮：12-一察封环；13-中段；11一出水段；15平 衡环；16平衡盘；17尾盖：18轴套乙：19轴承衬套乙；20圆螺母
多级离心泵 结构图
多级离心泵 左视图 叶轮 a坑 相当于多个离心泵串联 一级一级增压，可获 得较高压头 i

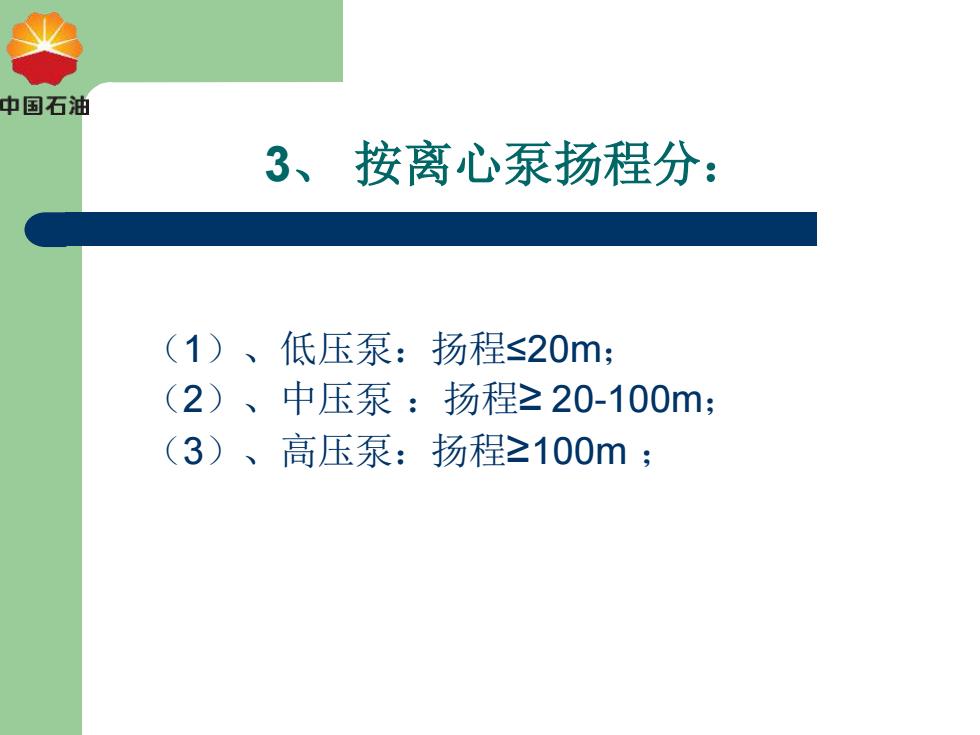

中国石油 3、按离心泵扬程分： (1)、低压泵：扬程≤20m: (2)、中压泵：扬程≥20-100m; (3)、高压泵：扬程≥100m:
3、 按离心泵扬程分： （1）、低压泵：扬程≤20m； （2）、中压泵 ：扬程≥ 20-100m； （3）、高压泵：扬程≥100m ；

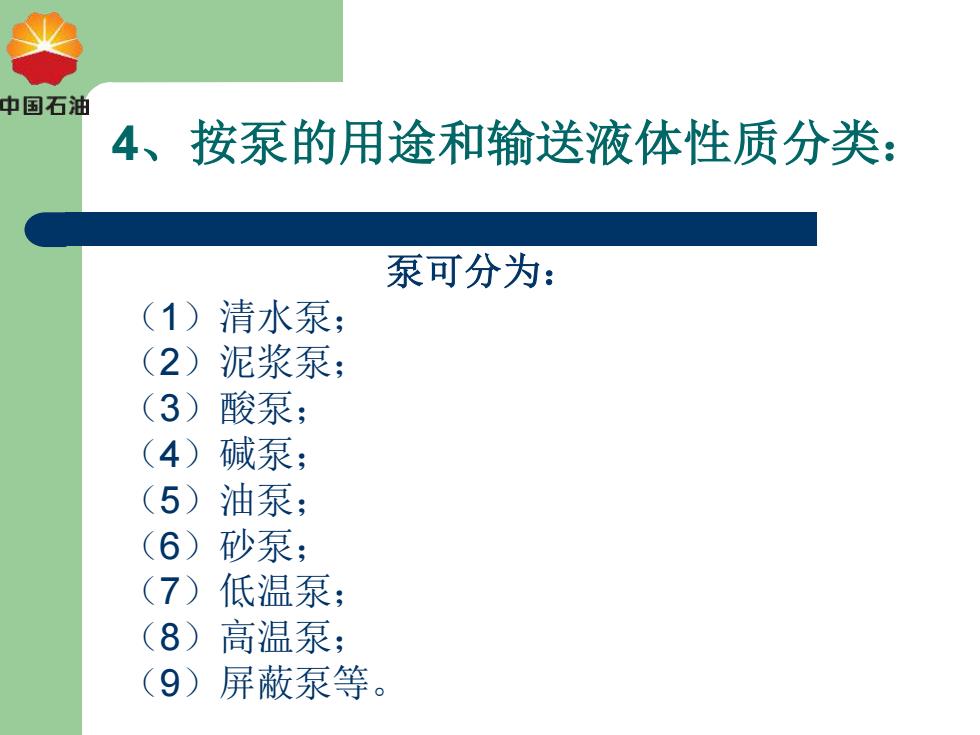

中国石油 4、按泵的用途和输送液体性质分类： 泵可分为： (1)清水泵； (2) 泥浆泵； (3) 酸泵； (4) 碱泵； (5)油泵； (6)砂泵； (7) 低温泵； (8)高温泵； (9)屏蔽泵等
4、按泵的用途和输送液体性质分类： 泵可分为： （1）清水泵； （2）泥浆泵； （3）酸泵； （4）碱泵； （5）油泵； （6）砂泵； （7）低温泵； （8）高温泵； （9）屏蔽泵等
(四)、离心泵型号及结构 中国石油 1、离心泵的型号 表1-1离心泵基本类型代号 型号 泵的名称 型号 泵的名称 IS IS03国际标准型单级单吸 S或sh 单级双吸式离心水泵 B或BA 离心水泵 DS 多级分段式首级为双吸叶 D或DA 单级单吸悬臂式离心清水 KD 轮 泵 KDS 多级中开式离心泵 Y 多级分段式离心泵 Z 多级中开式首级为双吸叶 YG 多级立式管形离心泵 FY 轮 F 离心式油泵 自吸式离心泵 P 离心式管道油泵 WX 耐腐蚀液下式离心泵 耐腐蚀泵 一般旋涡泵 屏蔽式离心泵 旋涡离心泵
（四）、离心泵型号及结构 1、离心泵的型号 表1-1离心泵基本类型代号 型 号 泵 的 名 称 型 号 泵 的 名 称 IS B或BA D或DA DL Y YG F P ISO3国际标准型单级单吸 离心水泵 单级单吸悬臂式离心清水 泵 多级分段式离心泵 多级立式管形离心泵 离心式油泵 离心式管道油泵 耐腐蚀泵 屏蔽式离心泵 S或sh DS KD KDS Z FY W WX 单级双吸式离心水泵 多级分段式首级为双吸叶 轮 多级中开式离心泵 多级中开式首级为双吸叶 轮 自吸式离心泵 耐腐蚀液下式离心泵 一般旋涡泵 旋涡离心泵
