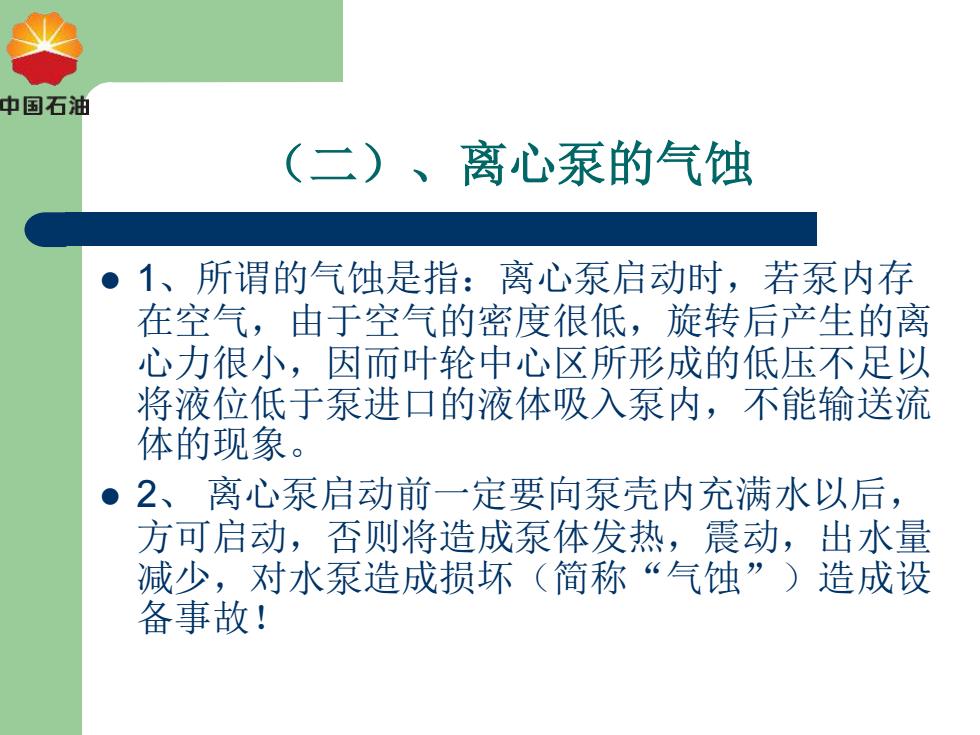

中国石油 (二)、离心泵的气蚀 1、所谓的气蚀是指：离心泵启动时，若泵内存 在空气，由于空气的密度很低，旋转后产生的离 心力很小，因而叶轮中心区所形成的低压不足以 将液位低于泵进口的液体吸入泵内，不能输送流 体的现象。 ● 2、离心泵启动前一定要向泵壳内充满水以后， 方可启动，否则将造成泵体发热，震动，出水量 减少，对水泵造成损坏（简称“气蚀”）造成设 备事故！
（二）、离心泵的气蚀 ⚫ 1、所谓的气蚀是指：离心泵启动时，若泵内存 在空气，由于空气的密度很低，旋转后产生的离 心力很小，因而叶轮中心区所形成的低压不足以 将液位低于泵进口的液体吸入泵内，不能输送流 体的现象。 ⚫ 2、 离心泵启动前一定要向泵壳内充满水以后， 方可启动，否则将造成泵体发热，震动，出水量 减少，对水泵造成损坏（简称“气蚀”）造成设 备事故！

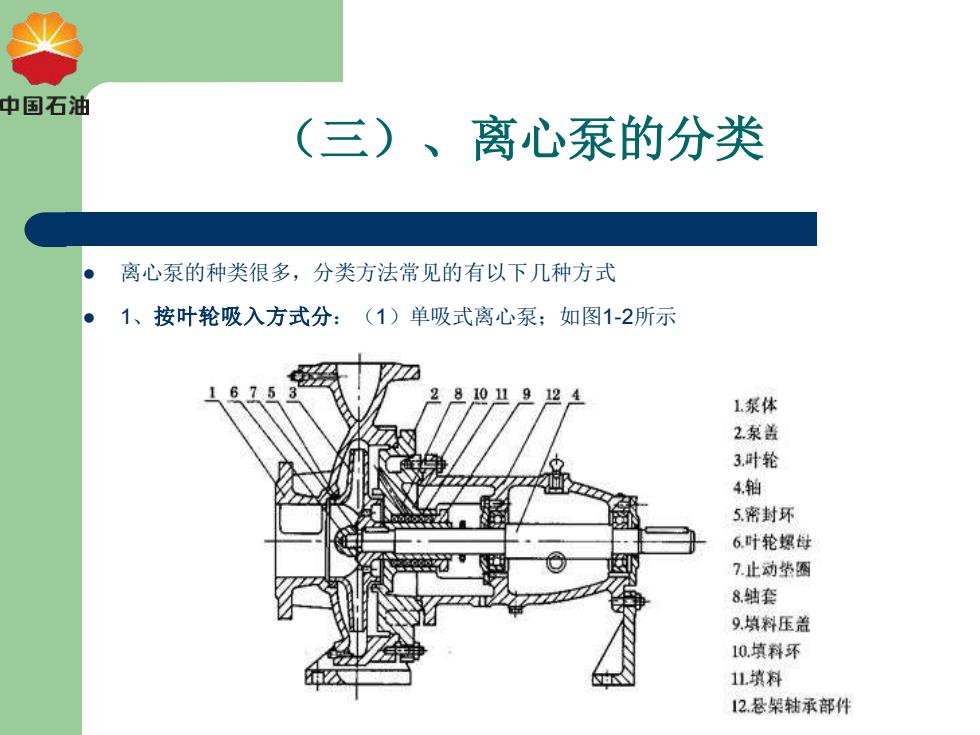

中国石油 (三)、离心泵的分类 离心泵的种类很多，分类方法常见的有以下几种方式 1、按叶轮吸入方式分：(1)单吸式离心泵；如图1-2所示 2810卫9124 1泵体 2.泵盖 3,叶轮 4轴 5密封环 6.叶轮螺母 7.止动垫图 8轴套 9填料压盖 10.填料环 1山填料 12悬架轴承部件
（三）、离心泵的分类 ⚫ 离心泵的种类很多，分类方法常见的有以下几种方式 ⚫ 1、按叶轮吸入方式分：（1）单吸式离心泵；如图1-2所示

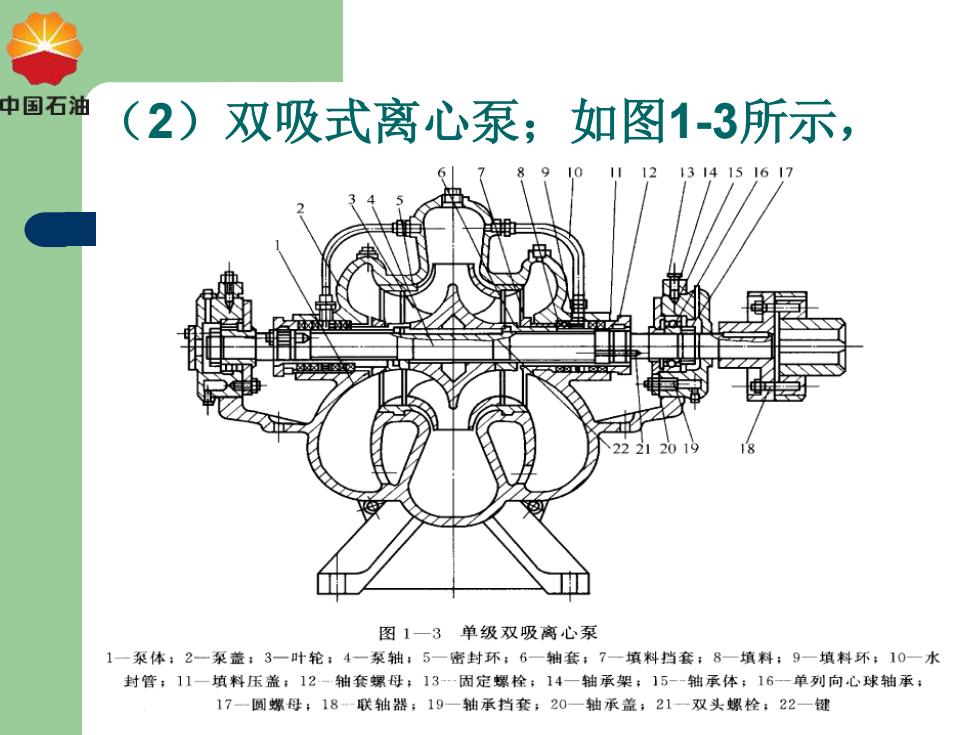

中国石油 （2)双吸式离心泵；如图1-3所示， 1011121314151617 22 2019 血 图1一3单级双吸离心泵 1一泵体：2一泵盖；3一叶轮；4一泵轴：5一密封环；6一轴套：7一填料挡套；8一填料：9一填料环：10一水 封管：11一填料压盖；12-轴套螺母：13一固定螺栓；14一轴承架；15-轴承体；16一单列向心球轴承： 17一圆螺母；18-联轴器；19一轴承挡套；20一轴承盖；21一双头螺栓；22一键
（2）双吸式离心泵；如图1-3所示

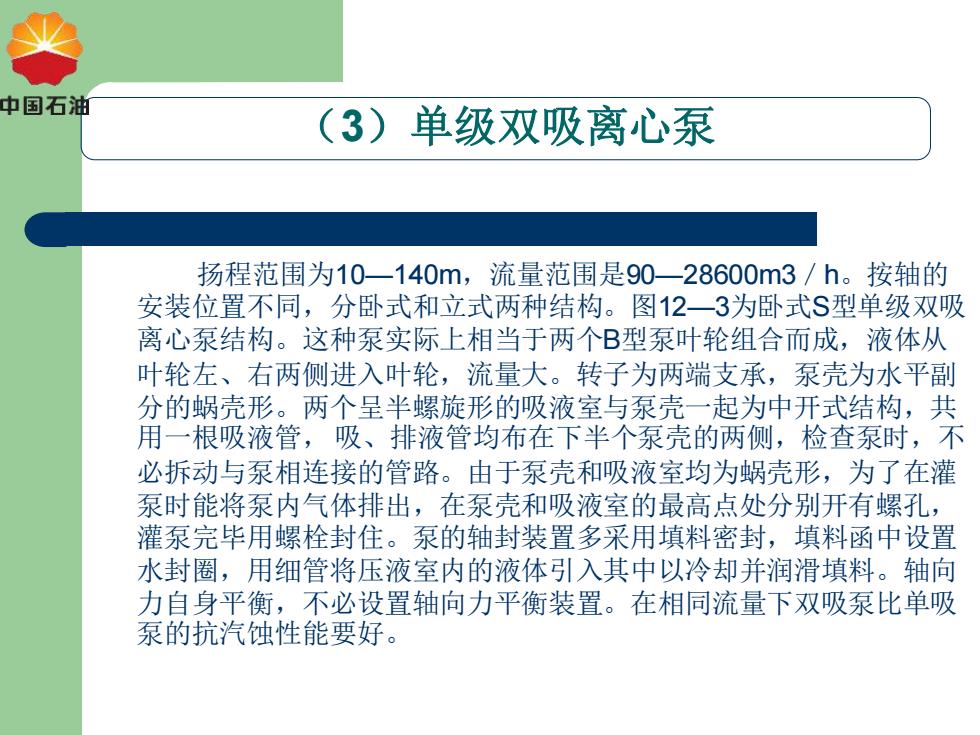

中国石油 (3)单级双吸离心泵 扬程范围为10一140m,流量范围是90一28600m3/h。按轴的 安装位置不同，分卧式和立式两种结构。图12一3为卧式S型单级双吸 离心泵结构。这种泵实际上相当于两个B型泵叶轮组合而成，液体从 叶轮左、右两侧进入叶轮，流量大。转子为两端支承，泵壳为水平副 分的蜗壳形。两个呈半螺旋形的吸液室与泵壳一起为中开式结构，共 用一根吸液管，吸、排液管均布在下半个泵壳的两侧，检查泵时，不 必拆动与泵相连接的管路。由于泵壳和吸液室均为蜗壳形，为了在灌 泵时能将泵内气体排出，在泵壳和吸液室的最高点处分别开有螺孔， 灌泵完毕用螺栓封住。泵的轴封装置多采用填料密封，填料函中设置 水封圈，用细管将压液室内的液体引入其中以冷却并润滑填料。轴向 力自身平衡，不必设置轴向力平衡装置。在相同流量下双吸泵比单吸 泵的抗汽蚀性能要好
（3）单级双吸离心泵 扬程范围为10—140m，流量范围是90—28600m3／h。按轴的 安装位置不同，分卧式和立式两种结构。图12—3为卧式S型单级双吸 离心泵结构。这种泵实际上相当于两个B型泵叶轮组合而成，液体从 叶轮左、右两侧进入叶轮，流量大。转子为两端支承，泵壳为水平副 分的蜗壳形。两个呈半螺旋形的吸液室与泵壳一起为中开式结构，共 用一根吸液管， 吸、排液管均布在下半个泵壳的两侧，检查泵时，不 必拆动与泵相连接的管路。由于泵壳和吸液室均为蜗壳形，为了在灌 泵时能将泵内气体排出，在泵壳和吸液室的最高点处分别开有螺孔， 灌泵完毕用螺栓封住。泵的轴封装置多采用填料密封，填料函中设置 水封圈，用细管将压液室内的液体引入其中以冷却并润滑填料。轴向 力自身平衡，不必设置轴向力平衡装置。在相同流量下双吸泵比单吸 泵的抗汽蚀性能要好

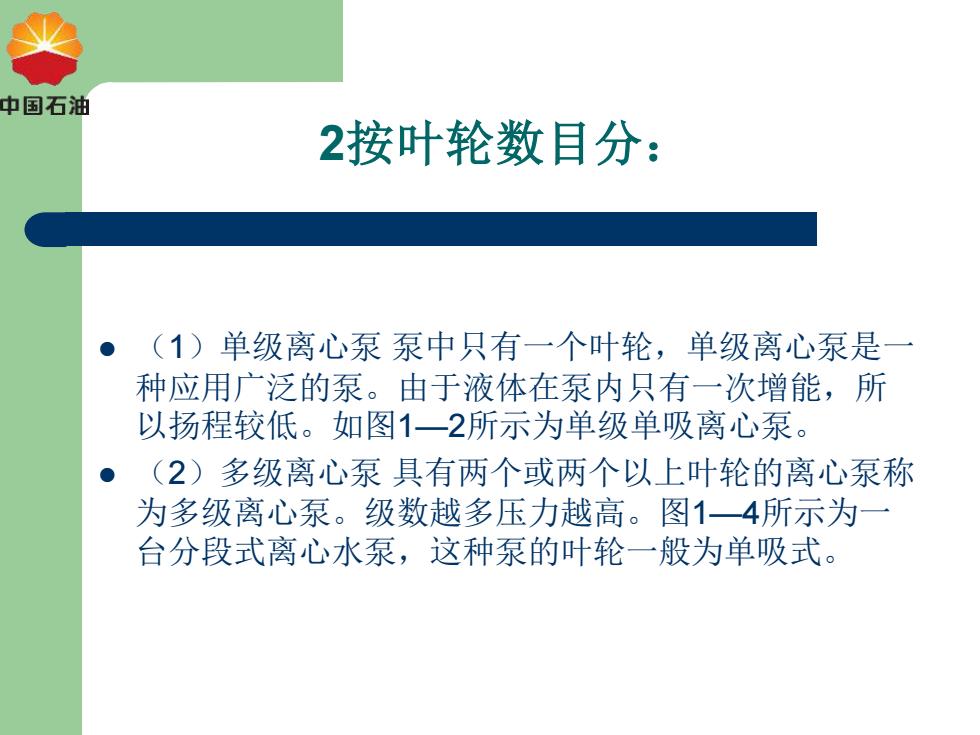

中国石油 2按叶轮数目分： (1)单级离心泵泵中只有一个叶轮，单级离心泵是一 种应用广泛的泵。由于液体在泵内只有一次增能，所 以扬程较低。如图1一2所示为单级单吸离心泵。 ● (2)多级离心泵具有两个或两个以上叶轮的离心泵称 为多级离心泵。级数越多压力越高。图1一4所示为 台分段式离心水泵，这种泵的叶轮一般为单吸式
2按叶轮数目分： ⚫ （1）单级离心泵 泵中只有一个叶轮，单级离心泵是一 种应用广泛的泵。由于液体在泵内只有一次增能，所 以扬程较低。如图1—2所示为单级单吸离心泵。 ⚫ （2）多级离心泵 具有两个或两个以上叶轮的离心泵称 为多级离心泵。级数越多压力越高。图1—4所示为一 台分段式离心水泵，这种泵的叶轮一般为单吸式
