第五章泵站工程规划 要求： 了解泵站的规划原则，能够根据进、出水线路、站址地形、地 质和泵站作用，正确选择枢纽布置型式；依据泵站的基本资料，按照 工程设计标准，计算泵站的设计流量、选择各种特征水位，组合各特 征扬程。 。 第一节泵站工程规划的内容和原则 第二节设计标准 第三节灌溉泵站工程规划 第四节排水泵站工程规划 第五节泵站建筑物布置 第六节泵站设计流量和设计扬程的确定
第五章 泵站工程规划 第一节 泵站工程规划的内容和原则 第二节 设计标准 第三节 灌溉泵站工程规划 第四节 排水泵站工程规划 第五节 泵站建筑物布置 第六节 泵站设计流量和设计扬程的确定 要求： 了解泵站的规划原则，能够根据进、出水线路、站址地形、地 质和泵站作用，正确选择枢纽布置型式；依据泵站的基本资料，按照 工程设计标准，计算泵站的设计流量、选择各种特征水位，组合各特 征扬程

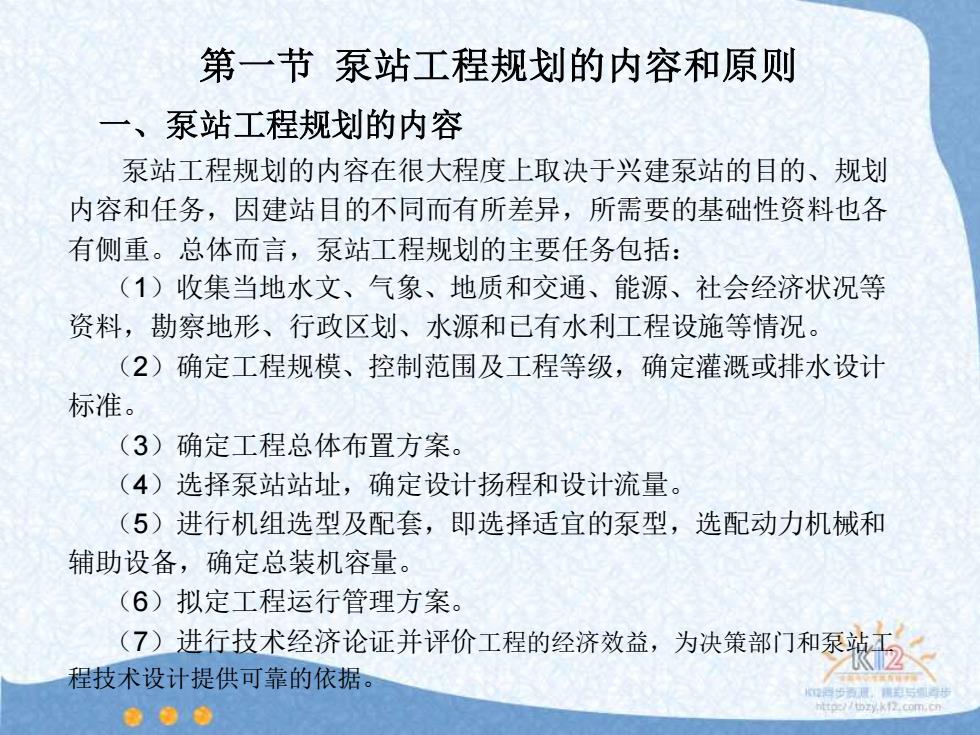

第一节泵站工程规划的内容和原则 一、泵站工程规划的内容 泵站工程规划的内容在很大程度上取决于兴建泵站的目的、规划 内容和任务，因建站目的不同而有所差异，所需要的基础性资料也各 有侧重。总体而言，泵站工程规划的主要任务包括： (1)收集当地水文、气象、地质和交通、能源、社会经济状况等 资料，勘察地形、行政区划、水源和已有水利工程设施等情况。 (2)确定工程规模、控制范围及工程等级，确定灌溉或排水设计 标准。 (3)确定工程总体布置方案。 (4)选择泵站站址，确定设计扬程和设计流量。 (5)进行机组选型及配套，即选择适宜的泵型，选配动力机械和 辅助设备，确定总装机容量。 (6)拟定工程运行管理方案。 (7)进行技术经济论证并评价工程的经济效益，为决策部门和泵站工 程技术设计提供可靠的依据。 ●●●
第一节 泵站工程规划的内容和原则 一、泵站工程规划的内容 泵站工程规划的内容在很大程度上取决于兴建泵站的目的、规划 内容和任务，因建站目的不同而有所差异，所需要的基础性资料也各 有侧重。总体而言，泵站工程规划的主要任务包括： （1）收集当地水文、气象、地质和交通、能源、社会经济状况等 资料，勘察地形、行政区划、水源和已有水利工程设施等情况。 （2）确定工程规模、控制范围及工程等级，确定灌溉或排水设计 标准。 （3）确定工程总体布置方案。 （4）选择泵站站址，确定设计扬程和设计流量。 （5）进行机组选型及配套，即选择适宜的泵型，选配动力机械和 辅助设备，确定总装机容量。 （6）拟定工程运行管理方案。 （7）进行技术经济论证并评价工程的经济效益，为决策部门和泵站工 程技术设计提供可靠的依据
第一节泵站工程规划的内容和原则 二、泵站工程规划的原则 (1)泵站工程规划必须以流域或区域水利规划为依据，按照全面规划、 综合治理、合理布局的原则，正确处理灌溉与排水、自流与提水、灌溉排水 与其它部门用水的关系，充分考虑泵站工程的综合利用。 (2)泵站工程的规模、控制范围和总体布置方案的确定，在很大程度上 取决于兴建工程的目的、当地的经济、地形、能源、气象、作物组成以及现 有水利工程设施的情况等因素。规划中必须根据灌溉（或排水）区的地形、 地貌特征，尽可能地照顾行政区划，充分利用现有水利工程设施的原则，确 定工程的控制范围和面积。 (3)工程总体布置应结合现有村镇或规划的居民点、道路、电网、通讯 线路、水利设施、林带等统筹考虑，合理布局。为了节约能源并便于运行管 理，泵站和沟渠的布置必须遵循低田低灌、高水高排、内外分开、水旱作物 分开的原则。在梯级提水灌溉工程中，应尽量减少两级泵站之间没有灌溉面 积的空流段渠道长度和泵站级数，尽量使用同型号的水泵机组。 (4)灌溉或排水标准是确定泵站规模的重要依据，应根据灌溉或排水区 的水土资源、水文气象、作物组成，以及对灌排成本、工程效益的要求，按 照国家最新颁布的《泵站设计规范》和《灌溉排水渠系设计规范》等有关规 定确定。 (5)泵站工程的技术经济论证和经济效果评价，是确定泵站工程合理件2 与可行性，以及对不同方案进行比较与优化的依据。经济分析应按《水利经 济计算规范》的规定进行
二、 泵站工程规划的原则 （1）泵站工程规划必须以流域或区域水利规划为依据，按照全面规划、 综合治理、合理布局的原则，正确处理灌溉与排水、自流与提水、灌溉排水 与其它部门用水的关系，充分考虑泵站工程的综合利用。 （2）泵站工程的规模、控制范围和总体布置方案的确定，在很大程度上 取决于兴建工程的目的、当地的经济、地形、能源、气象、作物组成以及现 有水利工程设施的情况等因素。规划中必须根据灌溉（或排水）区的地形、 地貌特征，尽可能地照顾行政区划，充分利用现有水利工程设施的原则，确 定工程的控制范围和面积。 （3）工程总体布置应结合现有村镇或规划的居民点、道路、电网、通讯 线路、水利设施、林带等统筹考虑，合理布局。为了节约能源并便于运行管 理，泵站和沟渠的布置必须遵循低田低灌、高水高排、内外分开、水旱作物 分开的原则。在梯级提水灌溉工程中，应尽量减少两级泵站之间没有灌溉面 积的空流段渠道长度和泵站级数，尽量使用同型号的水泵机组。 （4）灌溉或排水标准是确定泵站规模的重要依据，应根据灌溉或排水区 的水土资源、水文气象、作物组成，以及对灌排成本、工程效益的要求，按 照国家最新颁布的《泵站设计规范》和《灌溉排水渠系设计规范》等有关规 定确定。 （5）泵站工程的技术经济论证和经济效果评价，是确定泵站工程合理性 与可行性，以及对不同方案进行比较与优化的依据。经济分析应按《水利经 济计算规范》的规定进行。 第一节 泵站工程规划的内容和原则

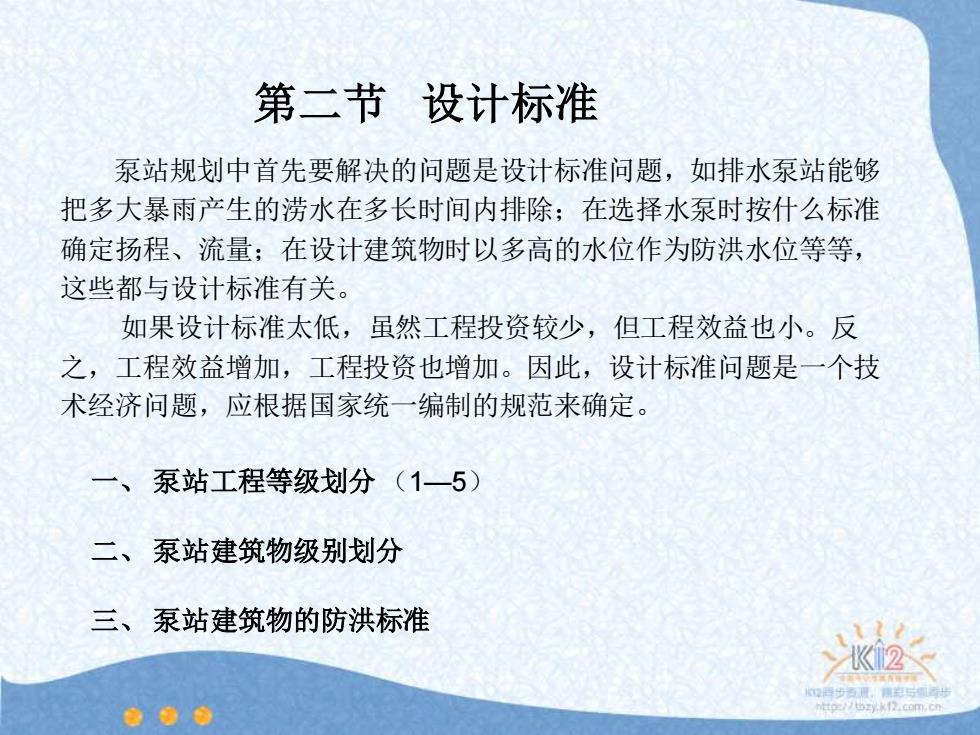

第二节设计标准 泵站规划中首先要解决的问题是设计标准问题，如排水泵站能够 把多大暴雨产生的涝水在多长时间内排除；在选择水泵时按什么标准 确定扬程、流量：在设计建筑物时以多高的水位作为防洪水位等等， 这些都与设计标准有关。 如果设计标准太低，虽然工程投资较少，但工程效益也小。反 之，工程效益增加，工程投资也增加。因此，设计标准问题是一个技 术经济问题，应根据国家统一编制的规范来确定。 一、泵站工程等级划分(1一5) 二、泵站建筑物级别划分 三、泵站建筑物的防洪标准 K12 ●●●
第二节 设计标准 泵站规划中首先要解决的问题是设计标准问题，如排水泵站能够 把多大暴雨产生的涝水在多长时间内排除；在选择水泵时按什么标准 确定扬程、流量；在设计建筑物时以多高的水位作为防洪水位等等， 这些都与设计标准有关。 如果设计标准太低，虽然工程投资较少，但工程效益也小。反 之，工程效益增加，工程投资也增加。因此，设计标准问题是一个技 术经济问题，应根据国家统一编制的规范来确定。 一、 泵站工程等级划分 （1—5） 二、 泵站建筑物级别划分 三、 泵站建筑物的防洪标准

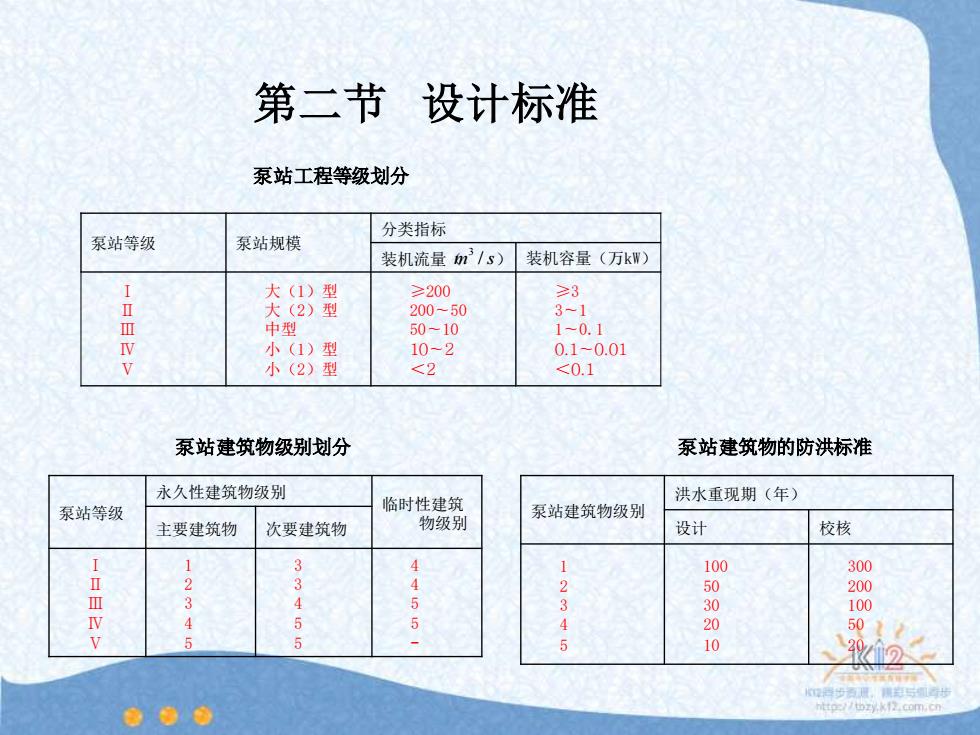

第二节设计标准 泵站工程等级划分 分类指标 泵站等级 泵站规模 装机流量m3/s) 装机容量（万kW) 大(1)型 ≥200 ≥3 Ⅱ 大(2)型 200-50 3-1 中型 50-10 1-0.1 v 小(1)型 10-2 0.1-0.01 V 小(2)型 <2 <0.1 泵站建筑物级别划分 泵站建筑物的防洪标准 永久性建筑物级别 泵站等级 临时性建筑 洪水重现期（年） 泵站建筑物级别 主要建筑物 次要建筑物 物级别 设计 校核 1 3 4 100 300 IIⅡN 23 3 50 200 5 3 3 100 5 20 501 5 5 0 ●●● http://tbzy.k12.com.cn
第二节 设计标准 泵站工程等级划分 泵站建筑物级别划分 泵站建筑物的防洪标准 3 m s/ 泵站等级 泵站规模 分类指标 装机流量（ ） 装机容量（万kW） Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ 大（1）型 大（2）型 中型 小（1）型 小（2）型 ≥200 200∼50 50∼10 10∼2 ＜2 ≥3 3∼1 1∼0.1 0.1∼0.01 ＜0.1 泵站等级 永久性建筑物级别 临时性建筑 主要建筑物 次要建筑物 物级别 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ 1 2 3 4 5 3 3 4 5 5 4 4 5 5 - 泵站建筑物级别 洪水重现期（年） 设计 校核 1 2 3 4 5 100 50 30 20 10 300 200 100 50 20
