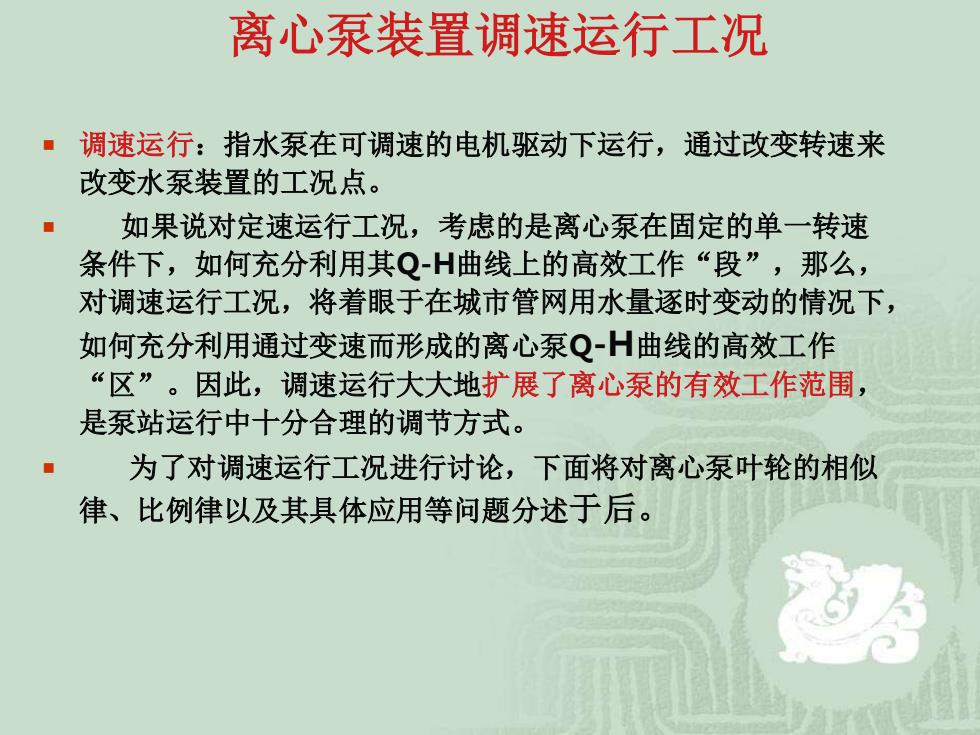

离心泵装置调速运行工况 ·调速运行：指水泵在可调速的电机驱动下运行，通过改变转速来 改变水泵装置的工况点。 ◆ 如果说对定速运行工况，考虑的是离心泵在固定的单一转速 条件下，如何充分利用其Q-H曲线上的高效工作“段”，那么， 对调速运行工况，将着眼于在城市管网用水量逐时变动的情况下， 如何充分利用通过变速而形成的离心泵Q-H曲线的高效工作 “区”。因此，调速运行大大地扩展了离心泵的有效工作范围， 是泵站运行中十分合理的调节方式。 为了对调速运行工况进行讨论，下面将对离心泵叶轮的相似 律、比例律以及其具体应用等问题分述于后
离心泵装置调速运行工况 调速运行：指水泵在可调速的电机驱动下运行，通过改变转速来 改变水泵装置的工况点。 如果说对定速运行工况，考虑的是离心泵在固定的单一转速 条件下，如何充分利用其Q-H曲线上的高效工作“段”，那么， 对调速运行工况，将着眼于在城市管网用水量逐时变动的情况下， 如何充分利用通过变速而形成的离心泵Q-H曲线的高效工作 “区”。因此，调速运行大大地扩展了离心泵的有效工作范围， 是泵站运行中十分合理的调节方式。 为了对调速运行工况进行讨论，下面将对离心泵叶轮的相似 律、比例律以及其具体应用等问题分述于后

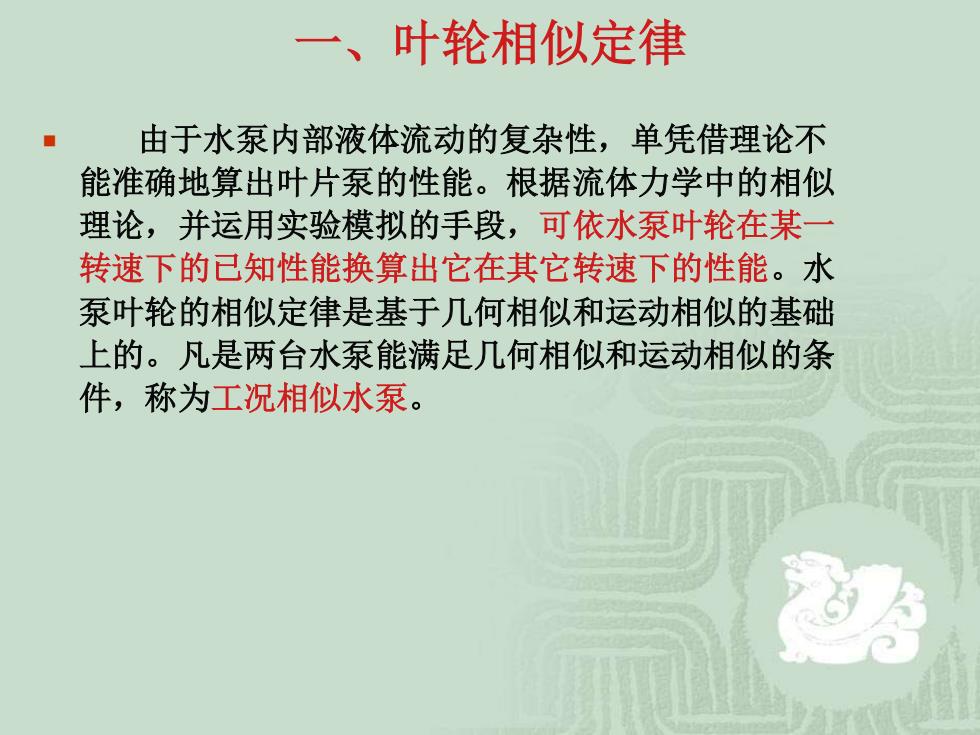

一、叶轮相似定律 由于水泵内部液体流动的复杂性，单凭借理论不 能准确地算出叶片泵的性能。根据流体力学中的相似 理论，并运用实验模拟的手段，可依水泵叶轮在某一 转速下的已知性能换算出它在其它转速下的性能。水 泵叶轮的相似定律是基于几何相似和运动相似的基础 上的。凡是两台水泵能满足几何相似和运动相似的条 件，称为工况相似水泵
一、叶轮相似定律 由于水泵内部液体流动的复杂性，单凭借理论不 能准确地算出叶片泵的性能。根据流体力学中的相似 理论，并运用实验模拟的手段，可依水泵叶轮在某一 转速下的已知性能换算出它在其它转速下的性能。水 泵叶轮的相似定律是基于几何相似和运动相似的基础 上的。凡是两台水泵能满足几何相似和运动相似的条 件，称为工况相似水泵
(一)相似条件 1、几何相似 ·几何相似条件是：两个叶轮主要过流部分一切相对应 的尺寸成一定比例，所有的对应角相等。 ◆ 现设有两台几何相似水泵的叶轮，一个为模型水泵 的叶轮，其符号以下角标表示；另一个为实际水泵 的叶轮，其符号不带下角标m。 b2 D2 =入 b2m D2m
几何相似条件是：两个叶轮主要过流部分一切相对应 的尺寸成一定比例，所有的对应角相等。 现设有两台几何相似水泵的叶轮，一个为模型水泵 的叶轮，其符号以下角标m表示；另一个为实际水泵 的叶轮，其符号不带下角标m。 （一）相似条件 1、几何相似
2、运动相似 ·运动相似是在几何相似的前提下的工况相似。即两叶轮相 应点上水流的同名速度方向一致，大小成比例。即相应点 上水流速度三角形相似。 C2 1L2 nD2 C2m u2m nmD2m nm 即： C2u C2r 1L2 nD2 (C2u)m((u2)m =”别 (nD2)m Nm
运动相似是在几何相似的前提下的工况相似。即两叶轮相 应点上水流的同名速度方向一致，大小成比例。即相应点 上水流速度三角形相似。 ( ) ( ) m m m m m m m n n nD nD u u n n n D nD u u = = = = = = = C ( ) ( ) C C C C C 2 2 2 2 2 r m 2 r 2 u m 2 u 2 2 2 2 2 m 2 即： 2、运动相似
相似速度三角形 C2 W2 C2r C2rm U2m 12 C2u C2r 1儿2 nD2 (C2u)m (C2r)m (u2)m (nD2)m nm
( ) ( ) m m nm n nD nD u u = = = = C ( ) ( ) C C C 2 2 2 2 2 r m 2 r 2 u m 2 u 相似速度三角形
