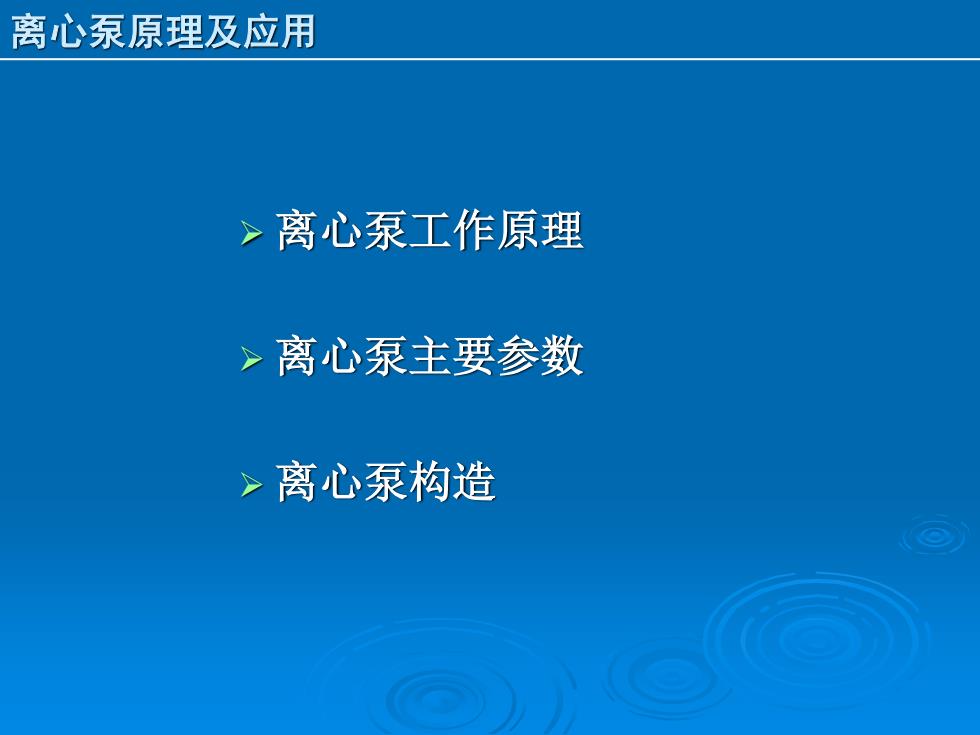

离心泵原理及应用 >离心泵工作原理 >离心泵主要参数 >离心泵构造
离心泵原理及应用 ➢ 离心泵工作原理 ➢ 离心泵主要参数 ➢ 离心泵构造
1.离心泵工作原理 离心泵典型结构 3 机封 3一扩压管 4一叶轮 5一吸入室 6一口环 7一蜗壳
1. 离心泵工作原理 1 — 轴 2 — 机封 3 — 扩压管 4 — 叶轮 5 — 吸入室 6 — 口环 7 — 蜗壳 离心泵典型结构
1.离心泵工作原理 1.1离心泵工作原理 驱动机通过泵轴带动叶轮旋转产生离心力，在离心力作用 下，液体沿叶片流道被甩向叶轮出口，液体经蜗壳收集送入排 出管。液体从叶轮获得能量，使压力能和速度能均增加，并依 靠此能量将液体输送到工作地点。 在液体被甩向叶轮出口的同时，叶轮入口中心处形成了低 压，·在吸液罐和叶轮中心处的液体之间就产生了压差，吸液罐 中的液体在这个压差作用下，不断地经吸入管路及泵的吸入室 进入叶轮中
1. 离心泵工作原理 1.1 离心泵工作原理 驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用 下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排 出管。液体从叶轮获得能量, •使压力能和速度能均增加,并依 靠此能量将液体输送到工作地点。 在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低 压, •在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐 中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室 进入叶轮中
1.离心泵工作原理 1.2离心泵工作流程： 驱动机带动叶轮高速旋转 叶轮带动液体高速旋转 产生离心力 液体获得能量（压力能、 液体甩出，叶轮中心形成低压 速度能增加) 吸入罐与泵之间产生压差 输送液体 吸入液体，实现连续工作
1. 离心泵工作原理 液体甩出，叶轮中心形成低压 驱动机带动叶轮高速旋转 叶轮带动液体高速旋转 产生离心力 液体获得能量（压力能、 速度能增加） 吸入罐与泵之间产生压差 吸入液体，实现连续工作 输送液体 1.2 离心泵工作流程：
