管道和水炼简易计算法 980000o80oogggeo 中国建筑工业出版社
1
一、几点说明 第 这本书有什磨用处？ 管道的直径怎样叫法 第三题怎样选择管道材料？ 二、管道水力计算. 第四题什磨叫做管道的流量？怎样计算管道的流量？ 第五题 在流速相等的条件下，D,200管子的流量是Dg100管子的流量的几倍？ 第六愿 有没有简单的方法， 可以记住各种管子的大致流量 第七题 管道里的流速有没有限制？ 第八颗 管道里的流量不变，他的流速会不会变化？ 8 第九题 压力和流速究竟有什麽关系？ 第十颗 压力表上的压力大小用公斤表示（例如2公斤的压力），另外，我们又常说 多少高水柱压力（例如5米高水柱的压力），它们之间有什么关系？ 9 第十一题 压力差和管道的阻力有什么不同？ 第十二题 管子的阻力怎样计算？ 10 第十二题 怎样使用铸铁管水力计算表？ 11 第十四题 表4的铸铁管水力计算表做了些简化，会不会影响计算的准确度？13 第十五题 从铸铁管水力计算表可以找到那些规律 第十六题 知道管道阻力的规律有什么用处 第十七题 怎样具体利用表4进行计算？ .15 第十八题 表4查不到的流最、流速和阻力，应该怎样计算？ 16 第十九题 在实际工作中，究竞怎样体现一段管道的压力差产生一定的管道流速？ 第二十题 管道的总阻力包括哪些部分 19 第二十一题 管道的局部阻力应该怎样计算？ .19 第二十二题究竟实际管道的阻力应该怎样计算？ .20 第二十三题局部水头损失（局部阻）的计算比较麻烦，有没有简化的计算方法？24 第二十四颗在一条用口径的管道上，两头的压力差定了后，管道里的流量和流谏也就 定了 2 那么，管道两头真正的压力究竟反映什么要求 24 第二十五题钢管的阻力能不能用表4来计算？ 25 第二十六题小管径钢管的阻力怎样计算？ 26 第二十七题铸铁管水力计算表（表4）对于其它的管材和流动物资的阻力计算由没有 用处？ 27 第二十八题 蒸汽管的流量和阻力怎样计算 28 第三十题混凝土排水管道的流量和流速怎样计算？ .31 三、水泵选择· 第三十一题什么叫作水泵的总扬程？ 33 箔二十二顺什么叫作水泵的吸水扬程？ 33 第三十三题 水系的型号怎样表示法 第三十四题 水泵的性能包括哪些项目？ 第三十五题怎样从水泵型号，估计出水泵的流量？ 39 第三十六题怎样选择水系的型号？ .4
目 录 一、几点说明 . 1 第一题 这本书有什麽用处？.1 第二题 管道的直径怎样叫法？.1 第三题 怎样选择管道材料？.3 二、管道水力计算. 5 第四题 什麽叫做管道的流量？怎样计算管道的流量？.5 第五题 在流速相等的条件下，Dg200 管子的流量是Dg100 管子的流量的几倍？.6 第六题 有没有简单的方法，可以记住各种管子的大致流量？.7 第七题 管道里的流速有没有限制？.7 第八题 管道里的流量不变，他的流速会不会变化？.8 第九题 压力和流速究竟有什麽关系？.8 第十题 压力表上的压力大小用公斤表示（例如 2 公斤的压力），另外，我们又常说 多少高水柱压力（例如 5 米高水柱的压力），它们之间有什么关系？.9 第十一题 压力差和管道的阻力有什么不同？.9 第十二题 管子的阻力怎样计算？.10 第十三题 怎样使用铸铁管水力计算表？.11 第十四题 表 4 的铸铁管水力计算表做了哪些简化，会不会影响计算的准确度？ .13 第十五题 从铸铁管水力计算表可以找到那些规律? .14 第十六题 知道管道阻力的规律有什么用处？.15 第十七题 怎样具体利用表 4 进行计算？.15 第十八题 表 4 查不到的流量、流速和阻力，应该怎样计算？.16 第十九题 在实际工作中，究竟怎样体现一段管道的压力差产生一定的管道流速？ .18 第二十题 管道的总阻力包括哪些部分？.19 第二十一题 管道的局部阻力应该怎样计算？.19 第二十二题 究竟实际管道的阻力应该怎样计算？.20 第二十三题 局部水头损失(局部阻力)的计算比较麻烦，有没有简化的计算方法？ .24 第二十四题 在一条用口径的管道上，两头的压力差定了后，管道里的流量和流速也就 定了。.24 那么，管道两头真正的压力究竟反映什么要求？.24 第二十五题 钢管的阻力能不能用表 4 来计算？.25 第二十六题 小管径钢管的阻力怎样计算？.26 第二十七题 铸铁管水力计算表(表 4)对于其它的管材和流动物资的阻力计算由没有 用处？.27 第二十八题 蒸汽管的流量和阻力怎样计算？.28 第三十题 混凝土排水管道的流量和流速怎样计算？.31 三、水泵选择 . 33 第三十一题 什么叫作水泵的总扬程？.33 第三十二题 什么叫作水泵的吸水扬程？.33 第三十三题 水泵的型号怎样表示法？.34 第三十四题 水泵的性能包括哪些项目？.35 第三十五题 怎样从水泵型号，估计出水泵的流量？.39 第三十六题 怎样选择水泵的型号？.40 2
第三十七题再作设备计划的时候，管线还未定，怎样选水泵？41 第三十八题离心式水泵为什么能吸水？ 42 四、管 第 十九题 光滑万头的长度（即弯曲部分）怎样定？怎样计算？ .44 第四十题焊接弯头的尺寸是怎样定的？下料总长度怎样计算？ 44 45 第四十一题断节的长度怎样计算？ 47 第四十二题为了在钢管上画出断节，必须先画出断节的展开图来，展开图是怎样画出 来的？ 40 第四十三题应用表18焊接弯头尺寸和表19断节展开尺寸时，应注意哪些问题？.5 第四十四题二通和四通的合件展开图怎样回法？ .52 第四十五题异径管（同圆心的大小头）的展开图怎样画法？ .55 第四十六题偏心异径管（偏心的大小头）的展开图怎样画法？ 56 第四十七颧为什么要计算钢管受热后膨胀的长度？应该怎样计算？ 57 第四十八题方形伸缩器的尺寸是怎样决定的？怎样选用？ .58
第三十七题 再作设备计划的时候，管线还未定，怎样选水泵？.41 第三十八题 离心式水泵为什么能吸水？.42 四、管件 . 44 第三十九题 光滑万头的长度(即弯曲部分)怎样定？怎样计算？ .44 第四十题 焊接弯头的尺寸是怎样定的？下料总长度怎样计算？.45 第四十一题 断节的长度怎样计算？.47 第四十二题 为了在钢管上画出断节，必须先画出断节的展开图来，展开图是怎样画出 来的？.49 第四十三题 应用表 18 焊接弯头尺寸和表 19 断节展开尺寸时，应注意哪些问题？ .51 第四十四题 三通和四通的管件展开图怎样画法？.52 第四十五题 异径管(同圆心的大小头)的展开图怎样画法？ .55 第四十六题 偏心异径管(偏心的大小头)的展开图怎样画法？.56 第四十七题 为什么要计算钢管受热后膨胀的长度？应该怎样计算？.57 第四＋八题 方形伸缩器的尺寸是怎样决定的？怎样选用？.58 3
一、几点说明 第一题这本书有什麽用处？ 管道工人和新参加管道设计、施工人员、在实际工作中，经常碰到一些管道和水泵方面 的设计和计算向愿，但在这方面还没有比较通俗的参考书。作者针对这一情况编写了这本书。 书中除介绍有关管道和水泵的基本知识外，还列出了有关管道和水系设计、计算的基本数据。 可作为一本简易参考资料使用。 全书共有四十八个题例，包括三个基本内容：第一、管道简易设计和计算方法，以室外 给水铸铁管为主，但也介绍了工业锅炉蒸汽管及其它一些常用管道的计算知识：跌入、水泵 的选型：第三、在管道安装过程中经常碰到的一些问题，如钢制管道零件的加工尺寸及蒸汽 管道伸缩器的选用数据等，钢制管件包括弯头管、三通管、四通管（以下简称弯头、三通、 四通)以及同心、偏心大小头异径管等。 第二题管道的直径怎样叫法？ 管道的直径有两种叫法，一种叫它的内径，一种叫它的外径 铸铁管和一般的钢管（指白铁管或黑铁管，又称水、煤气管）的内径又叫做公称通径， 用D表示，D是代表直径的意思，g是“公”字拼音的第一个字母。一般说，管子直径是它 的内径，用毫米表示。例如：直径100毫米的管子，可以表示成D,100管子。但要注意管子 的真正内径和它的公称通径往往是不相等的，有的相差比较大。当我们计算管子横断面的准 确面积时，就应该用真正的内径，不能用公称通径。 另外，还有一种叫法，把管子叫成几时的管子。时，读称英寸。1时可以折合成25毫 米，所以D100的管子也叫做4时管。 表11列出白铁管和黑铁管管径的对照尺寸（白铁管指镀锌钢管，黑铁管指一般钢管）. 从表中看出D100的管子，真正的内径为106毫米，D,150毫米的管子，真正内径为156毫 米。表1-2为普通压力铸铁管（简称普压铸铁管）的部分管径的尺寸对照。由表中可以看出， 这种转铁管的公称通径和它们的真正内径是一致的

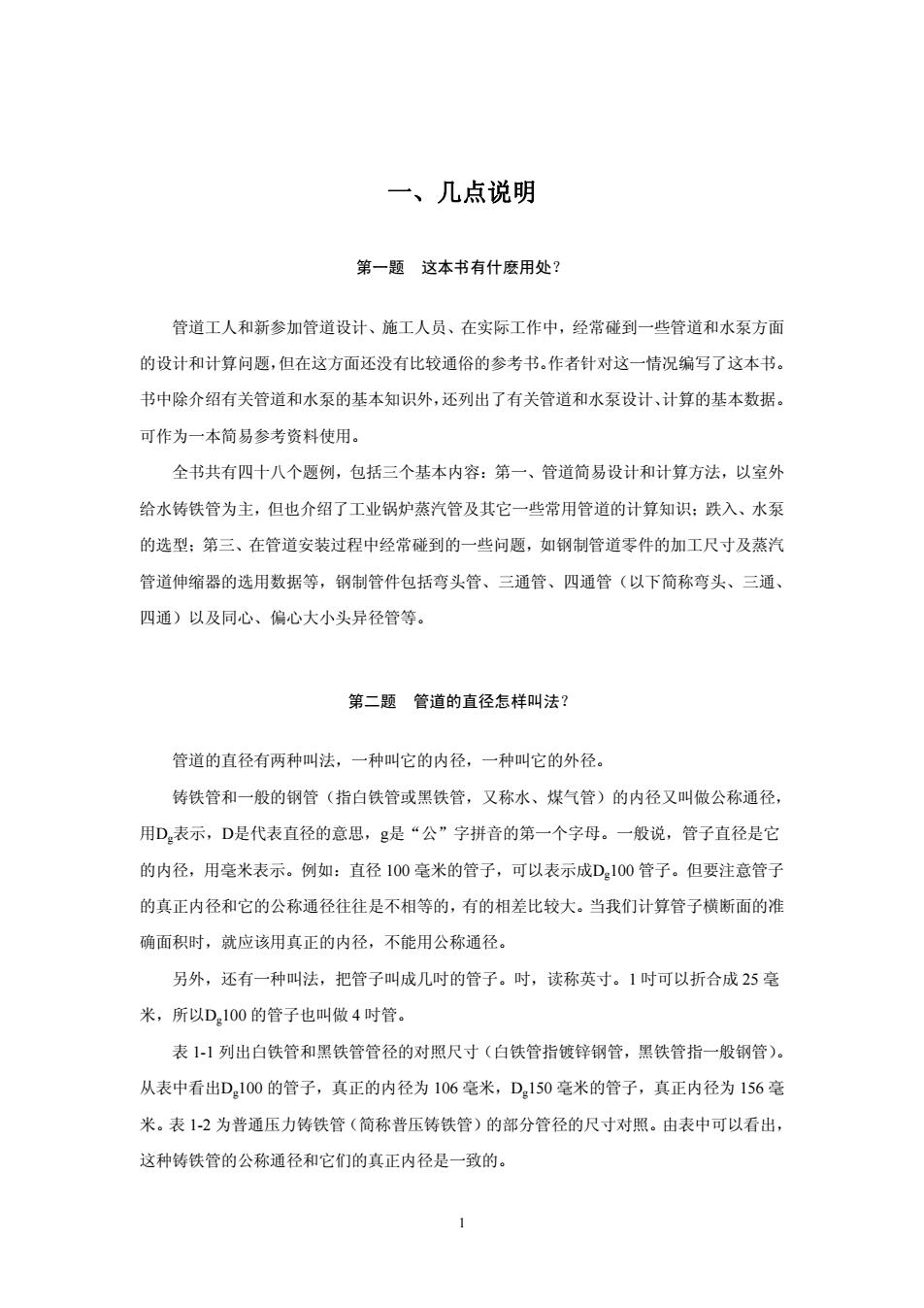

一、几点说明 第一题 这本书有什麽用处？ 管道工人和新参加管道设计、施工人员、在实际工作中，经常碰到一些管道和水泵方面 的设计和计算问题，但在这方面还没有比较通俗的参考书。作者针对这一情况编写了这本书。 书中除介绍有关管道和水泵的基本知识外，还列出了有关管道和水泵设计、计算的基本数据。 可作为一本简易参考资料使用。 全书共有四十八个题例，包括三个基本内容：第一、管道简易设计和计算方法，以室外 给水铸铁管为主，但也介绍了工业锅炉蒸汽管及其它一些常用管道的计算知识；跌入、水泵 的选型；第三、在管道安装过程中经常碰到的一些问题，如钢制管道零件的加工尺寸及蒸汽 管道伸缩器的选用数据等，钢制管件包括弯头管、三通管、四通管（以下简称弯头、三通、 四通）以及同心、偏心大小头异径管等。 第二题 管道的直径怎样叫法？ 管道的直径有两种叫法，一种叫它的内径，一种叫它的外径。 铸铁管和一般的钢管（指白铁管或黑铁管，又称水、煤气管）的内径又叫做公称通径， 用Dg表示，D是代表直径的意思，g是“公”字拼音的第一个字母。一般说，管子直径是它 的内径，用毫米表示。例如：直径 100 毫米的管子，可以表示成Dg100 管子。但要注意管子 的真正内径和它的公称通径往往是不相等的，有的相差比较大。当我们计算管子横断面的准 确面积时，就应该用真正的内径，不能用公称通径。 另外，还有一种叫法，把管子叫成几吋的管子。吋，读称英寸。1 吋可以折合成 25 毫 米，所以Dg100 的管子也叫做 4 吋管。 表 1-1 列出白铁管和黑铁管管径的对照尺寸（白铁管指镀锌钢管，黑铁管指一般钢管）。 从表中看出Dg100 的管子，真正的内径为 106 毫米，Dg150 毫米的管子，真正内径为 156 毫 米。表 1-2 为普通压力铸铁管（简称普压铸铁管）的部分管径的尺寸对照。由表中可以看出， 这种铸铁管的公称通径和它们的真正内径是一致的。 1
白铁管和黑铁管尺寸 表1-1 公称通轻D, 壁原 真正内径 (客米 毫米 (毫米) 10 38 7 226 125 15 2125 275 15.75 20 3 26.75 275 2125 25 35 325 2 0 6 755 375 680 80 85 4 106 150 6 156 铸铁管（普通压力）尺寸 表1-2 公称通轻 英制 型离心铁管 砂型立式储铁管 外 真正内 外 壁 真正内 (毫米) (时) 毫米 (毫米 (毫米) 毫米) (察米) (毫米) 75 g10 8 217 200 19s0 230 0 9.4 250.0 2688 104 2480 300 3202 300 320.2 350 316 300 371.6 6 18 12 500 20 525.8 12.9 500.0 525.8 13.9 498.0 表1-1和表12列出的各种管道，承受的工作压力都是7.5公斤厘米2，是一种常用的管 道，所以叫做普压管。当工作压力增加或减少，管壁就要相应地加厚或减薄。但这种高压和 低压的管道，它们的外径和公称通径相同的普压管的外径是一样的，所以，管壁的加厚或减 薄只是引起真正内径的缩小和加大。 内径大致相同的同一种管道，它们的外径都是相同的，这使管道尺寸的一般规律。这也 就是公称通径和真正内径不一致的原因。再铸铁管和一帮品观众，由于壁厚变化不大，公称 通径的数值比较简单，用起来也方便，所以采用公称通径的叫法。但由于管壁变化幅度较大 的管道，一般就不采用公称通径的叫法了。无缝钢管就是典型例子。 同一外径的无缝钢管，它的壁厚有十几种的规格。例如，外径108毫米的无缝钢管，壁 2
白铁管和黑铁管尺寸 表 1-1 公称通径Dg （毫米） 英制 （吋） 外径 （毫米） 壁厚 （毫米） 真正内径 （毫米） 10 3/8 17 2.26 12.5 15 1/2 21.25 2.75 15.75 20 3/4 26.75 2.75 21.25 25 1 33.5 3.25 27.0 32 11 /4 42.25 3.25 33.75 40 11 /2 48 3.5 41 50 2 60 3.5 53 65 21 /2 75.5 3.75 68.0 80 3 88.5 4 80.5 100 4 114 4 106 150 6 165 4.5 156 铸铁管（普通压力）尺寸 表 1-2 公称通径 砂型离心铸铁管 砂型立式铸铁管 Dg （毫米） 英制 （吋） 外径 （毫米） 壁厚 （毫米） 真正内径 （毫米） 外径 （毫米） 壁厚 （毫米） 真正内径 （毫米） 75 3 ─ ─ ─ 91.0 8.0 76.0 100 4 ─ ─ ─ 117.0 8.5 100.0 150 6 ─ ─ ─ 168.0 9.0 150.0 200 8 217.6 8.8 200.0 217.6 9.8 198.0 250 10 268.8 9.4 250.0 268.8 10.4 248.0 300 12 320.2 10.1 300.0 320.2 11.1 298.0 350 14 371.6 10.8 350.0 371.6 11.8 348.0 400 16 423.0 11.5 400.0 423.0 12.5 398.0 450 18 474.4 12.2 450.0 474.4 13.2 448.0 500 20 525.8 12.9 500.0 525.8 13.9 498.0 表 1-1 和表 1-2 列出的各种管道，承受的工作压力都是 7.5 公斤/厘米2 ,是一种常用的管 道，所以叫做普压管。当工作压力增加或减少，管壁就要相应地加厚或减薄。但这种高压和 低压的管道，它们的外径和公称通径相同的普压管的外径是一样的，所以，管壁的加厚或减 薄只是引起真正内径的缩小和加大。 内径大致相同的同一种管道，它们的外径都是相同的，这使管道尺寸的一般规律。这也 就是公称通径和真正内径不一致的原因。再铸铁管和一帮昂观众，由于壁厚变化不大，公称 通径的数值比较简单，用起来也方便，所以采用公称通径的叫法。但由于管壁变化幅度较大 的管道，一般就不采用公称通径的叫法了。无缝钢管就是典型例子。 同一外径的无缝钢管，它的壁厚有十几种的规格。例如，外径 108 毫米的无缝钢管，壁 2
