§1-4泵的性能参数 1.教学目标：掌握叶片泵的基本性能参数意义 重点：性能参数意义 2.水泵的性能参数包括：流量、扬程、功率、效 率、转速、允许吸上真空高度（或必需汽蚀余 量)
§1-4泵的性能参数 1. 教学目标：掌握叶片泵的基本性能参数意义 重点：性能参数意义 2.水泵的性能参数包括：流量、扬程、功率、效 率、转速、允许吸上真空高度（或必需汽蚀余 量）

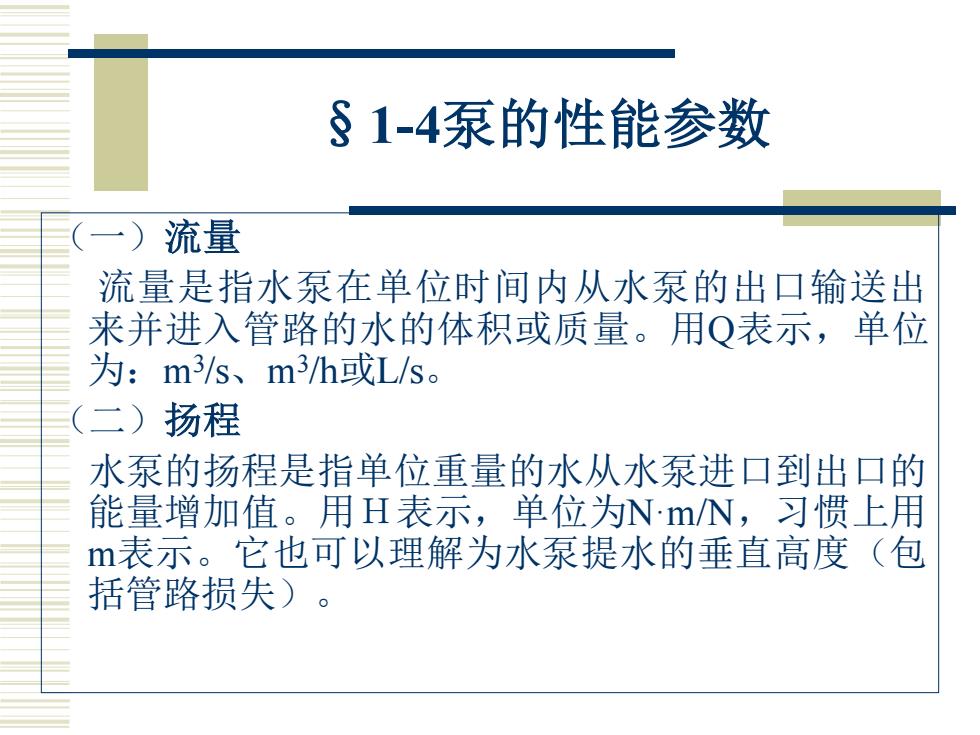

§1-4泵的性能参数 一)流量 流量是指水泵在单位时间内从水泵的出口输送出 来并进入管路的水的体积或质量。用Q表示，单位 为：m3s、m3/h或L/s。 (二)扬程 水泵的扬程是指单位重量的水从水泵进口到出口的 能量增加值。用H表示，单位为Nm/N,习惯上用 表示。它也可以理解为水泵提水的垂直高度（包 括管路损失)
§1-4泵的性能参数 （一）流量 流量是指水泵在单位时间内从水泵的出口输送出 来并进入管路的水的体积或质量。用Q表示，单位 为：m3 /s、m3 /h或L/s。 （二）扬程 水泵的扬程是指单位重量的水从水泵进口到出口的 能量增加值。用Ｈ表示，单位为N·m/N，习惯上用 m表示。它也可以理解为水泵提水的垂直高度（包 括管路损失）

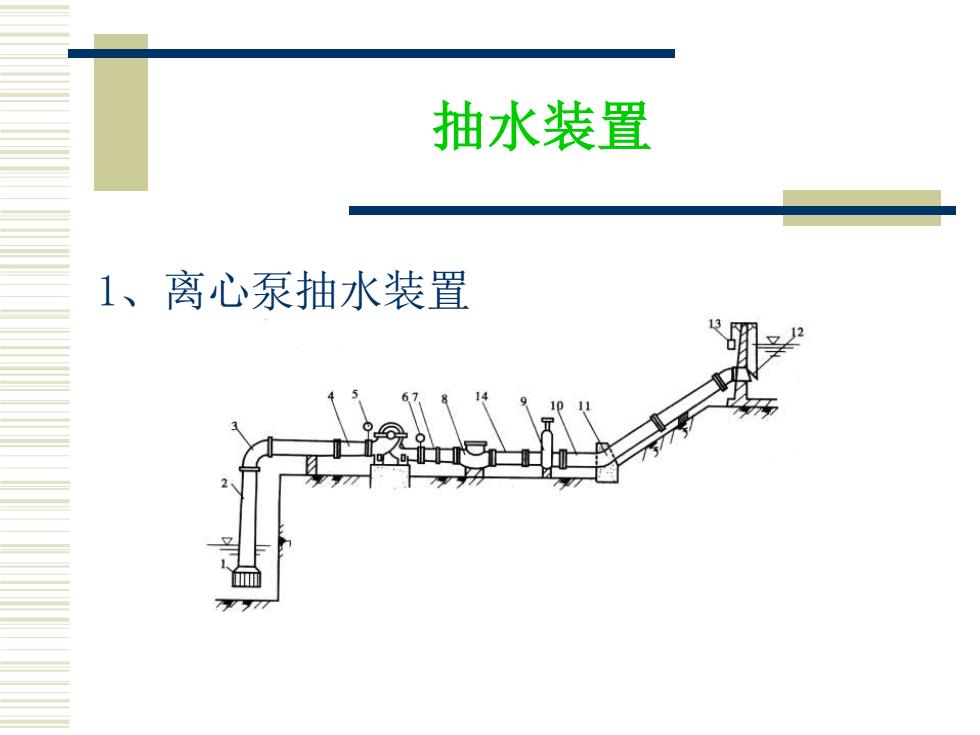

抽水装置 1、离心泵抽水装置
抽水装置 1、离心泵抽水装置

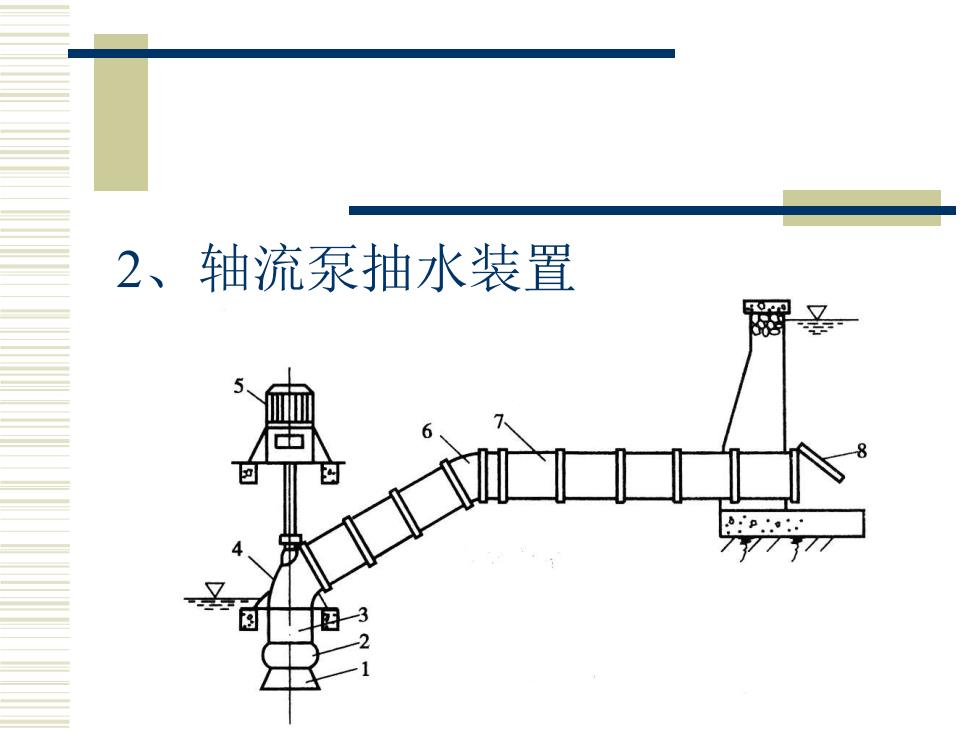

2、轴流泵抽水装置 T3
2、轴流泵抽水装置
§1-4泵的性能参数 (三)功率 功率是指水泵在单位时间内所做功的大小，单位为 KW。 1、有效功率：有效功率是指水泵传递给输出水流的 功率，又称输出功率，用P表示， P=pgoH 可用下式计算 (kw) 1000 2、轴功率：轴功率是指泵轴所接受的功率，又称输 入功率，用P表示。水泵铭牌上的轴功率是指对应 于通过设计流量时的轴功率，又称额定功率
§1-4泵的性能参数 （三）功率 功率是指水泵在单位时间内所做功的大小，单位为 KW。 1、有效功率：有效功率是指水泵传递给输出水流的 功率，又称输出功率，用Pu表示， 可用下式计算 (kw) 2、轴功率：轴功率是指泵轴所接受的功率，又称输 入功率，用P表示。水泵铭牌上的轴功率是指对应 于通过设计流量时的轴功率，又称额定功率。 1000 gQH Pu =
