离心泵的检修技术知识 中国石油 ●主讲黄绍岐 叶轮背板间隙 叶轮口环 .泵体 止推轴承 叶轮背帽 轴承压盖 轴 入口 叶轮 机械密封
离心泵的检修技术知识 ⚫ 主讲:黄绍岐

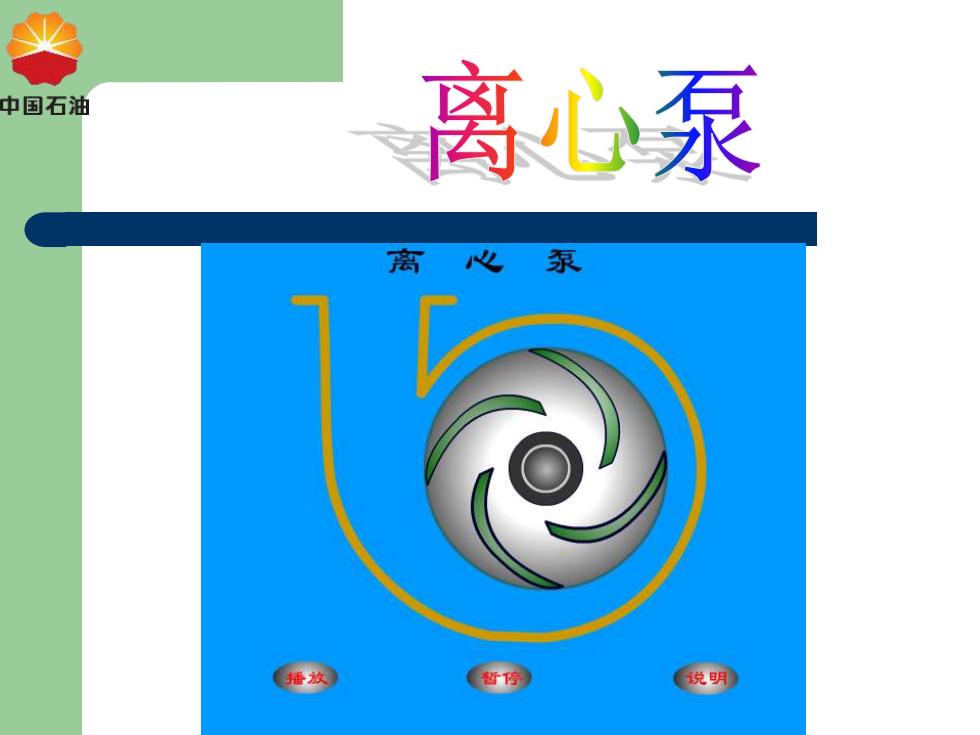

中国石油 离心泵 离心泵 放 暂停 锐明
中国石油 一、 概述 1、泵是输送液体并提高液体压力的机器（一种“增能”机 器)。 ● 2、泵分为化工用泵、水泵。 3、主要差异：特殊材料和设计，防止腐蚀和适应化工工艺， 包括结构、轴封、材料及检修难度。 4、化工用泵的要求 (1)、适应化工工艺要求运行可靠。 (2)、耐腐蚀，耐磨损。 (3)、满足无泄漏要求。 (4)、耐高温或耐低温并能有效连续工作
一、概述 ⚫ 1、泵是输送液体并提高液体压力的机器（一种“增能”机 器）。 ⚫ 2、泵分为化工用泵、水泵。 ⚫ 3、主要差异：特殊材料和设计，防止腐蚀和适应化工工艺， 包括结构、轴封、材料及检修难度。 ⚫ 4、化工用泵的要求 ⚫ （1）、适应化工工艺要求运行可靠。 ⚫ （2）、耐腐蚀，耐磨损。 ⚫ （3）、满足无泄漏要求。 ⚫ （4）、耐高温或耐低温并能有效连续工作
中国石油 二、离心泵的工作原理、 分类、型号及结构 (一)、离心泵的装置及工 作原理 ● 1、为了使离心泵能正常工 作，离心泵必须配备一定的 管路和管件，这种配备有一 定管路系统的离心泵称为离 7777777777 心泵装置。图1一1所示为离 1-叶轮2-系壳3-系轴 心泵的一般装置示意图，主 4-吸入口5-吸入管 6-单项底阀7-滤网 要有底阀、吸入管路、排出 8-排出口9-排出管 10-调节阀 阀、排出管线等。复查联轴 7777777777 器找正对中 图1一1离心泵装置简图
二、离心泵的工作原理、 分类、型号及结构 ⚫ （一）、离心泵的装置及工 作原理 ⚫ 1、为了使离心泵能正常工 作，离心泵必须配备一定的 管路和管件，这种配备有一 定管路系统的离心泵称为离 心泵装置。图1—1所示为离 心泵的一般装置示意图，主 要有底阀、吸入管路、排出 阀、排出管线等。复查联轴 器找正对中
中国石油 2、离心泵的工作原理 离心泵在启动之前，依靠高速旋转的叶轮，液 体在惯性离心力作用下获得了能量以提高了压强。 水泵在工作前，泵体和进水管必须罐满水，防止气 蚀现象发生。当叶轮快速转动时，叶片促使水很快 旋转，旋转着的水在离心力的作用下从叶轮中飞去， 泵内的水被抛出后，叶轮的中心部分形成真空区域。 面不断地吸入液体，一面又不断地给予吸入的液 体一定的能量，将液体排出。离心泵便如此连续不 断地工作
2、离心泵的工作原理 ⚫ 离心泵在启动之前，依靠高速旋转的叶轮，液 体在惯性离心力作用下获得了能量以提高了压强。 水泵在工作前，泵体和进水管必须罐满水，防止气 蚀现象发生。当叶轮快速转动时，叶片促使水很快 旋转，旋转着的水在离心力的作用下从叶轮中飞去， 泵内的水被抛出后，叶轮的中心部分形成真空区域。 一面不断地吸入液体，一面又不断地给予吸入的液 体一定的能量，将液体排出。离心泵便如此连续不 断地工作
