第七章泵房 泵房是安装水泵、动力机、辅助设备、电气设 备等的建筑物，是泵站工程中的主体工程。泵房 的主要作用是为水泵机组等各种机电设备以及运 行管理人员提供良好的工作条件；合理设计泵房 对降低工程投资、提高泵站效率、延长机电设备 寿命以及为运行管理人员创造良好环境具有重要 意义。 泵房设计的内容与原则 泵房的结构类型及适用场合 泵房内部布置及主要尺寸的确定
第七章 泵 房 泵房是安装水泵、动力机、辅助设备、电气设 备等的建筑物，是泵站工程中的主体工程。泵房 的主要作用是为水泵机组等各种机电设备以及运 行管理人员提供良好的工作条件；合理设计泵房 对降低工程投资、提高泵站效率、延长机电设备 寿命以及为运行管理人员创造良好环境具有重要 意义。 • 泵房设计的内容与原则 • 泵房的结构类型及适用场合 • 泵房内部布置及主要尺寸的确定
第七章泵房 第一节泵房设计的内容与原则 一、泵房设计的内容 (1)泵房结构类型的选定。 (2)泵房内部布置方式和各部分尺寸的拟定。 (3)泵房整体稳定分析。 (4)泵房结构设计。 二、泵房设计原则 (1)在保证设备安装、运行、检修等项工作方便而且可靠 的原则下，使泵房尺寸最小、布局紧凑、结构合理。 (2)在泵房可能遇到的各种外力作用及其最不利的组合下， 满足整体稳定要求、构件满足强度和刚度要求，保证结构 有足够的强度和寿命。 '3)泵房尽可能坐落在稳定的地基基础上，避开可能发生 的滑坡和坍塌的影响范围
第七章 泵 房 第一节 泵房设计的内容与原则 一、泵房设计的内容 （1）泵房结构类型的选定。 （2）泵房内部布置方式和各部分尺寸的拟定。 （3）泵房整体稳定分析。 （4）泵房结构设计。 二、泵房设计原则 （1）在保证设备安装、运行、检修等项工作方便而且可靠 的原则下，使泵房尺寸最小、布局紧凑、结构合理。 （2）在泵房可能遇到的各种外力作用及其最不利的组合下， 满足整体稳定要求、构件满足强度和刚度要求，保证结构 有足够的强度和寿命。 （3）泵房尽可能坐落在稳定的地基基础上，避开可能发生 的滑坡和坍塌的影响范围
第七章泵房 (4)保证泵房水下部分不渗水，泵房水下结构部分应进行抗裂 或限裂校核及防渗处理。 (5)符合防火、照明、通风、散热、采光和防潮等要求。 (6)节省钢材、木材、水泥等建筑材料用量，减少工程投资。 (7)满足内外交通运输的要求。 (8)便于利用现代的建筑和施工方法利于今后的发展等。 三、泵房设计所需基本资料 (1)泵站的性质和规模等。 (2)抽水机组的型号、台数、外形尺寸、安装尺寸等： (3)泵站枢纽的1/10000~1/100000地形图和地质资料； (4)主要建筑物处的1/200~1/2000地形图和地质剖面图； (5) 当地的国民经济状况、能源及材料供应情况、施工技术力 重要材料、设备、器具价格、原材料及人工单价
第七章 泵 房 （4）保证泵房水下部分不渗水，泵房水下结构部分应进行抗裂 或限裂校核及防渗处理。 （5）符合防火、照明、通风、散热、采光和防潮等要求。 （6）节省钢材、木材、水泥等建筑材料用量，减少工程投资。 （7）满足内外交通运输的要求。 （8）便于利用现代的建筑和施工方法利于今后的发展等。 三、泵房设计所需基本资料 （1）泵站的性质和规模等。 （2）抽水机组的型号、台数、外形尺寸、安装尺寸等； （3）泵站枢纽的1/10000～1/100000地形图和地质资料； （4）主要建筑物处的1/200～1/2000地形图和地质剖面图； （5）当地的国民经济状况、能源及材料供应情况、施工技术力 量； （6）重要材料、设备、器具价格、原材料及人工单价

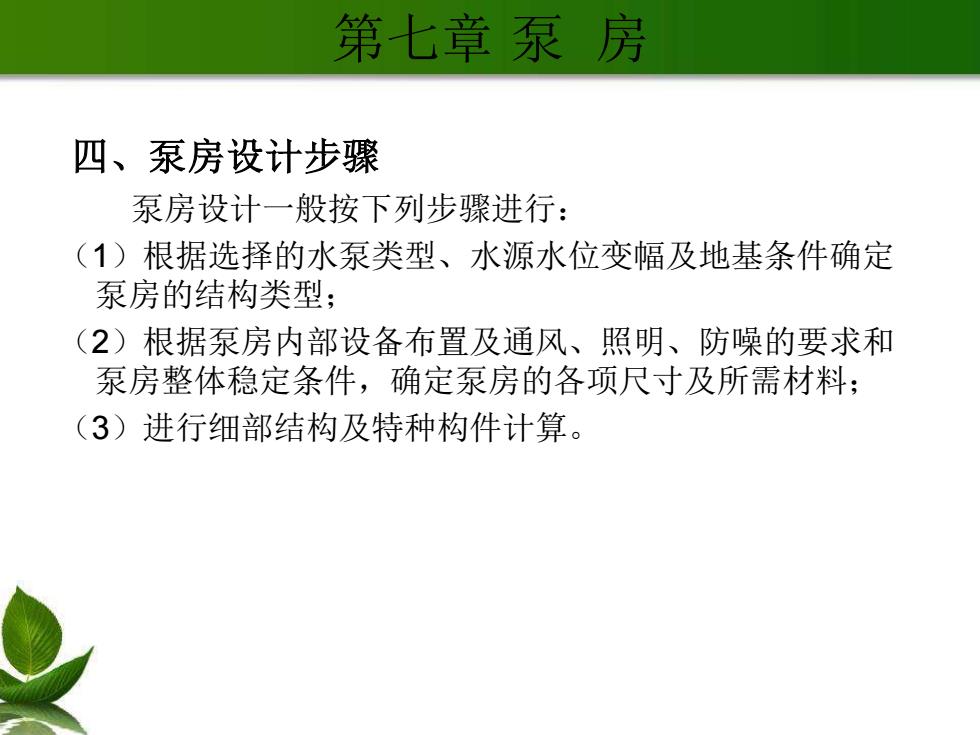

第七章泵房 四、泵房设计步骤 泵房设计一般按下列步骤进行： (1)根据选择的水泵类型、水源水位变幅及地基条件确定 泵房的结构类型： (2)根据泵房内部设备布置及通风、照明、防噪的要求和 泵房整体稳定条件，确定泵房的各项尺寸及所需材料； (3)进行细部结构及特种构件计算
第七章 泵 房 四、泵房设计步骤 泵房设计一般按下列步骤进行： （1）根据选择的水泵类型、水源水位变幅及地基条件确定 泵房的结构类型； （2）根据泵房内部设备布置及通风、照明、防噪的要求和 泵房整体稳定条件，确定泵房的各项尺寸及所需材料； （3）进行细部结构及特种构件计算

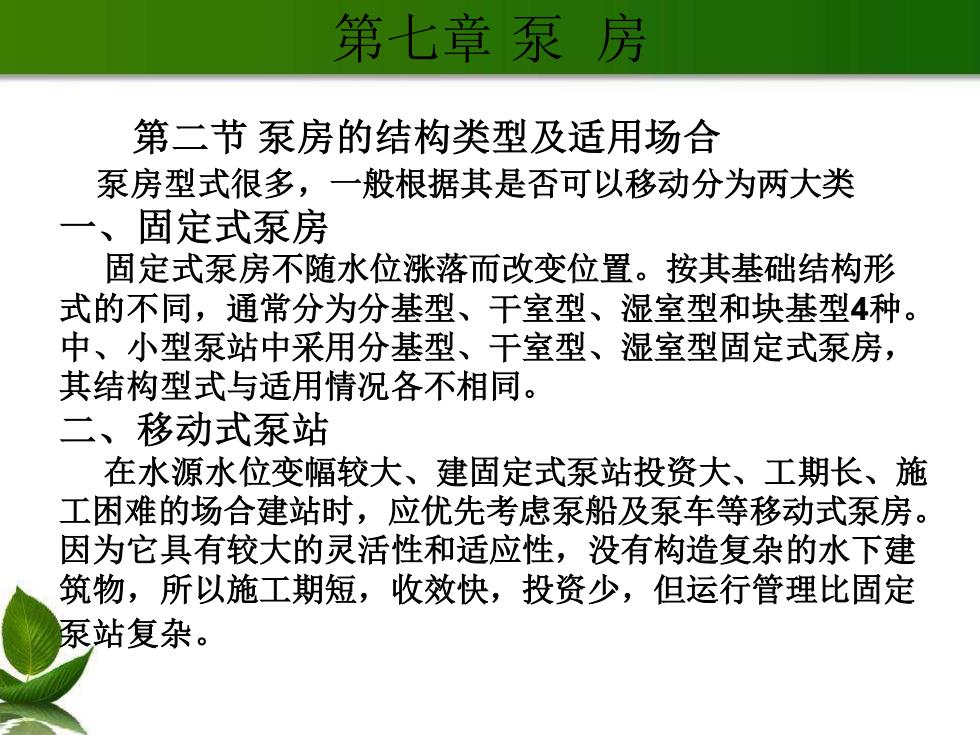

第七章泵房 第二节泵房的结构类型及适用场合 泵房型式很多，一般根据其是否可以移动分为两大类 一、固定式泵房 固定式泵房不随水位涨落而改变位置。按其基础结构形 式的不同，通常分为分基型、千室型、湿室型和块基型4种。 中、小型泵站中采用分基型、干室型、湿室型固定式泵房， 其结构型式与适用情况各不相同。 二、移动式泵站 在水源水位变幅较大、建固定式泵站投资大、工期长、施 工因难的场合建站时，应优先考虑泵船及泵车等移动式泵房。 因为它具有较大的灵活性和适应性，没有构造复杂的水下建 筑物，所以施工期短，收效快，投资少，但运行管理比固定 泵站复杂
第七章 泵 房 第二节 泵房的结构类型及适用场合 泵房型式很多，一般根据其是否可以移动分为两大类 一、固定式泵房 固定式泵房不随水位涨落而改变位置。按其基础结构形 式的不同，通常分为分基型、干室型、湿室型和块基型4种。 中、小型泵站中采用分基型、干室型、湿室型固定式泵房， 其结构型式与适用情况各不相同。 二、移动式泵站 在水源水位变幅较大、建固定式泵站投资大、工期长、施 工困难的场合建站时，应优先考虑泵船及泵车等移动式泵房。 因为它具有较大的灵活性和适应性，没有构造复杂的水下建 筑物，所以施工期短，收效快，投资少，但运行管理比固定 泵站复杂
