2、离心泵的结构 中国石油 离心泵的品种很多，各种类型泵的结构虽然不同，但主要零 部件基本相同。 责署嚣部集辐鑫市轴寨藝：泵休、叶轮、密封环、泵轴、机封或 叶轮背板间隙 叶轮口环 泵体 止推轴承 叶轮背帽 轴承压盖 入■口 叶轮 机械密封
2、离心泵的结构 ⚫ 离心泵的品种很多，各种类型泵的结构虽然不同，但主要零 部件基本相同。 ⚫ 主要零部件有泵壳、泵盖、泵体、叶轮、密封环、泵轴、机封或 填料函、联轴器、轴承等

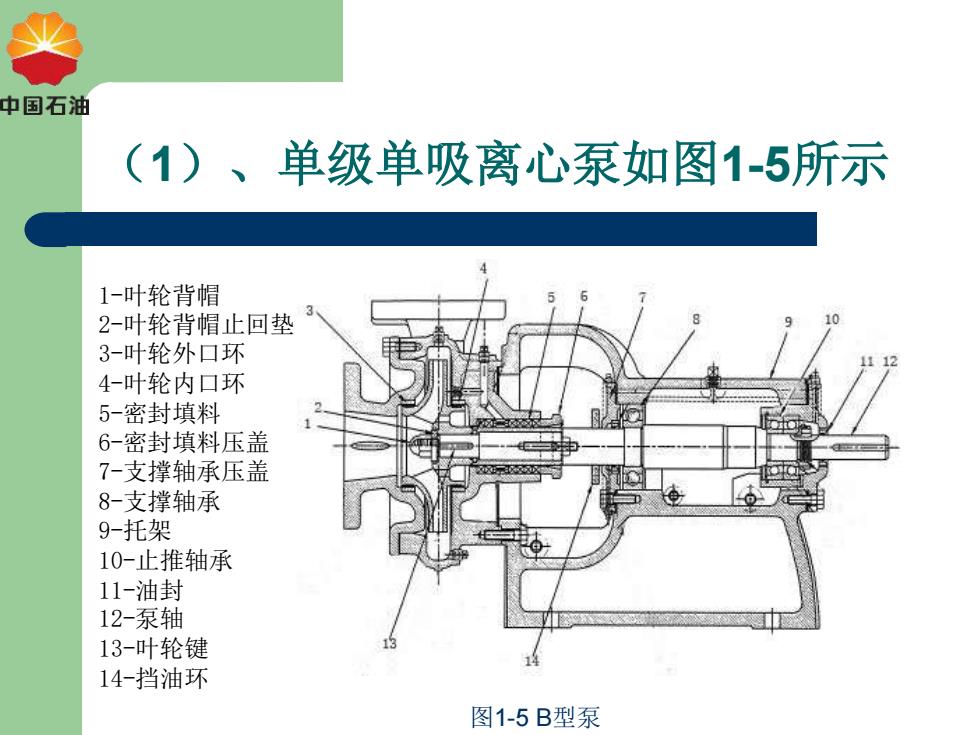

中国石油 (1)、单级单吸离心泵如图1-5所示 1-叶轮背帽 2-叶轮背帽止回垫 3-叶轮外口环 12 4-叶轮内口环 5-密封填料 6-密封填料压盖 7-支撑轴承压盖 8-支撑轴承 9-托架 10-止推轴承 11-油封 12-泵轴 13-叶轮键 14-挡油环 图1-5B型泵
（1）、单级单吸离心泵如图1-5所示 图1-5 B型泵 1-叶轮背帽 2-叶轮背帽止回垫 3-叶轮外口环 4-叶轮内口环 5-密封填料 6-密封填料压盖 7-支撑轴承压盖 8-支撑轴承 9-托架 10-止推轴承 11-油封 12-泵轴 13-叶轮键 14-挡油环

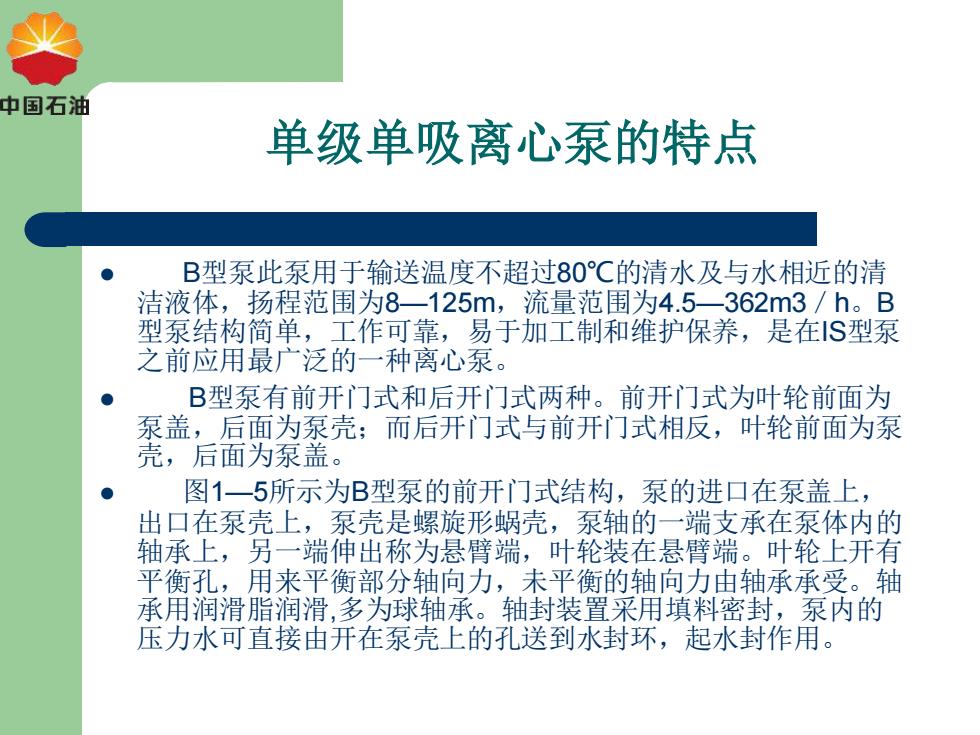

中国石油 单级单吸离心泵的特点 B型泵此泵用于输送温度不超过80℃的清水及与水相近的清 洁液体，扬程范围为8一125m,流量范围为4.5一362m3/h。B 型泵结构简单，工作可靠，易于加工制和维护保养，是在S型泵 之前应用最广泛的一种离心泵。 B型泵有前开门式和后开门式两种。前开门式为叶轮前面为 泵盖，后面为泵壳：而后开门式与前开门式相反，叶轮前面为泵 壳，后面为泵盖。 图1一5所示为B型泵的前开门式结构，泵的进口在泵盖上， 出口在泵壳上，泵壳是螺旋形蜗壳，泵轴的一端支承在泵体内的 轴承上，另一端伸出称为悬臂端，叶轮装在悬臂端。叶轮上开有 平衡孔，用来平衡部分轴向力，未平衡的轴向力由轴承承受。轴 承用润滑脂润滑，多为球轴承。轴封装置采用填料密封，泵内的 压力水可直接由开在泵壳上的孔送到水封环，起水封作用
单级单吸离心泵的特点 ⚫ B型泵此泵用于输送温度不超过80℃的清水及与水相近的清 洁液体，扬程范围为8—125m，流量范围为4.5—362m3／h。B 型泵结构简单，工作可靠，易于加工制和维护保养，是在IS型泵 之前应用最广泛的一种离心泵。 ⚫ B型泵有前开门式和后开门式两种。前开门式为叶轮前面为 泵盖，后面为泵壳；而后开门式与前开门式相反，叶轮前面为泵 壳，后面为泵盖。 ⚫ 图1—5所示为B型泵的前开门式结构，泵的进口在泵盖上， 出口在泵壳上，泵壳是螺旋形蜗壳，泵轴的一端支承在泵体内的 轴承上，另一端伸出称为悬臂端，叶轮装在悬臂端。叶轮上开有 平衡孔，用来平衡部分轴向力，未平衡的轴向力由轴承承受。轴 承用润滑脂润滑,多为球轴承。轴封装置采用填料密封，泵内的 压力水可直接由开在泵壳上的孔送到水封环，起水封作用

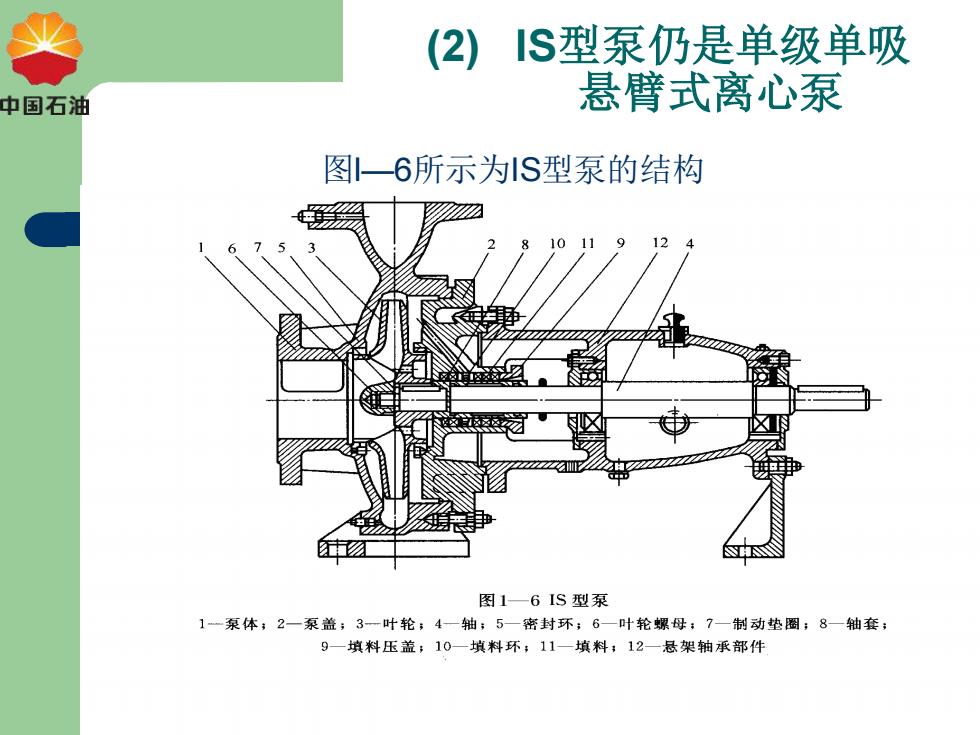

(2) IS型泵仍是单级单吸 中国石油 悬臂式离心泵 图一6所示为S型泵的结构 图1—6IS型泵 1一泵体；2一泵盖；3一叶轮；4一轴；5一密封环；6一叶轮螺母；7一制动垫圈；8一轴套； 9一填料压盖，10一填料环，11一填料，12一悬架轴承部件
(2) IS型泵仍是单级单吸 悬臂式离心泵 图l—6所示为IS型泵的结构
中国石油 S型泵仍是单级单吸悬臂式离心泵特点 但它是按国际标准规定的性能和尺寸设计的，是 种节能新产品，目前己替代B型泵。IS型泵用于输 送清水和性质与水相似的液体，温度不超过80°℃，流 量范围为6.3-400m3/h,扬程范围为5一125m, 转速为2900r/min或1450r/min。 图一6所示为S型泵的结构。它为后开门结构，主要 由泵壳、泵盖、叶轮、轴、密封环、轴套及泵体等组 成。泵通过加长弹性联轴器与电动机相连接，自进口 方向看叶轮逆时针旋转。与B型泵比较，1S型泵的效 率和吸程有较大提高，噪声低、振动小。拆下加长联 轴器的中间连接件，即可取下泵的转子，故检修方便
IS型泵仍是单级单吸悬臂式离心泵 特点 ⚫ 但它是按国际标准规定的性能和尺寸设计的，是 一种节能新产品，目前已替代B型泵。IS型泵用于输 送清水和性质与水相似的液体，温度不超过80℃，流 量范围为6．3—400m3／h，扬程范围为5—125m， 转速为2900r／min或1450r／min。 ⚫ 图l—6所示为IS型泵的结构。它为后开门结构，主要 由泵壳、泵盖、叶轮、轴、密封环、轴套及泵体等组 成。泵通过加长弹性联轴器与电动机相连接，自进口 方向看叶轮逆时针旋转。与B型泵比较，IS型泵的效 率和吸程有较大提高，噪声低、振动小。拆下加长联 轴器的中间连接件，即可取下泵的转子，故检修方便
