☒ 艾逊®MRO工业品 AIXUN MRO INDUSTRAIL 离心泵的基知识 定义，原理，分类，参数等 上修艾是实有模公司
定义，原理，分类，参数等
艾逊®MRO工业品 富少绿咏 AIXUN。MRO INDUSTRAIL 离心系的定义 氯的变速-比例定障 寓心桑的生作原理 高心氛叶轮的切割 离@泵的结枸 离心氛的比转速 寓心泵的主要零部件 高心氛的汽蚀与吸入特性 离心象的主要工作参数 离心系的种类 寓心兼内的能量损夫 上裤艾通实2有限公司

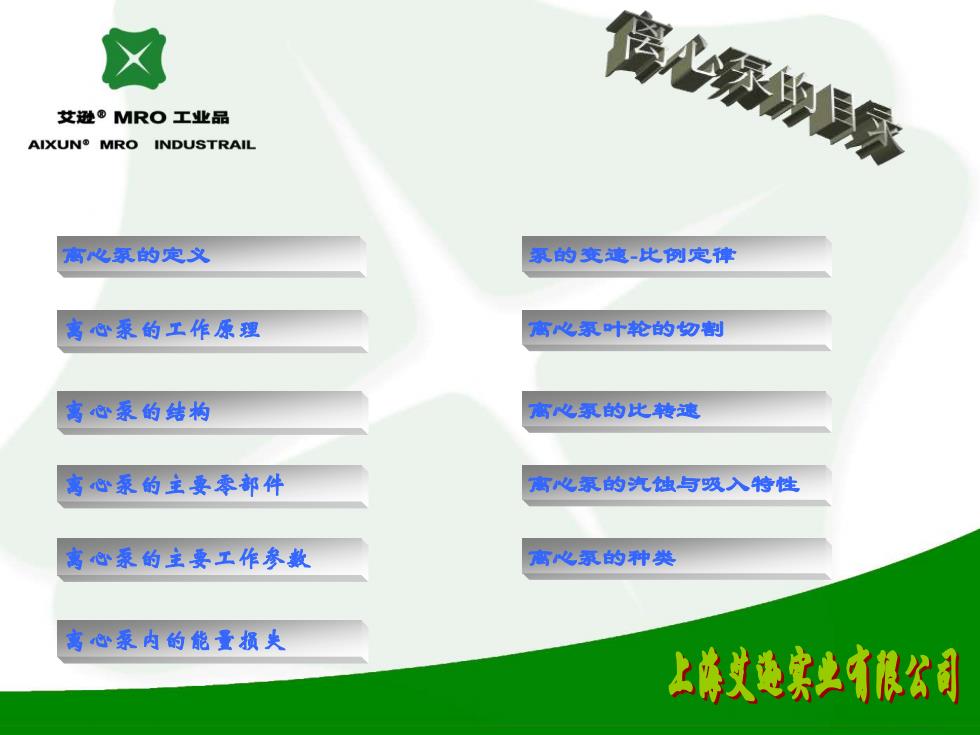

离心泵的定义 离心泵的工作原理 离心泵的主要零部件 离心泵的主要工作参数 离心泵内的能量损失 离心泵的结构 泵的变速-比例定律 离心泵叶轮的切割 离心泵的比转速 离心泵的汽蚀与吸入特性 离心泵的种类
☒ 艾逊®MRO工业品 AIXUN MRO INDUSTRAIL 傻绿越 离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将 水甩出，从而达到输送的目的。离心泵有好多种，从使用上可以分为民用与工业用 泵：从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。 上裤艾是实限公司

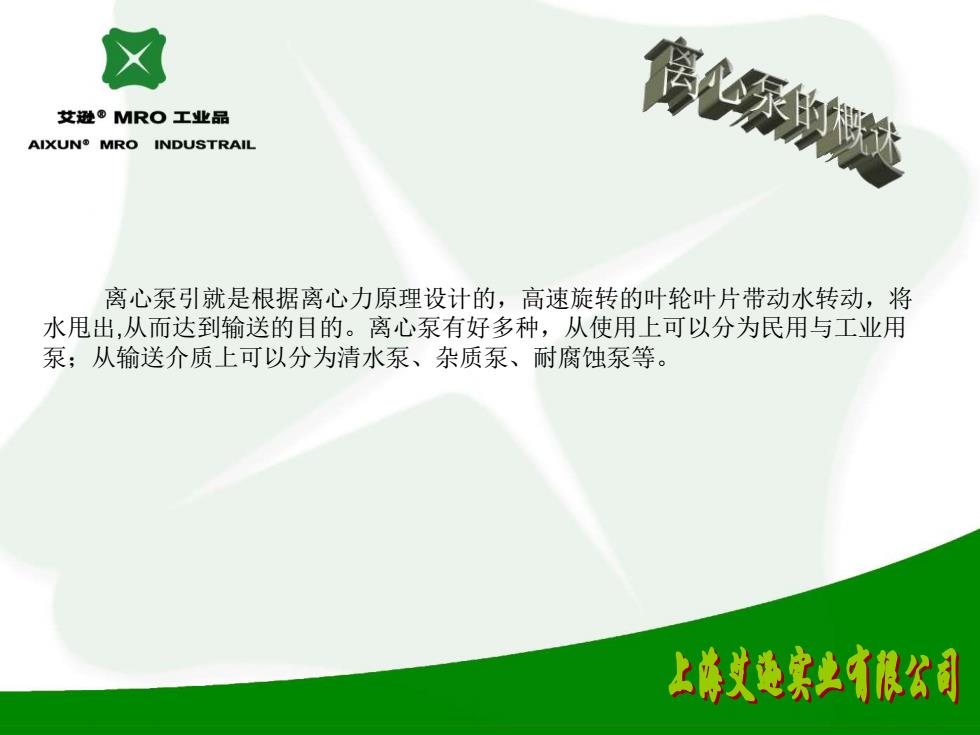

离心泵引就是根据离心力原理设计的，高速旋转的叶轮叶片带动水转动，将 水甩出,从而达到输送的目的。离心泵有好多种，从使用上可以分为民用与工业用 泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等
艾逊®MRO工业品 AIXUN MRO INDUSTRAIL 驱动机通过泵轴带动叶轮旋转产生离心力，在离心力作用下，液体沿叶片流道被 甩向叶轮出口，液体经蜗壳收集送入排出管。液体从叶轮获得能量，使压力能和速度 能均增加，并依靠此能量将液体输送到工作地点。在液体被甩向叶轮出口的同时，叶 轮入口中心处形成了低压，在吸液罐和叶轮中心处的液体之间就产生了压差，吸液罐 中的液体在这个压差作用下，不断地经吸入管路及泵的吸入室进入叶轮中。 离心泵的工作原理是：离心泵之所以能把水送出去是由于离心力的作用。水 泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促 使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后， 叶轮的中心部分形成真空区域。水源的水在大气压力（或水压）的作用下通过管网 压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心 泵启动前一定要向泵壳内充满水以后，方可启动，否则泵体将不能完成吸液，造成 泵体发热，震动，不出水，产生“空转”，对水泵造成损坏（简称“气缚”）造成 设备事故。 上裤艾通实2有限公司
驱动机通过泵轴带动叶轮旋转产生离心力,在离心力作用下,液体沿叶片流道被 甩向叶轮出口,液体经蜗壳收集送入排出管。液体从叶轮获得能量,•使压力能和速度 能均增加,并依靠此能量将液体输送到工作地点。在液体被甩向叶轮出口的同时,叶 轮入口中心处形成了低压,在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐 中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。 离心泵的工作原理是：离心泵之所以能把水送出去是由于离心力的作用。水 泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促 使水快速旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后， 叶轮的中心部分形成真空区域。水源的水在大气压力（或水压）的作用下通过管网 压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心 泵启动前一定要向泵壳内充满水以后，方可启动，否则泵体将不能完成吸液，造成 泵体发热，震动，不出水，产生“空转”，对水泵造成损坏（简称“气缚”）造成 设备事故
艾逊®MRO工业品 AIXUN MRO INDUSTRAIL 离心泵的种类很多，分类方法常见的有以下几种方式按叶轮吸入方式分： 单吸式离心泵双吸式离心泵。2按叶轮数目分：单级离心泵多级离心泵。3按叶轮 结构分：敞开式叶轮离心泵半开式叶轮离心泵封闭式叶轮离心泵。4按工作压力分 :低压离心泵中压离心泵高压离心泵边立式离心泵。 叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央 有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排 出口8与排出管9连接。在离心泵启动前，泵壳内灌满被输送的液体；启动后，叶轮 由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶 轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液 体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流 入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定 的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中 。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。 上裤艾是实之限公司
离心泵的种类很多，分类方法常见的有以下几种方式1按叶轮吸入方式分： 单吸式离心泵 双吸式离心泵。2按叶轮数目分：单级离心泵 多级离心泵。3按叶轮 结构分：敞开式叶轮离心泵 半开式叶轮离心泵 封闭式叶轮离心泵。4按工作压力分 ：低压离心泵 中压离心泵 高压离心泵边 立式离心泵。 叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央 有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排 出口8与排出管9连接。在离心泵启动前，泵壳内灌满被输送的液体；启动后，叶轮 由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶 轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液 体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流 入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定 的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中 。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出
