第六章水泵选型和配套 水泵是泵站中的主要设备，是确保灌排工程正常、高效、经济、 安全运行的关键所在。同时，水泵又是配套动力、辅助设备选型和 泵站枢纽建筑物设计的主要依据。通过本章学习，能够根据所给资 料独立完成水泵选型、动力机和辅助设备选型配套的有关问题。 第一节水泵选型 第二节动力机选型 第三节机组传动方式与传动设备 第四节辅助设备及其选择
第六章 水泵选型和配套 水泵是泵站中的主要设备，是确保灌排工程正常、高效、经济、 安全运行的关键所在。同时，水泵又是配套动力、辅助设备选型和 泵站枢纽建筑物设计的主要依据。通过本章学习，能够根据所给资 料独立完成水泵选型、动力机和辅助设备选型配套的有关问题。 第一节 水泵选型 第二节 动力机选型 第三节 机组传动方式与传动设备 第四节 辅助设备及其选择

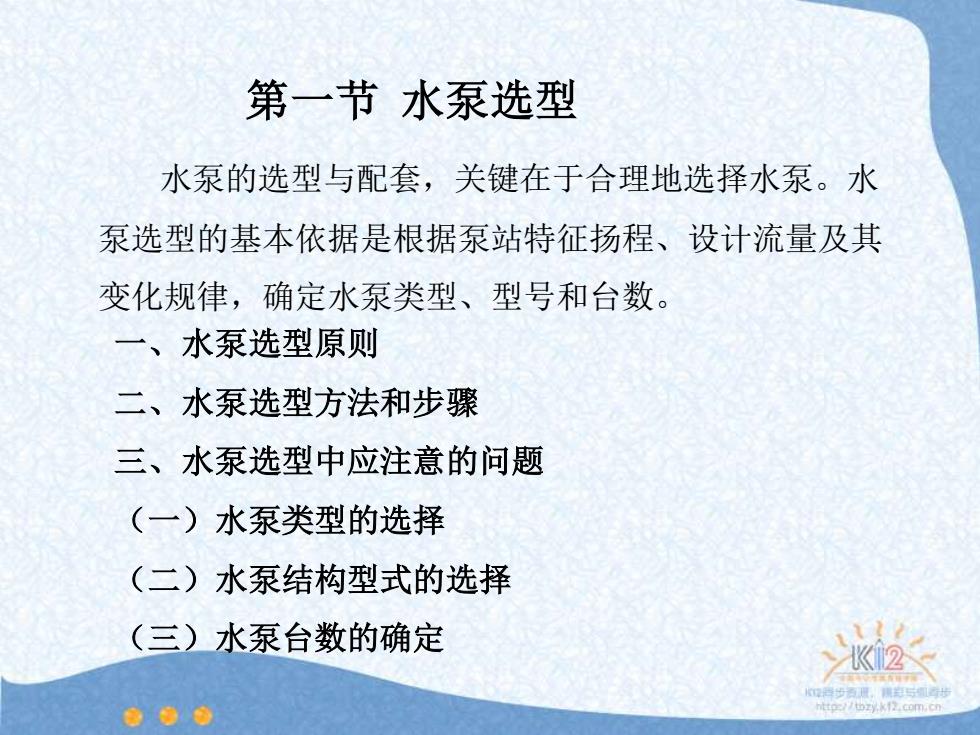

第一节水泵选型 水泵的选型与配套，关键在于合理地选择水泵。水 泵选型的基本依据是根据泵站特征扬程、设计流量及其 变化规律，确定水泵类型、型号和台数。 一、水泵选型原则 二、水泵选型方法和步骤 三、水泵选型中应注意的问题 (一)水泵类型的选择 (二)水泵结构型式的选择 (三)水泵台数的确定 ●●●
一、水泵选型原则 二、水泵选型方法和步骤 三、水泵选型中应注意的问题 （一）水泵类型的选择 （二）水泵结构型式的选择 （三）水泵台数的确定 第一节 水泵选型 水泵的选型与配套，关键在于合理地选择水泵。水 泵选型的基本依据是根据泵站特征扬程、设计流量及其 变化规律，确定水泵类型、型号和台数
第一节水泵选型 一、水泵选型原则 (1)满足泵站设计流量、设计扬程及不同时期供排水的要 求。 (2)水泵在长期运行中，多年平均扬程下泵站效率高，运行 费用低；在最高及最低扬程时，水泵应能安全稳定运行，不 离开水泵的高效区工作范围。在设计标准的各种工况下，水 泵机组不出现汽蚀、振动和超载等现象。 (3)优先选用系列化、标准化，以及更新换代产品。选用性 能良好、高效区宽广、与泵站扬程、流量变化相适应的泵型。 当系列产品不能满足要求时，可按规定程序研发试制新产品。 (4)投资最小原则：按照选定的机组建站，设备投资和土建 投资最省。易于施工、运行、维修和管理。 (5)便于运行和管理。 6)尽量兼顾水利综合利用开发的特点。 ●●●
一、水泵选型原则 （1）满足泵站设计流量、设计扬程及不同时期供排水的要 求。 （2）水泵在长期运行中，多年平均扬程下泵站效率高，运行 费用低；在最高及最低扬程时，水泵应能安全稳定运行，不 离开水泵的高效区工作范围。在设计标准的各种工况下，水 泵机组不出现汽蚀、振动和超载等现象。 （3）优先选用系列化、标准化，以及更新换代产品。选用性 能良好、高效区宽广、与泵站扬程、流量变化相适应的泵型。 当系列产品不能满足要求时，可按规定程序研发试制新产品。 （4）投资最小原则：按照选定的机组建站，设备投资和土建 投资最省。易于施工、运行、维修和管理。 （5）便于运行和管理。 （6）尽量兼顾水利综合利用开发的特点。 第一节 水泵选型

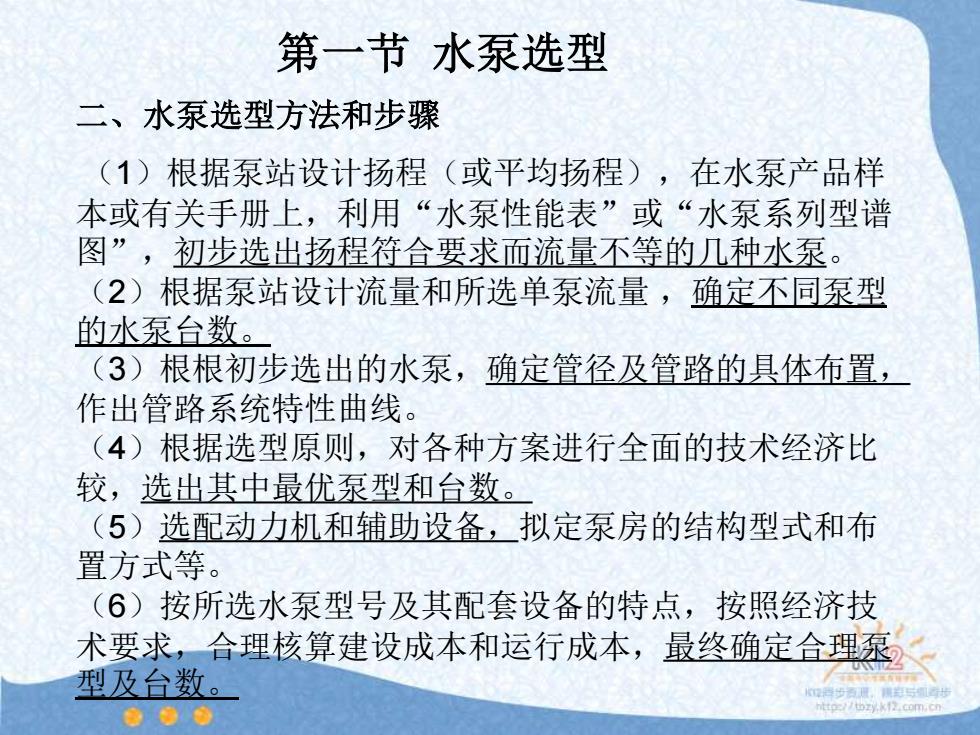

第一节水泵选型 二、水泵选型方法和步骤 (1)根据泵站设计扬程（或平均扬程），在水泵产品样 本或有关手册上，利用“水泵性能表”或“水泵系列型谱 图”，初步选出扬程符合要求而流量不等的几种水泵。 (2)根据泵站设计流量和所选单泵流量，确定不同泵型 的水泵台数。 (3)根根初步选出的水泵，确定管径及管路的具体布置， 作出管路系统特性曲线。 (4)根据选型原则，对各种方案进行全面的技术经济比 较，选出其中最优泵型和台数。 (5)选配动力机和辅助设备，拟定泵房的结构型式和布 置方式等。 (6)按所选水泵型号及其配套设备的特点，按照经济技 术要求，合理核算建设成本和运行成本，最终确定合理泵 型及台数。 ●●步
二、水泵选型方法和步骤 （1）根据泵站设计扬程（或平均扬程），在水泵产品样 本或有关手册上，利用“水泵性能表”或“水泵系列型谱 图”，初步选出扬程符合要求而流量不等的几种水泵。 （2）根据泵站设计流量和所选单泵流量 ，确定不同泵型 的水泵台数。 （3）根根初步选出的水泵，确定管径及管路的具体布置， 作出管路系统特性曲线。 （4）根据选型原则，对各种方案进行全面的技术经济比 较，选出其中最优泵型和台数。 （5）选配动力机和辅助设备，拟定泵房的结构型式和布 置方式等。 （6）按所选水泵型号及其配套设备的特点，按照经济技 术要求，合理核算建设成本和运行成本，最终确定合理泵 型及台数。 第一节 水泵选型
三、水泵选型中应注意的问题 （一)水泵类型的选择 水泵类型主要是根据扬程选择的，同时要考虑地区特点和泵站性质来 选择。选型时，需要注意以下几点。 1、灌溉或给水泵站扬程较高，多采用卧式或立式离心泵或混流泵， 井灌区采用井用潜水电泵或长轴深井泵。排水泵站扬程较低，多采用立 式或卧式轴流泵或混流泵。流量较小的低扬程泵站，为便于安装检修， 也有采用斜式轴流泵。需经常移动的水泵，为解决吸水问题，可以采用 自吸泵。 2、混流泵和轴流泵、离心泵的扬程有一部分是重叠的。当设计扬程 在混流泵与轴流泵都可使用的场合，要优先选用混流泵。因为混流泵的 高效率区比轴流泵宽；在流量变化时，轴功率变化较少，动力机经常在 额定功率附近运行，比较经济；适应流量范围广，在需要小流量的场合 可以连续运转：混流泵站的土建投资省，安装检修方便等。当设计扬程 在离心泵与混流泵都可使用的场合，若扬程变化较大，一般宜选用离心 泵。因为离心泵的高效率区比混流泵宽。 3、在扬程小于10m时，宜选用轴流泵；5~30m时，宜选用混流泵： 20~100m时，宜选用单级离心泵：大于100m时，可选用多级离心泵 或其他类型泵。 ●●●
三、水泵选型中应注意的问题 （一）水泵类型的选择 水泵类型主要是根据扬程选择的，同时要考虑地区特点和泵站性质来 选择。选型时，需要注意以下几点。 1、灌溉或给水泵站扬程较高，多采用卧式或立式离心泵或混流泵， 井灌区采用井用潜水电泵或长轴深井泵。排水泵站扬程较低，多采用立 式或卧式轴流泵或混流泵。流量较小的低扬程泵站，为便于安装检修， 也有采用斜式轴流泵。需经常移动的水泵，为解决吸水问题，可以采用 自吸泵。 2、混流泵和轴流泵、离心泵的扬程有一部分是重叠的。当设计扬程 在混流泵与轴流泵都可使用的场合，要优先选用混流泵。因为混流泵的 高效率区比轴流泵宽；在流量变化时，轴功率变化较少，动力机经常在 额定功率附近运行，比较经济；适应流量范围广，在需要小流量的场合 可以连续运转；混流泵站的土建投资省，安装检修方便等。当设计扬程 在离心泵与混流泵都可使用的场合，若扬程变化较大，一般宜选用离心 泵。因为离心泵的高效率区比混流泵宽。 3、在扬程小于10m时，宜选用轴流泵；5～30m时，宜选用混流泵； 20～100 m时，宜选用单级离心泵；大于100 m时，可选用多级离心泵 或其他类型泵
