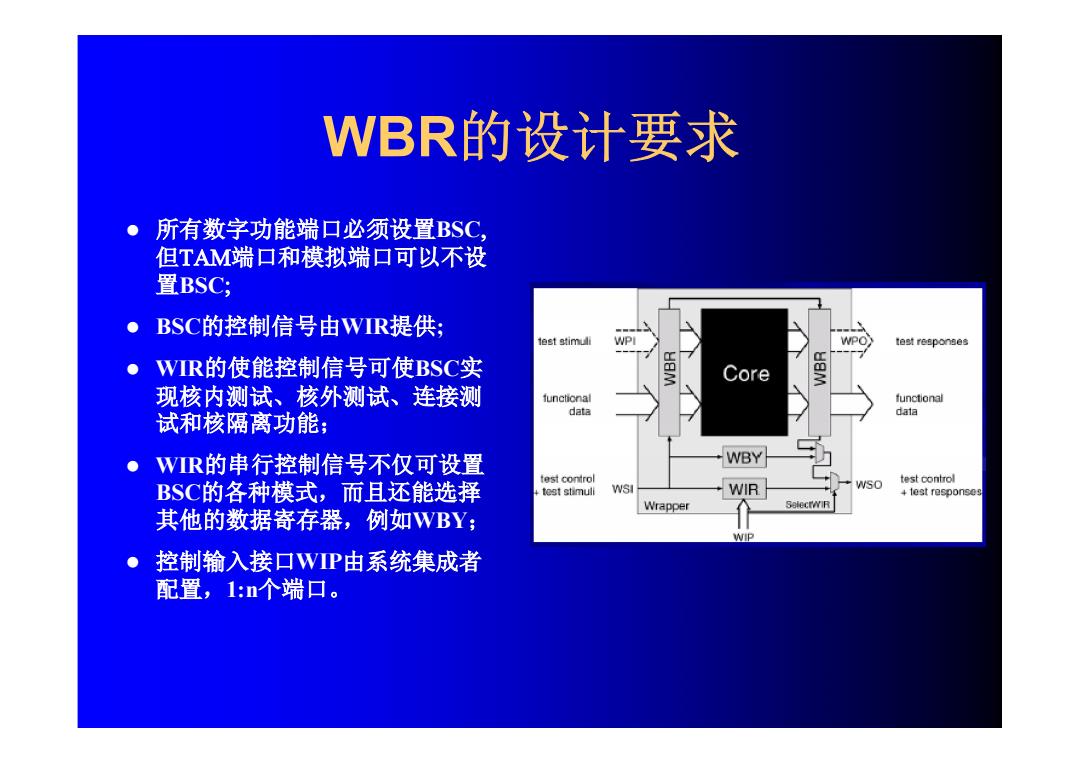

WBR的设计要求 所有数字功能端口必须设置BSC 但TAM端口和模拟端口可以不设 置BSC; BSC的控制信号由WIR提供； test stimuli WPI WPO test responses WIR的使能控制信号可使BSC实 Core 3 现核内测试、核外测试、连接测 functional functional data data 试和核隔离功能； ● WR的串行控制信号不仅可设置 WBY test control test control BSC的各种模式，而且还能选择 test stimuli WSI WIR WSO 4 test response Wrapper SeiecrWiR 其他的数据寄存器，例如WBY； WIP 控制输入接口WP由系统集成者 配置，1：n个端口
WBR的设计要求 所有数字功能端口必须设置BSC, 但TAM端口和模拟端口可以不设 置BSC; BSC的控制信号由WIR提供; WIR的使能控制信号可使BSC实 现核内测试、核外测试、连接测 试和核隔离功能； WIR的串行控制信号不仅可设置 BSC的各种模式，而且还能选择 其他的数据寄存器，例如WBY； 控制输入接口WIP由系统集成者 配置，1:n个端口

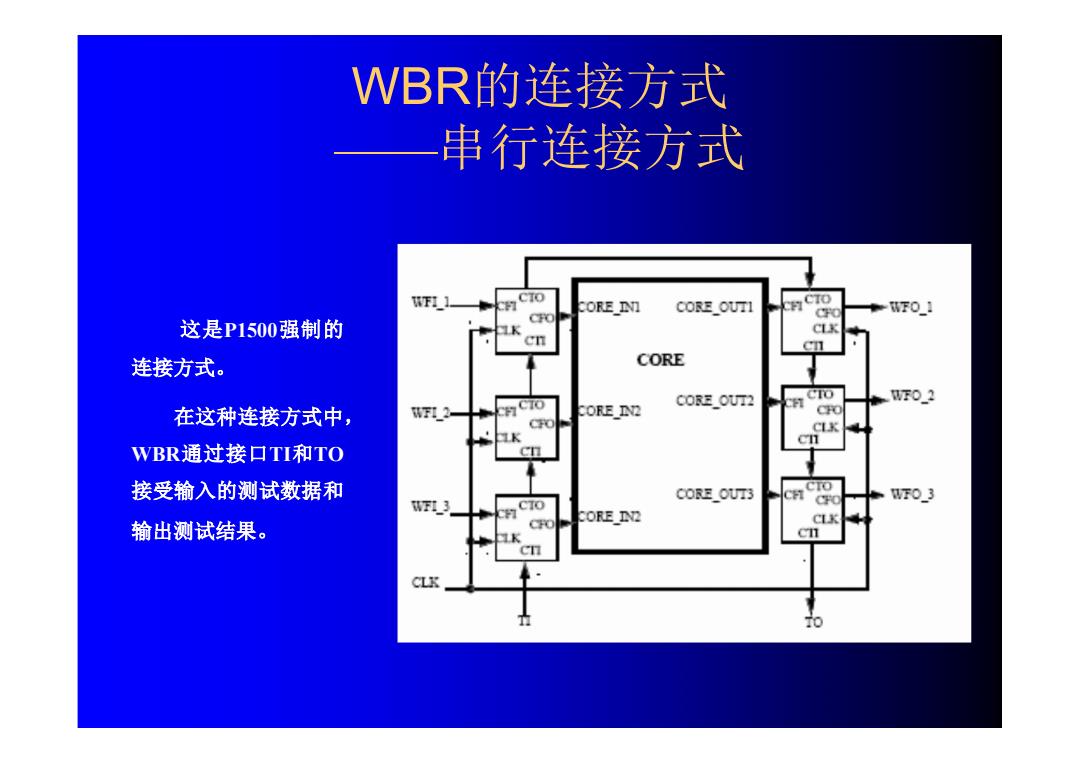

WBR的连接方式 串行连接方式 1 CORE II CORE OUTI 下01 这是P1500强制的 CLK cn 连接方式。 CORE CORE_OUT2 cTo WFO_2 在这种连接方式中， WFI 2 CORE I2 CFO CLK WBR通过接口TI和TO 接受输入的测试数据和 CORE OUT3 cTo CFO F0.3 W可3 CTO CORE I2 输出测试结果。 cn CLK 10
WBR的连接方式 ——串行连接方式 这是P1500强制的 连接方式。 在这种连接方式中， WBR通过接口TI和TO 接受输入的测试数据和 输出测试结果

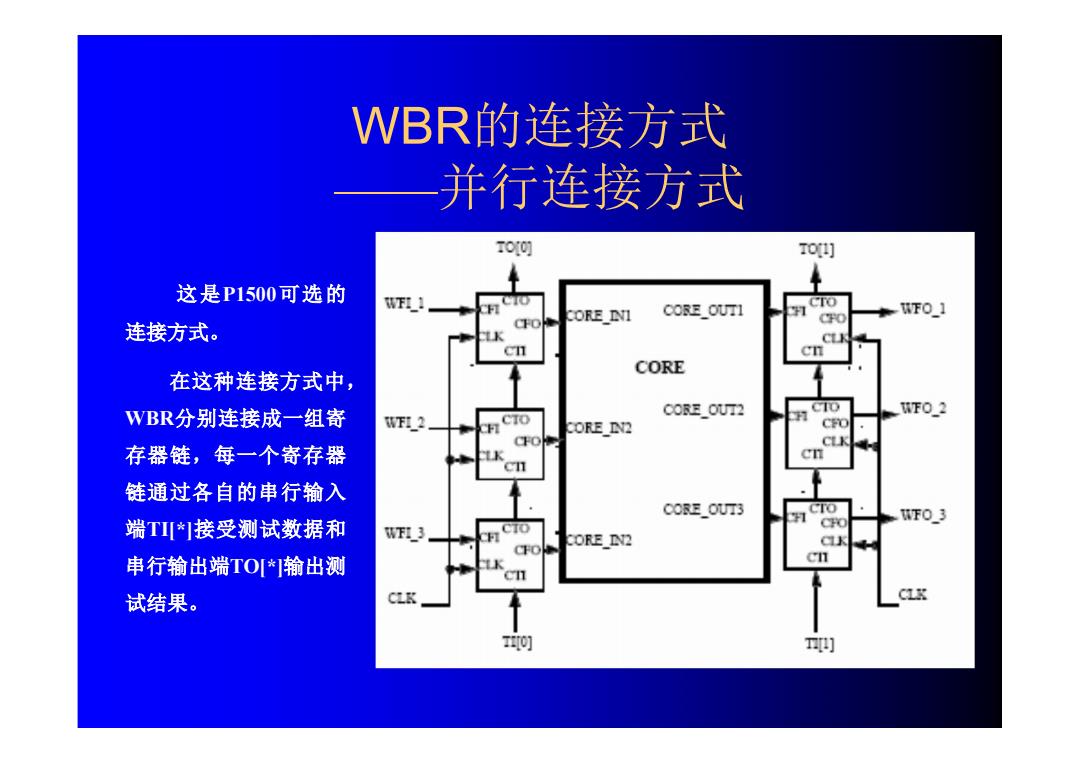

WBR的连接方式 并行连接方式 T01间 To] 这是P1500可选的 WFI1 CORE NI CORE OUTI CTO WFO_1 CFO 连接方式。 cn cn CORE 在这种连接方式中， CORE OUT2 CIO VBR分别连接成一组寄 F0.2 WFI 2 CORE I2 CFO 存器链，每一个寄存器 cn 链通过各自的串行输入 CORE OUT3 WFO 3 端T]接受测试数据和 WFI_3 CORE_D2 串行输出端TO[*]输出测 cn 试结果。 CLK CLK ]
WBR的连接方式 ——并行连接方式 这是P1500可选的 连接方式。 在这种连接方式中， WBR分别连接成一组寄 存器链，每一个寄存器 链通过各自的串行输入 端TI[*]接受测试数据和 串行输出端TO[*]输出测 试结果

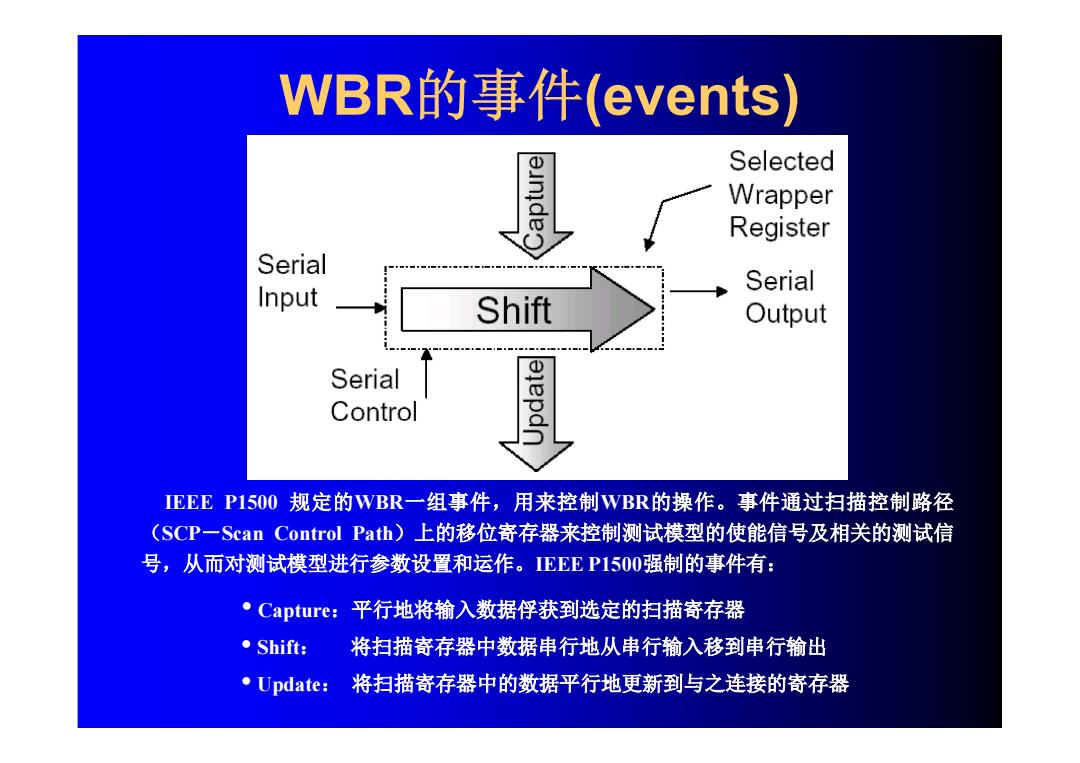

WBR的事件(events Selected Wrapper Register Serial Serial Input Shift Output Serial Control IEEE P1:5O0规定的WBR一组事件，用来控制WBR的操作。事件通过扫描控制路径 (SCP一Scan Control Path)上的移位寄存器来控制测试模型的使能信号及相关的测试信 号，从而对测试模型进行参数设置和运作。IEEE P1500强制的事件有： ·Capture::平行地将输入数据俘获到选定的扫描寄存器 Shift: 将扫描寄存器中数据串行地从串行输入移到串行输出 ·Update:·将扫描寄存器中的数据平行地更新到与之连接的寄存器
WBR的事件(events) • Capture：平行地将输入数据俘获到选定的扫描寄存器 • Shift： 将扫描寄存器中数据串行地从串行输入移到串行输出 • Update： 将扫描寄存器中的数据平行地更新到与之连接的寄存器 IEEE P1500 规定的WBR一组事件，用来控制WBR的操作。事件通过扫描控制路径 （SCP－Scan Control Path）上的移位寄存器来控制测试模型的使能信号及相关的测试信 号，从而对测试模型进行参数设置和运作。IEEE P1500强制的事件有：

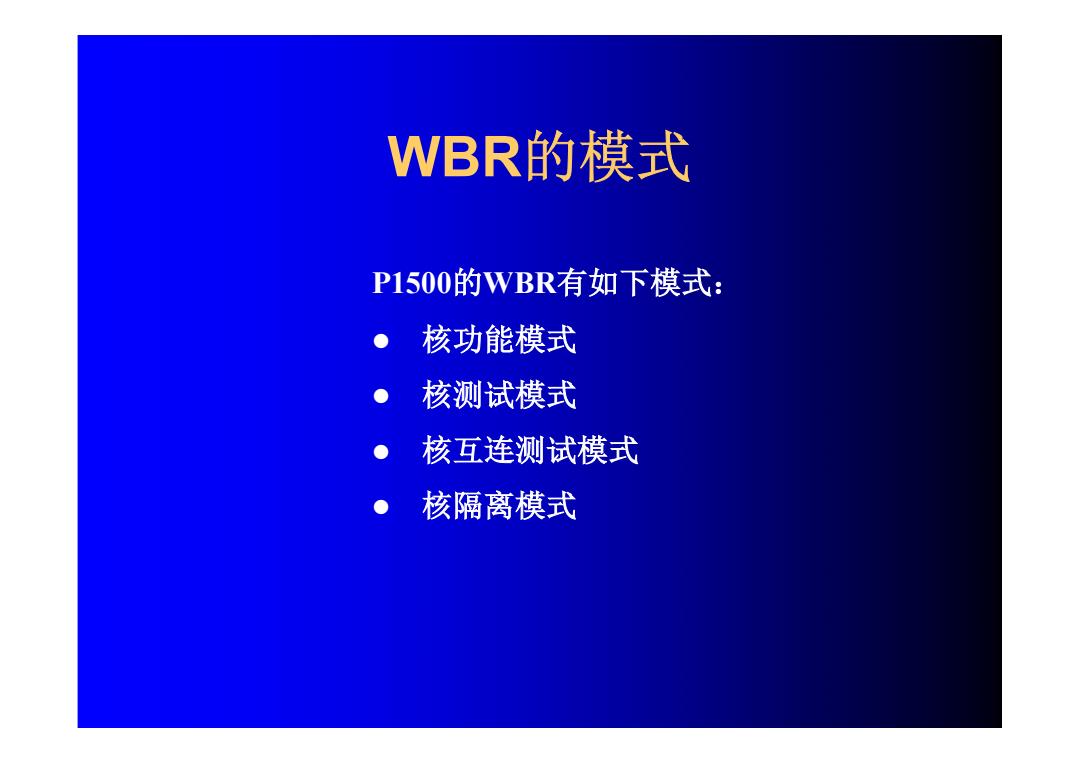

WBR的模式 P1500的WBR有如下模式： 核功能模式 核测试模式 核互连测试模式 核隔离模式
WBR的模式 P1500的WBR有如下模式： 核功能模式 核测试模式 核互连测试模式 核隔离模式
