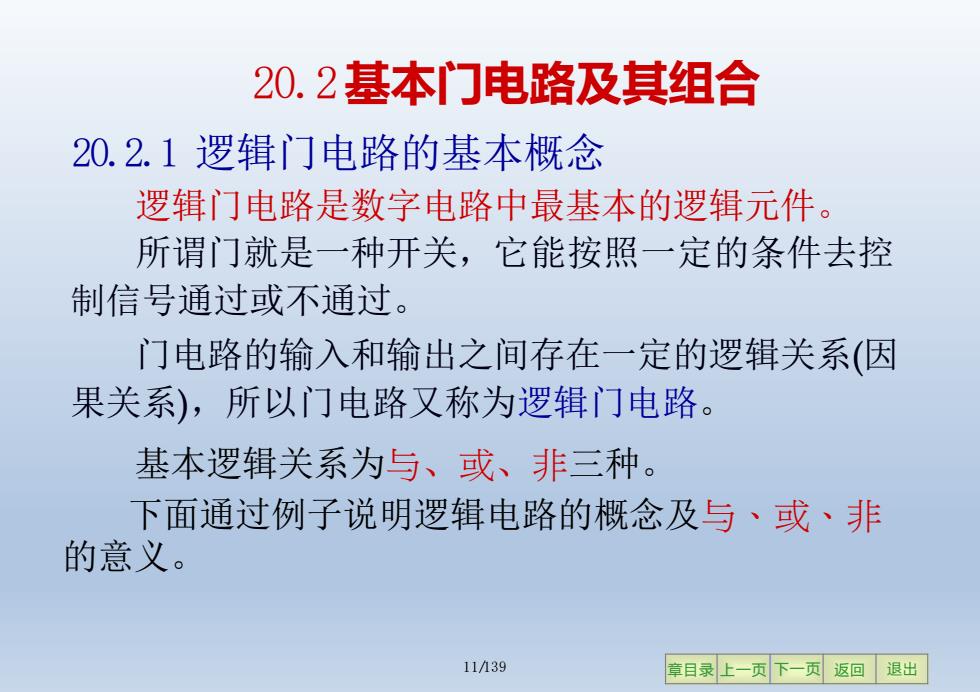

20.2基本门电路及其组合 20.2.1逻辑门电路的基本概念 逻辑门电路是数字电路中最基本的逻辑元件。 所谓门就是一种开关，它能按照一定的条件去控 制信号通过或不通过。 门电路的输入和输出之间存在一定的逻辑关系（因 果关系)，所以门电路又称为逻辑门电路。 基本逻辑关系为与、或、非三种。 下面通过例子说明逻辑电路的概念及与、或、非 的意义。 11/139 章目录上一页下一页返回退出
11/139 章目录 上一页 下一页 返回 退出 20.2基本门电路及其组合 20.2.1 逻辑门电路的基本概念 逻辑门电路是数字电路中最基本的逻辑元件。 所谓门就是一种开关，它能按照一定的条件去控 制信号通过或不通过。 门电路的输入和输出之间存在一定的逻辑关系(因 果关系)，所以门电路又称为逻辑门电路。 基本逻辑关系为与、或、非三种。 下面通过例子说明逻辑电路的概念及与、或、非 的意义
1.与逻辑关系 状态表 A B Y 0 0 0 220V 0 1 0 1 0 0 1 1 逻辑表达式Y=A·B 与逻辑关系是指当决定某事件的条件全部具备 时，该事件才发生。 设开关断开、灯不亮用逻辑0表示，开关闭合、 灯亮用逻辑1表示。 12/139 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 逻辑表达式 Y=A•B 与逻辑关系是指当决定某事件的条件全部具备 时，该事件才发生。 设开关断开、灯不亮用逻辑 0 表示, 开关闭合、 灯亮用逻辑 1 表示。 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 状态表 + 220V Y 12/139 B 1.与逻辑关系 A

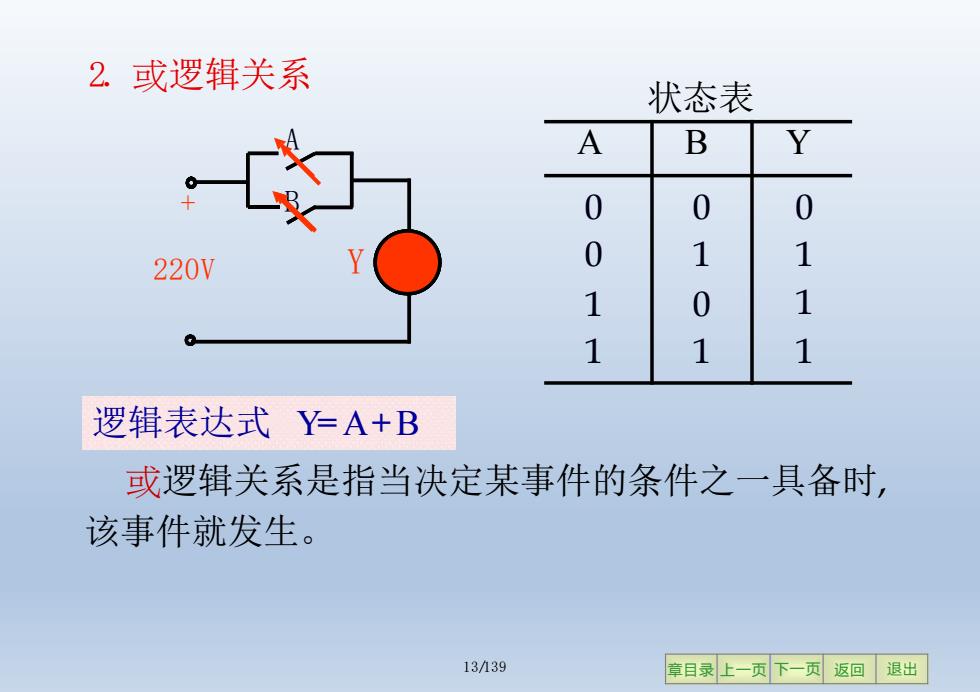

2.或逻辑关系 状态表 A B Y 0 0 0 220V 0 1 1 1 0 1 1 1 逻辑表达式Y=A+B 或逻辑关系是指当决定某事件的条件之一具备时， 该事件就发生。 13/139 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 Y A + B 220V 2. 或逻辑关系 逻辑表达式 Y=A+B 或逻辑关系是指当决定某事件的条件之一具备时, 该事件就发生。 A B Y 0 0 0 0 1 1 1 0 1 1 1 1 状态表 13/139

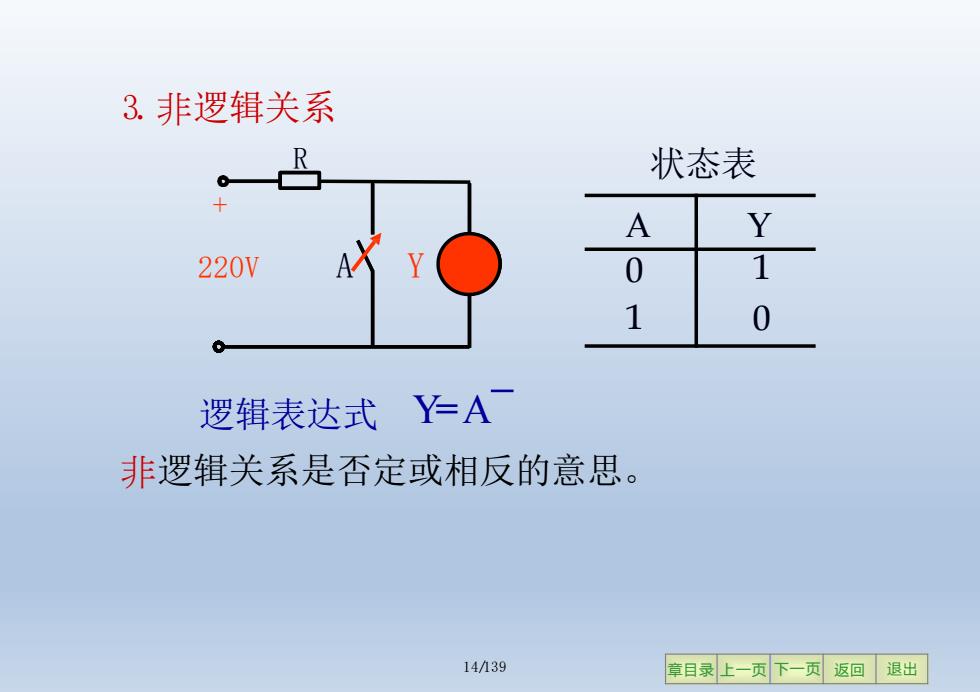

3.非逻辑关系 状态表 A Y 220V 0 1 1 0 逻辑表达式 Y-A 非逻辑关系是否定或相反的意思。 14/139 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 A Y + 220V 3.非逻辑关系 R 非逻辑关系是否定或相反的意思。 逻辑表达式 Y =A 状态表 A Y 0 1 1 0 14/139

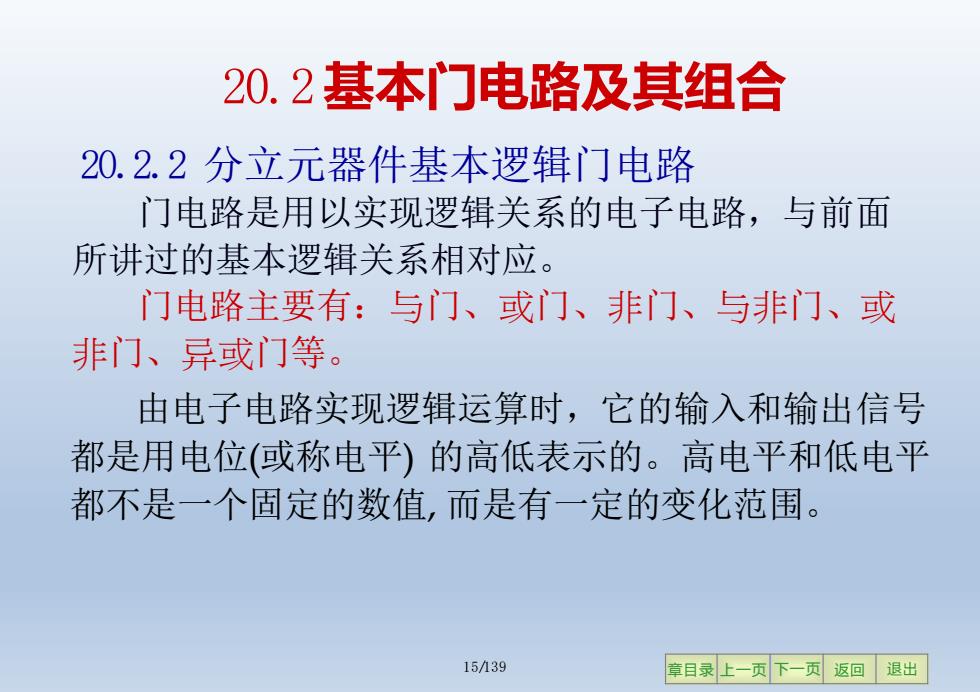

20.2基本门电路及其组合 20.2.2分立元器件基本逻辑门电路 门电路是用以实现逻辑关系的电子电路，与前面 所讲过的基本逻辑关系相对应。 门电路主要有：与门、或门、非门、与非门、或 非门、异或门等。 由电子电路实现逻辑运算时，它的输入和输出信号 都是用电位（或称电平）的高低表示的。高电平和低电平 都不是一个固定的数值，而是有一定的变化范围。 15/139 章目录上一页下一页返回退出
15/139 章目录 上一页 下一页 返回 退出 20.2.2 分立元器件基本逻辑门电路 门电路是用以实现逻辑关系的电子电路，与前面 所讲过的基本逻辑关系相对应。 门电路主要有：与门、或门、非门、与非门、或 非门、异或门等。 由电子电路实现逻辑运算时，它的输入和输出信号 都是用电位(或称电平) 的高低表示的。高电平和低电平 都不是一个固定的数值, 而是有一定的变化范围。 20.2基本门电路及其组合
