4.3输入输出接口与过程通道 >什么是I/O接口（电路） ▣位于系统与外设间、协助完成数据传送和控制任务的逻辑电路 ▣ 例如PC系统板可编程接口芯片、/O总线槽的电路板（适配器） >I/O接口（电路）【 的主要功能 口对输入输出数据进行缓冲和锁存 ▣对信号的形式和数据的格式进行变换 ▣对/O端口进行寻址 接口 CPU 电路 ▣与CPU和I/O设备进行联络 设备

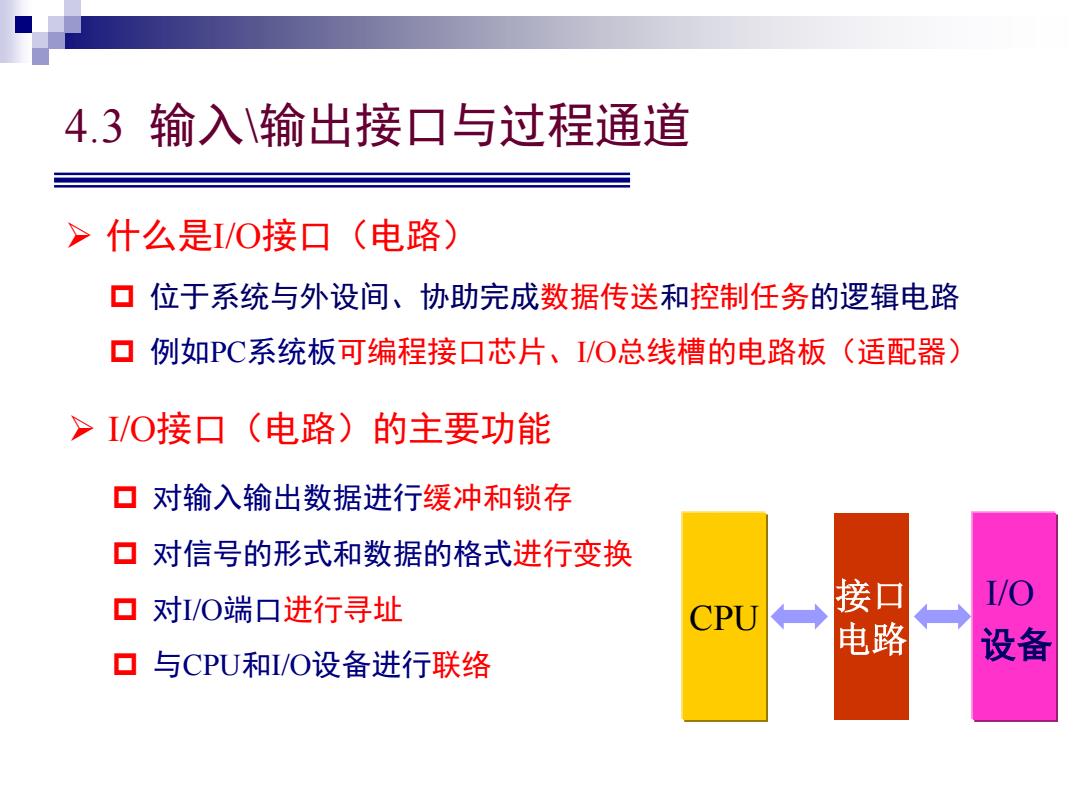

4.3 输入\输出接口与过程通道 什么是I/O接口（电路） 位于系统与外设间、协助完成数据传送和控制任务的逻辑电路 例如PC系统板可编程接口芯片、I/O总线槽的电路板（适配器） CPU 接口 电路 I/O 设备 I/O接口（电路）的主要功能 对输入输出数据进行缓冲和锁存 对信号的形式和数据的格式进行变换 对I/O端口进行寻址 与CPU和I/O设备进行联络

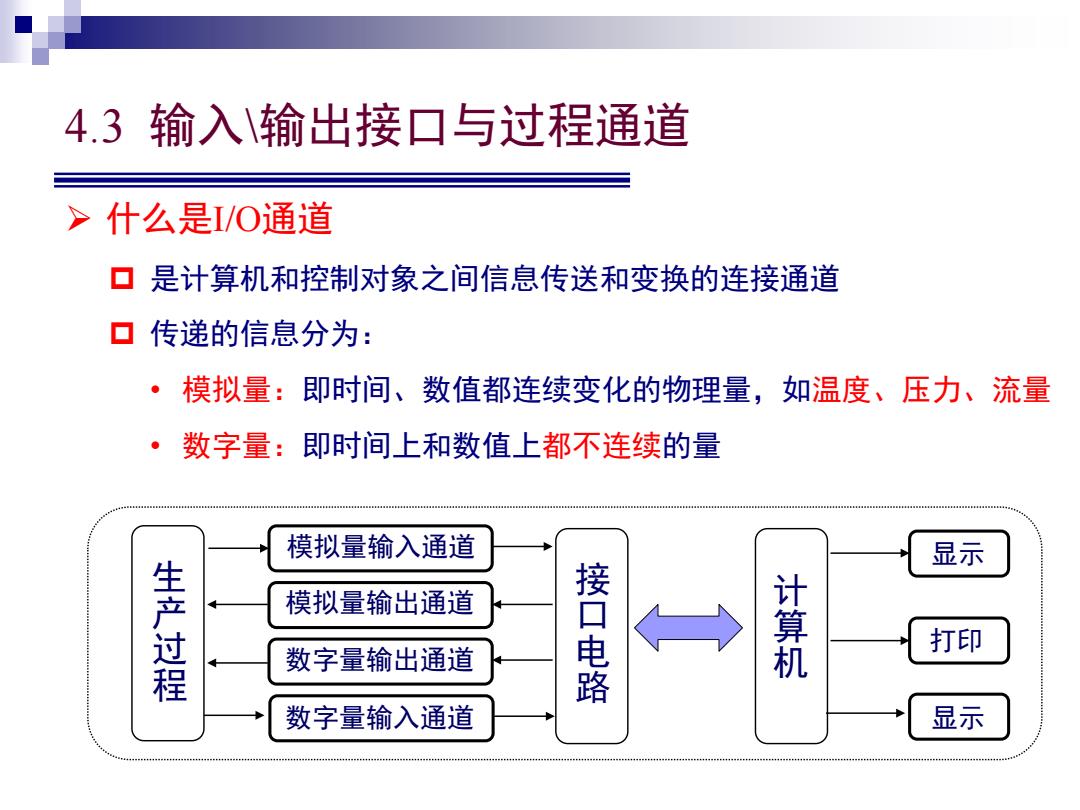

4.3输入输出接口与过程通道 >什么是I/O通道 ▣是计算机和控制对象之间信息传送和变换的连接通道 ▣传递的信息分为： 模拟量：即时间、 数值都连续变化的物理量，如温度、压力、流量 ·数字量：即时间上和数值上都不连续的量 模拟量输入通道 显示 生产过程 模拟量输出通道 数字量输出通道 接口电路 计算机 打印 数字量输入通道 显示
4.3 输入\输出接口与过程通道 什么是I/O通道 是计算机和控制对象之间信息传送和变换的连接通道 传递的信息分为： • 模拟量：即时间、数值都连续变化的物理量，如温度、压力、流量 • 数字量：即时间上和数值上都不连续的量 生产过程 模拟量输入通道 接口电路 计算机 模拟量输出通道 数字量输出通道 数字量输入通道 显示 打印 显示

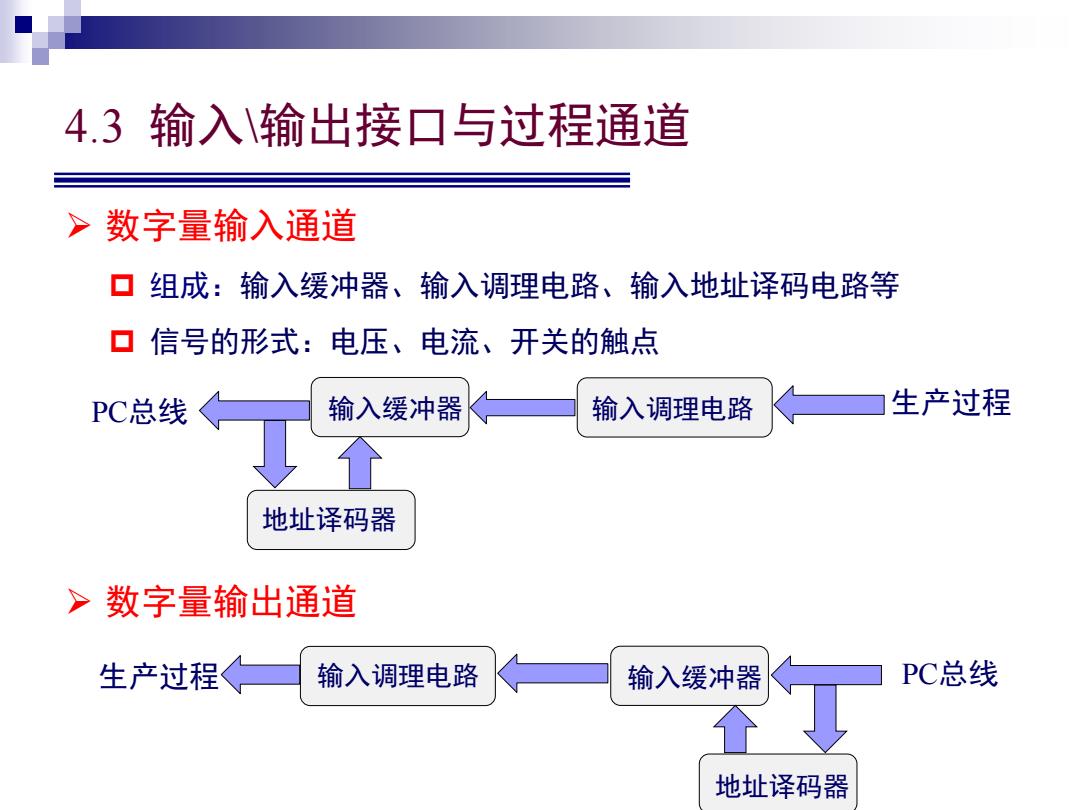

4.3输入输出接口与过程通道 >数字量输入通道 ▣组成：输入缓冲器、输入调理电路、输入地址译码电路等 ▣信号的形式：电压、电流、开关的触点 PC总线 输入缓冲器 输入调理电路 生产过程 地址译码器 >数字量输出通道 生产过程 输入调理电路 输入缓冲器 PC总线 地址译码器
4.3 输入\输出接口与过程通道 数字量输入通道 组成：输入缓冲器、输入调理电路、输入地址译码电路等 信号的形式：电压、电流、开关的触点 PC总线 输入缓冲器 输入调理电路 地址译码器 生产过程 数字量输出通道 输入调理电路 输入缓冲器 PC总线 地址译码器 生产过程
