4.1什么是D/A转换？-DAC0832 >8位D/A转换器DAC0832 口采样频率为八位的D/A转换芯片，内部包含 cs 1 Vcc 一个T形电阻网络，输出为差动电流信号 WRI 2 AGND 3 0987 ILE WR2 口得到模拟电压输出，必须外接运算放大器 D3 4 XFER 口集成电路内有两级输入寄存器，使芯片具备 D2 5 D4 DI 6 D5 双缓冲、单缓冲和直通三种输入方式，以便 DO 7 D6 适于各种电路的需要如要求多路D/A异步输 Vref 8 入、同步转换等 Rfd 9 654321 D7 Iout2 DGND 10 -lout1
4.1 什么是D/A转换？--DAC0832 8位D/A转换器DAC0832 采样频率为八位的 D/A 转换芯片，内部包含 一个 T 形电阻网络，输出为差动电流信号 得到模拟电压输出，必须外接运算放大器 集成电路内有两级输入寄存器，使芯片具备 双缓冲、单缓冲和直通三种输入方式，以便 适于各种电路的需要如要求多路 D/A 异步输 入、同步转换等 1 2 3 4 5 6 7 8 9 10 20 19 18 17 16 15 14 13 12 11 CS WR1 AGND D3 D2 D1 D0 Vref Rfd DGND Vcc ILE WR2 XFER D4 D5 D6 D7 Iout2 Iout1
4.2什么是采样？ >信号的采样 ▣按一定的时间隔T,把时间上连续和幅值上也连续的模拟信号，转变成在 时刻0、T、2T..kT的一连串脉冲输入信号的过程称为采样过程 ▣τ称为采样宽度，表示采样开关（器）的闭合时间。采样后的脉冲序列称 为采样信号y*(t),采样器的输入信号称为原信号。采样信号y*(t)是离散 的模拟信号（时间上离散，幅值上连续） 经过采样，得到并不是全部时间的信号值，而是某些时间上的值， 如何保证信号不丢失？ y() y*(t) () *(t】 采样器 0
4.2 什么是采样？ 信号的采样 按一定的时间隔 T，把时间上连续和幅值上也连续的模拟信号，转变成在 时刻0、T、2T……kT的一连串脉冲输入信号的过程称为采样过程 τ 称为采样宽度，表示采样开关（器）的闭合时间。采样后的脉冲序列称 为采样信号𝑦𝑦∗ 𝑡𝑡 ，采样器的输入信号称为原信号。采样信号𝑦𝑦∗ 𝑡𝑡 是离散 的模拟信号（时间上离散，幅值上连续） 经过采样，得到并不是全部时间的信号值，而是某些时间上的值， 如何保证信号不丢失？

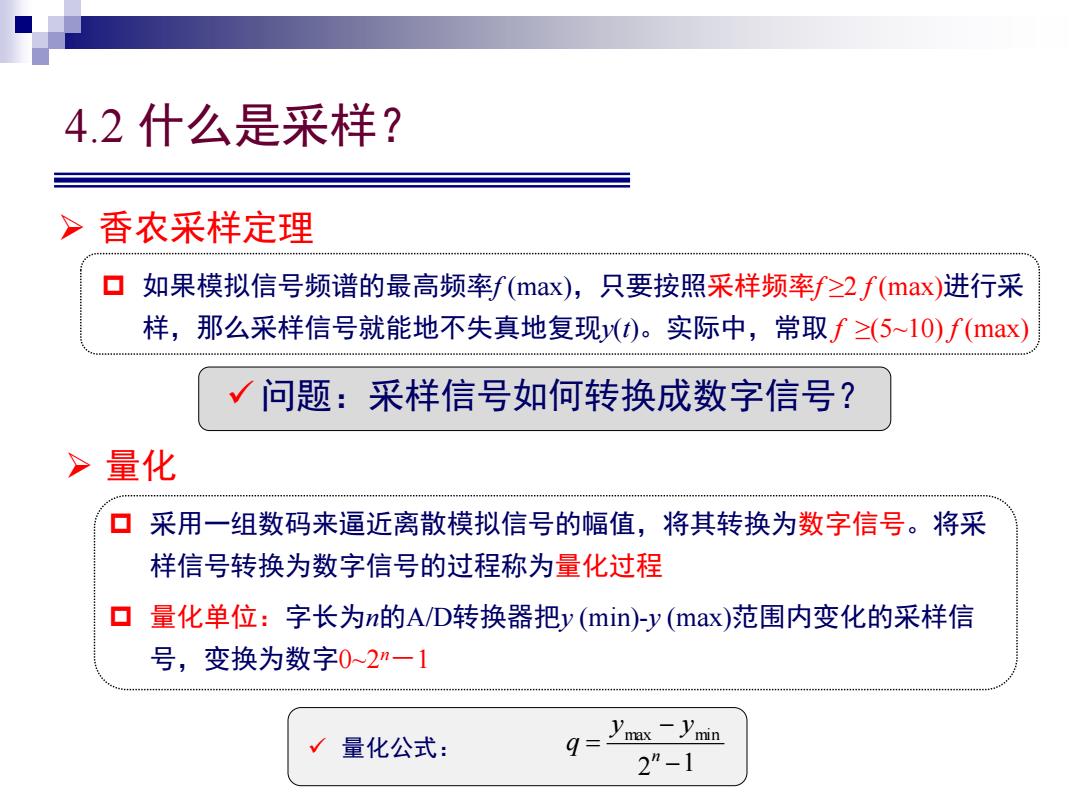

4.2什么是采样？ 香农采样定理 ▣ 如果模拟信号频谱的最高频率f(max),只要按照采样频率f≥2f(max)进行采 样，那么采样信号就能地不失真地复现y(①)。实际中，常取f≥(5~10)f(max) √问题：采样信号如何转换成数字信号？ >量化 采用一组数码来逼近离散模拟信号的幅值，将其转换为数字信号。将采 样信号转换为数字信号的过程称为量化过程 ▣ 量化单位：字长为n的A/D转换器把y(min)-y(max)范围内变化的采样信 号，变换为数字0~2n一1 √量化公式： q=ymx-Ynin. 2”-1
4.2 什么是采样？ 香农采样定理 如果模拟信号频谱的最高频率f (max)，只要按照采样频率f ≥2 f (max)进行采 样，那么采样信号就能地不失真地复现y(t)。实际中，常取 f ≥(5~10) f (max) 问题：采样信号如何转换成数字信号？ 量化 采用一组数码来逼近离散模拟信号的幅值，将其转换为数字信号。将采 样信号转换为数字信号的过程称为量化过程 量化单位：字长为n的A/D转换器把y (min)-y (max)范围内变化的采样信 号，变换为数字0~2n－1 2 1 max min − − = n y y 量化公式： q
4.2什么是采样？-采样保持器 > 采样保持器 采样时，S闭合，VN通过A1对CH快速充电，Vout跟随IN 口保持期间，S断开，由于A2输入阻抗很高，理想情况下Vout=Vc保持不变 A2 X VIN 上CH 逻辑开关
4.2 什么是采样？--采样保持器 采样保持器 采样时，S 闭合，𝑉𝑉IN 通过 A1 对 CH 快速充电，𝑉𝑉out 跟随 𝑉𝑉IN 保持期间，S 断开，由于A2 输入阻抗很高，理想情况下 𝑉𝑉out ＝VC 保持不变
4.3输入输出接口与过程通道 >接口技术 ▣ 是计算机与外部设备交换信息的桥梁，它包括输入接口和输出接口 ▣是研究计算机与外部设备之间如何交换信息的技术 >过程通道 是在计算机和生产过程之间设置的信息传送和转换的连接通道 】包括模拟量输入通道、模拟量输出通道、数字量（开关量）输入通道 、数字量（开关量）输出通道(AI/AO、DI/DO) 为什么需要I/O接口？ √微机的外部设备多种多样 工作原理、驱动方式、信息格式、工作速度 √它们不能与CPU直接相连 必须经过中间电路再与系统相连
4.3 输入\输出接口与过程通道 接口技术 是计算机与外部设备交换信息的桥梁，它包括输入接口和输出接口 是研究计算机与外部设备之间如何交换信息的技术 过程通道 是在计算机和生产过程之间设置的信息传送和转换的连接通道 包括模拟量输入通道、模拟量输出通道、数字量(开关量)输入通道 、数字量(开关量)输出通道（ AI/AO、DI/DO ） 为什么需要I/O接口？ 微机的外部设备多种多样 工作原理、驱动方式、信息格式、工作速度 它们不能与CPU直接相连 必须经过中间电路再与系统相连
