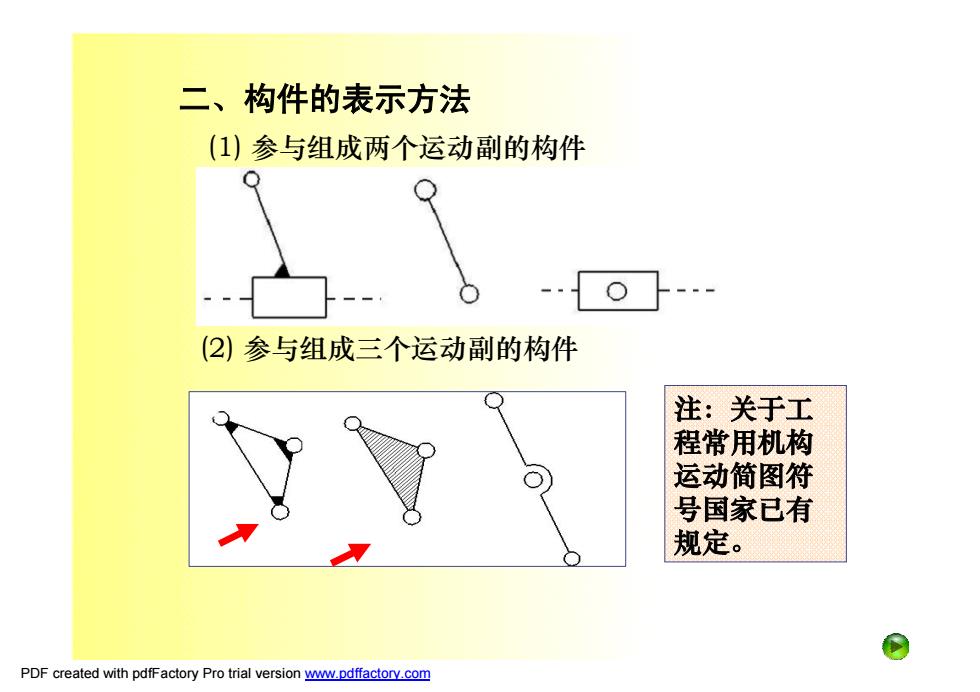

二、构件的表示方法 (1)参与组成两个运动副的构件 (2)参与组成三个运动副的构件 注：关于工 程常用机构 运动简图符 号国家已有 规定。 PDF created with pdfFactory Pro trial version www.pdffactory.com
二、构件的表示方法 (1) 参与组成两个运动副的构件 (2) 参与组成三个运动副的构件 注：关于工 程常用机构 运动简图符 号国家已有 规定。 PDF created with pdfFactory Pro trial version www.pdffactory.com
2.机构运动简图的绘制 绘制方法及步骤： (1)搞清机械的构造及运动情况，沿着运动传递路线，查明 组成机构的构件数目、运动副的类别及其位置； (2)选定视图平面（投影面）（一般选大多数构件的运动平面）； (3)选适当比例尺，作出各运动副的相对位置，再画出各运 动副和机构的符号，最后用简单线条连接即得机构运动简图。 注意问题： 山=构件的实际长度(m)/图长(mm) 如41=1/10，若构件实长为2m,则图长20mm 构件要编号； 运动副要有代号； 原动件要用箭头表示方向。 PDF created with pdfFactory Pro trial version www.pdffactory.com
（2）选定视图平面(投影面)(一般选大多数构件的运动平面)； （3）选适当比例尺，作出各运动副的相对位置，再画出各运 动副和机构的符号，最后用简单线条连接即得机构运动简图。 2.机构运动简图的绘制 绘制方法及步骤： （1）搞清机械的构造及运动情况，沿着运动传递路线，查明 组成机构的构件数目、运动副的类别及其位置； ml＝构件的实际长度（m）／图长（mm） 如ml＝1／10，若构件实长为2m，则图长20mm 注意问题： 构件要编号； 运动副要有代号； 原动件要用箭头表示方向。 PDF created with pdfFactory Pro trial version www.pdffactory.com
