节合的功用及合工作原理 ◆商合强的功用 第十四童离合器 。(2)临时切断动力 ,保证换物时工作平 。(3)防止传动系统过载 应是这样一个修动机构 装清独喜处浓膏动经草时今落子动 二、摩擦离合器的工作原理 动 操领机 ·(4)秋热良好，保征离合器正常工作

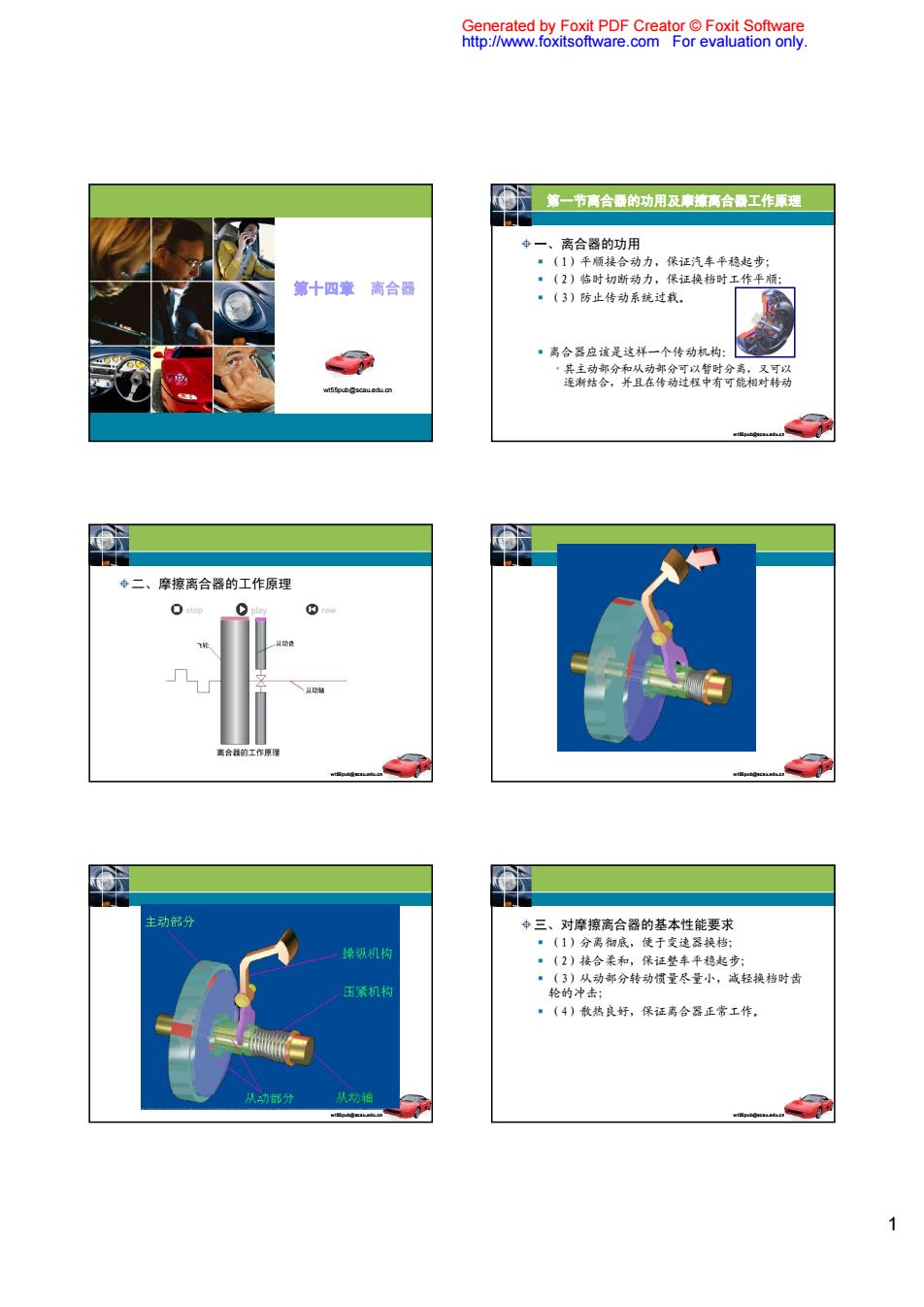

1 wt55pub@scau.edu.cn 第十四章 离合器 wt55pub@scau.edu.cn 第一节离合器的功用及摩擦离合器工作原理 一、离合器的功用 （1）平顺接合动力，保证汽车平稳起步； （2）临时切断动力，保证换档时工作平顺； （3）防止传动系统过载。 离合器应该是这样一个传动机构： • 其主动部分和从动部分可以暂时分离，又可以 逐渐结合，并且在传动过程中有可能相对转动 wt55pub@scau.edu.cn 二、摩擦离合器的工作原理 wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn 三、对摩擦离合器的基本性能要求 （1）分离彻底，便于变速器换档； （2）接合柔和，保证整车平稳起步； （3）从动部分转动惯量尽量小，减轻换档时齿 轮的冲击； （4）散热良好，保证离合器正常工作。 Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only
中四、摩擦离合器的类型 心二、黄片弹装赛合气的构造和工作原理 ·1.按从动盘的数目分类 ·(1)单益式离合器 2. 压美的的影式分 (2)膜片弹簧离合器
2 wt55pub@scau.edu.cn 四、摩擦离合器的类型 1．按从动盘的数目分类 •（1）单盘式离合器 •（2）双盘式离合器 2．按压紧弹簧的结构形式分类 •（1）螺旋弹簧离合器 –周布弹簧 –中央弹簧 •（2）膜片弹簧离合器 wt55pub@scau.edu.cn 第二节 膜片弹簧离合器 一、膜片弹簧离合器的构造和工作原理 1．膜片弹簧离合器的构造 wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only

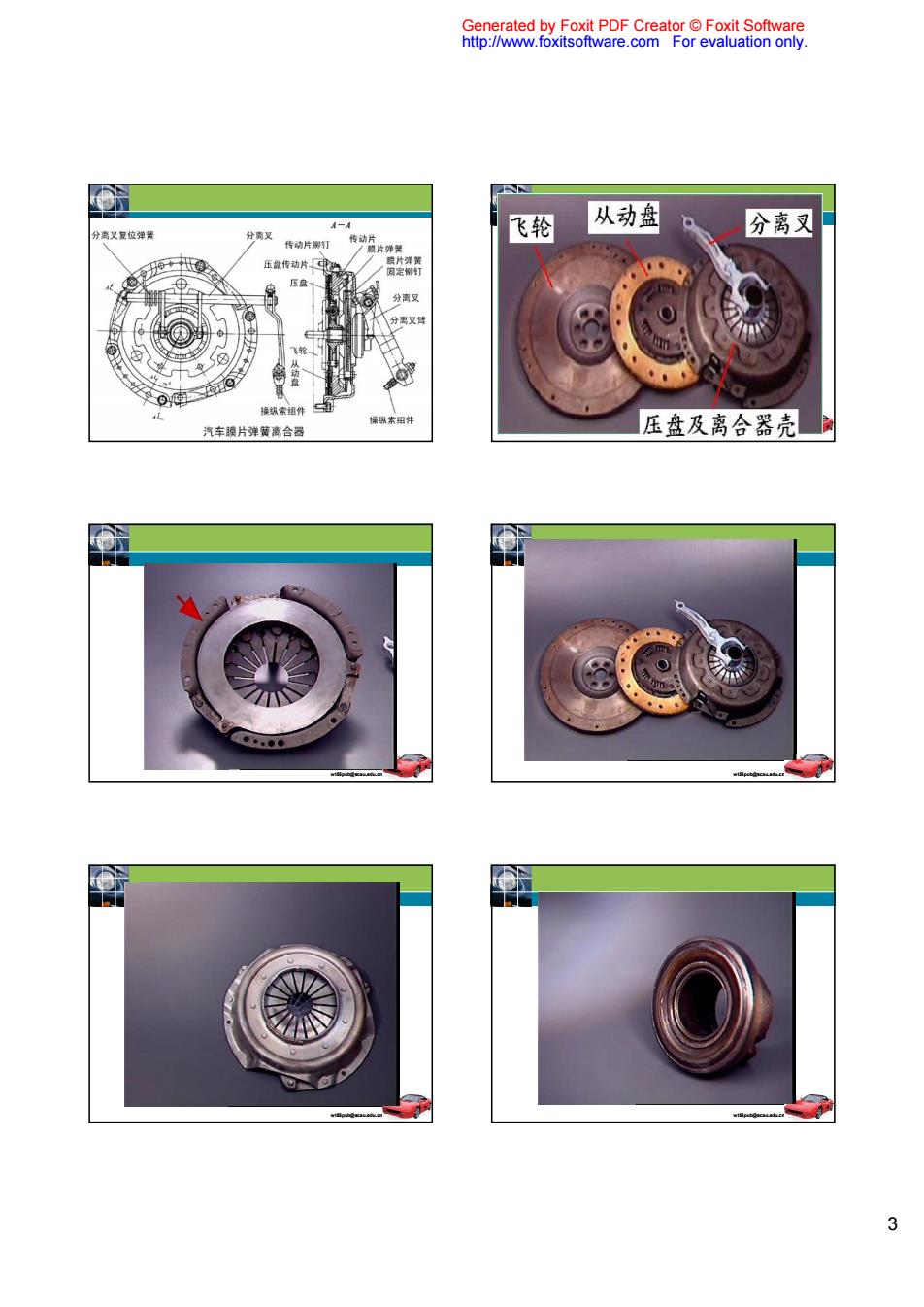

飞轮 从动盘 分离叉 汽车模片弹簧离合透 压盘及离合器壳
3 wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn wt55pub@scau.edu.cn Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only
2、工作原理 +弹商合的忧点 安装到 红作过 *2 片 离合器的 三肌片弹黄合的结形式 推试 中膜片弹簧离合器有推式和拉式两种结构形式。 拉式 单麦承开TDTP型 4
4 wt55pub@scau.edu.cn 2、工作原理 wt55pub@scau.edu.cn 二、膜片弹簧离合器的优缺点 1．膜片弹簧离合器的优点 （1）传递的转矩大且较稳定； （2）操纵轻便 （3）结构简单且紧凑； （4）高速时平衡性好； （5）散热通风性能好； （6）摩擦片的使用寿命长。 2．膜片弹簧离合器的缺点 （1）制造难度大； （2）分离指刚度低，分离效率低； （3）分离指根易出现应力集中； （4）分离指舌尖易磨损。 wt55pub@scau.edu.cn 三、膜片弹簧离合器的结构形式 膜片弹簧离合器有推式和拉式两种结构形式。 wt55pub@scau.edu.cn 推式 wt55pub@scau.edu.cn 拉式 wt55pub@scau.edu.cn 推式：膜片锥顶离开压盘方向，大端靠在压盘 方向，对压盘施加压力 拉式：锥顶指向压盘方向，大端靠在离合器盖 上，膜片弹簧的中部对压盘施加压力 Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only
第三节旋弹黄离合 盘周布弹簧离合器的构 盘布簧合器的结构 离合器的构产 一、离合器压盘的传力方式 ◆二、离合器踏板自由行程 ◆原因与定义 杠杆与分】 循代动 的几他传力方
5 wt55pub@scau.edu.cn 第三节 螺旋弹簧离合器 单 盘 周 布 弹 簧 离 合 器 的 构 造 wt55pub@scau.edu.cn wt55pub@scau.edu.cn 双 盘 周 布 弹 簧 离 合 器 的 构 造 wt55pub@scau.edu.cn 三、中央弹簧离合器 wt55pub@scau.edu.cn 第四节 离合器压盘的传力方式、踏板自由行程和离合器的通风 散热 一、离合器压盘的传力方式 wt55pub@scau.edu.cn 二、离合器踏板自由行程 原因与定义： 从动盘在使用一段时间后磨损变薄，而使压盘和 从动盘在压紧弹簧的作用下向飞轮方向移动，此 时要求分离杠杆也必须要向相反方向移动，才能 保证离合器具有足够的压紧力。为了给出分离杠 杆向后的移动距离，需要在分离杠杆与分离轴承 之间留有一定的间隙。在让离合器脱离时，离合 器踏板有一段行程是用来消除这段间隙的，我们 称之为离合器踏板自由行程。 Generated by Foxit PDF Creator © Foxit Software http://www.foxitsoftware.com For evaluation only
