§12-1 棘轮机构 1.棘轮机构的组成及工作特点 (1)机构组成 棘轮机构是由摇杆、棘爪、棘轮、 止动爪等组成。 (2)工作特点 图12一 可实现单向间歇运动、机构简单、 制造方便、运动可靠、棘轮转角可调； NWPU 但冲击和噪声大、运动精度低，适用 于低速轻载的场合。 棘轮转角大小的调节方法： ■改变主动摇杆摆角的大小 加装一棘轮罩以遮盖部分棘齿 PDF created with pdfFactory Pro trial version www.pdffactory.com
是由摇杆、棘爪、棘轮、 止动爪等组成。 §12-1 棘轮机构 1．棘轮机构的组成及工作特点 （1）机构组成 棘轮机构 （2）工作特点 可实现单向间歇运动、机构简单、 制造方便、运动可靠、棘轮转角可调； 但冲击和噪声大、运动精度低，适用 于低速轻载的场合。 棘轮转角大小的调节方法： 改变主动摇杆摆角的大小 加装一棘轮罩以遮盖部分棘齿 PDF created with pdfFactory Pro trial version www.pdffactory.com

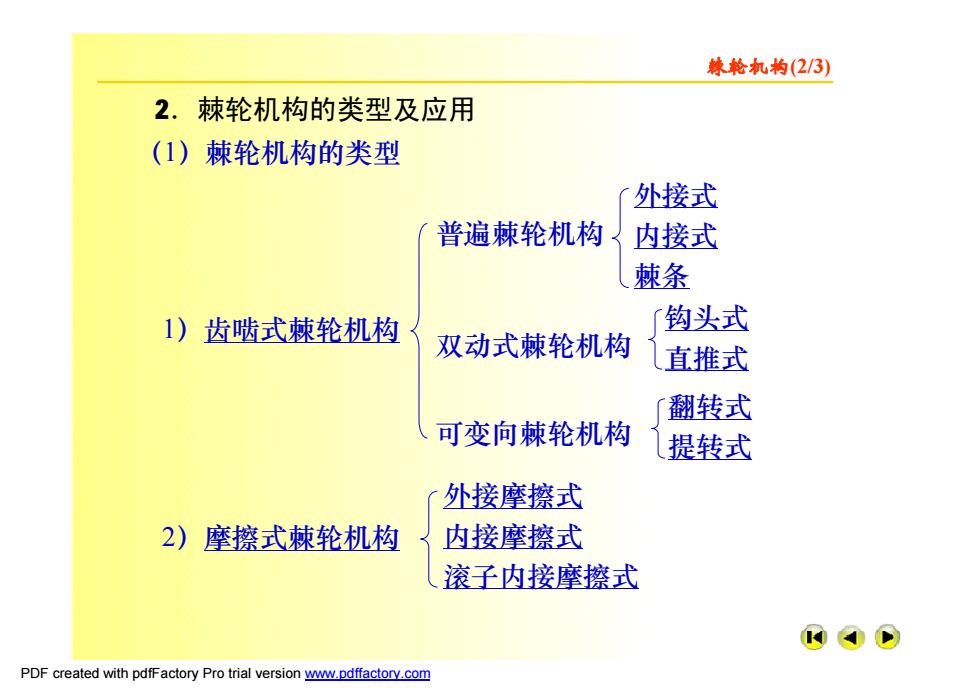

棘轮机构(2/3) 2.棘轮机构的类型及应用 (1)棘轮机构的类型 外接式 普遍棘轮机构 内接式 棘条 1)齿啮式棘轮机构 钩头式 双动式棘轮机构 直推式 翻转式 可变向棘轮机构 提转式 外接摩擦式 2)摩擦式棘轮机构 内接摩擦式 滚子内接摩擦式 PDF created with pdfFactory Pro trial version www.pdffactory.com
2．棘轮机构的类型及应用 （1）棘轮机构的类型 1）齿啮式棘轮机构 外接式 内接式 棘条 钩头式 直推式 翻转式 提转式 普遍棘轮机构 双动式棘轮机构 可变向棘轮机构 2）摩擦式棘轮机构 外接摩擦式 内接摩擦式 滚子内接摩擦式 棘轮机构(2/3) PDF created with pdfFactory Pro trial version www.pdffactory.com
棘轮机构(3/3) (2) 棘轮机构的应用 例生头侧床工作合的进给机构 3.棘轮设计的要点 PDF created with pdfFactory Pro trial version www.pdffactory.com
（2）棘轮机构的应用 例 牛头刨床工作台的进给机构 棘轮机构(3/3) 3．棘轮设计的要点 PDF created with pdfFactory Pro trial version www.pdffactory.com
§12-2 槽轮机构 1.槽轮机构的组成及工作特点 (1)机构组成 槽轮机构是由主动拨盘、从动槽 轮和机架等组成。 图12一1 (2)工作特点 槽轮机构可将主动拨盘的等速回 转运动转变为槽轮时动时停的间歇运 NWPU 动，并具有结构简单、外形尺寸小、 机械效率高，以及能较平稳的、间歇 地进行转位等优点，但存在柔性冲击 的缺点，故常用于速度不太高的场合。 PDF created with pdfFactory Pro trial version www.pdffactory.com
是由主动拨盘、从动槽 轮和机架等组成。 §12-2 槽轮机构 1．槽轮机构的组成及工作特点 （1）机构组成 （2）工作特点 槽轮机构 槽轮机构可将主动拨盘的等速回 转运动转变为槽轮时动时停的间歇运 动，并具有结构简单、外形尺寸小、 机械效率高，以及能较平稳的、间歇 地进行转位等优点，但存在柔性冲击 的缺点，故常用于速度不太高的场合。 PDF created with pdfFactory Pro trial version www.pdffactory.com
