状态转移图编程注意事项 >在状态转移图中，尽量少用梯形图的编程方法； >在状态转移图中，元件的线圈可以重复使用： >在状态转移图中，状态元件不能重复使用； >在状态转移图中，状态元件可以不按顺序使用； >在状态元件之后，不能紧跟着使用多重输出指令
⚫状态转移图编程注意事项 ➢ 在状态转移图中，尽量少用梯形图的编程方法； ➢ 在状态转移图中，元件的线圈可以重复使用； ➢ 在状态转移图中，状态元件不能重复使用； ➢ 在状态转移图中，状态元件可以不按顺序使用； ➢ 在状态元件之后，不能紧跟着使用多重输出指令

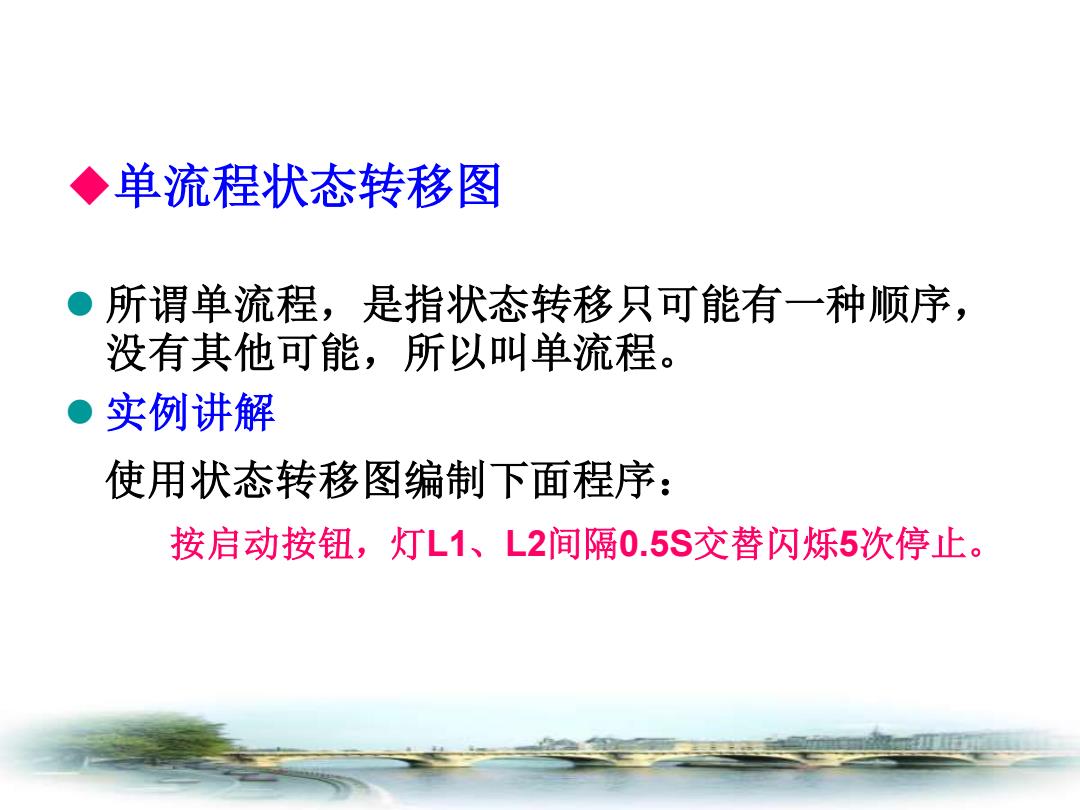

◆单流程状态转移图 ●所谓单流程，是指状态转移只可能有一种顺序， 没有其他可能，所以叫单流程。 ●实例讲解 使用状态转移图编制下面程序： 按启动按钮，灯L1、L2间隔0.5S交替闪烁5次停止
◆单流程状态转移图 ⚫ 所谓单流程，是指状态转移只可能有一种顺序， 没有其他可能，所以叫单流程。 ⚫ 实例讲解 使用状态转移图编制下面程序： 按启动按钮，灯L1、L2间隔0.5S交替闪烁5次停止
