讲授内容的相关知识点 。状态转移图介绍 ●状态转移图的编程思想 ●状态转移元件S 符号： 状态元件自身也有常开、常闭触点，动作的 原理与元件Y、M的触点动作原理相同
◆讲授内容的相关知识点 ●状态转移图介绍 ⚫状态转移图的编程思想 ⚫状态转移元件S 符号： 状态元件自身也有常开、常闭触点，动作的 原理与元件Y、M的触点动作原理相同。 S0
●状态转移元件的分类 初始状态： S0~S9 符号 回零状态： S10~S19 符号 通用状态 S20S499 符号 保持状态： S500~S899 符号 报警状态：s900~s999 符号
⚫状态转移元件的分类 初始状态： 回零状态： 通用状态： 保持状态： 报警状态： S0～S9 符号 S10～S19 符号 S20～S499 符号 S500～S899 符号 S900～S999 符号

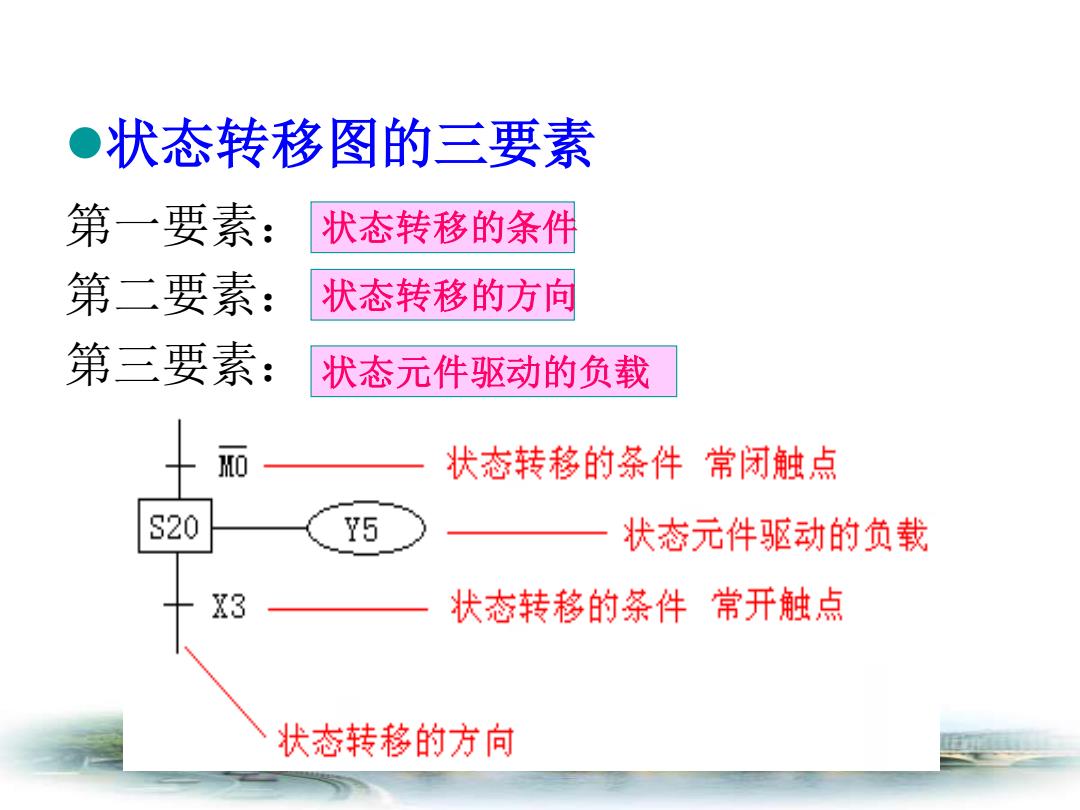

●状态转移图的三要素 第一要素： 状态转移的条件 第二要素： 状态转移的方向 第三要素： 状态元件驱动的负载 状态转移的条件常闭触点 S20 Y5 状态元件驱动的负载 X3 状态转移的条件常开触点 状态转移的方向
⚫状态转移图的三要素 第一要素： 第二要素： 第三要素： 状态转移的条件 状态元件驱动的负载 状态转移的方向
●步进顺控指令 >FX2N系列PLC的步进指令有两条：步进接点指令STL和步进返回 指令RET。 >STL:步进接点指令，梯形图符号为 H STLS20 Y5 X3 子母线 主母线
⚫步进顺控指令 ➢ FX2N 系列 PLC的步进指令有两条：步进接点指令STL和步进返回 指令RET。 ➢ STL：步进接点指令 , 梯形图符号为
>步进返回指令梯形图符号为ET可 >RET指令用于返回主母线。使步进顺控程序执行完毕时， 非状态程序的操作在主母线上完成，防止出现逻辑错误。 状态转移程序的结尾必须使用RET指令
➢ 步进返回指令 梯形图符号为 ➢ RET指令用于返回主母线。使步进顺控程序执行完毕时， 非状态程序的操作在主母线上完成，防止出现逻辑错误。 状态转移程序的结尾必须使用RET指令
