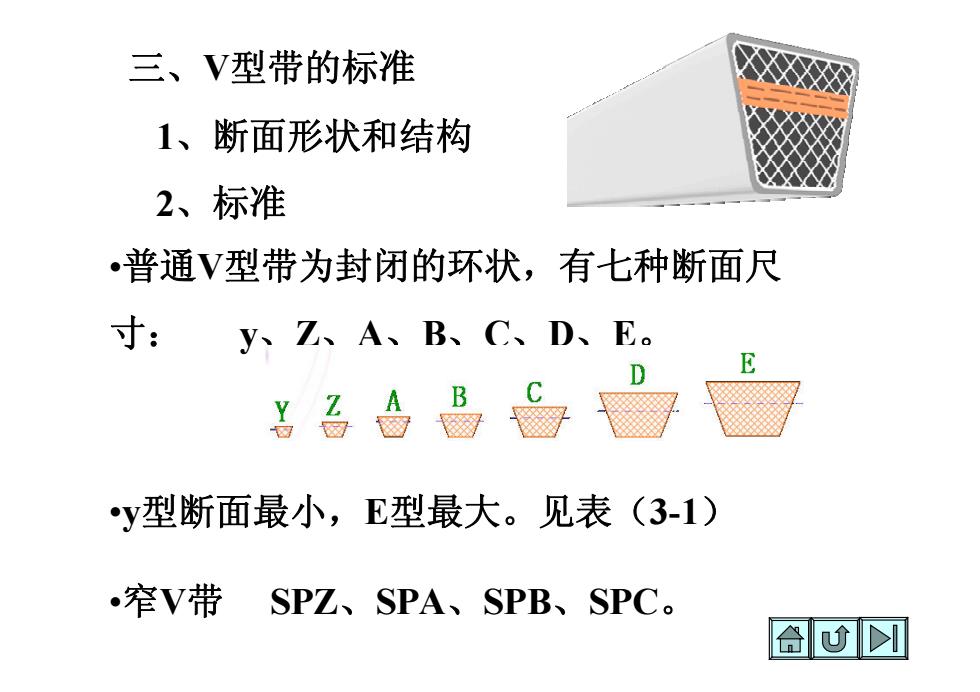

三、V型带的标准1、断面形状和结构2、标准·普通V型带为封闭的环状，有七种断面尺寸：：y、Z、A、B、C、D、E。EDCBAAY'y型断面最小，E型最大。见表（3-1）·窄V带SPZ、SPA、SPB、SPC。U
•普通V型带为封闭的环状，有七种断面尺 寸： y、Z、A、B、C、D、E。 •y型断面最小，E型最大。见表（3-1） •窄V带 SPZ、SPA、SPB、SPC。 三、V型带的标准 1、断面形状和结构 2、标准

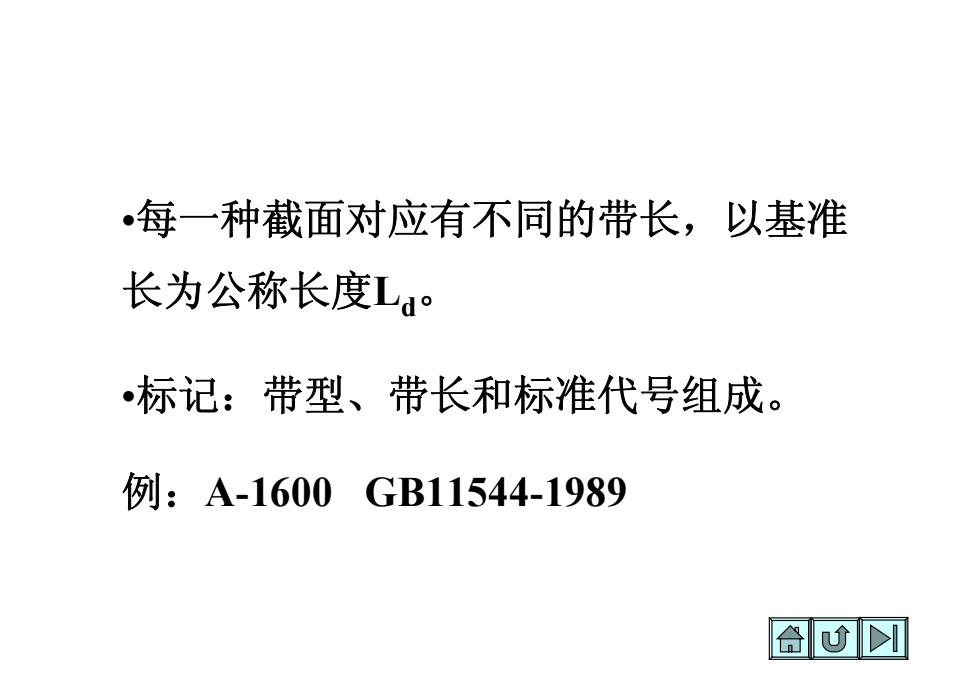

·每一种截面对应有不同的带长，以基准长为公称长度La°标记：带型、带长和标准代号组成。例：A-1600 GB11544-1989合UM
•每一种截面对应有不同的带长，以基准 长为公称长度Ld。 •标记：带型、带长和标准代号组成。 例：A-1600 GB11544-1989

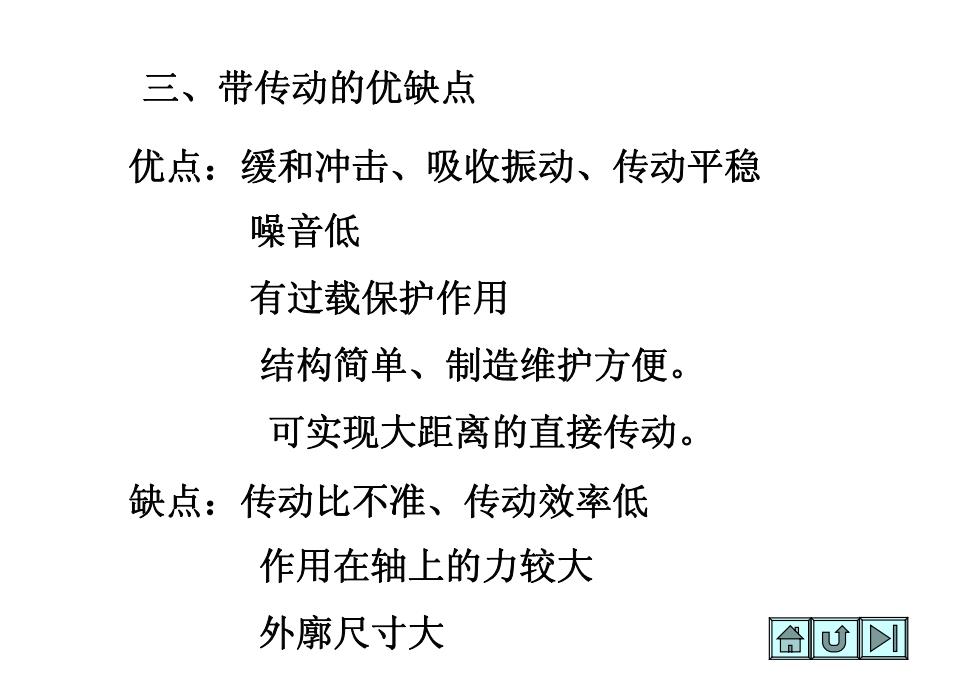

三、带传动的优缺点优点：缓和冲击、吸收振动、传动平稳噪音低有过载保护作用结构简单、制造维护方便。可实现大距离的直接传动。缺点：传动比不准、传动效率低作用在轴上的力较大外廓尺寸大U
三、带传动的优缺点 优点：缓和冲击、吸收振动、传动平稳 噪音低 有过载保护作用 结构简单、制造维护方便。 可实现大距离的直接传动。 缺点：传动比不准、传动效率低 作用在轴上的力较大 外廓尺寸大

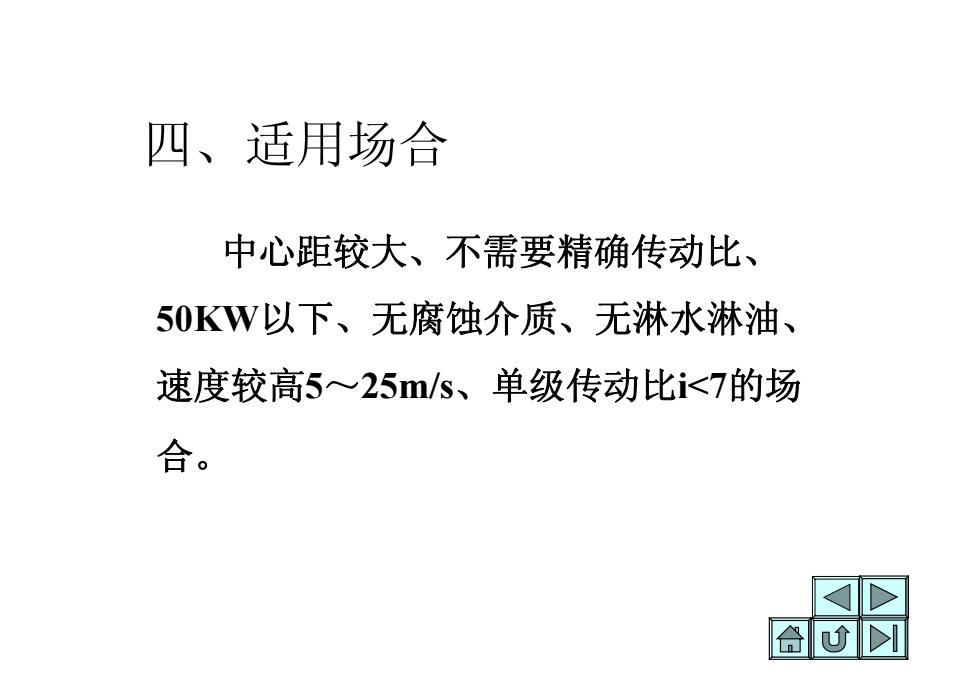

四、适用场合中心距较大、不需要精确传动比、50KW以下、无腐蚀介质、无淋水淋油、速度较高5～25m/s、单级传动比i<7的场合。合UM
四、适用场合 中心距较大、不需要精确传动比、 50KW以下、无腐蚀介质、无淋水淋油、 速度较高 5 ～25m/s、单级传动比i<7的场 合

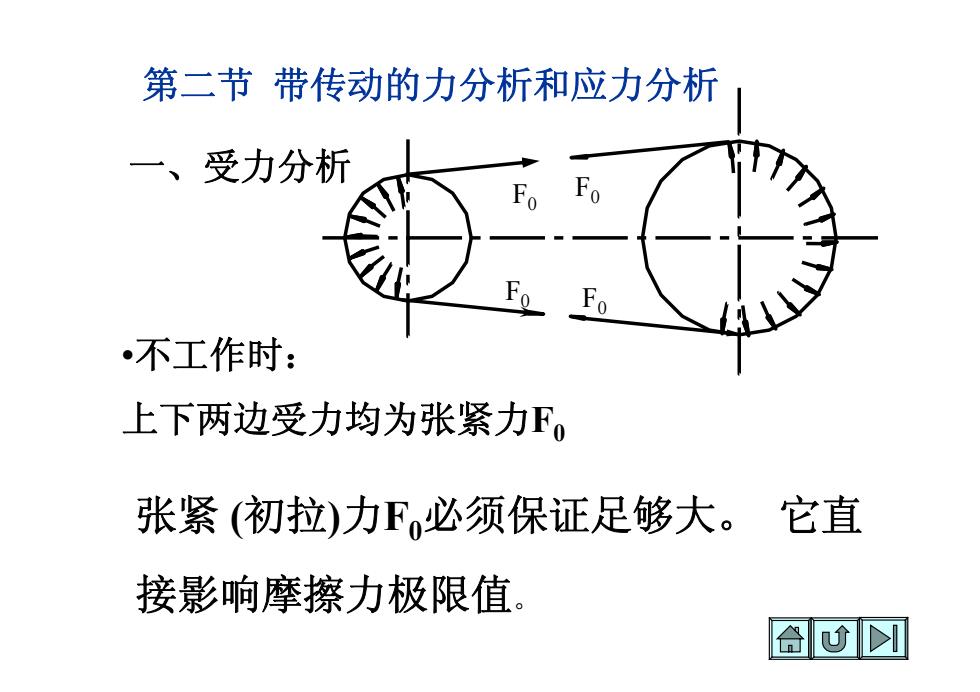

第二节带传动的力分析和应力分析一、受力分析FoFoFoFo·不工作时：上下两边受力均为张紧力F它直张紧(初拉)力F必须保证足够大。接影响摩擦力极限值。AU
第二节 带传动的力分析和应力分析 一、受力分析 F 0 F 0 F 0 F 0 •不工作时： 上下两边受力均为张紧力 F 0 张紧 (初拉 ) 力 F 0必须保证足够大。 它直 接影响摩擦力极限值
