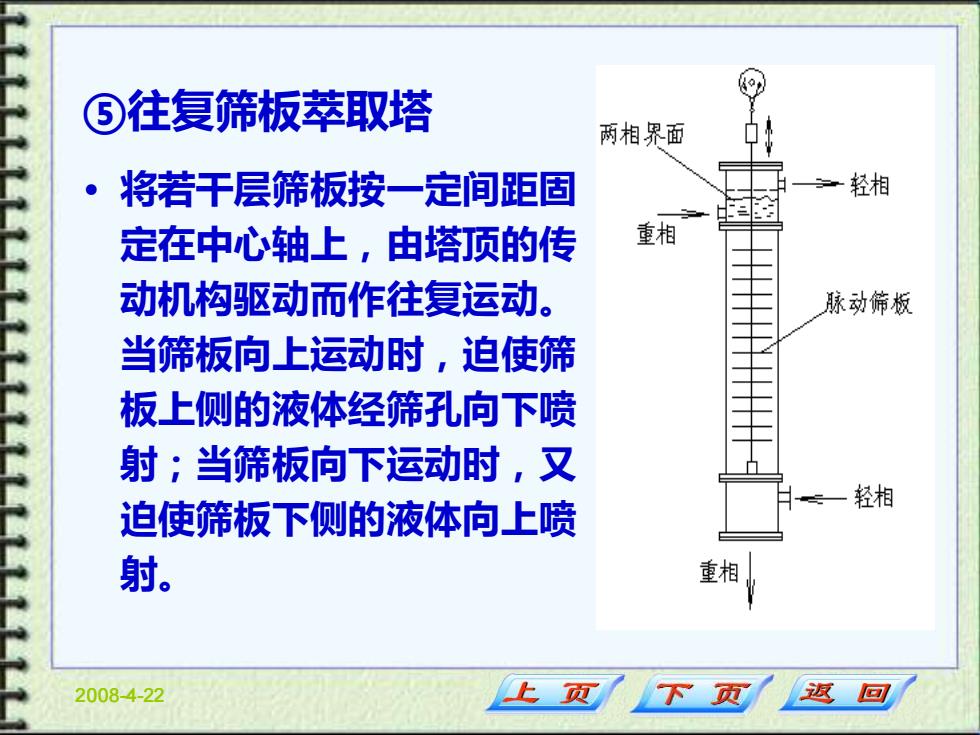

2008-4-22 ⑤往复筛板萃取塔 • 将若干层筛板按一定间距固 定在中心轴上，由塔顶的传 动机构驱动而作往复运动。 当筛板向上运动时，迫使筛 板上侧的液体经筛孔向下喷 射；当筛板向下运动时，又 迫使筛板下侧的液体向上喷 射
2008-4-22 ⑤往复筛板萃取塔 • 将若干层筛板按一定间距固 定在中心轴上，由塔顶的传 动机构驱动而作往复运动。 当筛板向上运动时，迫使筛 板上侧的液体经筛孔向下喷 射；当筛板向下运动时，又 迫使筛板下侧的液体向上喷 射
2008-4-22 • 萃取效率与塔板的往复频率密切相关。当振 幅一定时，效率随频率的增大而提高。 • 可较大幅度地增加相际接触面积和提高液体 的湍动程度，传质效率高，生产能力大，在 石油化工、食品、制药等工业中应用广泛
2008-4-22 • 萃取效率与塔板的往复频率密切相关。当振 幅一定时，效率随频率的增大而提高。 • 可较大幅度地增加相际接触面积和提高液体 的湍动程度，传质效率高，生产能力大，在 石油化工、食品、制药等工业中应用广泛

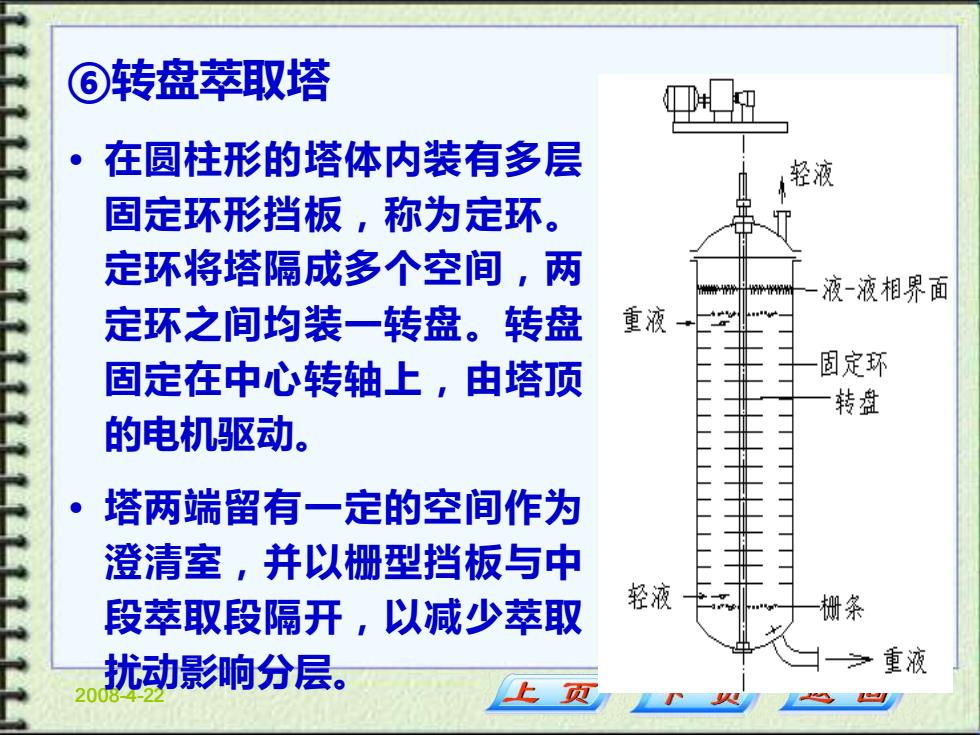

2008-4-22 ⑥转盘萃取塔 • 在圆柱形的塔体内装有多层 固定环形挡板，称为定环。 定环将塔隔成多个空间，两 定环之间均装一转盘。转盘 固定在中心转轴上，由塔顶 的电机驱动。 • 塔两端留有一定的空间作为 澄清室，并以栅型挡板与中 段萃取段隔开，以减少萃取 扰动影响分层
2008-4-22 ⑥转盘萃取塔 • 在圆柱形的塔体内装有多层 固定环形挡板，称为定环。 定环将塔隔成多个空间，两 定环之间均装一转盘。转盘 固定在中心转轴上，由塔顶 的电机驱动。 • 塔两端留有一定的空间作为 澄清室，并以栅型挡板与中 段萃取段隔开，以减少萃取 扰动影响分层

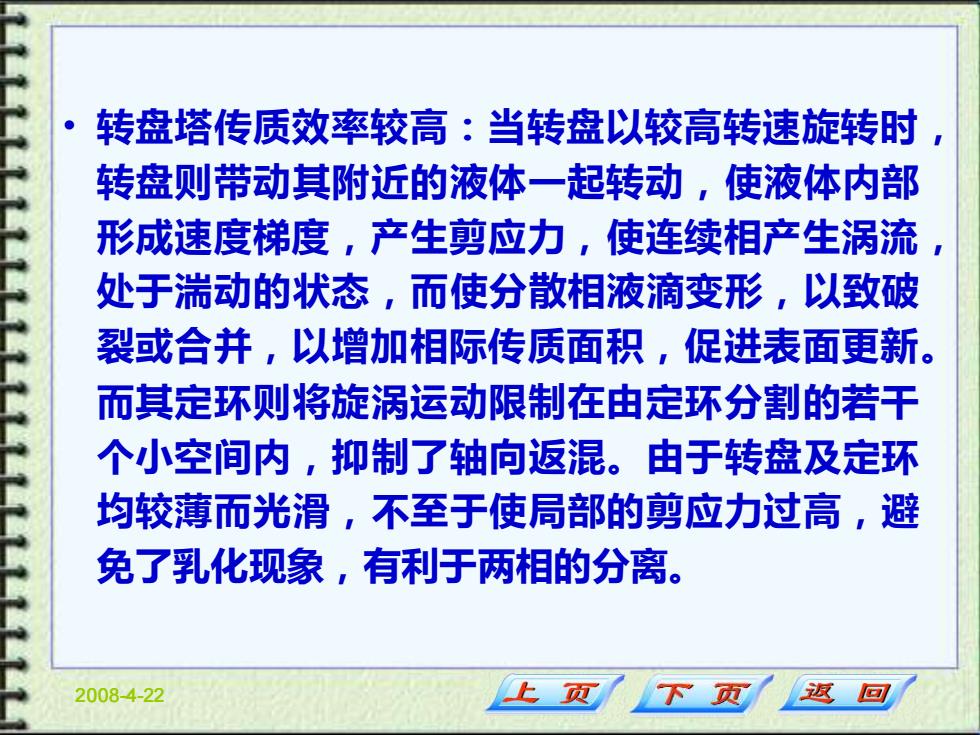

2008-4-22 • 转盘塔传质效率较高：当转盘以较高转速旋转时， 转盘则带动其附近的液体一起转动，使液体内部 形成速度梯度，产生剪应力，使连续相产生涡流， 处于湍动的状态，而使分散相液滴变形，以致破 裂或合并，以增加相际传质面积，促进表面更新。 而其定环则将旋涡运动限制在由定环分割的若干 个小空间内，抑制了轴向返混。由于转盘及定环 均较薄而光滑，不至于使局部的剪应力过高，避 免了乳化现象，有利于两相的分离
2008-4-22 • 转盘塔传质效率较高：当转盘以较高转速旋转时， 转盘则带动其附近的液体一起转动，使液体内部 形成速度梯度，产生剪应力，使连续相产生涡流， 处于湍动的状态，而使分散相液滴变形，以致破 裂或合并，以增加相际传质面积，促进表面更新。 而其定环则将旋涡运动限制在由定环分割的若干 个小空间内，抑制了轴向返混。由于转盘及定环 均较薄而光滑，不至于使局部的剪应力过高，避 免了乳化现象，有利于两相的分离

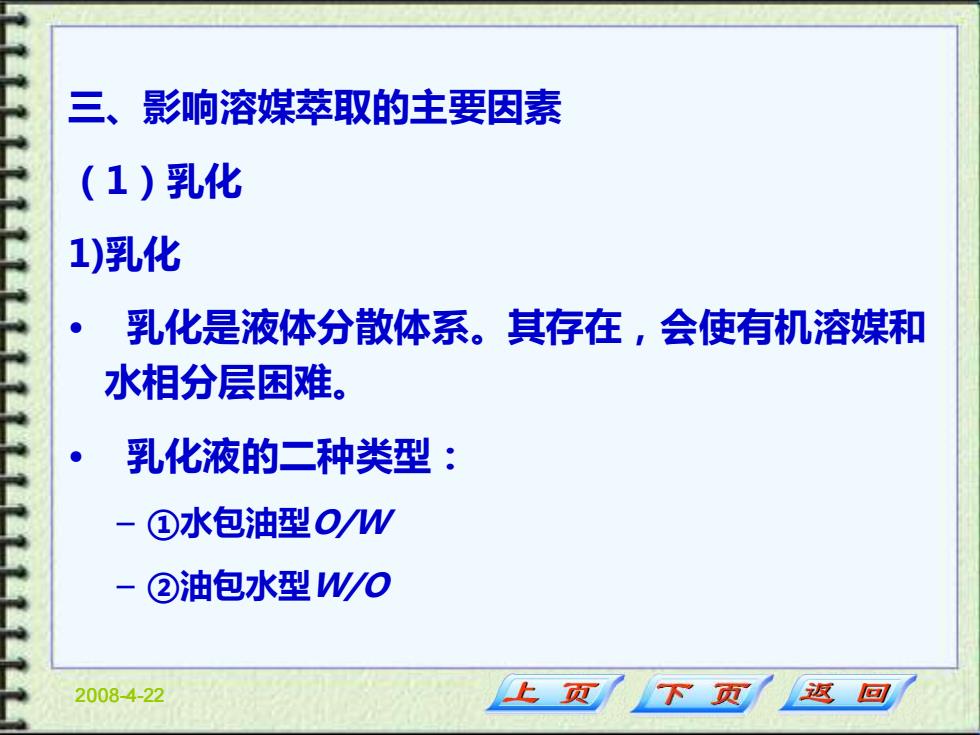

2008-4-22 三、影响溶媒萃取的主要因素 （1）乳化 1)乳化 • 乳化是液体分散体系。其存在，会使有机溶媒和 水相分层困难。 • 乳化液的二种类型： – ①水包油型O/W – ②油包水型W/O
2008-4-22 三、影响溶媒萃取的主要因素 （1）乳化 1)乳化 • 乳化是液体分散体系。其存在，会使有机溶媒和 水相分层困难。 • 乳化液的二种类型： – ①水包油型O/W – ②油包水型W/O
