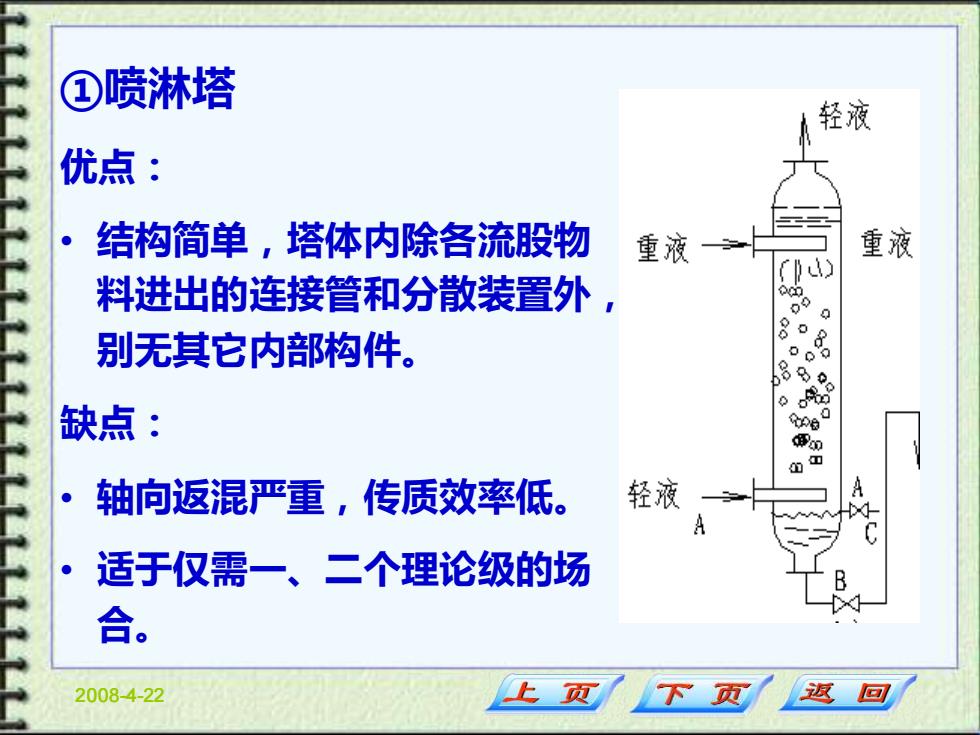

2008-4-22 ①喷淋塔 优点： • 结构简单，塔体内除各流股物 料进出的连接管和分散装置外， 别无其它内部构件。 缺点： • 轴向返混严重，传质效率低。 • 适于仅需一、二个理论级的场 合
2008-4-22 ①喷淋塔 优点： • 结构简单，塔体内除各流股物 料进出的连接管和分散装置外， 别无其它内部构件。 缺点： • 轴向返混严重，传质效率低。 • 适于仅需一、二个理论级的场 合

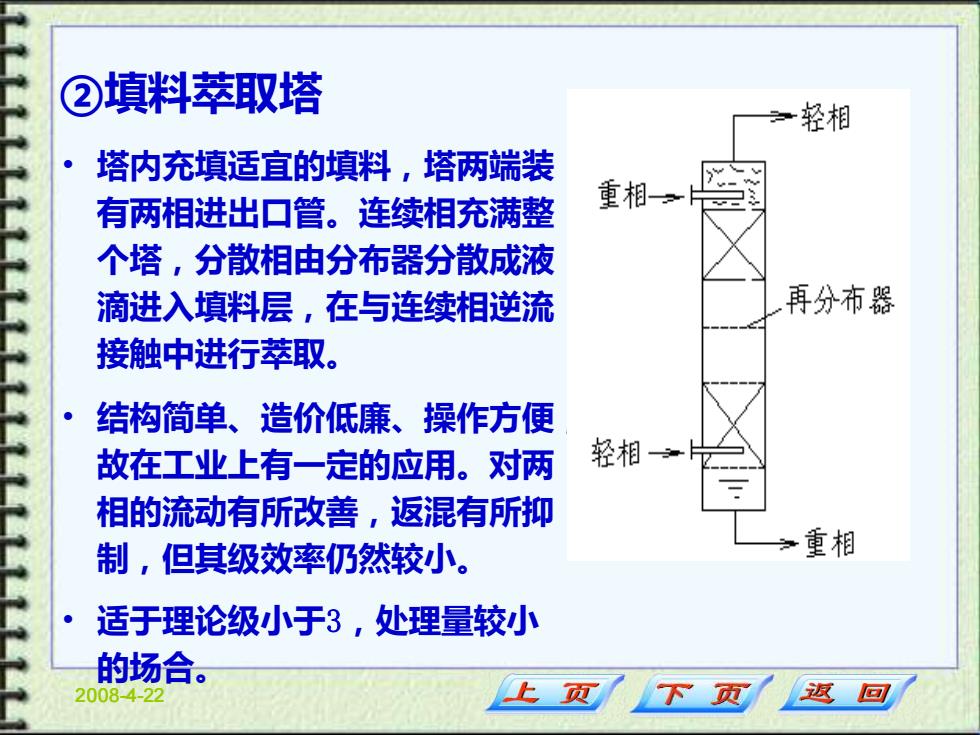

2008-4-22 ②填料萃取塔 • 塔内充填适宜的填料，塔两端装 有两相进出口管。连续相充满整 个塔，分散相由分布器分散成液 滴进入填料层，在与连续相逆流 接触中进行萃取。 • 结构简单、造价低廉、操作方便， 故在工业上有一定的应用。对两 相的流动有所改善，返混有所抑 制，但其级效率仍然较小。 • 适于理论级小于3，处理量较小 的场合
2008-4-22 ②填料萃取塔 • 塔内充填适宜的填料，塔两端装 有两相进出口管。连续相充满整 个塔，分散相由分布器分散成液 滴进入填料层，在与连续相逆流 接触中进行萃取。 • 结构简单、造价低廉、操作方便， 故在工业上有一定的应用。对两 相的流动有所改善，返混有所抑 制，但其级效率仍然较小。 • 适于理论级小于3，处理量较小 的场合

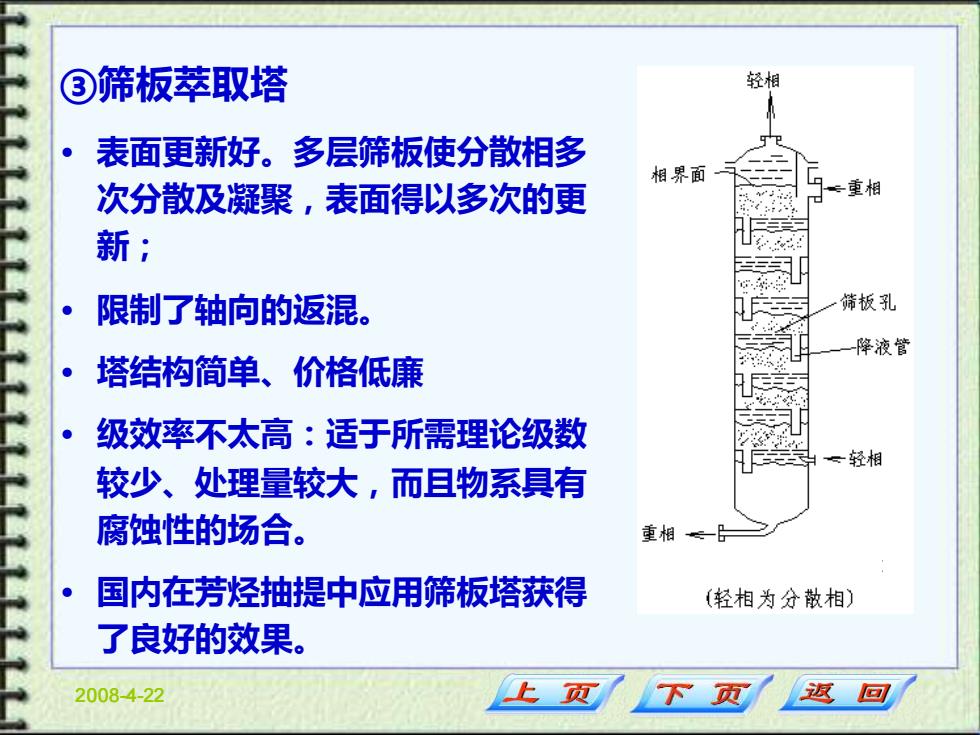

2008-4-22 ③筛板萃取塔 • 表面更新好。多层筛板使分散相多 次分散及凝聚，表面得以多次的更 新； • 限制了轴向的返混。 • 塔结构简单、价格低廉 • 级效率不太高：适于所需理论级数 较少、处理量较大，而且物系具有 腐蚀性的场合。 • 国内在芳烃抽提中应用筛板塔获得 了良好的效果
2008-4-22 ③筛板萃取塔 • 表面更新好。多层筛板使分散相多 次分散及凝聚，表面得以多次的更 新； • 限制了轴向的返混。 • 塔结构简单、价格低廉 • 级效率不太高：适于所需理论级数 较少、处理量较大，而且物系具有 腐蚀性的场合。 • 国内在芳烃抽提中应用筛板塔获得 了良好的效果

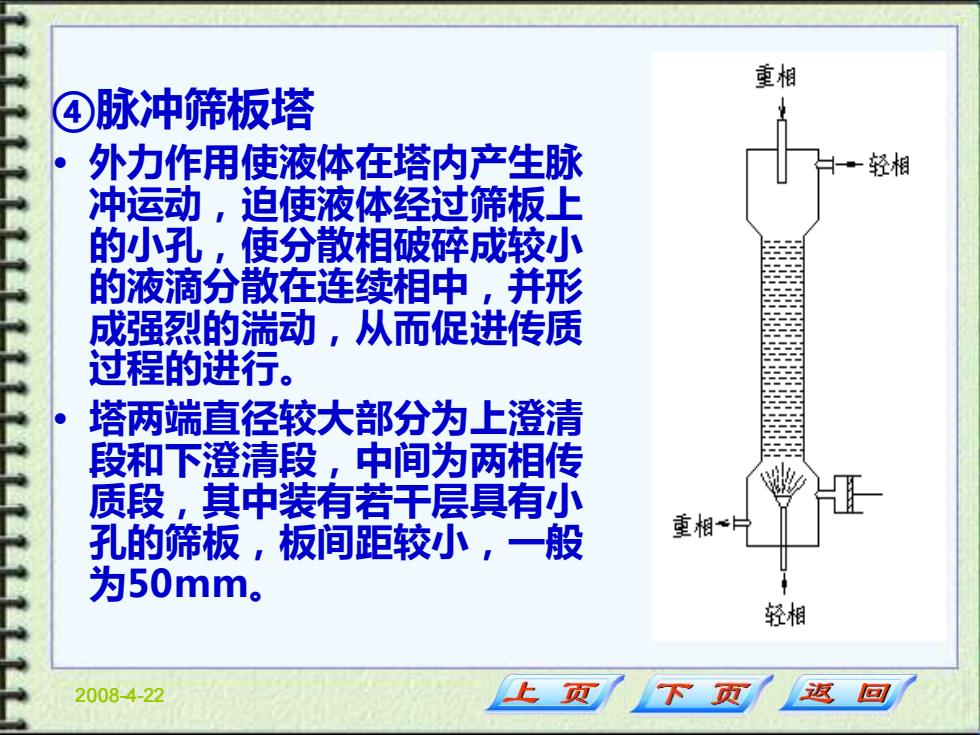

2008-4-22 ④脉冲筛板塔 • 外力作用使液体在塔内产生脉 冲运动，迫使液体经过筛板上 的小孔，使分散相破碎成较小 的液滴分散在连续相中，并形 成强烈的湍动，从而促进传质 过程的进行。 • 塔两端直径较大部分为上澄清 段和下澄清段，中间为两相传 质段，其中装有若干层具有小 孔的筛板，板间距较小，一般 为50mm
2008-4-22 ④脉冲筛板塔 • 外力作用使液体在塔内产生脉 冲运动，迫使液体经过筛板上 的小孔，使分散相破碎成较小 的液滴分散在连续相中，并形 成强烈的湍动，从而促进传质 过程的进行。 • 塔两端直径较大部分为上澄清 段和下澄清段，中间为两相传 质段，其中装有若干层具有小 孔的筛板，板间距较小，一般 为50mm

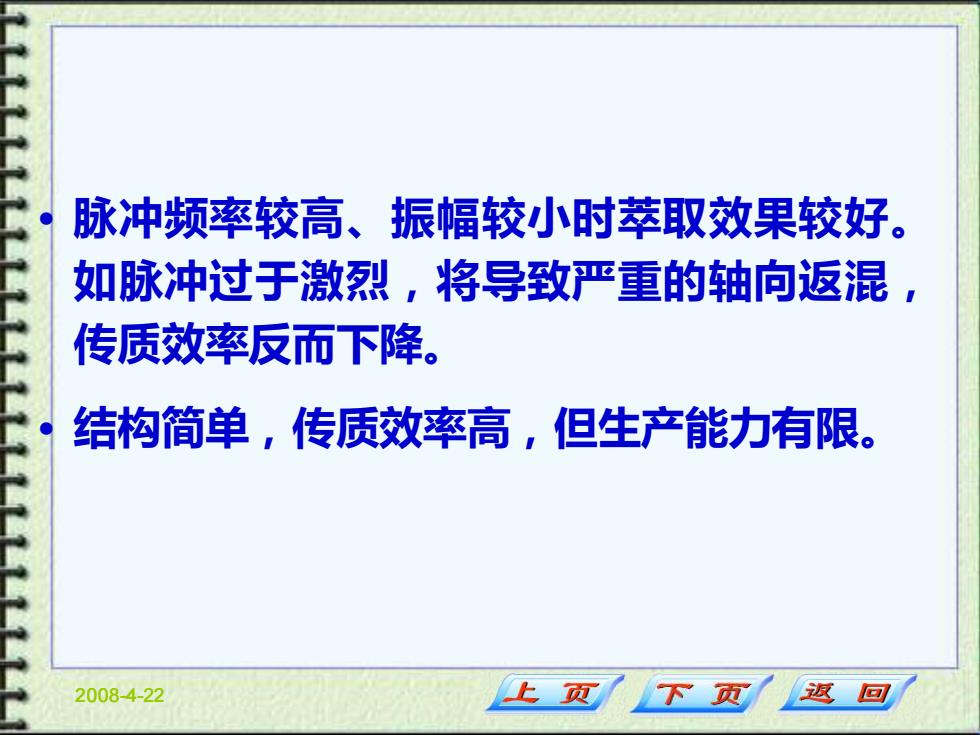

2008-4-22 • 脉冲频率较高、振幅较小时萃取效果较好。 如脉冲过于激烈，将导致严重的轴向返混， 传质效率反而下降。 • 结构简单，传质效率高，但生产能力有限
2008-4-22 • 脉冲频率较高、振幅较小时萃取效果较好。 如脉冲过于激烈，将导致严重的轴向返混， 传质效率反而下降。 • 结构简单，传质效率高，但生产能力有限
