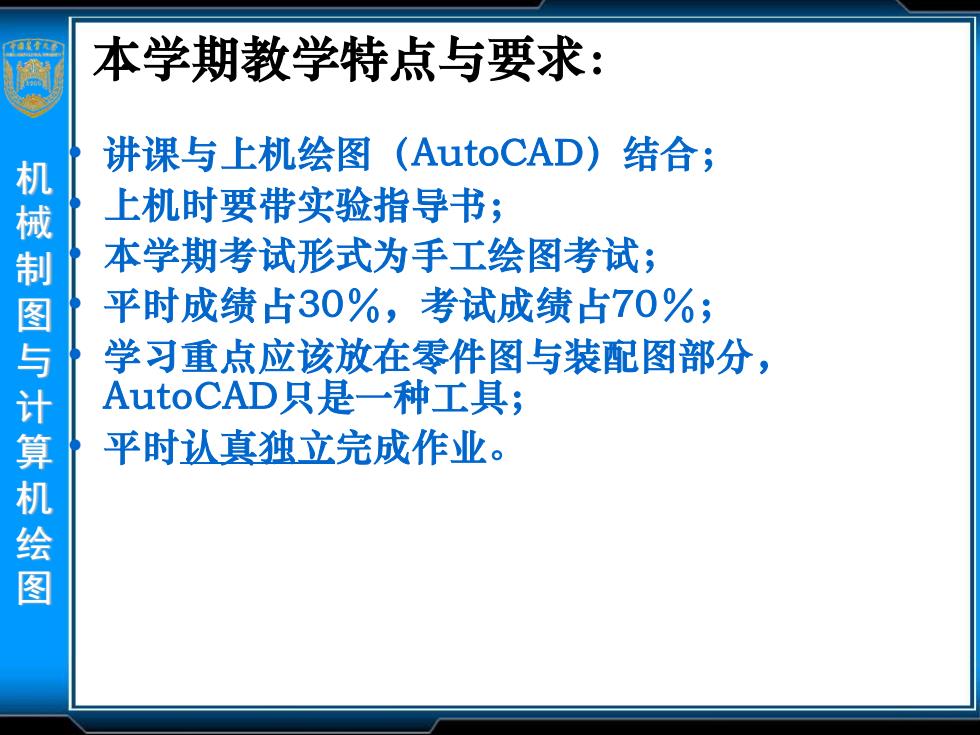

本学期教学特点与要求： 讲课与上机绘图(AutoCAD) 结合； 机 械制 上机时要带实验指导书； 本学期考试形式为手工绘图考试； 图 平时成绩占30%，考试成绩占70%； 与计算 学习重点应该放在零件图与装配图部分， AutoCAD只是一种工具； 平时认真独立完成作业。 机绘图
机 械 制 图 与 计 算 机 绘 图 • 讲课与上机绘图（AutoCAD）结合； • 上机时要带实验指导书； • 本学期考试形式为手工绘图考试； • 平时成绩占30％，考试成绩占70％； • 学习重点应该放在零件图与装配图部分， AutoCAD只是一种工具； • 平时认真独立完成作业。 本学期教学特点与要求：

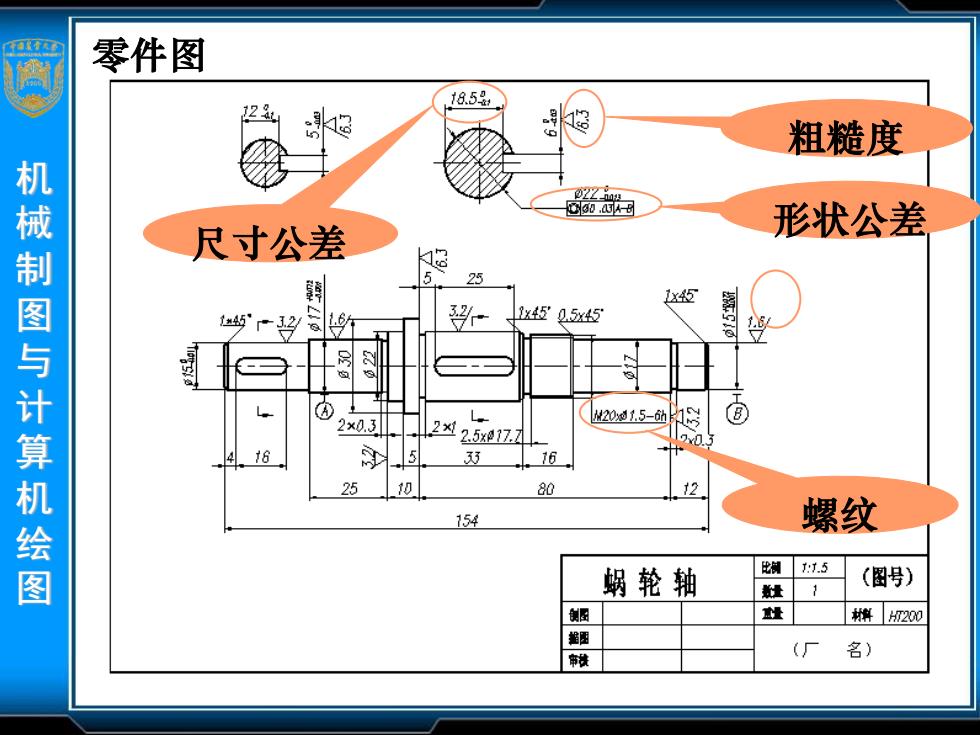

4 零件图 185 粗糙度 形状公差 机械制图与计算机绘图 尺寸公差 25 1x4 32 2x45'0.5x45 20d1.5-6h 2×0.3 22.5x17 16 3 16 154 螺纹 蜗轮轴 数1 (图号) 解H200 起图 (厂 名)
机械制图与计算机绘图 粗糙度 螺纹 尺寸公差 形状公差 零件图

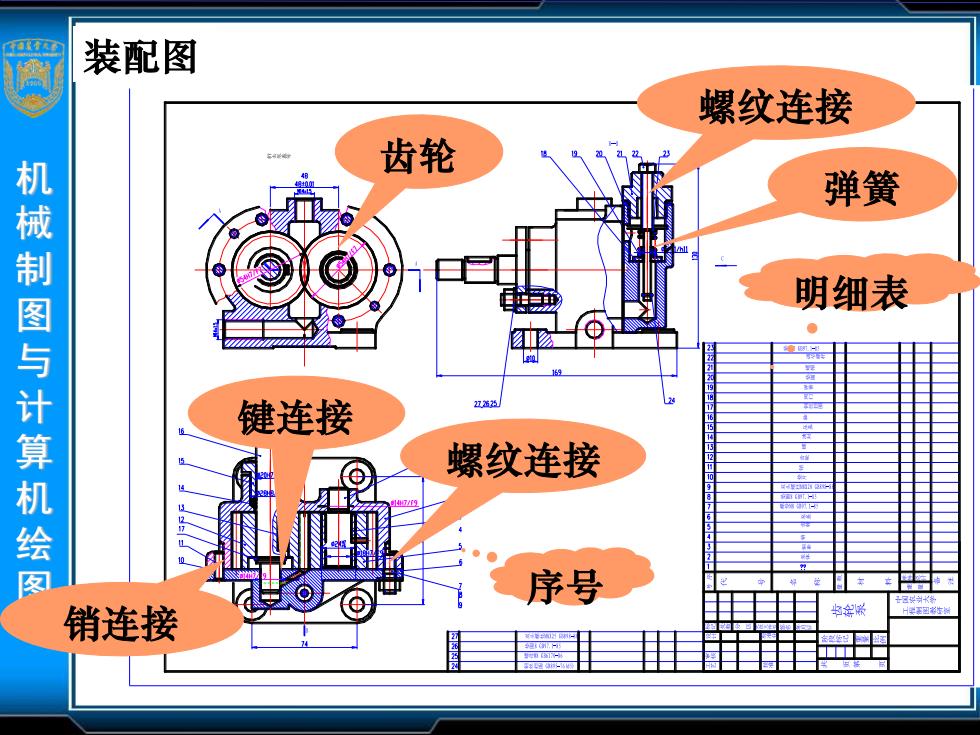

7 装配图 螺纹连接 齿轮 弹簧 机械制图与计算机绘图 明细表 键连接 212 螺纹连接 序号 销连接
机 械 制 图 与 计 算 机 绘 图 装配图 齿轮 弹簧 螺纹连接 键连接 螺纹连接 销连接 明细表 序号

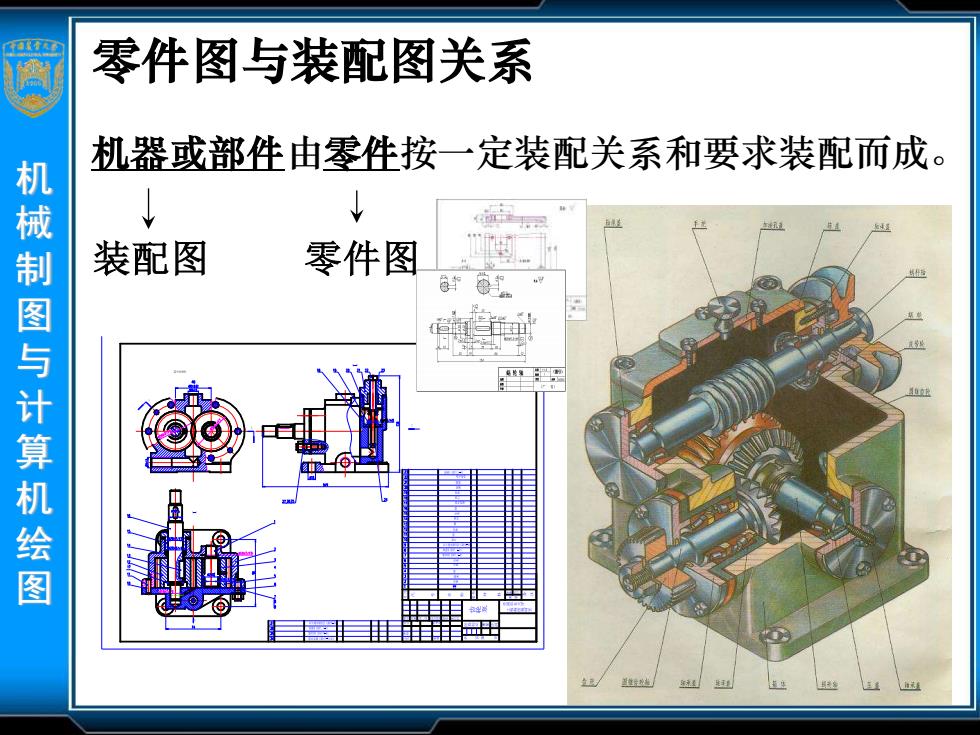

4 零件图与装配图关系 机器或部件由零件按一定装配关系和要求装配而成。 机 ↓ ↓ 械制 装配图 零件图 8 图与计算机绘图
机 械 制 图 与 计 算 机 绘 图 零件图与装配图关系 机器或部件由零件按一定装配关系和要求装配而成。 装配图 零件图

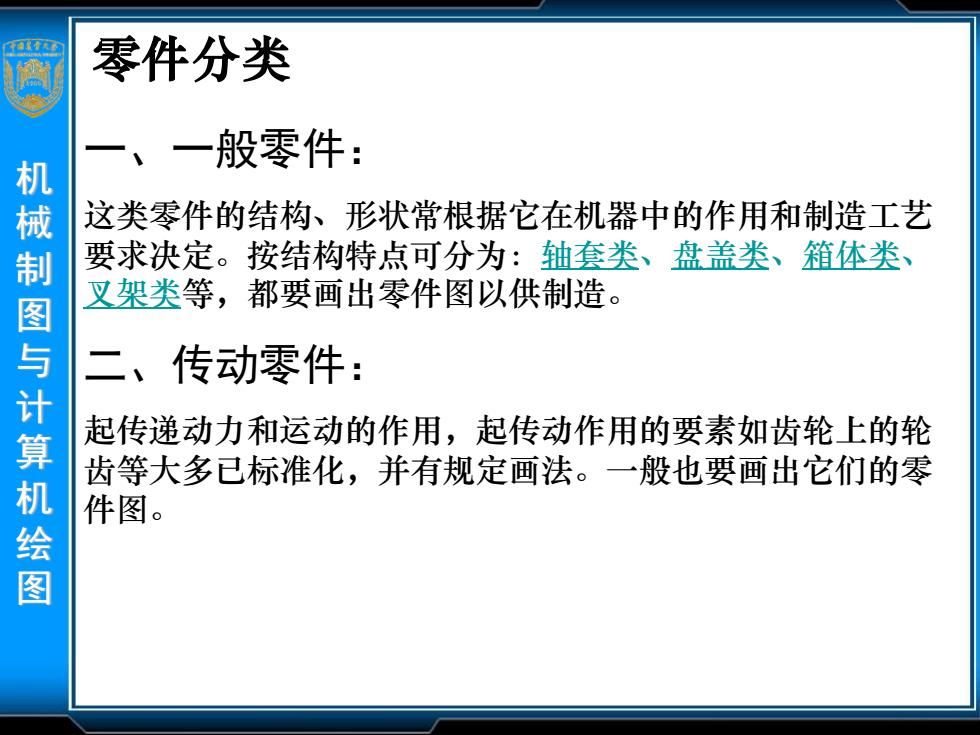

零件分类 一、一般零件： 机 这类零件的结构、形状常根据它在机器中的作用和制造工艺 制 要求决定。按结构特点可分为：轴套类、盘盖类、箱体类、 叉架类等，都要画出零件图以供制造。 图与计 二、传动零件： 起传递动力和运动的作用，起传动作用的要素如齿轮上的轮 齿等大多已标准化，并有规定画法。一般也要画出它们的零 机绘图 件图
机 械 制 图 与 计 算 机 绘 图 一、一般零件： 这类零件的结构、形状常根据它在机器中的作用和制造工艺 要求决定。按结构特点可分为：轴套类、盘盖类、箱体类、 叉架类等，都要画出零件图以供制造。 二、传动零件： 起传递动力和运动的作用，起传动作用的要素如齿轮上的轮 齿等大多已标准化，并有规定画法。一般也要画出它们的零 件图。 零件分类
