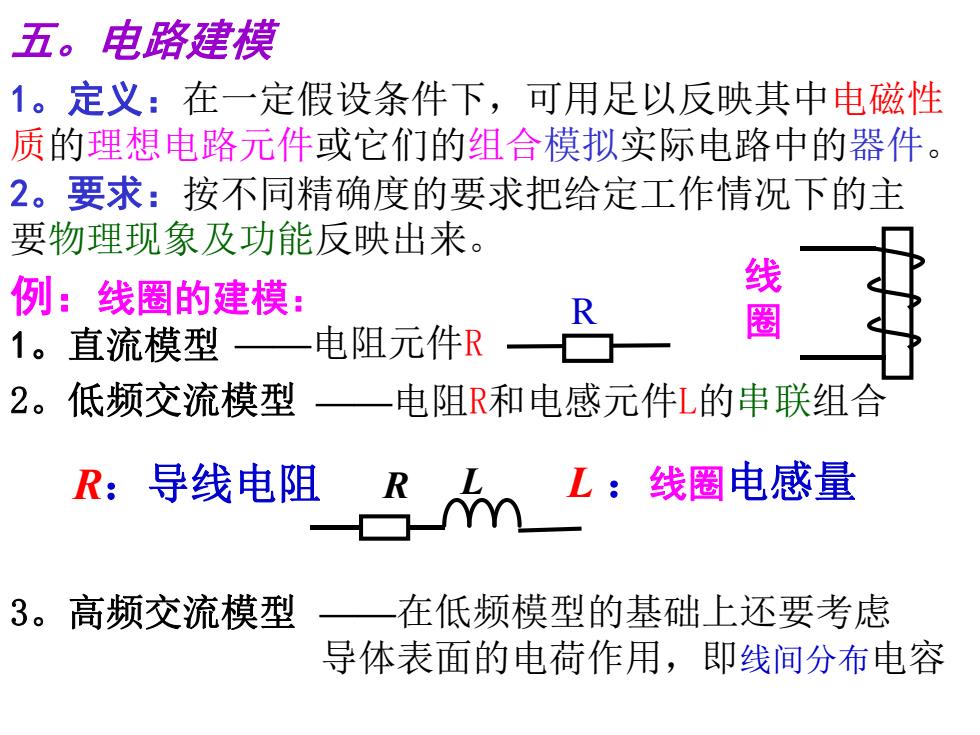

五。电路建模 1。定义：在一定假设条件下，可用足以反映其中电磁性 质的理想电路元件或它们的组合模拟实际电路中的器件。 2。要求：按不同精确度的要求把给定工作情况下的主 要物理现象及功能反映出来。 例：线圈的建模： R 1。直流模型 电阻元件R 圈 2。低频交流模型 电阻R和电感元件L的串联组合 R:导线电阻 R L：线圈电感量 3。高频交流模型 在低频模型的基础上还要考虑 导体表面的电荷作用，即线间分布电容
五。电路建模 1。定义：在一定假设条件下，可用足以反映其中电磁性 质的理想电路元件或它们的组合模拟实际电路中的器件。 2。要求：按不同精确度的要求把给定工作情况下的主 要物理现象及功能反映出来。 例：线圈的建模： 1。直流模型 ——电阻元件R 2。低频交流模型 ——电阻R和电感元件L的串联组合 3。高频交流模型 ——在低频模型的基础上还要考虑 导体表面的电荷作用，即线间分布电容 R：导线电阻 R L L ：线圈电感量 线 R 圈

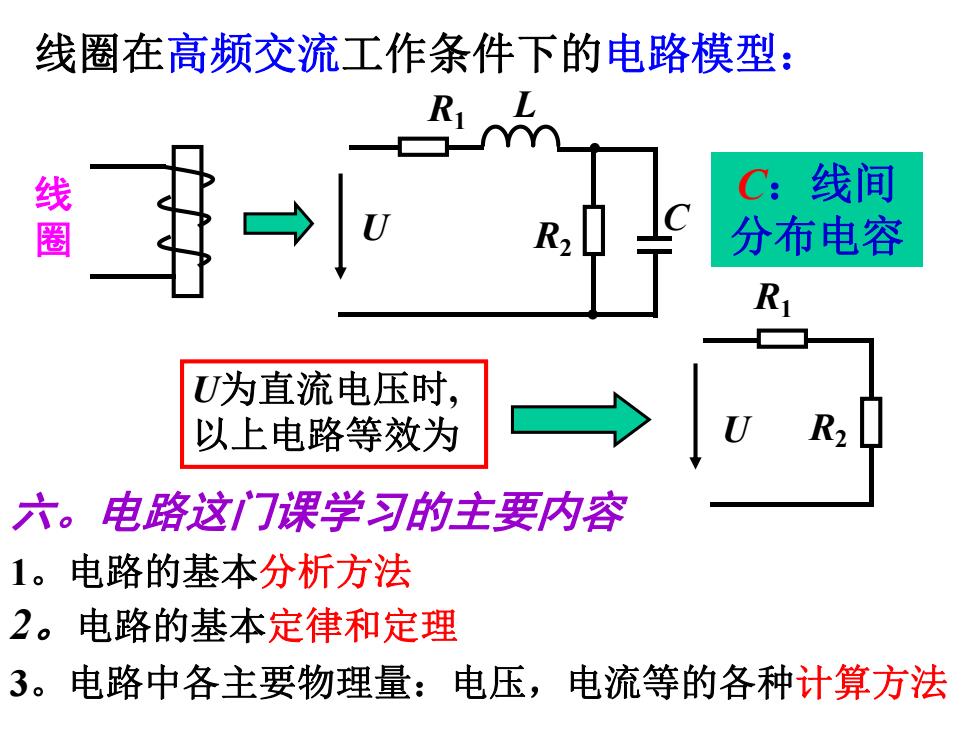

线圈在高频交流工作条件下的电路模型： 线圈 →p。 C:线间 分布电容 U为直流电压时， 以上电路等效为 六。电路这门课学习的主要内容 1。电路的基本分析方法 2。电路的基本定律和定理 3。电路中各主要物理量： 电压，电流等的各种计算方法
U R1 R2 L C R1 U R2 U为直流电压时, 以上电路等效为 线圈在高频交流工作条件下的电路模型： 六。电路这门课学习的主要内容 1。电路的基本分析方法 2。电路的基本定律和定理 3。电路中各主要物理量：电压，电流等的各种计算方法 C：线间 分布电容 线 圈

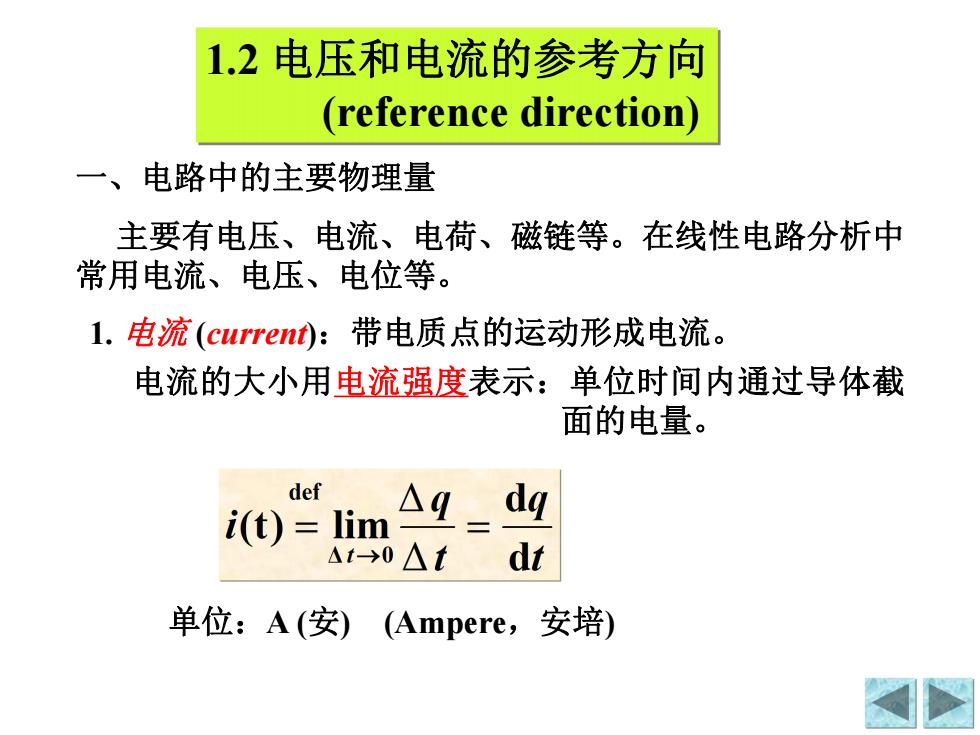

1.2电压和电流的参考方向 (reference direction) 一、电路中的主要物理量 主要有电压、电流、电荷、磁链等。在线性电路分析中 常用电流、电压、电位等。 l.电流(curren0):带电质点的运动形成电流。 电流的大小用电流强度表示：单位时间内通过导体截 面的电量。 def i(t)=lim △4- dq At→0△t dt 单位：A(安) (Ampere,安培)
1.2 电压和电流的参考方向 (reference direction) 一、电路中的主要物理量 主要有电压、电流、电荷、磁链等。在线性电路分析中 常用电流、电压、电位等。 1. 电流 (current)：带电质点的运动形成电流。 电流的大小用电流强度表示：单位时间内通过导体截 面的电量。 单位：A (安) (Ampere，安培)

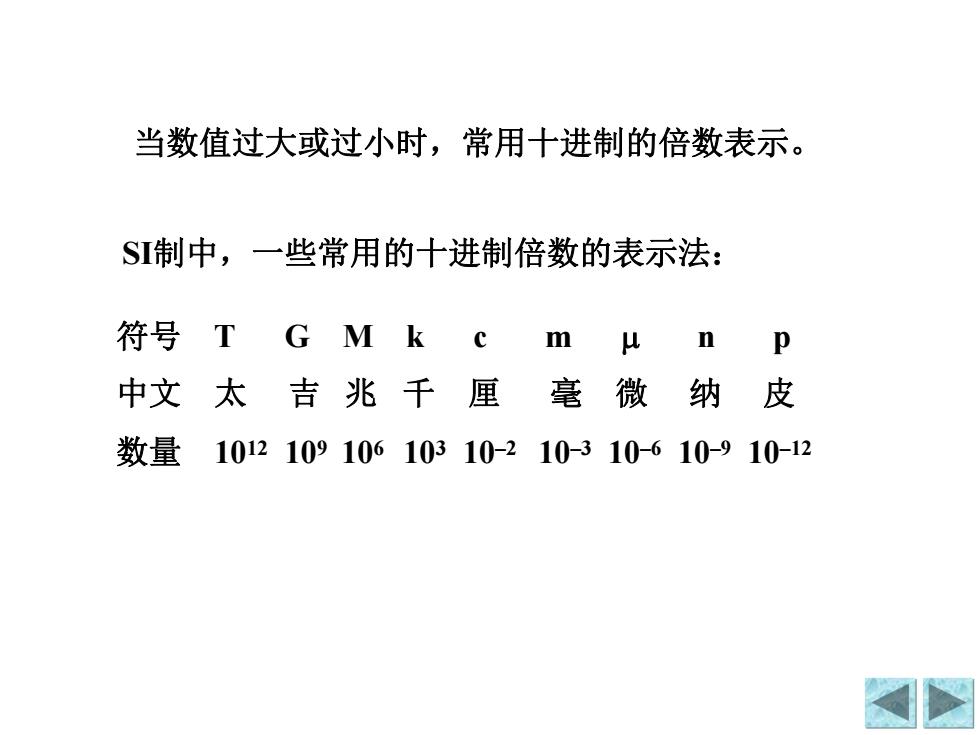

当数值过大或过小时，常用十进制的倍数表示。 S制中，一些常用的十进制倍数的表示法： 符号T G M k c1 m u p 中文太吉兆千厘毫微纳皮 数量101210910610310-210-310-610-910-12
当数值过大或过小时，常用十进制的倍数表示。 SI制中，一些常用的十进制倍数的表示法： 符号 T G M k c m n p 中文 太 吉 兆 千 厘 毫 微 纳 皮 数量 1012 109 106 103 10–2 10–3 10–6 10–9 10–12

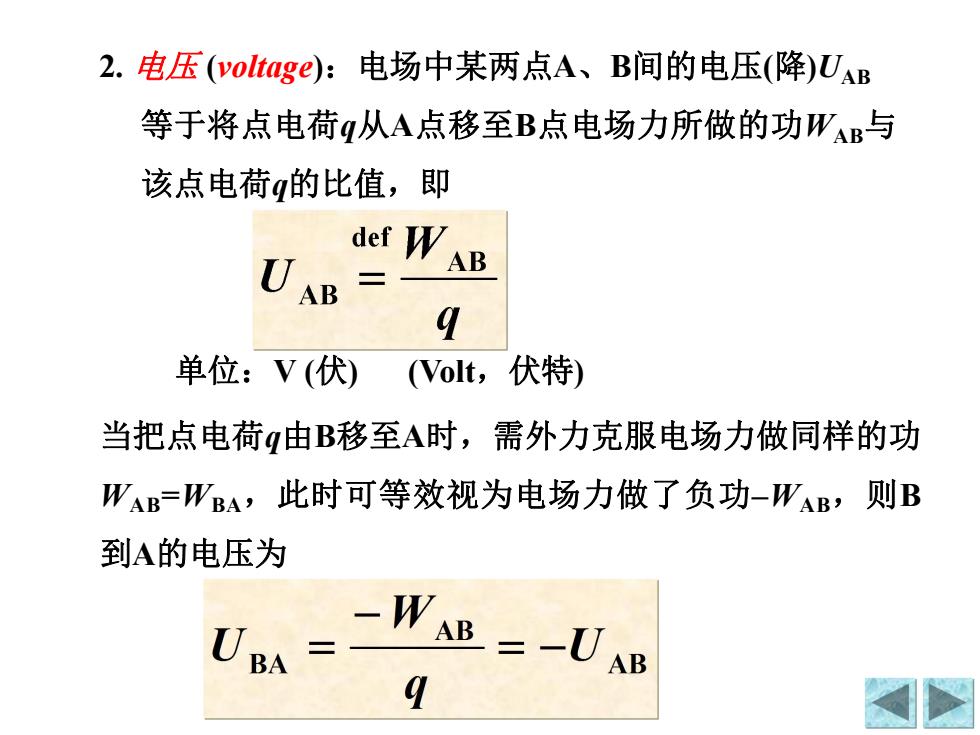

2.电压(voltage):电场中某两点A、B间的电压（降）UAB 等于将点电荷gq从A点移至B点电场力所做的功WAB与 该点电荷g的比值，即 det W AB AB q 单位：V(伏) (Volt,伏特) 当把点电荷q由B移至A时，需外力克服电场力做同样的功 WAB=WBA,此时可等效视为电场力做了负功-WAB,则B 到A的电压为 U BA AB =-UAB
2. 电压 (voltage)：电场中某两点A、B间的电压(降)UAB 等于将点电荷q从A点移至B点电场力所做的功WAB与 该点电荷q的比值，即 单位：V (伏) (Volt，伏特) 当把点电荷q由B移至A时，需外力克服电场力做同样的功 WAB=WBA，此时可等效视为电场力做了负功–WAB，则B 到A的电压为
